Обзор и тестирование материнской платы MSI Z68S-G43 (G3) (страница 3)

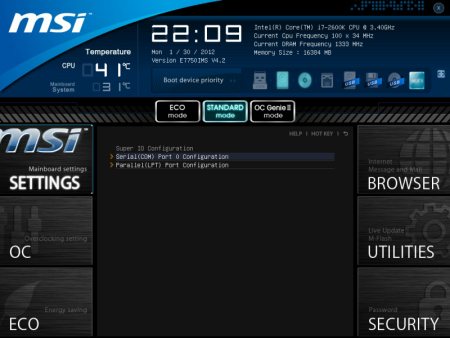

Затем следует ссылка Super IO Configuration.

На этой странице есть две ссылки для настройки портов COM и LPT.

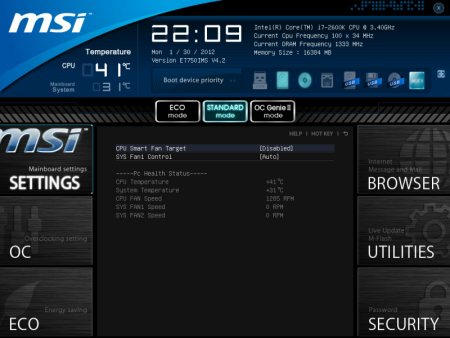

Далее идёт пункт Hardware Monitor.

Тут дублируются показатели температур процессора и системы, а также показаны значения оборотов всех вентиляторов. Предусмотрена возможность их регулировки.

Предпоследней в списке - ссылка Power Management Setup.

В этом окне активируется режим энергосбережения, и настраиваются действия при повторном включении питания после его отключения.

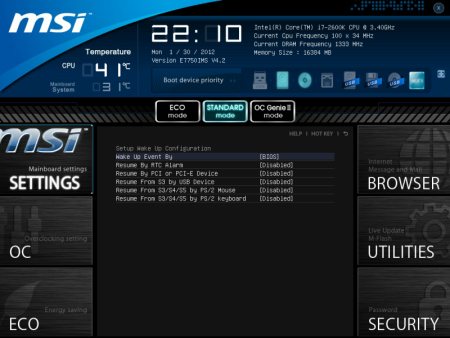

Замыкает это меню пункт Wake Up Event Setup.

Здесь множество строк для настройки параметров пробуждения системы после сна.

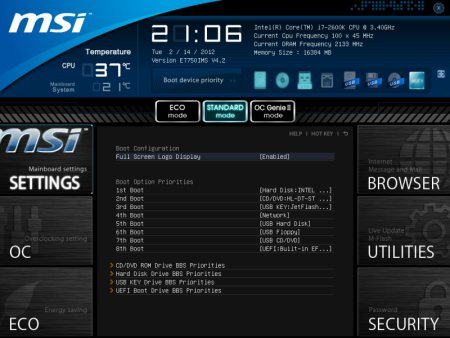

Возвращаемся назад в меню Mainboard Settings. На очереди - пункт Boot.

В нем настраиваются варианты и очерёдность загрузки устройств.

Завершающим в этом меню идёт Save & Exit, где есть возможность сохранить настройки и выйти из BIOS.

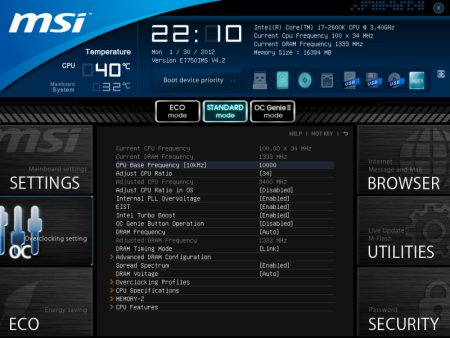

Следующая кнопка слева называется Overclocking Settings.

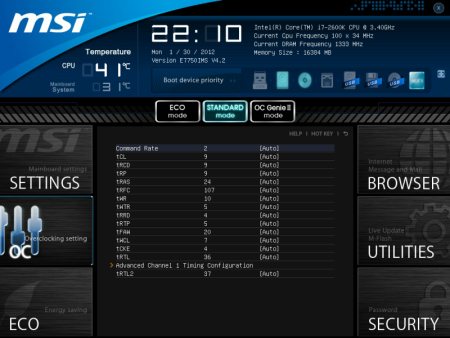

Она открывает окно, посвящённое разгону. Пунктов немного, хотя минимально необходимые присутствуют. Настраивается частота шины, турбомножитель, частота памяти. Отдельная ссылка ведет на страницу с таймингами, она называется Advanced DRAM Configuration.

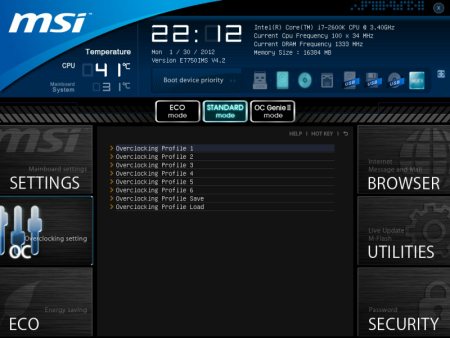

Есть ещё несколько ссылок внизу. Первой из них идёт Overclocking Profiles.

Здесь осуществляется загрузка и сохранение профилей разгона.

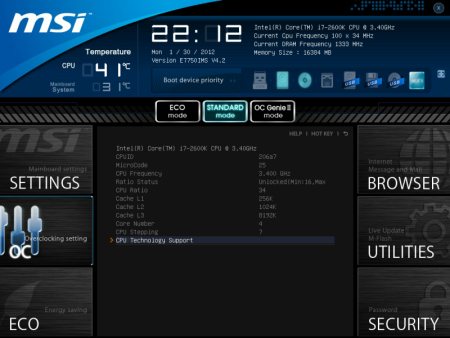

Ниже следует пункт CPU Specification.

На этой странице отображена информация об используемом процессоре.

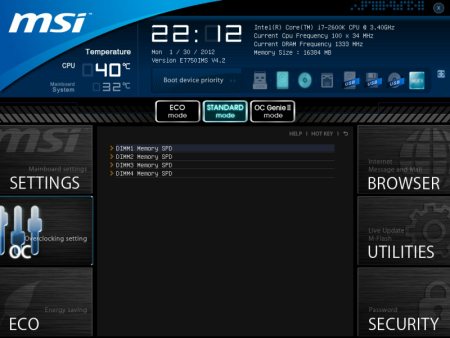

Далее - ссылка Memory-Z.

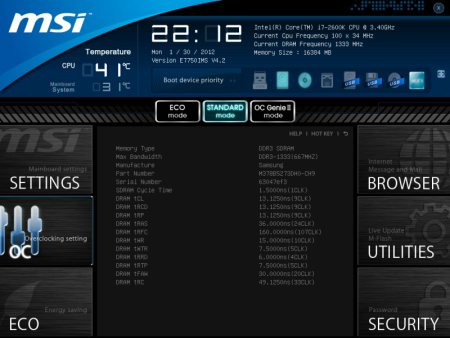

Здесь есть четыре пункта, каждый из которых соответствует определённому слоту памяти. Выбрав один из них, можно посмотреть информацию об установленном модуле.

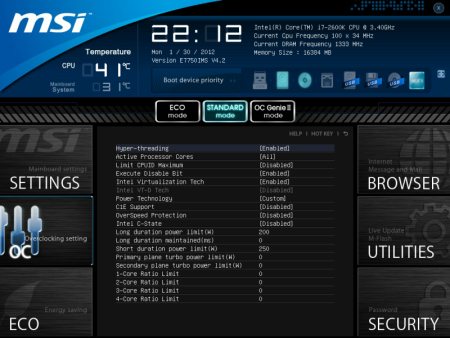

В самом низу меню Overclocking Settings есть пункт CPU Features.

В нем переключаются режимы работы различных технологий процессора.

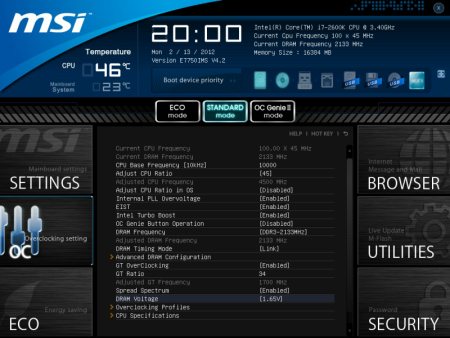

Вернёмся назад. При использовании интегрированного видеоадаптера в меню добавляются несколько пунктов для его разгона, а также приводится информация по его частоте.

Напряжения на компонентах никак не регулируются. Исключение – оперативная память. В пункте DRAM Voltage можно выбрать одно из четырёх значений (AUTO, 1.35 В, 1.5 В, 1.65 В).

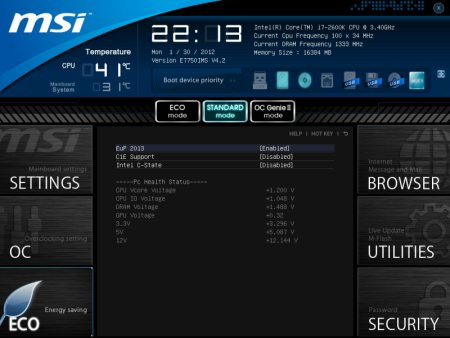

Самая нижняя кнопка слева называется Energy Saving.

За ней скрывается ещё один экран с настройками энергосбережения. Кроме этого здесь отображены напряжения на некоторых компонентах системы.

Переходим в правую часть и нажимаем на самую верхнюю кнопку Browser. Появляется сообщение, что необходимо установить приложение Winki в операционной системе Windows.

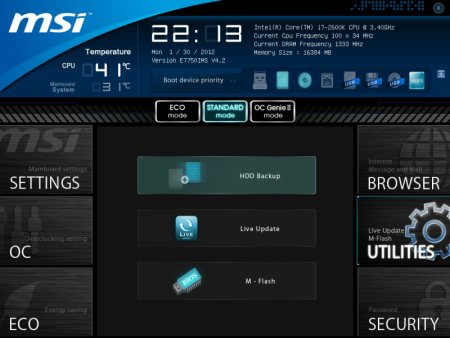

Дальше идёт кнопка Utilities.

Открывается окно с тремя пунктами утилит: HDD Backup, Live Update и M-Flash. Нижней я и воспользовался для обновления BIOS.

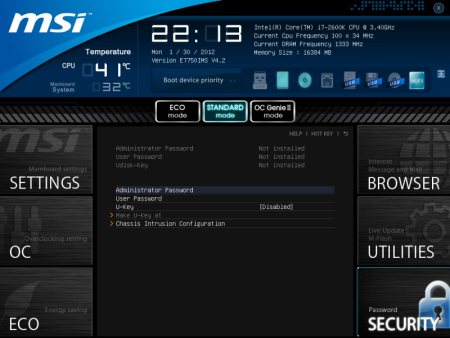

В самом низу расположена кнопка Security.

Этот раздел относится к компонентам безопасности. Здесь устанавливаются пароли на вход, также есть технология U-Key, позволяющая создать ключ на сменном носителе.

Тестовый стенд

Тестирование материнской платы MSI Z68S-G43 (G3) проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-2600K (3400 МГц);
• Система охлаждения процессора: Thermalright Silver Arrow;
• Термоинтерфейс: Arctic Cooling MX-2;
• Материнская плата: MSI Z68S-G43 (G3), версия BIOS 4.2;
• Память: 4 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Видеокарта: MSI R6850-PM2D1GD5/OC (800/4000 МГц (ядро/память));
• Накопитель SSD: Intel 510 series 120 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы и разгон

Изначально от тестируемой платы не ожидалось никаких чудес, поскольку она не позиционируется как инструмент для разгона. Тем не менее, в BIOS прямо по центру есть кнопка OC Genie II, при активации которой автоматически повышается турбомножитель до 42. Но память в этом случае остаётся работать на штатных частотах. Меня это никоим образом не устраивало, и было принято решение ещё немного улучшить показатели разгона, благо для этого в BIOS есть возможность ручных настроек. Как вы уже могли догадаться, я долго искал пункт, позволяющий увеличить напряжение на процессорном ядре, но не обнаружил такового. Зато можно проделать эту процедуру для памяти, хоть и значений всего три.

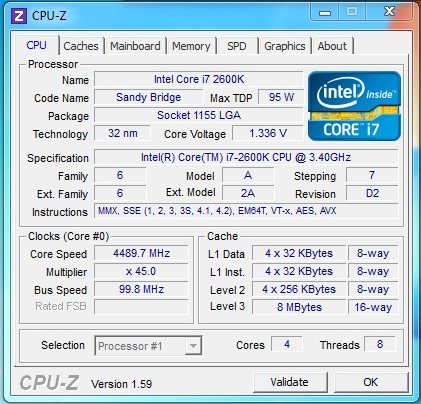

В итоге, турбомножитель был установлен в значение 45. Память работала на частоте 2133 МГц с таймингами 10-10-10-27-1T при напряжении 1.65 В, которое впоследствии было уменьшено до штатных 1.5 В.

Отдельного внимания заслуживает память. С виду это обычные модули Samsung, которые встречаются в московской рознице по 700 рублей за планку, с хорошим частотным потенциалом. Одной из задач была проверка работы контроллера памяти при установке всех модулей и оценка поведение такой конфигурации в разгоне. Вместе с этим проверялась работа всех слотов материнской платы в нештатных режимах. В итоге - отличный результат 16 Гбайт на частоте 2133 МГц с таймингами 10-10-10-27-1T.

Дальше – тупик. Все уперлось в невозможность увеличения напряжения ЦП, хотя и такой результат можно назвать вполне достойным для данной платы. Система работала в таком режиме несколько дней, проходя все тесты без ошибок.

Следующим этапом стал разгон интегрированного видеоядра. Никакого практического смысла я не преследовал, скорее это был просто «спортивный интерес». После установки в BIOS частоты в 1700 МГц запускались тесты, где хоть как-то принимает участие видеоадаптер.
