Обзор и тестирование материнской платы MSI Big Bang XPower II

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности
• Система охлаждения
• Технические характеристики
• Возможности BIOS
• Проверка разгона
• Выявленные особенности
• Программное обеспечение
• Инструментарий и методика тестирования
• Температурный режим и уровень потребляемого электричества
• Тестовый стенд
• Результаты тестов
• Cinebench 10
• Cinebench 11.5
• TrueCrypt
• wPrime
• x264
• x264
• WinRAR
• Revit Architecture 2012 (визуализация)
• Adobe Photoshop CS 5.0 x64
• Скорость SATA II встроенного контроллера
• Скорость SATA III встроенного контроллера
• Скорость SATA дополнительного контроллера
• Скорость USB 2.0
• Скорость USB 3.0
• Скорость сети Lan-Lan
• Заключение
• За кадром

Вступление

Несомненно, топовые материнские платы для энтузиастов привлекают интерес пользователя любого ранга, благодаря воплощенным в них смелым замыслам инженеров. Но, несмотря на одинаковую цель производителей, реализация у всех получается разной. Так, компания ASUS старается по максимуму оснастить свои платы всевозможными техническими решениями и бонусами. Gigabyte придерживается баланса возможностей и цены, а продукцию MSI легко охарактеризовать, как решения с качественной элементной базой и привлекательной ценой.

Упаковка и комплектация

Приведенный на фотографии комплект поставки материнской платы может отличаться от магазинной, поскольку плата попадает на обзор не из розничной продажи. В него входит следующее:

• Материнская плата;

• Сертификат соответствия качества;

• Инструкция по быстрой установке;

• Краткое пояснение по разгону процессора;

• Руководство пользователя материнской платы;
• Инструкция программного обеспечения;
• Диск с драйверами и ПО;

• Заглушка на заднюю панель;
• Переходники кабелей индикации/кнопок на передней панели корпуса;
• Переходники для панели измерения напряжений;
• Длинный шлейф SLI;
• Два стандартных шлейфа SLI;

• Кабели питания eSATA;
• Два переходника Molex->Sata;
• Интерфейсный кабель eSATA;
• Панель с портами eSATA;
• Восемь(!!!) кабелей SATA;

• Панель с портами USB 3.0.

Дизайн и особенности

На материнской плате используется второе поколение Dr.Mos. Ими оснащены все ключевые позиции: система питания процессора, памяти и PCH. Из-за ограничения пространства под PWM конструкторам пришлось искать дополнительное место для размещения Dr.Mos. Двенадцать из них находятся с лицевой стороны, а десять переместились на обратную сторону печатной платы. Итого насчитывается двадцать две фазы (CPU – двадцать, System Agent – две) для процессора, и две PLL под разъёмом LGA 2011. ШИМ-контроллер uPi Semiconductor Corporation – uP1618A. uP1618A поддерживает максимально 6+2 фазы, дополнительно распаяно два удвоителя. Угадаете, как распределены фазы по отношению к контроллеру и удвоителям? На каждый канал памяти установлено по одной фазе аналогичной конфигурации, суммарно четыре фазы. Они подключены парами к ШИМ-контроллерам uP1632P.

Ниже по левой стороне идут два контроллера USB 3.0 NEC (четыре порта), гигабитные сетевые адаптеры Intel(R) 82579V и Intel(R) 82579V, FireWire контроллер VIA 6315N, и звуковой кодек Realtek ALC898. Справа под PCH расположена микросхема контроллера USB 3.0 NEC (два порта) и два контроллера четырех портов SATA III – AsMedia 1061. Чуть выше вы найдёте две микросхемы BIOS. Они полностью независимы, а привыкшие к функции запасной копии BIOS пользователи могут разочароваться в решении MSI отказаться от неё. Третья микросхема прячется в сменной «кроватке», активируется она нажатием соответствующей кнопки.

Под радиатором находится ещё один интересный хаб-разветвитель линий PCI-e PLX PEX 8608. Как вы уже знаете, максимальное количество линий PCI-e для чипсета Х79 равно восьми. Количество контроллеров и слотов PCI-e 1x, подключённых к PCH – десять, плюс PLX, который может отнимать от одной до семи линий, что немного превышает допустимое значение. Мост-коммутатор PLX PEX8608 предназначен для распределения линий PCI-e, и он рассчитан на восемь портов и восемь линий в любых комбинациях.

Вплоть до весьма странной конфигурации, когда на вход подаётся линия 1х, распределяемая затем на семь устройств. Естественно, в последнем случае пропускная способность делится поровну. Или семь линий на входе и одна на выходе =). Впрочем, непонятен режим «четыре на входе, четыре на выходе». Ах да, забыл сказать, что мост соответствует стандарту PCI-e 2.0, поэтому я и решил, что он управляет частью физических коммуникаций PCH. В тестируемой плате не до конца понятно, какие устройства подключены через PLX. Точную информацию сообщу, как только мне расскажут инженеры из MSI.

Помимо всего прочего, на материнской плате задействованы интересные решения:

• Шестиконтактный разъем питания ATX.

• Разъёмы для замера напряжения Voltage Checkpoints/разъем панели MultiConnect (опционально). Используется для подключения к опциональной передней панели для управления OC Genie и некоторыми дополнительными функциями.
• Кнопки управления Base Clock для изменения основной тактовой частоты. Нажатие кнопки «Плюс/ Минус» один раз приведёт к увеличению/ уменьшению основной тактовой частоты в 1 МГц по заверению MSI, на деле - только на 0.1 МГц.
• Кнопка Multi BIOS позволяет загрузить систему с BIOS «C». Напомню, что он установлен в специальную «кроватку», которая позволяет заменять микросхему.

• Перемычки загрузки при низких температурах используются при использовании экстремального охлаждения. Чтобы загрузиться под крайне низкой температурой надо установить одну или две перемычки в положение «Включено». Правда, производитель не объясняет ни последовательность, ни порядок включения, придется все делать наугад.
• Переключатель Multi BIOS. В плате есть два независимых BIOS ROM («A» и «B», по умолчанию – «A»). Если один повреждён, предоставляется возможность переключиться на другой для загрузки. Но они оба лишены функции автоматического восстановления.

• Переключатель PCI-E (слоты PCI-e №1; 3; 5; 7) позволяет управлять установленными видеокартами без извлечения их из слотов.

Система охлаждения

Система охлаждения на XPower II разделена на две основные части. Первая повторяет конструкцию пулемёта «Гатлинг». Но стволы лишены насечек, да и механизм раскрутки не был скопирован с оригинальной установки.

В радиатор имплантирована тепловая трубка, а площадь охлаждения инженеры попытались задействовать по максимуму. Благодаря странному дизайну это оказалось не так уж и легко.

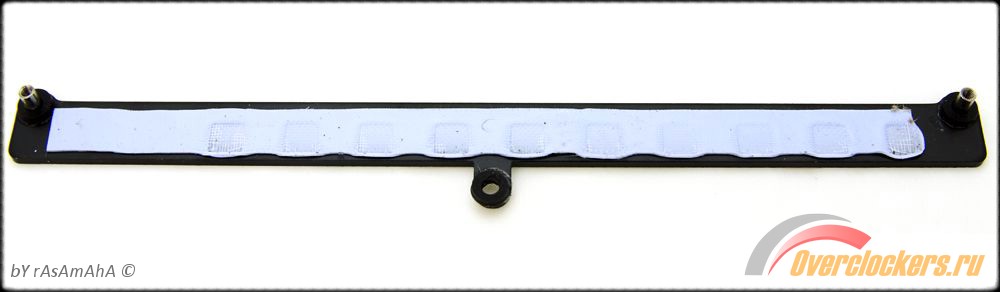

С обратной стороны платы установлена алюминиевая пластина, без рёбер, абсолютно плоская. В связи с чем вам обеспечен перегрев силовой части без активного охлаждения при условии установки высоких напряжений. В который раз удивляюсь, зачем делать систему охлаждения ради дизайна, когда единственное, что от неё нужно - это хорошее охлаждение ключей. Небольшое пространство под силовую цепь обязывает инженеров идти на компромиссы, хотя куда логичнее было внедрение плоской тепловой трубки, соединяющей нижний радиатор с верхним. Одно могу сказать точно - здесь мы видим дизайн ради дизайна.

Мост PCH не столь горяч, как преобразователи напряжения, поэтому можно было ограничиться простыми формами. Но MSI не была бы сама собой, сделав дизайн невзрачным. Продолжая тему вооружения, на радиаторе PCH красуются патроны, но их калибр и боевая оснастка не соответствует реальности. Рассуждать на тему дизайна системы охлаждения в целом можно долго, я же предлагаю вам посмотреть на моё личное отношение к ней…

Технические характеристики
