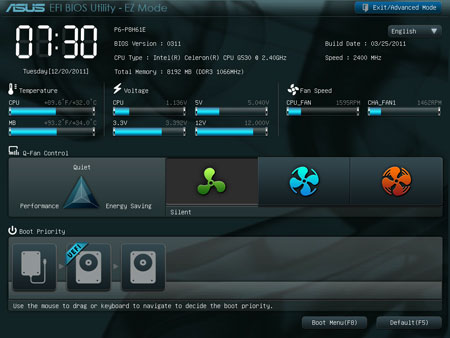

Увы, разогнать процессор на данной платформе невозможно, поскольку набор логики Intel H61 Express не позволяет разгон. Соответствующая закладка в BIOS просто-напросто отсутствует. Остальные вкладки стандартны и не представляют большого интереса, поэтому вернемся к самому корпусу.
Хотелось бы только отметить, что прошивать новую версию BIOS удобнее всего с помощью флешки, в том числе и с использованием встроенного картридера (либо из-под операционной системы с помощью поставляемой в комплекте программы ASUS Update). Для этого достаточно скопировать на носитель файл, а в BIOS запустить программу-прошивальщик ASUS EZ Flash 2 Utility из раздела «Advanced Mode/Tool». Перемычка обнуления CMOS расположена рядом с батарейкой.

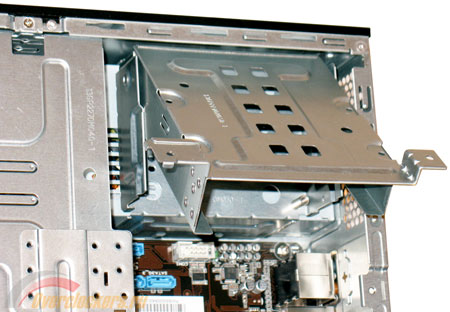

Для внутренних устройств 3.5" предназначено одно посадочное место. Оно расположено в верхней задней части корпуса, рядом с блоком питания. Для установки «харда» в первую очередь нужно открутить два удерживающих отсек винта, а затем отщелкнуть его, развернув его на 90 градусов. Прикручивается винчестер стандартным методом - винтами, которые, как ни странно, в комплекте обнаружить не удалось.
Какие-либо антивибрационные прокладки отсутствуют, поэтому возможна передача на корпус вибрации от работающего жесткого диска и возникновение лишнего шума. Кроме того, дополнительной вентиляции отсека 3.5" попросту нет, и в подобном тесном корпусе возможен перегрев жесткого диска. Не спасет от него и вентиляционная решетка, поскольку она перекрыта отсеком. Дабы избежать перечисленных недостатков в систему желательно устанавливать твердотельный накопитель (SSD), в таком случае упомянутых проблем не возникнет.
реклама

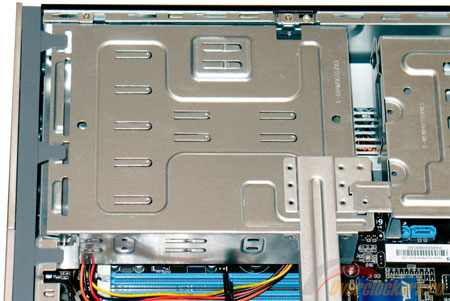

В корпусе предусмотрен один отсек для установки устройства 5.25", например, пишущего привода. Он размещается в верхней левой части корпуса в вертикальном положении. Установка привода изначально может показаться занятием утомительным, но так кажется только на первый взгляд. Чтобы установить устройство, достаточно снять переднюю панель, задвинуть привод в отсек и прикрутить винтами.
Отсек для флоппи-дисковода отсутствует. Но это не страшно - подобное устройство на сегодняшний день устарело и сейчас им мало кто пользуется.
Полная сборка системы проста и много времени не занимает - на все процедуры у меня ушло порядка пятнадцати минут. Даже непродвинутый пользователь без труда сможет разобраться с установкой и подключением устройств.
Технические характеристики
Центральный процессор | Intel Core i7/i5/i3 LGA1155 |
Чипсет | Intel H61 Express |
Оперативная память | 2 x DIMM DDR3 1066/1333 МГц, двухканальная; До 16 Гбайт |
Слоты расширения | 1 x PCI-E x1; 1 x PCI-E 2.0 x16; |
Графика | Intel HD Graphics 2000/3000 (интегрировано в процессор); Поддержка DirectX 10.1; HDMI Макс.: 1920 x 1200 @60 Гц; D-Sub Макс.: 2048 x 1536 @75 Гц |
SATA | 3 x SATA II (3 Гбит/с) |
Сеть | Realtek RTL8112L 10/100/1000 Mbps |
Аудио | Realtek ALC887 Azalia 7.1-канальный |
Габариты (Д x Ш x В), мм | 279 x 112 x 366 |
Поддержка устройств | 1 x 3.5"; 1 x 5.25" |
Фронтальные порты I/O | 2 x USB 3.0; 1 x микрофон; 1 x наушники; 1 x 4 -в-1 карт-ридер |
Задние порты I/O | 1 x D-Sub; 1 x S/PDIF Out (внутренний); 4 x USB 2.0; 1 x RJ-45 сетевой; 1 x HDMI; 1 x 8-канальный аудио I/O |
Мощность блока питания, Вт | 200 (PFC) |
Уровень шума, дБ | 29. |
Охлаждение
реклама

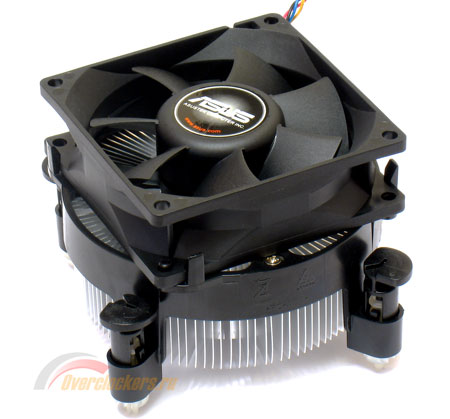

Центральный процессор в ASUS Barebone PC P6-P8H61E охлаждается входящей в комплект СО, которая представляет собой аналог боксового кулера, но с установленным фирменным вентилятором типоразмера 80 х 80 х 25 мм.
Её радиатор целиком выполнен из алюминия, включая подошву, что не позволяет использовать жидкометаллический термоинтерфейс.
Вентилятор оборудован четырехконтактным разъемом питания и умеет функционировать в режиме PWM (широтно-импульсная модуляция), автоматически регулируя скорость вращения в зависимости от температуры центрального процессора. Разумеется, для этого требуется активированная соответствующая настройка в BIOS материнской платы. Крепление кулера к плате осуществляется посредством стандартных клипс,для провода питания предназначен разъем CPU_FAN.
Обороты в автоматическом режиме регулируются в диапазоне 1500 ~ 4600 об/мин (в простое и под нагрузкой). В ручном режиме, используя реобас Scythe Kaze Q KQ01-BK-3.5, удалось добиться скорости вращения крыльчатки 2000 ~ 4200 об/мин. Хотелось бы отметить, что при автоматической регулировке шум от работающего на максимальных оборотах вентилятора просто ужасен, поэтому в настройках BIOS следует выбирать режим Silent (тихий), функционирующий по умолчанию. В этом случае в простое шума почти не слышно (скорость вращения ~1500 об/мин) и ощутимо его уровень повышается только при высоком нагреве процессора.
А сильно нагреться процессору мешает засасываемый (через расположенную в дверце напротив решетку) вентилятором прохладный воздух. Мудрое решение разработчиков, иначе система охлаждения просто-напросто «задохнулась» бы в таком узком корпусе. А вот пылевой фильтр на решетке, к сожалению, отсутствует, поэтому кулер желательно время от времени очищать от осевшей на нем пыли.
В компьютере возможно использование другой системы охлаждения, но с высотой не более 80 мм. Кроме того, она должна обладать аналогичным креплением (кулер с крепежной пластиной установить не удастся из-за проблем с извлечением материнской платы).

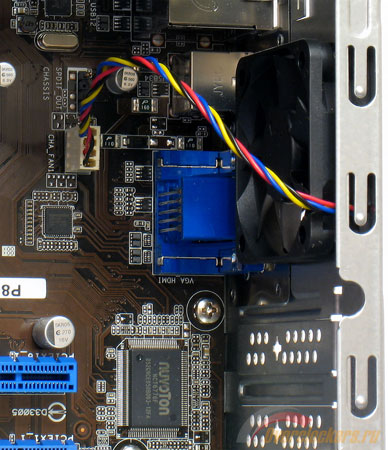

Дополнительно на задней панели корпуса установлен вентилятор типоразмера 50 х 50 х 15 мм. Этот малыш также оборудован четырехконтактным разъемом питания и, как и процессорный кулер, поддерживает режим широтно-импульсной модуляции. В BIOS материнской платы для него есть соответствующая настройка. В простое компьютера скорость его вращения составляет порядка ~1600 об/мин, повышаясь до ~4300 об/мин при сильной нагрузке на процессор.

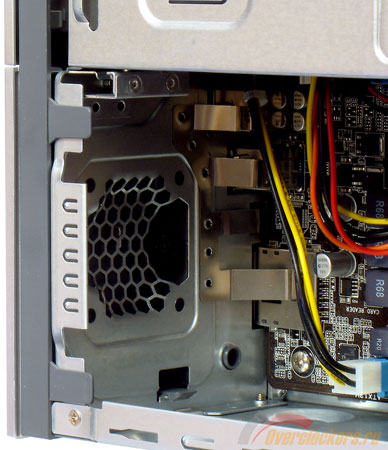

Вдобавок на передней панели корпуса, в нижней его части, есть посадочное место под второй аналогичный вентилятор. Но покупать его пользователю придется самому, если он вдруг решит улучшить вентиляцию «системника». Вот только еще одного разъема питания на материнской плате для него не предусмотрено, поэтому придется проявить изобретательность.
На элементах преобразователя питания CPU отсутствуют какие-либо теплорассеиватели, их охлаждение осуществляется обдувом исходящего от процессорного кулера воздуха. Южный мост охлаждается посредством небольшого радиатора.
