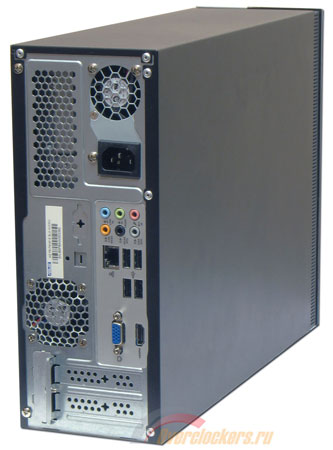

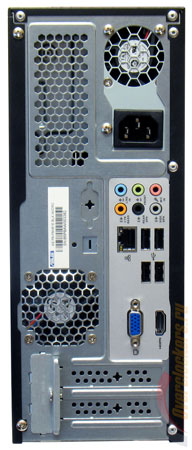

В верхней части расположен блок питания, 40 мм вентилятор которого выдувает нагретый воздух наружу. К сети 220 В компьютер подключается стандартным методом - через входящий в комплект поставки провод питания. В средней части расположены порты ввода-вывода материнской платы, и сюда, собственно, предстоит подключать все внешние устройства. На задней панели расположен один 50 мм вентилятор (50 х 50 х 15 мм), который выдувает нагретый воздух из системного блока наружу. Дополнительно присутствуют два отсека для низкопрофильных карт расширения, закрытые одноразовыми вентилируемыми заглушками.
Вид сверху.

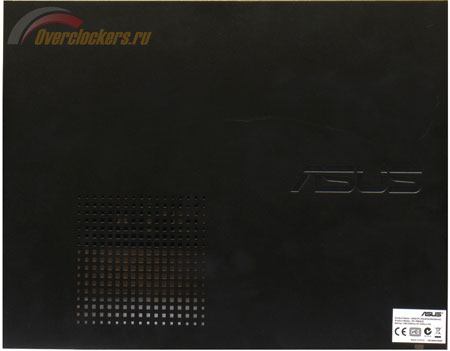

Все соединения корпуса выполнены на заклепках, поэтому полностью его разобрать не удастся. Из боковых панелей снять можно только одну - правую, которая является основной. На этой дверце красуется выдавленная в металле надпись ASUS и есть вентиляционная решетка напротив процессорного гнезда.
реклама
Передняя панель также съемная, она держится на специальных защелках и при необходимости ее можно отсоединить. К слову, такая необходимость возникает при установке пишущего привода.
Стоит «скелетник» на небольших круглых ножках, выдавленных из материала корпуса нижней части. Две передние ножки снабжены резиновыми прокладками, чтобы системный блок располагался более устойчиво и не «елозил». Стоит обратить внимание, что корпус узкий и высокий, а какие-либо расширители у ножек отсутствуют, да и центр тяжести смещен в левую часть. Поэтому следует быть осторожным, «системник» может запросто упасть, если его случайно задеть.
Итак, с внешним видом корпуса разобрались, перейдем к изучению его начинки.
Внутреннее устройство

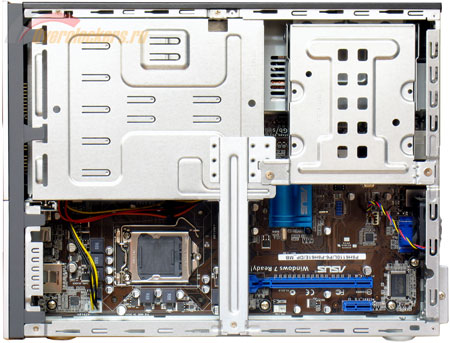

По моему скромному мнению, именно эта часть материала представляет собой наибольший интерес. Как видно на фотографии ниже, внутри система представляет собой почти полноценный компьютер, за исключением, разве что, отсутствия центрального процессора, оперативной памяти, жесткого диска и пишущего привода. Производителем установлен блок питания и материнская плата. Их извлечение из корпуса – задача непростая, а возможно - и невыполнимая без специальных инструментов. Кроме того, почти все необходимые провода и кабели питания уже подключены разработчиком, избавляя пользователя от утомительной обязанности. Поговорим о внутреннем строении ASUS Barebone PC P6-P8H61E более подробно.
реклама
Сначала рассмотрим установленный штатный блок питания. Он сравнительно небольших размеров и размещен в верхней задней части корпуса. Фирму-изготовителя БП выяснить так и не удалось, поскольку на нем отсутствует какая-либо информация по этому поводу. Выходная мощность блока питания - 200 Вт. Маловато будет, но в принципе большей мощности такой системе и не требуется.
Наличие разъемов у блока питания не блещет избытком, в их числе: один 4-контактный разъем 12 В для питания процессора, один 24-контактный разъем для питания материнской платы и три разъема для питания SATA-устройств (питание к материнской плате и процессору уже подключено производителем). Разъемы PCI-E для питания видеокарты отсутствуют, хотя они здесь и не нужны, так как полноценную дискретную видеокарту установить при любом раскладе не удастся. Она попросту не поместится из-за небольшой ширины корпуса. А для низкопрофильных ускорителей, как правило, дополнительного питания не требуется.

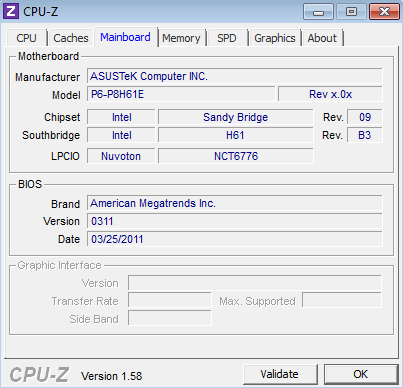

В нижней половине корпуса ASUS Barebone PC P6-P8H61E установлена материнская плата ASUS P8H6110L/P6-P8H61E/DT_MB нестандартного форм-фактора, типоразмера 17.5 х 33.5 см. Это собственная разработка компании специально для barebone-систем, основанная на чипсете Intel H61 Express и оснащенная процессорным разъемом LGA 1155. Соответственно - с поддержкой CPU Sandy Bridge. Как было сказано выше, процессор в комплект поставки не входит.
Напомню, что чипсет Intel H61 Express является урезанной версией чипсета Intel H67 Express. Сокращение в первую очередь коснулось портов USB 2.0, количество которых было уменьшено с четырнадцати до десяти. Уменьшилось число и каналов SATA - до четырех штук, причем все они функционируют в режиме SATA 3 Гбит/с. Количество линий шины PCI-E также урезано.

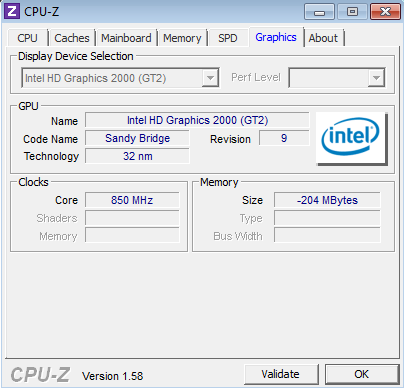

Благодаря чипсету Intel H61 Express есть возможность использовать потенциал интегрированного графического ядра Intel HD Graphics 2000/3000, которым обладает все семейство процессоров Sandy Bridge. Что, собственно, и реализовано в этой системе. Стоит отметить, что производительность встроенного видео позволяет играть на невысоких графических настройках. Более подробно о ней можно узнать, почитав соответствующие статьи в лаборатории.
Для установки дискретного графического ускорителя предназначен один-единственный разъем PCI-E 2.0 х16. Ограничение то же, что и у любого другого аналогичного корпуса, - полноразмерную видеокарту разместить не удастся, в систему поместится лишь низкопрофильная модель. Сегодня на рынке присутствуют достаточно производительные решения, пользователю-геймеру стоит этим обязательно воспользоваться.
Помимо слота PCI-E 2.0 x16 плата оборудована вторым слотом - PCI-E 2.0 x1. На этой цифре их количество и заканчивается, скромно предоставляя пользователю возможность установки лишь двух низкопрофильных карт расширения.
Плата оборудована двумя 240-контактными слотами DIMM синего цвета с поддержкой оперативной памяти DDR3 1066/1333 МГц, с заявленным максимальным объемом до 16 Гбайт (2 x 8192 Мбайта). Память функционирует в двухканальном режиме. Разъемы для памяти оборудованы односторонней защелкой, установка в них модулей должна пройти без проблем. Однако с верхним слотом повозиться все же придется, поскольку его перекрывает отсек 5.25" и установка в слот планки слегка затруднительна.
Если во время работы компьютера произойдет сбой или же при установки памяти он откажется запускаться из-за несовместимости, то на плате есть кнопка Mem OK!, с помощью которой осуществляется сброс настроек оперативной памяти на «щадящие». В ряде случаев, таким способом можно запустить «заглохший» компьютер. Возникновение проблемы, связанной с подсистемой памяти можно определить по свечению расположенного рядом с кнопкой светодиода. Но чтобы подлезть к кнопке, придется постараться.
Встроенная в P6-P8H61E материнская плата поддерживает фирменную энергосберегающую технологию ASUS EPU, реализованную на аппаратном уровне микросхемой EPU и позволяющую добиться более эффективного использования энергии. Кроме того, с ее помощью процессор в нагрузке слегка разгоняется в автоматическом режиме.
К системной плате можно подключить до трех SATA устройств, пропускная способность портов которых - 3 Гбит/с. Более новый интерфейс SATA 6 Гбит/с производителем не предусмотрен. Напомню, что в комплекте поставки отсутствуют шлейфы SATA, приобретать их придется дополнительно.
Отдельный интерес представляют порты ввода-вывода на задней панели. Из видеовыходов здесь присутствуют один аналоговый D-Sub (VGA) и один цифровой HDMI. Нет столь популярного DVI, благо он уже не так востребован, как раньше. Будучи подключенным по интерфейсу HDMI к телевизору, ASUS Barebone PC P6-P8H61E может стать прекрасным средством для воспроизведения и просмотра видеофильмов.
реклама
Кроме видеовыходов, на панели расположены четыре порта USB 2.0 и один сетевой RJ-45 (гигабитный сетевой порт реализован посредством контроллера Realtek RTL8112L). Есть возможность вывода дополнительных портов USB 2.0 с помощью специальной заглушки (не входящей в комплект), которая подключается к внутреннему USB-коннектору. Как уже упоминалось выше, ASUS Barebone PC P6-P8H61E оборудован двумя портами USB 3.0, выведенными на переднюю панель. И хотя чипсет Intel H61 Express лишен этих интерфейсов, здесь они реализованы за счет стороннего контроллера производства ASMedia.
Со звуковой подсистемой у ASUS Barebone PC P6-P8H61E также все в порядке. Она реализована посредством звукового восьмиканального HDA-кодека Realtek ALC887 - шесть выходов «миниджек» 3.5 мм могут обеспечить количество каналов 7.1 и возможность подключения наушников и микрофона (следует учесть, что по интерфейсу HDMI передается многоканальный аудиосигнал в цифровом формате). К сожалению, цифровой SPDIF_OUT только внутренний. Чтобы им воспользоваться, придется установить дополнительную заглушку с этим портом и подключить ее к соответствующему разъему на материнской плате. Заглушка в комплект не входит и покупается отдельно.

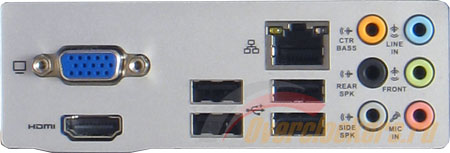

Общий вид задней панели.
