Дизайн и особенности платы
Несмотря ни на что, производителю удалось вписаться в стандартные габариты формата ATX.

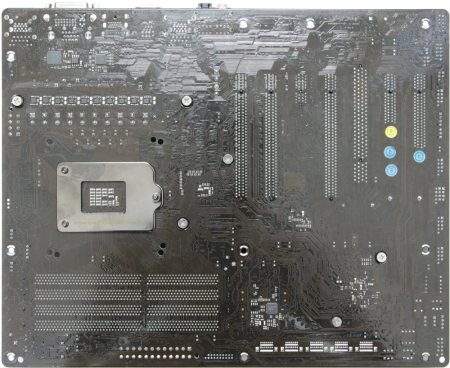

Плотность элементов на плате настолько высока, что часть контроллеров пришлось распаивать с обратной стороны. При монтаже это нужно учитывать и быть немного деликатнее с платой.

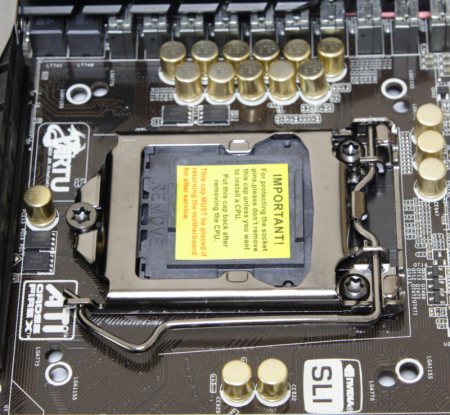

Поддерживаются все процессоры, выполненные под сокет 1155. А поскольку плата основана на чипсете Intel Z68, то возможно использование встроенного видеоядра. Цветовая гамма выполнена в строгом стиле: тёмно-коричневый текстолит и чёрные разъёмы. Бросаются в глаза позолоченные корпуса твердотельных конденсаторов, что намекает на эксклюзивность и высокую стоимость продукта. Вместе с тем в околосокетном пространстве присутствуют отверстия для крепления не только кулеров под 1155/1156, но и 775.
реклама

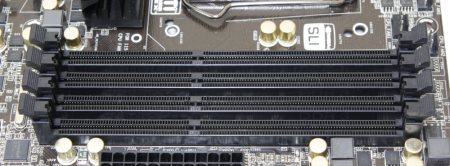

Для установки модулей памяти предусмотрено четыре слота. Все они чёрного цвета, поэтому принадлежность каждого к определённому каналу сходу установить сложно. Подписи есть, но и они неочевидны. Другими словами, инструкция вам в помощь.
Производителем заявлена поддержка режимов работы DDR3 800 / 1066 / 1333 / 1600 (разгон) / 1866 (разгон) / 2133 (разгон) МГц. Максимальный допустимый объём составляет 32 Гбайта путём установки четырёх модулей по 8 Гбайт.
Питание подаётся на плату посредством двух разъёмов: основного 24-х и дополнительного 8-ми контактного. При этом можно использовать подключение по формуле 24+4.

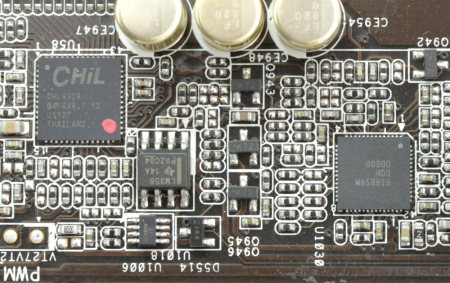

В качестве основного ШИМ-контроллера применяется микросхема CHiL CHL8328, обеспечивающая восемь фаз питания для процессорных ядер.
Рядом есть ещё одна микросхема с маркировкой RT8859M компании Richtek. Это дополнительный PWM-контроллер, четыре фазы которого задействованы для линий Vccsa и Vccio.
реклама
В итоге получается формула 8+4 без всяких удвоений.

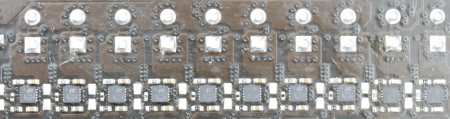

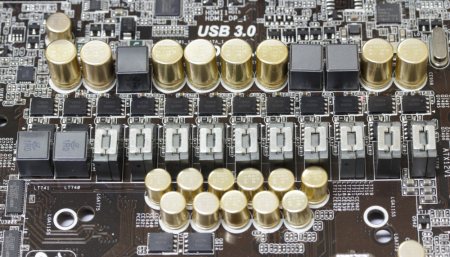

На лицевой части видно все двенадцать фаз, на каждую из которых приходится по одному мосфету 4935N на верхнее плечо и по одному 4927N на нижнее. Все они относятся к типу Low RDS(on). С обратной стороны платы находятся десять драйверов ST6743 производства STMicroelectronics.
Установлены катушки индуктивности в не совсем обычных корпусах. В таком исполнении они занимают существенно меньше места по площади.

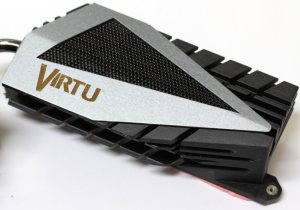

Мосфеты накрывает массивный алюминиевый радиатор.

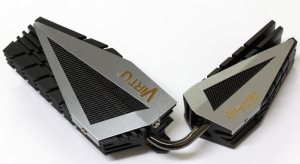

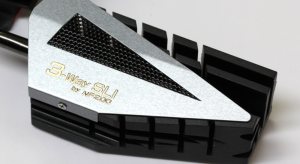

Он соединён тепловой трубкой с ещё одним и вместе они представляют законченное стильное и эффективное решение.
Оба радиатора монолитные, окрашены в чёрный цвет и сверху накрыты декоративными крышками.

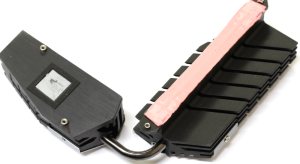

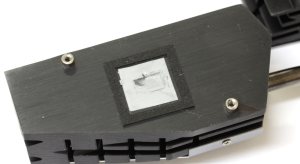

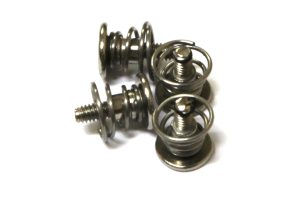

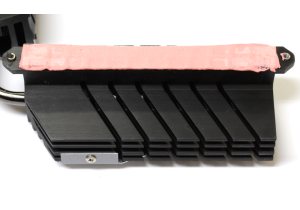

Помимо всего прочего они обеспечивают дополнительную жёсткость текстолиту и вместе с тем существенно увеличивают вес платы. В качестве термоинтерфейса на мосфетном радиаторе используется красная термопрокладка с нитями для её фиксации. На другом применяется твёрдое серое вещество. Оба они крепятся при помощи четырёх подпружиненных винтов.

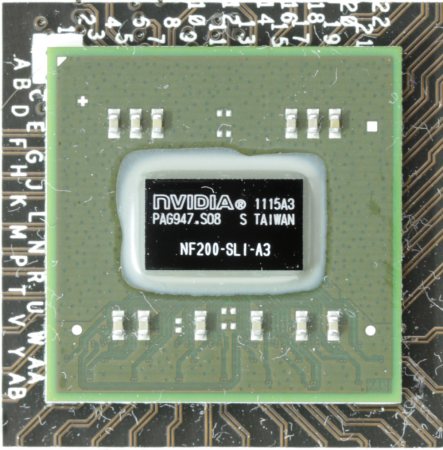

Что же скрывается под вторым радиатором? Северный мост? Конечно, нет, логический чип Intel Z68 один и напарника у него быть не может. Прячется там микросхема NVIDIA NF200.
реклама
Она необходима для обеспечения платы дополнительными шестнадцатью линиями PCI-e и поддержки режима 3-way SLI.

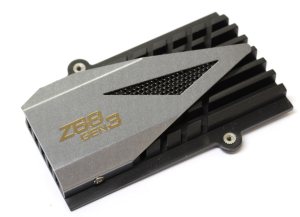

Ещё один радиатор более скромных габаритов накрывает набор логики Intel Z68.

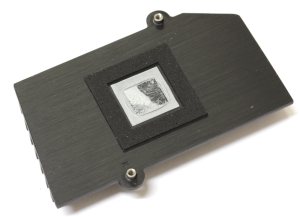

Он выполнен в том же стиле, что и другие два. Также изготовлен из алюминия, а сверху обрамлён декоративной пластинкой. В качестве термоинтерфейса используется твёрдое серое вещество. Во избежание перекосов есть небольшая мягкая рамка. Крепление осуществляется при помощи двух подпружиненных винтов.

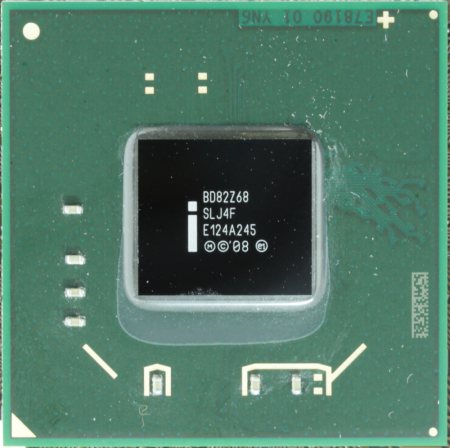

А вот и микросхема, которая находится под ним.
Это Intel Z68, обеспечивающий поддержку как интегрированного в процессор видеоядра, так и функций разгона. Ревизия чипа B3, странно увидеть здесь что-то другое.

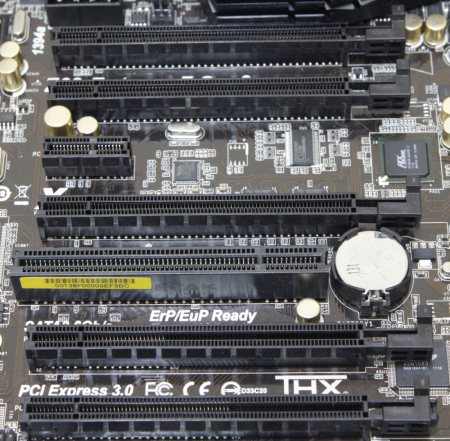

На плате распаяно пять слотов PCI-e x16 для установки видеоадаптеров.

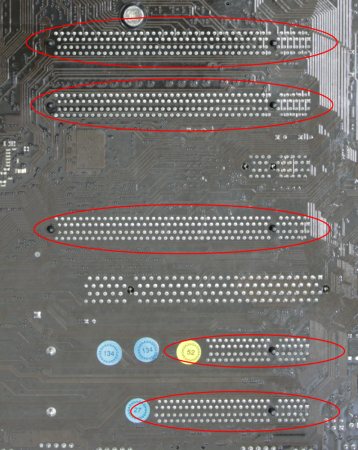

Приставка Gen3 в названии модели свидетельствует о том, что поддерживается стандарт PCI-e 3.0, удваивающий пропускную способность по сравнению с версией 2.0. Однако для этого необходимо дождаться новых процессоров, основанных на ядре Ivy Bridge, так как с недавних пор контроллер PCI-e (как и видеоядро) переехал в процессор. Стоит отметить, что не все разъёмы на плате полноскоростные. Перевернув плату, можно заметить, что они аппаратно ограничены.
Верхние три действительно x16, четвёртый – x4, а последний – x8. Однако при этом режим работы 3-way SLI может функционировать по формуле x16+x8+x8, для этого, как вы сами понимаете, видеокарту придётся поставить в самый нижний слот. Это накладывает дополнительные ограничения совместимости.
При эксплуатации платы обнаружился ещё один нюанс. Одиночная видеокарта в верхнем слоте работает, но не определяется операционной системой, соответственно драйвера установить у меня не получилось. Только при установке драйверов Lucid Virtu она начала работать корректно. Здесь кроется ещё одна трудность. Чтобы установить эти драйверы, нужно чтобы для видеоадаптера они уже были установлены, а это возможно только при его установке во второй слот PCI-e x16.

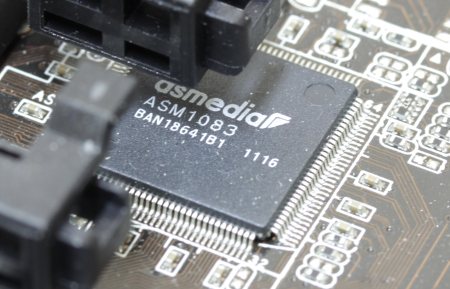

Кроме пяти разъёмов PCI-e x16 на плате можно обнаружить один PCI-e x1 и один обычный PCI. Последний не поддерживается чипсетом, а работает через специальную микросхему-мост PCI-e – PCI. Она произведена компанией Asmedia ASM1083 и находится под защёлкой четвёртого слота PCI-e x16.

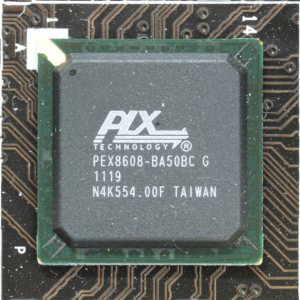

Для более эффективного распределения линий PCI-e на плате распаяна микросхема-коммутатор – PLX PEX8608.
Эта схема наглядно демонстрирует принцип её работы.
