Обзор материнской платы Foxconn H67S (страница 2)
реклама

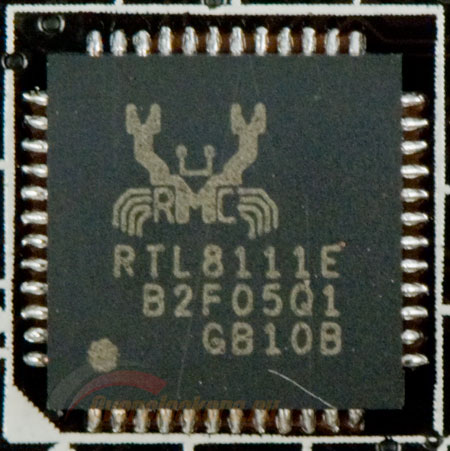

Гигабитная сетевая карта построена на базе контроллера Realtek RTL81111Е:

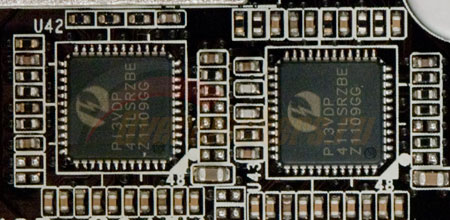

Функционирование видеовыходов обеспечивают две микросхемы Pericom PI3VDP411LS, распаянные недалеко от задней панели.

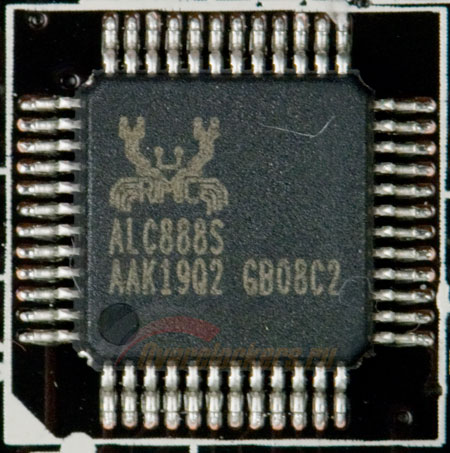

Восьмиканальный аудиокодек Realtek ALC888S расположен сразу за колонкой мини-джеков.
реклама

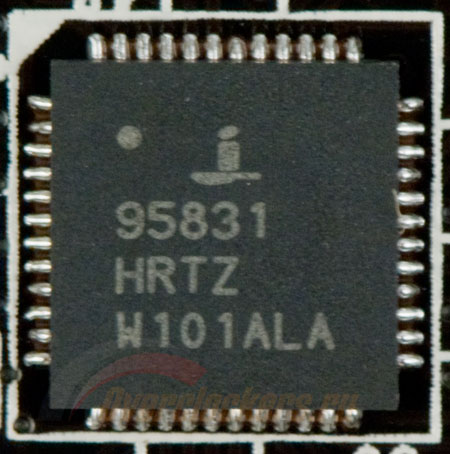

Контроллер подсистемы питания процессора – Intersil ISL95831, рассчитан на 3+1 канала.
Рядом с процессорным разъемом распаяно четыре канала, и, судя по разводке, задействованы все «возможности» контроллера.
В правом нижнем углу видны два четырехконтактных разъема под вентиляторы.
На мой взгляд, их число стоило бы увеличить до трех-четырех, но разработчики решили устанавливать только необходимый минимум.
реклама
Технические характеристики
Процессор | Intel Core i7 / i5 / i3 LGA1155 |
Чипсет | Intel H67 (B3) |
Память | 2x DDR3 DIMM 1333/1066 non-ECC, до 16 Гбайт |
Аудио | 7.1 HD Audio (Realtek ALC888S) |
Сеть | LAN 10/100/1000 Мбит/сек (Realtek TL8111E) |
Слоты расширения | 1x PCI-E 2.0 x16 |
Разъемы под накопители |
|
Внутренние интерфейсы |
|
USB | 10x USB 2.0 (2x header, 1x back panel) |

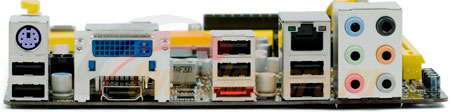

Задняя панель |
|
Мониторинг |
|
Фирменные технологии |
|
Форм-фактор, размеры, мм |
|
Тестовый стенд и программное обеспечение
Конфигурация тестового стенда:
- Материнская плата: Foxconn H67S
- Процессор: Intel Core i7-2600K 3.4 ГГц 1.2 В;
- Видеокарта: XFX 9500 GT;
- Оперативная память: 2х 2 Гбайт Geil DDR3-1333, 8-8-8-24, 1.5 В;
- Блок питания: Enermax MODU85+ 700 Вт;
- Система охлаждения процессора: IceHammer 4500.
Программное обеспечение:
- Операционная система: Windows 7 Ultimate x64 en;
- Драйвер видеокарты: ForceWare 285.62;
- Тестовое ПО:
- LinX 0.6.4;
- RealTemp 3.69.1;
- CPU-Z 1.59.
BIOS и фирменные утилиты

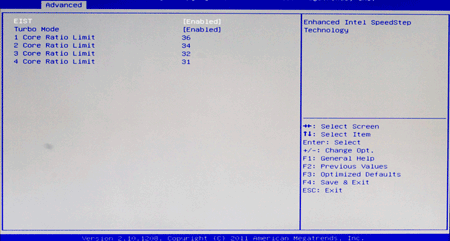

Аскетизм «нового» Foxconn (ведь все уже поняли, что Foxconn после недавнего повторного выхода на рынок уже не тот, что прежде?) – он везде, в том числе и в BIOS. Приводить под каждую строку стопку скриншотов не буду, желающие взглянуть на все основные вкладки могут пройти по ссылке в конце статьи. Отмечу лишь, что изменить напряжение и тактовую частоту процессора в BIOS можно только на вкладке управления режимом Turbo Boost.
И, наверное, это правильное решение. Потому как нагруженный «Линпаком» (LinX 0.6.4) процессор при 1.18 В на ядре и штатных 3.6 ГГц разогревал силовые ключи до 84 градусов по Цельсию. На открытом стенде, под хорошим обдувом и температуре воздуха 23 градуса. При таких показателях совершенно точно не стоит заниматься сколько-нибудь значительным разгоном.
Фирменная утилита FoxOne разрабатывалась для целой серии материнских плат – по крайней мере, такой вывод можно сделать по интерфейсу с кучей затененных (говоря проще - неактивных) кнопок.

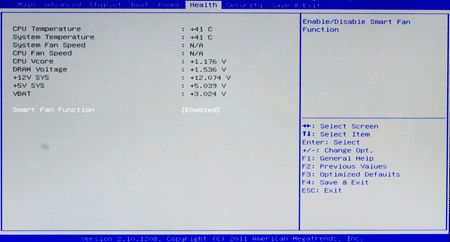

Странное дело - в BIOS мониторинг основных напряжений и температур работает в полном объеме…
реклама

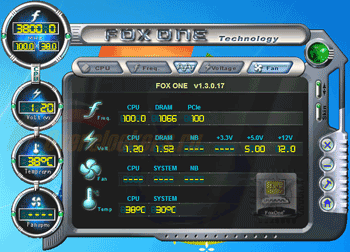

…А на скриншоте FOX ONE видно, что вместо значения напряжения по линии +3.3 стоит прочерк.
Не стоит удивляться значениям N/A в для обоих вентиляторов – уж слишком паршиво работал встроенный Smart Fan, 120 мм вентилятор на стендовом IceHammer 4500 молотил на 2/3 мощности, и пришлось его подключить к выносному реобасу.

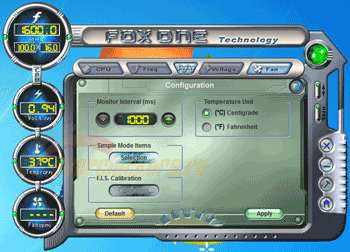

Активных настроек у FOX ONE немного – можно выбрать параметры отображения скоростей вентилятора…

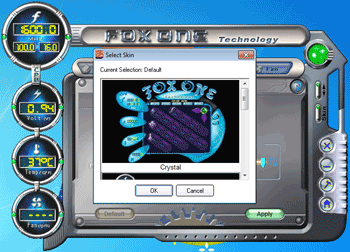

…Сменить внешний вид утилиты (естественно, классического, без бирюлек, нет)…
…И – что реально полезно – свернуть футуристическое окно до небольшой полоски, которая не отвлекает глаз изысками дизайна, а посменно отображает температуру процессора, тактовую частоту, напряжение питания и прочее.
В таком виде FOX ONE мне понравилась больше всего: полезные функции программы занимают более 50% площади окна. Применительно к данной матплате такой подход вполне справедлив - зачем оснащать расширенным функционалом одну из самых простых и дешевых моделей такого форм-фактора (mITX)? Поставил - забыл.
Заключение
Достоинства и недостатки Foxconn H67S:
+ Относительно невысокая цена.
+ Удачное расположение многих ключевых разъемов, в том числе слотов DIMM, разъема питания.
- Слабая подсистема питания CPU.
Здесь может возникнуть вопрос – отчего недостатков так мало? Где записанные в минус отсутствие разгона, скупость настроек в BIOS и прочее? А это не минус, это особенности данной модели. На момент написания материала (18.12.2011) Foxconn H67S - самая дешевая материнская плата такого форм-фактора с LGA 1155. Отсюда и простота – лишь то, что нужно для работы «из коробки», и ничего больше. Процессорный VRM могли бы сделать и помощнее, чтобы работающий на штатных частотах i7-2600K не приводил к такому перегреву.
Обещанные скриншоты BIOS:
- Health.
- Chipset options.
- Chipset DIV-1S.
- Integrated Clock Chip Configuration.
- Memory Information.
- Onboard Device Configuration.
- USB Configuration.
- Intel IGD Configuration.
- SATA Configuration.
- Turbo mode configuration.
- Advanced.
- CPU Configuration.
