Возможности BIOS
Для того чтобы быстро пробежаться по меню настроек, можно посмотреть прилагаемый ниже ролик.

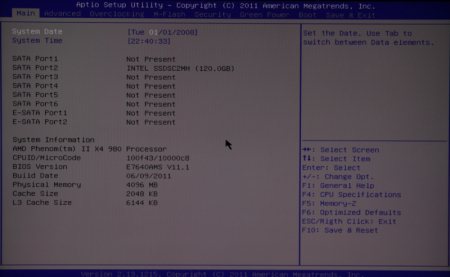

Для попадания в BIOS традиционно следует нажать кнопку Del, после чего идет переход на страницу, открывающую вкладку Main верхнего меню-бара. В самом низу можно видеть информацию о том, что BIOS основан на коде AMI.
Сверху устанавливается время и дата. Чуть ниже следует информация об найденных носителях. В самом низу - краткая сводка о процессоре, версии BIOS и объёме установленной памяти.
реклама
Следом в верхней полоске меню идёт пункт Advanced.
Здесь есть несколько ссылок на другие страницы настроек. Первой по порядку значится PCI Subsystem Settings.

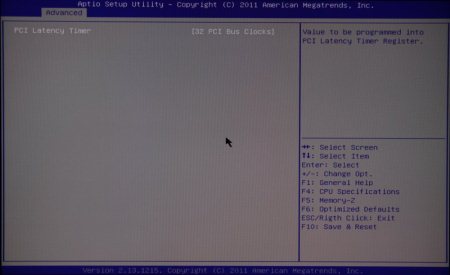

Страница состоит из одного-единственного пункта PCI Latency Timer. Здесь устанавливается значение задержки шины PCI.

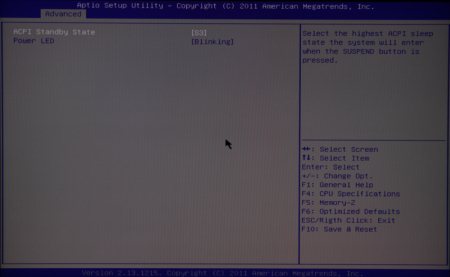

Далее следует пункт ACPI Settings, за которым скрываются две строки для выбора режима сна и индикации.
Следом идёт ссылка Integrated Peripherals.
реклама

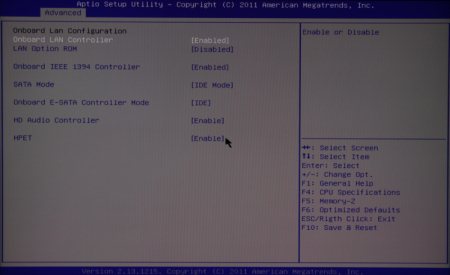

На этой странице производится включение/отключение периферийных контроллеров платы.

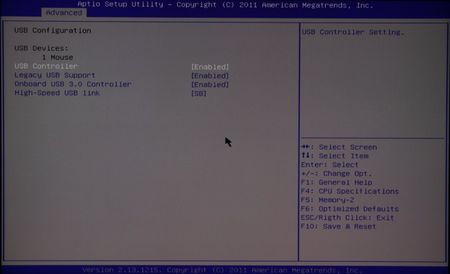

Далее следует пункт USB Configuration. Как следует из названия, здесь осуществляются настройки шины USB.

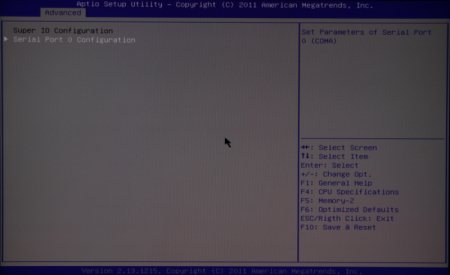

Чередует его ссылка Super IO Configuration. На этой странице есть ещё одна-единственная ссылка, которая называется Serial Port 0 Configuration. Далее следует окно с настройками COM порта. Сложно понять, зачем нужно так глубоко прятать настройки и плодить огромное количество полупустых пунктов.

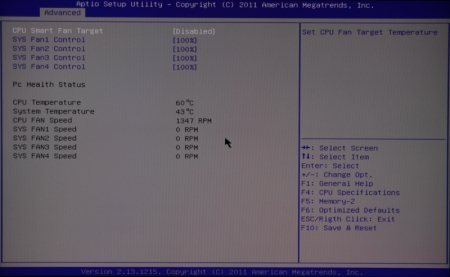

Следующая остановка - Hardware Monitor. В нем настраивается работа пяти вентиляторов, отображается скорость их вращения, температурные показатели процессора и памяти.
Опять же, на мой взгляд, было бы гораздо удобнее, если бы это был отдельный пункт в верней полоске меню BIOS, дополненный напряжениями на компонентах.

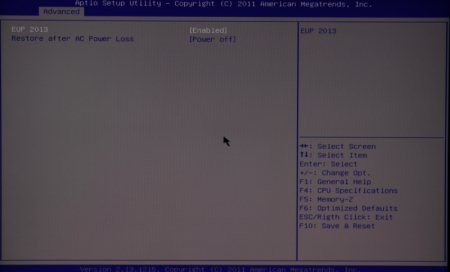

Далее - ссылка Power Management Setup. Здесь осуществляются настройки режимов питания и возобновления работы в случае проблем с электроэнергией.

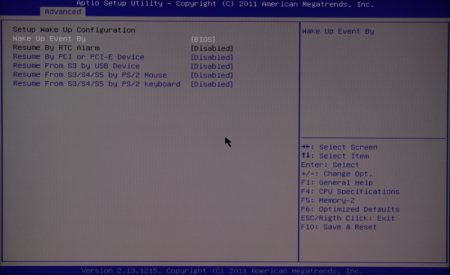

За ней - пункт Wake Up Event Setup. В нем настраиваются режимы пробуждения ото сна при помощи различных устройств системы.

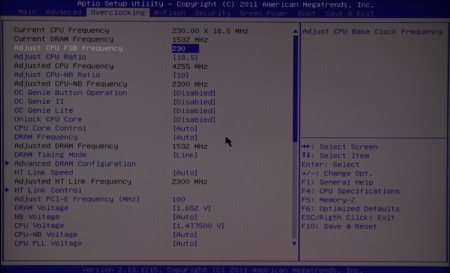

Следующим разделом в верхней полоске меню идёт Overclocking. Название говорит само за себя – страница посвящена разгону системы.
В двух верхних строчках отображается информация о коэффициенте умножения, частотах шины и памяти. Далее следуют пункты изменения этих величин. Потом идут несколько строк, посвящённых функции автоматического разгона OC Genie. Чуть ниже есть пункт Advanced DRAM Configuration.
реклама
Именно там осуществляются расширенные настройки памяти, в частности тайминги.
В самом низу производится регулировка напряжений на компонентах в следующих диапазонах:
- DRAM Voltage (от 0.970 до 2.485 В с шагом 0.07 В);
- NB Voltage (от 0.884 до 1.393 В с шагом 0.005 В);
- CPU Voltage (от 0.6000 до 1.8500 В с шагом 0.0125 В);
- CPU-NB Voltage (от 0.6000 до 1.8500 В с шагом 0.0125 В);
- CPU PLL Voltage (от 0.6000 до 1.5500 В с шагом 0.0125 В);
- SB Voltage (от 0.950 до 1.580 В с шагом 0.01 В);
- HT Link Voltage (от 0.800 до 1.830 В с шагом 0.01 В);
- DDR Vref Voltage (от 0.490 до 1.166 В с шагом 0.025 В);
- CPU DDR-PHY Voltage (от 0.700 до 1.830 В с шагом 0.01 В);
- NB PCI-E Voltage (от 1.136 до 3.974 В с переменным шагом);
- DDR VTT Voltage (от 0.980 до 1.650 В с шагом 0.025 В).

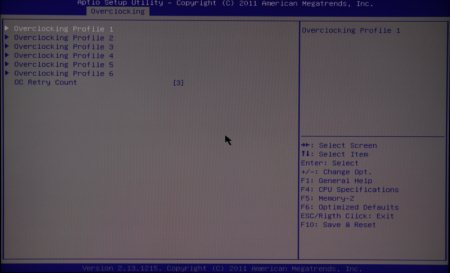

В самом низу расположены еще четыре ссылки. Первая из них называется Overclocking Profiles. Здесь предоставляется возможность сохранить и загрузить профили с настройками.

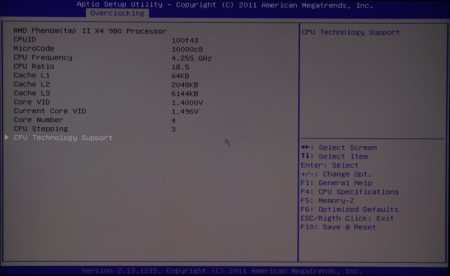

Далее идет пункт CPU Specifications. В этом окне отображается информация о процессоре.
Следом - Memory-Z. На этой странице расположена информация из SPD модуля памяти.

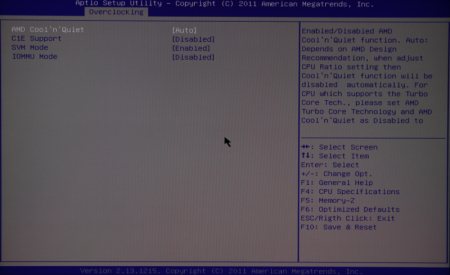

Завершающий пункт носит название CPU Features.
Здесь настраиваются различные технологии процессора. Далее на очереди в верхнем меню-баре пункт M-Flash.
В нем осуществляются настройки данной функции. В частности здесь производится прошивка и сохранение BIOS с помощью встроенной программы.

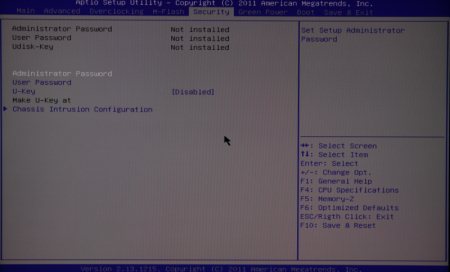

Затем следует ссылка Security.
Можно задать пароли на вход, а также настроить USB накопитель для этих целей, используя параметр U-Key.

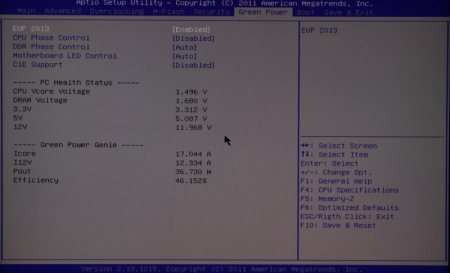

Следом идёт вкладка Green Power.
В этом окне настраиваются режимы энергосбережения.

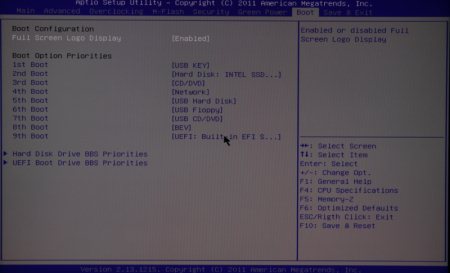

Далее следует вкладка Boot. Здесь осуществляются настройки режимов и функций загрузки.

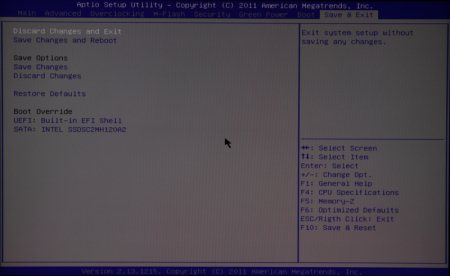

Замыкает верхнюю полоску меню пункт Save & Exit
Здесь можно сохранить параметры и выйти или загрузить настройки по умолчанию.
BIOS очень громоздок, что выражено в огромном количестве пунктов и глубине вложений. Тут есть над чем поработать инженерам компании, чтобы создать простой и лёгкий для восприятия интерфейс. Не лишней была бы и красивая графическая среда. Да, мышь можно использовать для выбора пунктов, но сам интерфейс уныл до безобразия. На мой взгляд, не хватает яркости или стилистики под конкретный продукт.
