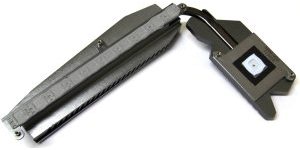

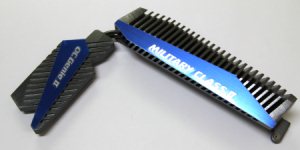

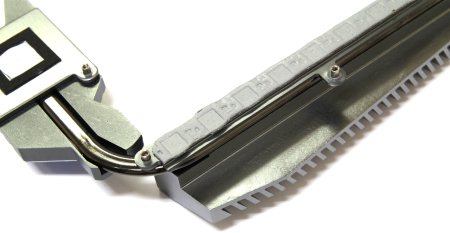

Второй отводит тепло от северного моста. Оба теплосъемника не монолитные, а составные. Тот, что накрывает мосфеты, оборудован тонкой алюминиевой пластинкой-основанием, к которой приклеена по всей длине одного края тепловая трубка, а по другой - верхняя основная часть радиатора. В качестве термоинтерфейса применяется серая термопрокладка. Сверху к радиатору приклеена алюминиевая пластинка синего цвета с надписью Military Class II. Другой также оборудован алюминиевым теплосъёмником, приклеенным к основной части теплорассеивателя, в которой есть специальный паз для теплотрубки.

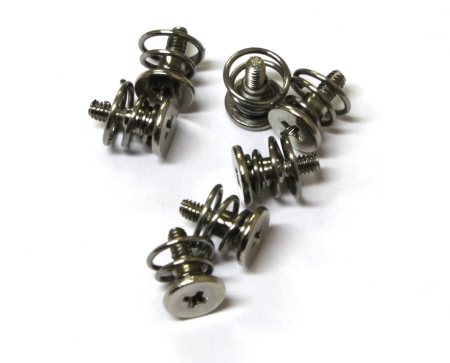

Здесь также есть синяя пластинка но уже с надписью OC Genie. Крепятся оба радиатора при помощи подпружиненных винтов.

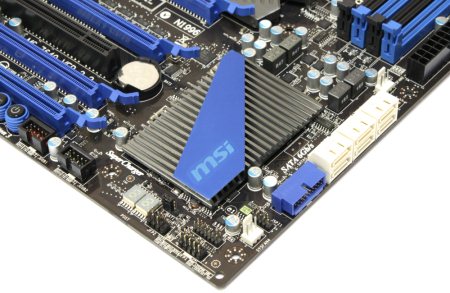

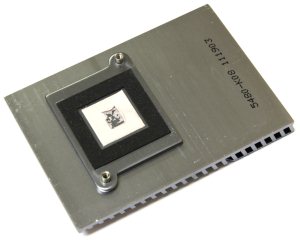

Ещё один радиатор накрывает южный мост SB950.
реклама
По стилистике он напоминает два предыдущих. Это те же цвета, похожая конструкция рёбер и неизменный атрибут – синяя алюминиевая пластинка. В данном случае на ней написано просто MSI. Радиатор также изготовлен из алюминия, тоже состоит из соединённых клеем основания и верхнего теплорассеивателя. Пусть он и не может похвастать своей высотой, зато его площадь несколько больше, чем обычно, что должно положительно отразится на теплоотводе.

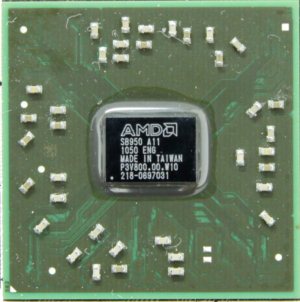

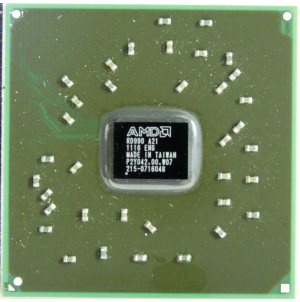

Под броней системы охлаждения спрятались логические чипы AMD 990FX + SB950.

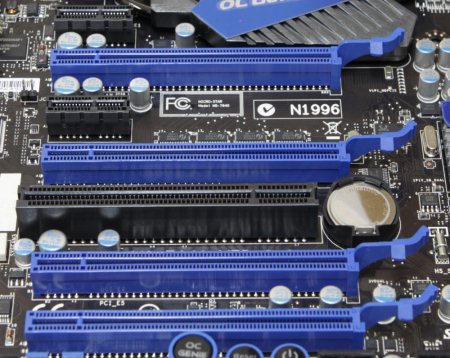

Первый из них получил 42 линии PCI-e. В связи с этим на плате можно обнаружить два полноскоростных слота PCI-e x16. Ещё два работают на скоростях х8 и x4.
Другими словами, если задействовать их все, то получится формула х16+х8+х8+х4. Помимо них есть два слота PCI-e x1 и один обычный PCI. Поддерживаются технологии SLI и CrossFireX.
Для поддержки накопителей на плате распаяно три сдвоенных разъёма SATA 3. Все они представлены посредством интегрированного в южный мост контроллера.
реклама

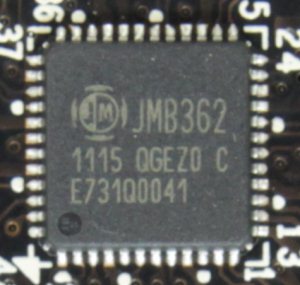

Два порта eSATA на задней панели обеспечивает микросхема JMicron JMB362.

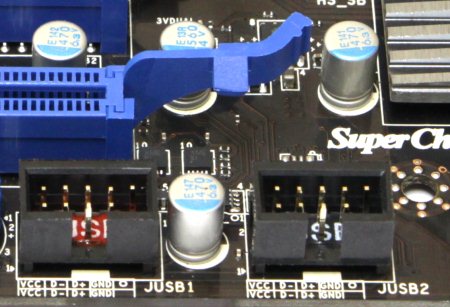

По нижнему краю платы размещены две колодки шины USB 2.0 для подключения четырёх устройств. На задней панели можно обнаружить ещё шесть разъёмов, два из которых комбинированы с eSATA. Всё это богатство реализовано встроенным в южный мост контроллером.

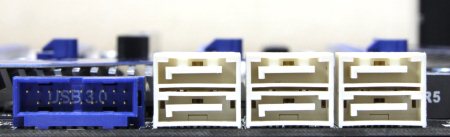

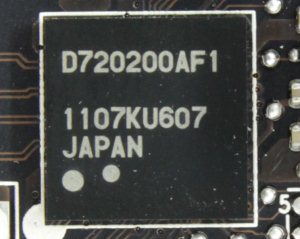

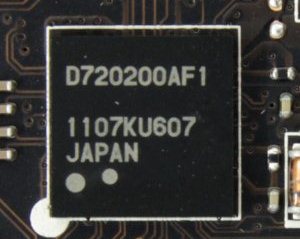

Есть и поддержка современного интерфейса USB 3.0. Два таких разъёма находятся на задней панели и ещё одну колодку можно найти рядом с портами SATA. Их наличие стало возможным благодаря использованию контроллеров NEC D720200AF1, которые распаяны неподалёку.
В правом нижнем углу расположены коннекторы для подключения кнопок и индикаторов корпуса.
Рядом находятся два семисегментных индикатора POST-кодов, которые отображают процесс загрузки и инициализации. Здесь же находится джампер сброса настроек BIOS. Его функции дублирует «кругляш» ClrCMOS на задней панели.

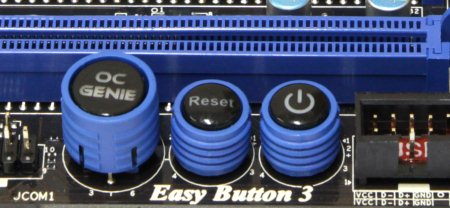

По нижнему краю левее колодок USB находятся вспомогательные кнопки.
Одна из них с надписью OC GENIE скорее похожа на переключатель, у которого есть два состояния. В первом из них - зажатом происходит активация «гениального» режима, что в итоге приводит к автоматическому увеличению частот системной шины и памяти. Остальные две – это кнопки Power и Reset.
Ещё левее находится разъём COM порта и колодка IEEE1394.
реклама

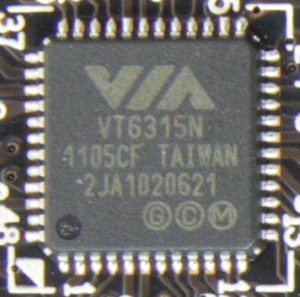

Последняя представлена контроллером VIA VT6315N. Ещё один порт этого интерфейса вынесен на заднюю панель.

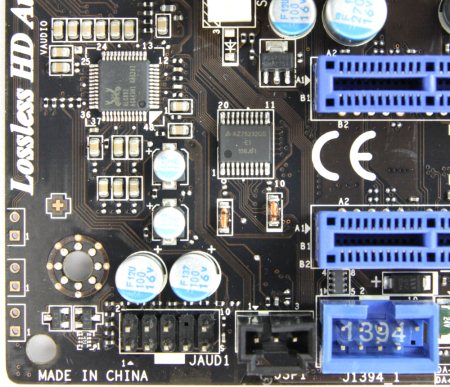

В левом нижнем углу находится восьмиканальный звуковой кодек, реализованный микросхемой Realtek ALC892.
По соседству с ним находится разъёмы для подключения передней аудиопанели и CD-In.

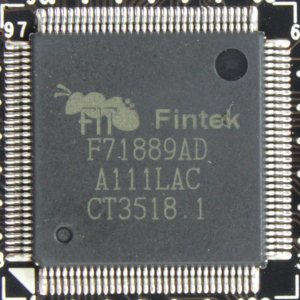

По левому краю платы можно обнаружить контроллер ввода/вывода и мониторинга Fintek F71889AD.

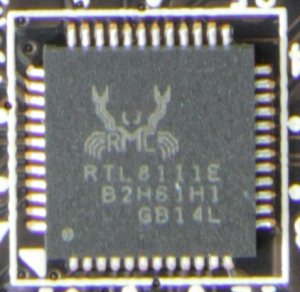

За разъёмами задней панели находится «чип» сетевого адаптера Realtek RTL8111E.

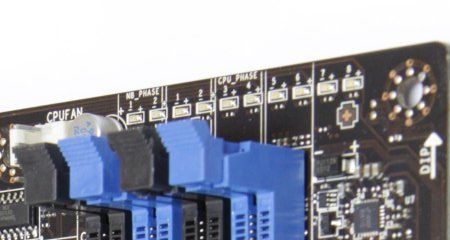

Чуть выше модулей памяти разместились несколько светодиодов с голубым свечением.
Они показывают количество активных фаз питания.

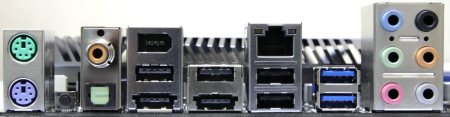

На задней панели можно обнаружить следующее:
- Один разъём PS/2 для клавиатуры;
- Один разъём PS/2 для мыши;
- Один оптический S/PDIF Out коннектор;
- Один коаксиальный S/PDIF Out коннектор;
- Один разъём IEEE1394a;
- Четыре разъёма USB 2.0;
- Два комбинированных разъёма USB 2.0 / eSATA;
- Два разъёма USB 3.0;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов minijack;
- Одна кнопка ClrCMOS.
Совершенно непонятно, зачем нужно два PS/2 разъёма, и это на фоне малого числа портов USB 2.0.
Технические характеристики
|
|
Системная шина, частота | Hyper Transport 5.2 ГТ/с |
Системная логика | AMD 990FX + SB950 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 (разгон) МГц |
Слоты расширения | 4 - PCIe 2.0 x16 2 - PCIe 2.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | SLI, CrossFireX, (x16+x8+x8+x4). |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/c порта – AMD SB950; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | нет; 2x eSATA 3.0 Гбит - Jmicron JMB362. |
Сеть | 1х Realtek RTL8111E |
Аудио | Realtek ALC892 – восьмиканальный HD аудиокодек |
USB 2.0 | 4+6x USB 2.0 (AMD SB950) |
USB 3.0 | 2+2x USB 3.0 (NEC D720200AF1) |
IEEE-1394 | 2x 1394a (VIA VT6315N) |
Системный мониторинг | Fintek F71889AD |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 Клавиатура 1x PS/2 Мышь 4x USB 2.0/1.1 2x USB 2.0 / eSATA 2x USB 3.0 1х IEEE1394 1x S/PDIF Optical Out 1x RJ45 6x 3,5 мм Jack 1x ClrCMOS |
Фирменные технологии | Military Class II OC Genie II THX TruStudio PRO Super Charger M-Flash A.P.S. Winki 3 USB Safeguard DrMOS 3TB+ Infinity |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
