Тестовый стенд
В тестируемом корпусе собиралась следующая система:
Материнская плата: | Gigabyte GA-Z68X-UD7-B3 (Intel Z68 Express, BIOS ver. F6). |
Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
Видеосистема: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 4 шт. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Привод: | DVD±RW Pioneer «Radical Black» :). |
Особенности сборки
Материнская плата в тестируемом корпусе устанавливается на стандартные шестимиллиметровые в высоту стойки, вкручивающиеся в поддон. Официально поддерживаются лишь ATX и Micro-ATX.
реклама

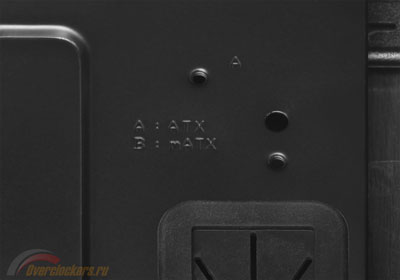

Соответствующие каждому форм-фактору монтажные отверстия промаркированы, а в углу на поддоне можно обнаружить расшифровку обозначений. К сожалению, подписи не везде соответствуют действительности, что может вызвать затруднения у неопытного пользователя. Проблемы с документацией у Fractal Design Define R3 становятся какими-то хроническими...

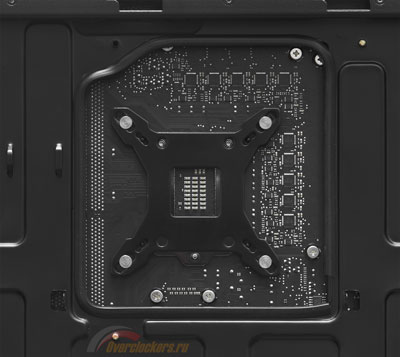

Как видно, полноразмерной плате в корпусе просторно. При необходимости прямо в нем можно было бы (де-)монтировать даже крупную систему охлаждения CPU. Тем более, что крупный вырез в поддоне действительно должен позволить это сделать и в том случае, если крепление кулера будет использовать backplate.
А вот без ограничений по высоте башенного охладителя обойтись не удалось. Стендовый Thermalright Ultra-120 eXtreme с его 158 мм практически упирался в боковую панель корпуса. В Fractal Design Define R3 без проблем разместится лишь кулер не выше 160 мм.
Разобравшись с материнской платой и процессорной системой охлаждения, переходим к установке жестких дисков. Для этого в тестируемом корпусе используются специальные выдвижные рамки.
реклама

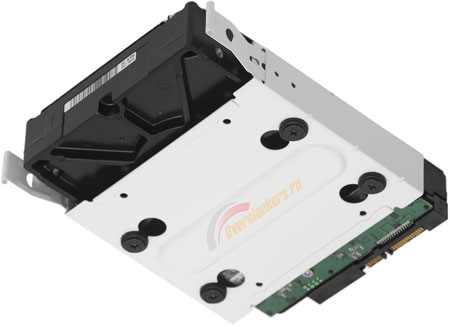

Винчестеры прикручиваются к ним специальными винтами снизу, при этом контакт осуществляется через виброизолирующие резиновые прокладки.
В рамках присутствует и второй набор монтажных отверстий – для 2.5”-накопителей. Но мобильный HDD или SSD уже будет напрямую контактировать с их сталью.
Прикрутив жесткий диск к рамке, просто задвигаем ее в корзину до щелчка.
Винчестеры в тестируемом корпусе располагаются вольготно, между соседними – более сантиметра свободного пространства. У фронтального вентилятора не должно возникнуть проблем с их продувом.
Что касается пятидюймовых накопителей, то их предлагается просто прикручивать к направляющим. В комплекте есть как винты M3 с накатанной головкой, так и обычные. Поскольку отвертку уже и так пришлось задействовать, я предпочел использовать последние.

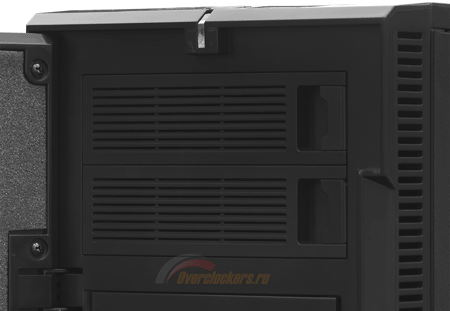

Мне понравилось, как снимаются в Fractal Design Define R3 заглушки соответствующих отсеков. Они оснащены ручкой-упором, после откидывания которого просто открываются вбок:
Для своего форм-фактора корпус довольно глубокий. Поэтому неудивительно, что в нем не возникает проблем с установкой длинных пятидюймовых устройств. Стендовый 180-миллиметровый при́вод Pioneer даже не выступал за пределы своих направляющих. От материнской платы его при этом отделяло добрых шесть сантиметров.
