Технические характеристики
|
|
Системная логика | Intel Z68 |
Оперативная память | 4x DDR3-1066/1333/1600/1866/2133; Поддержка Extreme Memory Profiles. |
Слоты расширения | 1x PCIe 2.0 x16; 1x PCIe 2.0 8x; 1x PCIe 2.0 4x; 4x PCI. |
Режимы работы видеосистемы | PCIe 2.0 16x, PCIe 2.0 8x+8x, PCIe 2.0 8x+8x+4х; Поддержка технологии ATI CrossFire. |
Разъемы под накопители | 4x SATA 3 Gb/s Intel Z68; 2x SATA 6 Gb/s Intel Z68; 2x SATA 6 Gb/s Marvell 9172. |
Сетевой адаптер | Marvell 88E8057; 10/100/1000 Мбит/с LAN. |
Аудиокодек | ALC892. |
USB | 2x USB 3.0/2.0 (задняя панель); 4x USB 2.0/1.1 (задняя панель) Intel Z68; 8x USB 2.0 (внутренние разъемы платы). |
Bluetooth | v. 2.1 EDR; Atheros AR3011. |
Разъемы задней панели | 1x PS/2; VGA; DVI; HDMI; DisplayPort; 2x USB 3.0/2.0; 4x USB 2.0/1.1 Intel Z68; 6x аналоговый аудиовыход («мини-джек»); 1x S/PDIF (оптический); 1x RJ-45. |
Комплектация | Диск с драйверами и утилитами; 6x шлейф SATA; Заглушка задней панели для корпуса; Инструкция. |
Внутренние разъемы | 4x SATA 6 Gb/s; 4x SATA 3 Gb/s; 8x USB 2.0/1.1; 1x S/PDIF Out; 1x Front panel audio. |
Разъемы для подключения вентиляторов | 1x 4-pin; 4x 3-pin. |
Форм-фактор | ATX. |
Габариты, мм | 305 x 244. |
Тестовый стенд
- Материнская плата: Sapphire Pure Platinum Z68 (BIOS v. 4.6.4);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Система охлаждения процессора: Noctua NH-D14 (2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарты: Radeon HD 6970 (reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Разгон
Здесь все просто. В прошлый раз модель Pure Black P67 показала неплохие результаты, но чуть уступила стендовой ASUS P8P67 Pro. Разрыв составлял 100-300 МГц в зависимости от режима. Пришло время проверить, «догнала» ли новая плата «старый добрый» ASUS благодаря своему усиленному преобразователю питания и расширенным возможностей по настройке.
Для начала зададим точку отсчета. За эталон взяты два самых тяжелых режима:
реклама

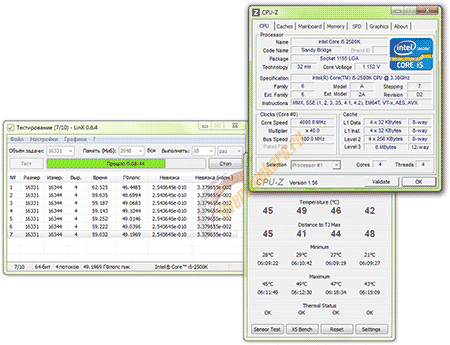

4000 МГц при низком напряжении 1.15 В.

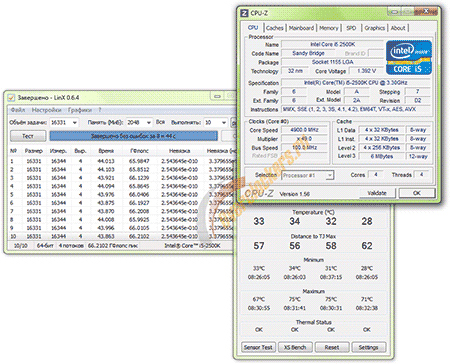

4900 МГц при напряжении 1.4 В.

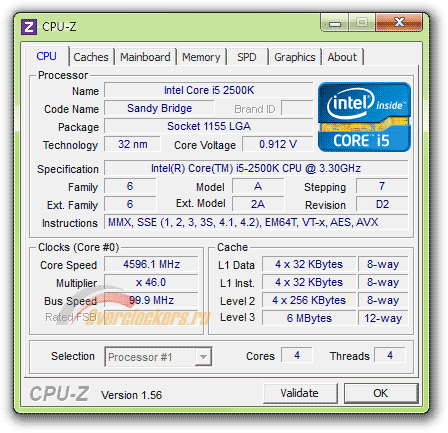

Эти показатели как раз и были получены на плате ASUS. Модель Sapphire Pure показала худшие результаты. Плата отказалась стартовать на частоте 4000 МГц при таком низком напряжении, для успешного запуска было необходимо выставить ~1.17 В. Максимальная частота, которой удалось достичь при 1.4 В (это напряжение считается «безопасным» и пригодным для повседневного использования) составила только 4600 МГц.

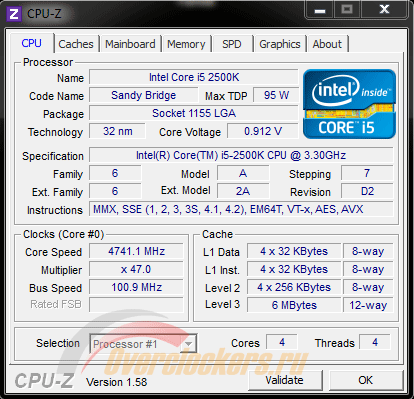

Проверка показала, что на Pure Platinum тот же процессор может достичь более высоких частот.
реклама
При этом был использован самый жесткий алгоритм работы Loadline Callibration («100%») и максимальные частоты PWM для CPU и VTT (600 и 500 КГц соответственно).
Итак, продукт Sapphire так и не смог дотянуть до показателей материнской платы ASUS, но прогресс налицо. Разница стала исчезающе малой и модель Sapphire Pure Platinum можно смело рекомендовать для «домашнего» оверклокинга с использование воздушного или водяного охлаждения.
Сам процесс разгона происходил без малейших эксцессов – плата отработала как часы. Конечно, в ходе оверклокинга система демонстрировала нестабильность при выставлении слишком высокой частоты CPU, но и в этом случае все было понятно и предсказуемо: компьютер перезагружался и сообщал «Overclocking failed», предлагая перейти в BIOS Setup.
Заключение
В этот раз материал получился удивительно «добрым», несмотря на мою привычку придираться даже к удачным образцам «железа». Объяснение одно - конструкторы Sapphire на самом деле провели реальную работу и устранили большую часть недостатков, отмеченных при тестировании платы Pure Black. Если предыдущая модель из-за наличия контроллера Lucid Hydra была неоправданно дорогой и скорее походила на «выставочный образец», демонстрирующий инженерный потенциал компании, то новая «материнка» - отличный продукт, готовый побороться за кошельки покупателей в своей рыночной нише.
А вот с определением данной «ниши» есть проблемы. Пусть продукция Sapphire и распространена на российском рынке, но это касается исключительно видеокарт, и, в меньшей степени, блоков питания и систем Mini-PC. Материнские платы производителя встречаются на прилавках крайне редко. Модель Pure Platinum появилась совсем недавно – поэтому её пока нет в продаже ни в одном из интернет-магазинов. Остается ждать, при грамотной ценовой политике устойчивый спрос новинке обеспечен, ведь по комплексу потребительских характеристик она не уступает многим широко распространенным моделям серий ASUS P8Z68 или GIGABYTE GA-Z68.
Выражаем благодарность:
- Компании Sapphire за предоставленную на тестирование материнскую плату Sapphire Pure Platinum Z68.
