Обзор и тестирование корпуса Zalman GS1200 (страница 4)
реклама
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
Материнская плата: | Gigabyte GA-Z68X-UD7-B3 (Intel Z68 Express, BIOS ver.F6). |
Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
Видеокарта: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970, 2 шт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 4 шт. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Привод: | Pioneer DVD±RW «Radical Black» :). |
Особенности сборки
Материнская плата в Zalman GS1200 устанавливается на стандартные шестимиллиметровые в высоту стойки, вкручивающиеся в поддон. По умолчанию установлены девять – соответствующие полноразмерному ATX.
По факту поддерживаются и остальные основные форматы: Micro-ATX, Extended-ATX и Mini-ITX. Но в официальном перечне технических характеристик последний отсутствует. А в руководстве пользователя и вовсе приводится схема лишь для двух типов материнских плат.
реклама
При этом монтажные отверстия в поддоне никак не промаркированы, у неопытного пользователя с выбором необходимых могут возникнуть проблемы. Впрочем, абсолютному большинству из них наверняка не придется об этом заботиться, поскольку они, как и я, выберут стандартную ATX-плату.

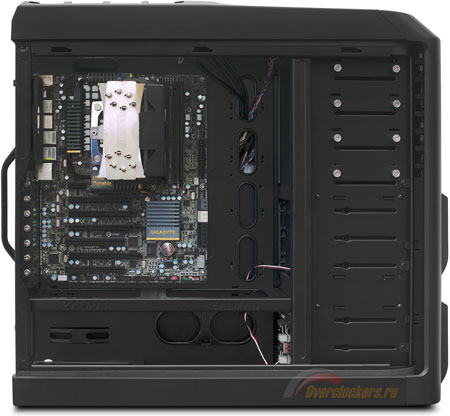

Даже полноразмерной «материнке» в крупном корпусе очень просторно. Лишь снизу рама, отделяющая отсек блока питания, располагается в полутора сантиметрах от нее. Тогда как сверху и особенно спереди от платы свободного места с избытком.

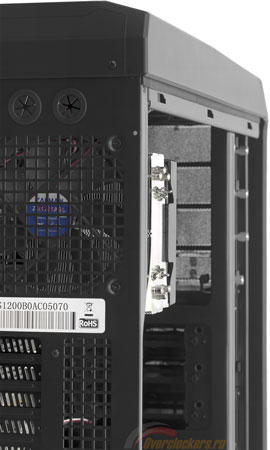

Не обманывает производитель и говоря о том, что в GS1200 без проблем разместятся процессорные системы охлаждения высотой до 170 мм. Почти 160-миллиметровый стендовый Thermalright Ultra-120 eXtreme не доставал до боковой стенки более сантиметра. А установленный на ней вентилятор не выступает внутрь корпуса ни на миллиметр.

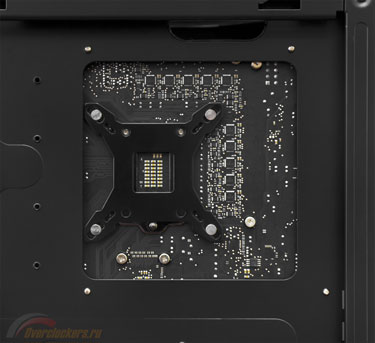

Правда, вот с установкой прямо в корпусе систем охлаждения, чьи крепления используют backplate, могут возникнуть проблемы. На стендовой плате Gigabyte GA-Z68X-UD7-B3 процессорный разъем расположен не так уж и нестандартно (а скорее даже вполне стандартно). Но универсальная крестовина Thermalright для процессорных разъемов Intel все равно не помещалась в предназначенный для нее вырез в поддоне.
реклама
Далее устанавливаем жесткие диски. Они в корпус помещаются снаружи. Слегка (даже слишком, пожалуй) нажимаем на верхнюю часть крышки нужного отсека, и она откидывается.

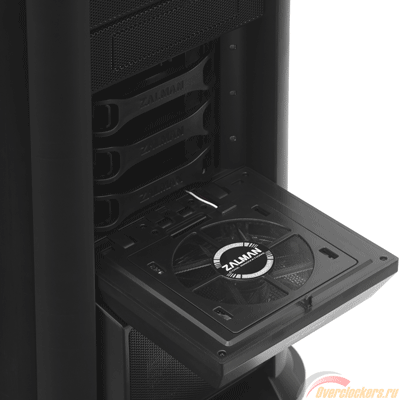

В отсутствие ножек корпуса нижняя грозит упереться в поверхность, на которую установлен Zalman GS1200, и не открыться до конца. Проблема решается элементарно: либо одеваем ножки, либо ставим корпус на край стола. Но я все равно проиллюстрирую выдвигание салазок на примере верхней корзины:

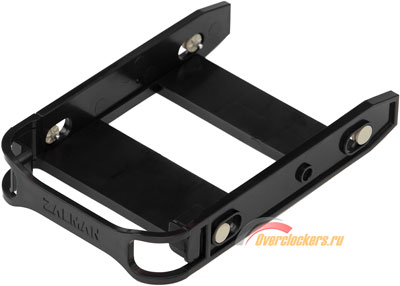

Да, жесткие диски крепятся к простеньким пластиковым рамкам. Контактировать они должны через эластичные виброизоляционные прокладки, но на практике этого не происходит – винчестер соприкасается и с черным пластиком салазок.
К счастью, рамку хотя бы не приходится разгибать, чтобы засунуть в нее жесткий диск – она здесь составная:

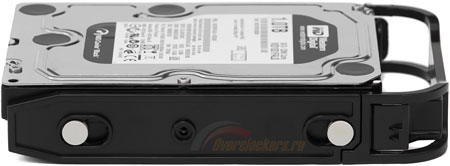

В результате никаких проблем с тем, чтобы установить винчестер, не возникает.
Просто задвигаем его в корзину, и готово:
Жесткие диски внутри Zalman GS1200 располагаются плотно, зазор между соседними в корзине – порядка полсантиметра. Небольшим фронтальным вентиляторам будет непросто обеспечить HDD достаточное охлаждение.
