Обзор и тестирование корпуса Zalman GS1200 (страница 7)
реклама
Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.58, Gigabyte Easy Tune 6. |
Прогрев GPU: | Fur Mark 1.9.1 («бублик»). |
Разгон и мониторинг видеокарты: | MSI Afterburner 2.1.0. |
Прогрев HDD: | IOMeter. |
Мониторинг температур HDD: | SpeedFan 4.44. |
Методика тестирования
Уровень шума и эффективность системы охлаждения Zalman GS1200 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i7-2600K был разогнан до 4800 МГц путем повышения коэффициента умножения до значения 48. При этом его напряжение пришлось увеличить до 1.40 В (CPU-Z даже в последней версии 1.58 не научился правильно считывать вольтаж процессоров семейства Sandy Bridge на материнских платах Gigabyte, на выдаваемое им значение просьба не обращать внимания).
реклама
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), Gigabyte Easy Tune 6 (напряжение). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–24–2T.

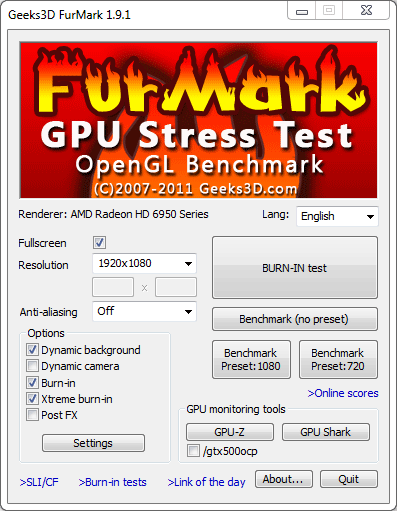

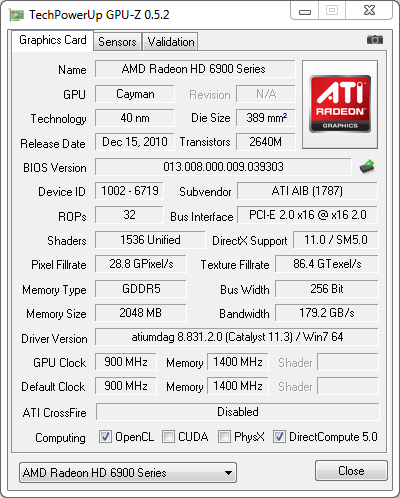

Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 900 и 1400 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.9.1 со следующими настройками:

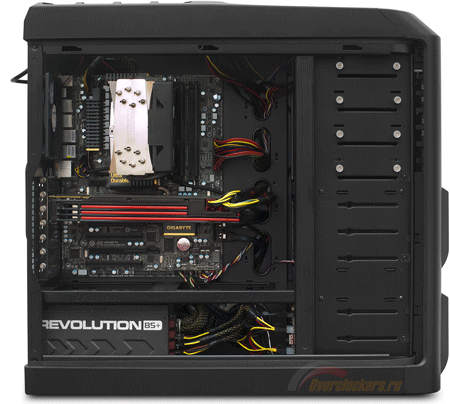

Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напомню, что Zalman GS1200 тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 6950 @ 6970:
реклама
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Винчестеры нагружались в тесте «Access Time» пакета IOMeter. На графиках представлен тот жесткий диск, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов Цельсия.
Корпус тестировался при обоих положениях регулятора оборотов фронтальных вентиляторов (HDD Fans Low и HDD Fans High на графиках).
Шум
Для проверки акустических параметров система в Zalman GS1200 и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
3.0 | 1.0 | 0.3 m
Включите JavaScript, чтобы видеть графики
реклама* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Для большого игрового корпуса результаты неплохи. Особенно в первом режиме работы фронтальных вентиляторов. Тихим Zalman GS1200 не назовешь даже в нем, но большинство целевой аудитории наверняка останется довольно: характер шума его вентиляторов не самый раздражающий.
Впрочем, в большом игровом корпусе главное – как его система охлаждения справляется со своими прямыми обязанностями. Давайте проверим!
Охлаждение
Для начала в конфигурации с одной видеокартой Radeon HD 6950 @ 6970:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
У процессора и видеокарты все в порядке. Они практически не зависят от скорости вращения фронтальных вентиляторов. Боковой «великан» поставляет им достаточно воздуха, чтобы обеспечить заметно лучший, чем на открытом стенде, температурный режим. При этом турбина ускорителя в Zalman GS1200 под нагрузкой в корпусе крутится гораздо медленнее, что обеспечивает системе суммарно более низкий уровень шума.
К сожалению, с жесткими дисками все обстоит не так хорошо. Особенно на низких оборотах их вентиляторов. Более 40 градусов – это очень высокая температура для винчестера в большом игровом корпусе. Увеличение скорости вращения «вертушек» позволяет снизить ее на три градуса. Но какой ценой (посмотрите на график с уровнем шума)! Да и этот результат сложно назвать выдающимся, в лучшем случае он является средним.
К счастью, при появлении в системе еще одной видеокарты температуры HDD не растут. А вот как добавление второго Radeon HD 6950 @ 6970 повлияет на температурные режимы CPU и собственно пары GPU, посмотреть очень даже интересно:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 1 Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 2 Temp, °C
Включите JavaScript, чтобы видеть графики
Центральному процессору, окруженному с двух сторон 200-миллиметровыми вентиляторами, все равно: его температура в корпусе, похоже, от остального «железа» вообще не зависит.
Плотно установленным видеокартам, конечно, «потеплело». Но и здесь корпус показывает рост показателей чуть меньше, чем на открытом стенде. То есть разрыв - что по температурам, что по уровню шума – только увеличивается.
Все вышеописанные неоднозначные результаты приводят нас к такому же заключению.
