Обзор и тестирование материнской платы Gigabyte GA-H67MA-UD2H

Оглавление

Вступление

Новая платформа Intel под сокет 1155 нацелена на рынок недорогих решений, представляющих собой офисные печатные машинки или медиацентры начального уровня. Об этом косвенно свидетельствует огромный парк чипсетов именно для использования в сегменте SOHO (Small Office, HOme): H67, H61, Q67, Q65, B65. Ошибка интегрированного контроллера SATA II их не обошла, соответственно, основанные на них модели аналогично старшим подверглись системе отзывов и модернизации на новый степпинг B3.

С технологической точки зрения «новый офис» стоит на вершине достижений Intel. Прежде всего, это хорошенько переработанное графическое ядро, хотя и без поддержки DX11, что является минусом и выглядит даже несколько странно в эпоху повсеместного внедрения тесселяции. Но, положа руку на сердце, можно смело сказать - для офисного использования все нововведения не столь актуальны. Основной упор компания сделала на извлечении максимума производительности в пересчёте на 1 Вт потребляемой энергии. Другими словами, энергоэффективность новой платформы находится на очень высоком уровне.

В данной статье будет рассмотрена плата Gigabyte GA-H67MA-UD2H, которая является весьма неоднозначным продуктом, что справедливо и для всех плат, в основу которых лег чипсет Intel H67.

Упаковка и комплектация

Коробка сделана в стиле «Gigabyte». Кто не в курсе – просто посмотрите на фотографию.

449x450  40 KB

Традиционный белый фон с яркими надписями и логотипами. Вверху слева чёрным шрифтом нанесён логотип производителя. Чуть ниже яркими крупными буквами указано наименование модели. И практически всю правую половину занимает огромная объёмная двойка. Слева от неё можно увидеть пару логотипов Intel. Обратная сторона от лицевой не отстает, а кое в чем даже перегоняет.





444x450  50 KB

В правом верхнем углу напечатана небольшая фотография платы, а левее крупными, яркими цветными буквами обозначена её модель - H67MA-UD2H. Под этой импровизированной шапкой идёт конгломерат различных вставок, наглядно демонстрирующих превосходство данного продукта. В частности, прямо под ней есть подробное описание технологии Ultra Durable 3, а посередине (куда же без них) расписаны преимущества современных интерфейсов.

Поскольку плата, приехавшая на тестирование, была лишена комплекта, то можно смело переходить к изучению её особенностей.

Дизайн и особенности платы

Итак, перед нами - плата стандарта mATX. Цветовая гамма характерна для большинства изделий производства Gigabyte.

432x450  74 KB. Big one: 1439x1500  537 KB

Тот же, ставший традицией, синий текстолит с сочетанием разъёмов белого и голубых цветов. При скромных габаритах удалось разместить все элементы на лицевой части, обратная сторона выглядит пустынной.

443x450  64 KB. Big one: 1475x1500  532 KB

На плате смонтирован процессорный сокет 1155, как следствие поддерживаются все существующие процессоры, выполненные в этом конструктиве. Для установки модулей памяти предусмотрено четыре слота: два белого и два голубого цветов. Заявлена поддержка памяти DDR3 800/1066/1333. К сожалению, других режимов (делителей) не предусмотрено, что удручает, ведь в свободной продаже давно есть модули с частотами свыше 1600. Максимально допустимый объём составляет 32 Гбайт (4 х 8 Гбайт).

450x140  28 KB. Big one: 1500x465  215 KB





Активация двухканального режима производится путем установки планок памяти в разъёмы одного цвета. Сразу отмечу, что использование суперкулеров больших габаритов может поставить крест на совместимости платы и модулей с высокими радиаторами, что не грозит обычным планкам.

450x311  33 KB. Big one: 1500x1038  202 KB

Для питания GA-H67MA-UD2H предназначены основный 24-х и дополнительный 8-ми контактные ATX разъёмы. В инструкции ничего не сказано о каких-либо других вариантах подключения, но с блоком питания 24+4 плата успешно завелась.

Про систему питания процессора производитель заявляет следущее:«Industry's Leading TRUE 8 Phase Power Design». Так ли это на самом деле? Управляющая микросхема ISL6364 представляет собой сдвоенный 4+1 фазный ШИМ-контроллер.

450x399  66 KB

Он отвечает за напряжения на линиях Vcore и Vcc_sa. Кроме этого, есть ещё один двухфазный контроллер ISL6322G, предназначенный для питания контроллера памяти (Vcc_io).

450x355  55 KB

От основной управляющей микросхемы ISL6364 сигналы расходятся на пять частотных делителей (раздвоителей фаз), маркированных как 617С FKZC.

300x247  20 KB

А от них к десяти мосфетам типа DrMOS с маркировкой SiC769CD.





450x412  66 KB. Big one: 1500x1373  423 KB

Их смысл раскрывает вот такая схема.

450x165  18 KB

По сути, подобная интеграция позволяет уменьшить себестоимость и сэкономить пространство при распайке компонентов на печатной плате.

300x196  23 KB. Big one: 1500x982  349 KB 300x196  20 KB. Big one: 1500x1165  282 KB

Так же, как и на платах семейства P8P67, здесь применяется четырёхканальный операционный усилитель AZ324M-Е1.

434x450  77 KB. Big one: 1448x1500  489 KB

В целом система питания очень неплоха, что должно положительно отразиться на стабильности работы и возможности разгона.

450x300  49 KB. Big one: 1500x1000  284 KB

Мосфеты накрыты двумя алюминиевыми радиаторами серого цвета, с синими вставками по одному краю у каждого.





200x163  10 KB. Big one: 600x488  51 KB 200x163  11 KB. Big one: 600x498  53 KB

300x163  7 KB. Big one: 600x495  33 KB

Они относительно большие и никак не связаны между собой. Из-за этого радиаторы держатся очень неустойчиво, чему способствует и крепление двумя пластиковыми клипсами на пружинках. Прижимная сила настолько мала, что они буквально шатаются на своих местах. В качестве термоинтерфейса применяется термопрокладка серого цвета толщиной около 1 мм.

Ещё один радиатор расположен на чипсете H67. Он также изготовлен из алюминия и выполнен в той же цветовой гамме.

300x284  14 KB. Big one: 1500x1418  184 KB 300x284  12 KB. Big one: 1500x1242  184 KB

Этот радиатор напротив – низкий, с малым числом рёбер. Обратите внимание, что та самая вставка синего цвета прикручена к основной части винтами. Аналогичная картина наблюдается и на мосфетных радиаторах. Цель подобного творения не очень-то ясна. В качестве термоинтерфейса используется розовая «терможвачка».

Под радиатором скрывается микросхема Intel H67. По своим габаритам она не отличается от P67, и в дополнение ко всему основана на старой ревизии B2.

450x447  41 KB

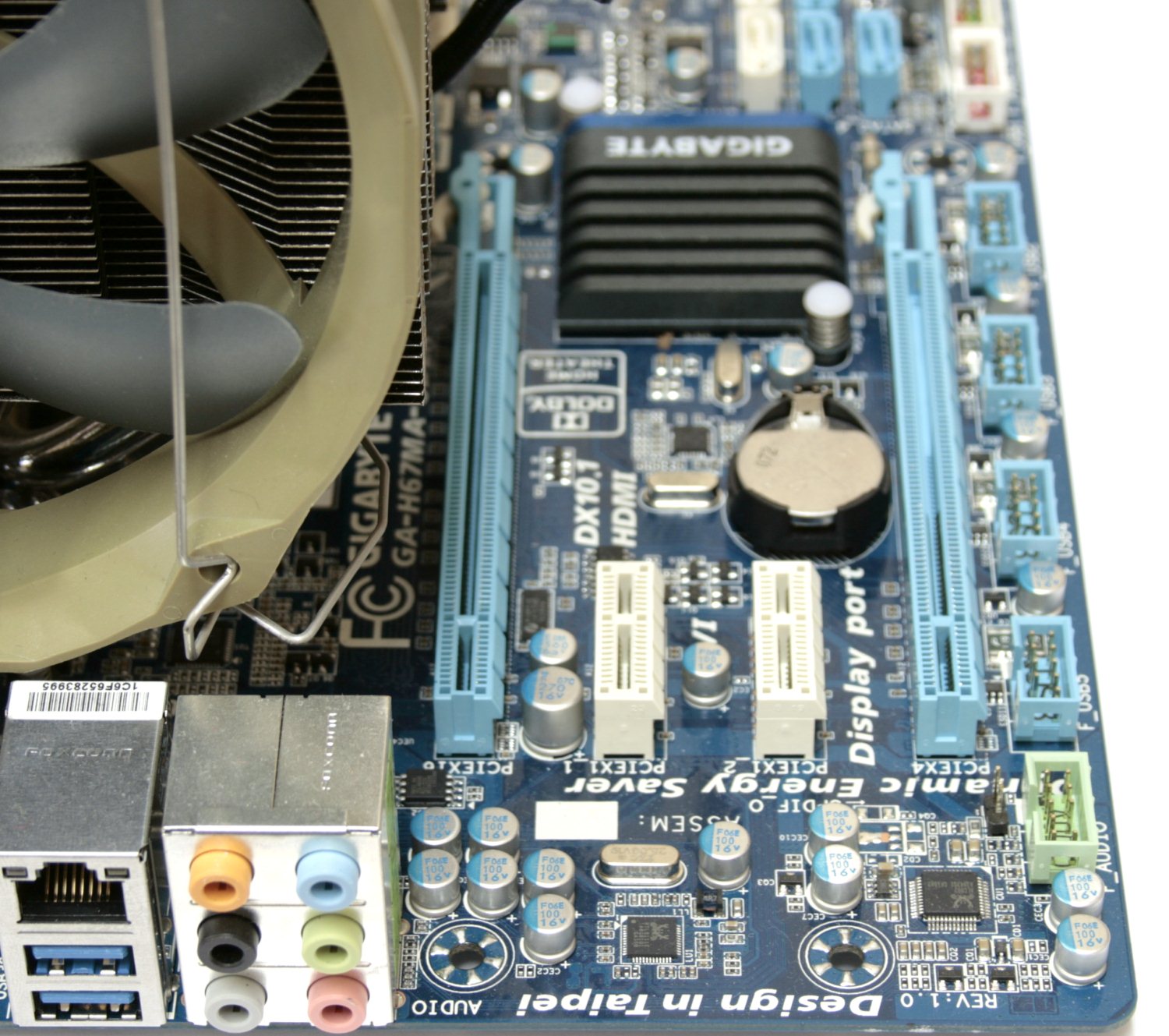

Возможности расширения обеспечиваются двумя слотами PCI-e x16.

450x300  64 KB. Big one: 1500x1000  441 KB

Справедливости ради, стоит отметить, что самый нижний может функционировать только в режиме PCI-e x4. Таким образом, официально поддерживается режим CrossFireX с работой по формуле 16+4. Между двумя «большими» разместили пару слотов PCI-e x1. И здесь всплывает спорный вопрос: «А где обычный PCI?». Устройств на этой шине выпущено очень много и они до сих пор продолжают выходить, поэтому, на мой взгляд, можно было распаять микросхему моста PCI-e – PCI (Intel H67 не поддерживает эту шину) и вместо одного из разъёмов PCI-e x1 смонтировать один простой PCI.

450x399  50 KB. Big one: 1500x1329  307 KB

Правее чипсета распаяно пять разъёмов SATA.

450x305  50 KB

Два из них, те, что белого цвета, соответствуют стандарту SATA 3, остальные три – SATA 2. Ещё на задней панели можно обнаружить один порт eSATA. Всё это добро реализовано при помощи интегрированных в чипсет соответствующих контроллеров. Многие уже слышали, что в один из них (SATA 2) вкралась ошибка при производстве. И компания Intel в срочном порядке представила ревизию чипа B3, где сей недостаток исправлен. Впрочем, ошибкой не затронуты два порта SATA 3, чего достаточно для многих пользователей.
