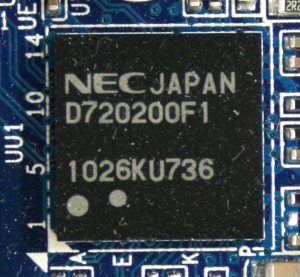

На задней панели расположились ещё четыре разъёма USB 2.0 и два USB 3.0. Последние реализованы отдельной микросхемой NEC D720200F1, которая расположена неподалёку.

В правом нижнем углу разместилась колодка COM-порта и разъёмы для подключения кнопок и индикаторов корпуса.

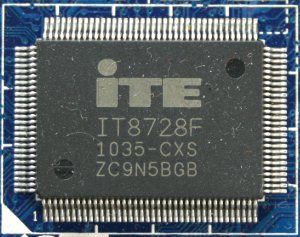

Выше, по правой стороне можно обнаружить контроллер ввода/вывода ITE IT8728F.

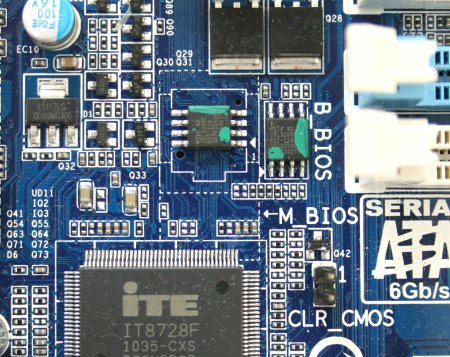

Еще чуть выше расположен джампер Clr CMOS (сброс BIOS), а левее две микросхемы BIOS.

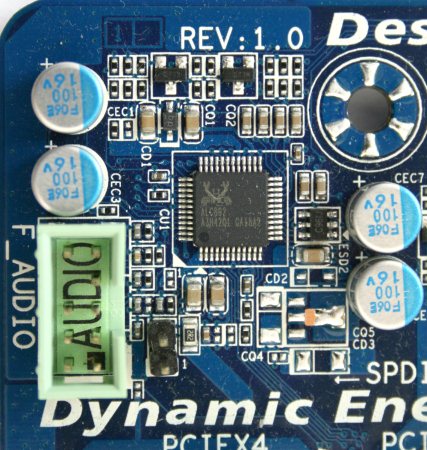

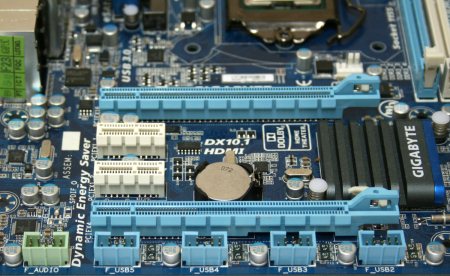

Левый нижний угол оккупирован звуковым кодеком. По нижнему краю распаян разъём передней аудиопанели.

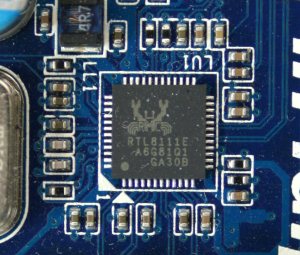

Рядом расположена микросхема восьмиканального звукового кодека Realtek ALC892. Над ней находится гигабитный сетевой адаптер Realtek RTL8111Е.

Вот собственно и всё богатство, хотя чего-то не хватает. Это контроллера и портов стандарта IEEE 1394. Данный интерфейс очень популярен в цифровых видеокамерах и некоторых внешних накопителях. Для некоторых его отсутствие будет явным минусом, ведь хозяину подобного устройства придётся покупать отдельную плату, да ещё и с интерфейсом PCI-e x1.

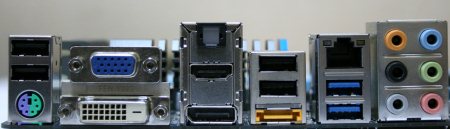

Обратим взор в сторону разъёмов задней панели.

• Один разъём PS/2 для клавиатуры или мыши;
• Один оптический S/PDIF Out коннектор;
• Один видеовыход D-SUB;
• Один видеовыход DVI-D;
• Один видеовыход HDMI;
• Один видеовыход Display Port;
• Четыре разъёма USB 2.0;
• Два разъёма USB 3.0;
• Один разъём eSATA;
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов minijack.

Технические характеристики

Возможности BIOS

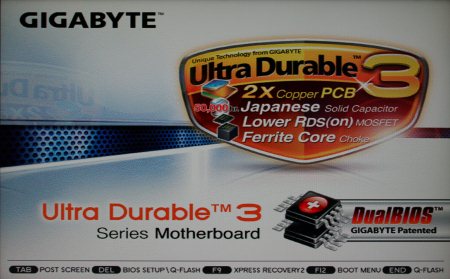

При запуске системы приветствует уже привычная заставка.

По традиции жмём кнопку «Del» и попадаем в меню настроек.

Классика. Старое, доброе, вечное. Компания Gigabyte решила обойти стороной новомодное веяние – EFI BIOS. Перед взором пользователя предстаёт классического вида меню, разделённое на два столбца. Первым пунктом в левом из них идёт MB Intelligent Tweaker (M.I.T.).

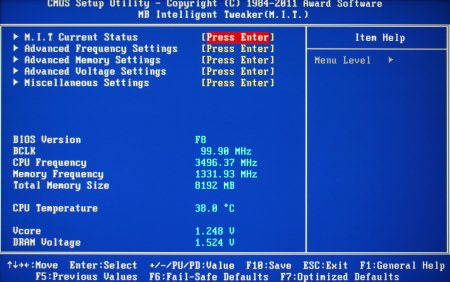

Как правило, на материнских платах производства Gigabyte этот раздел посвящается установкам частот, напряжений и прочих параметров для тонкой настройки системы или разгона. По сути, и здесь то же самое. Разница в том, что все настройки разделены по пяти группам, которые являются ссылками на другие страницы. Ниже можно увидеть краткую информацию о системе. Среди отображаемых параметров есть: версия BIOS, частоты системной шины, процессора и памяти, её объём, температура процессора, напряжения CPU и DDR.

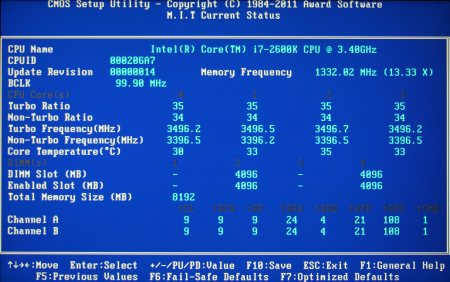

Первым из пяти пунктов вверху идёт M.I.T. Current Status.

Здесь отображается более детальная информация о турбомножителе, частоте процессора, объёме памяти и таймингах. За ним - пункт Advanced Frequency Settings.

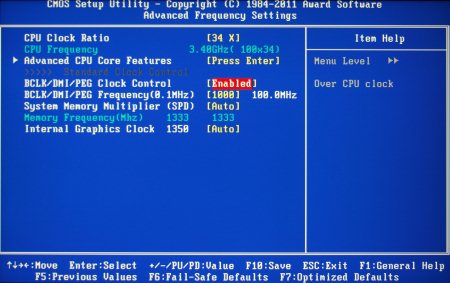

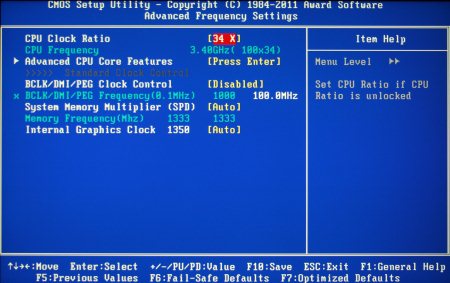

На этой странице осуществляются настройки множителей и частот системной шины и видеоядра. В самом верху устанавливается множитель процессора. По умолчанию он находится в максимальном значении. Ниже отображается результирующая частота. Далее идёт ссылка Advanced CPU Core Features.

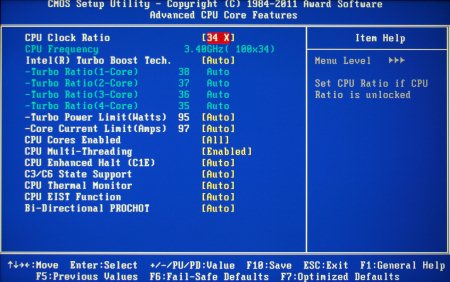

Здесь более тонко настраиваются энергосберегающие функции. К сожалению, поменять турбомножитель нельзя. Возвращаемся обратно.

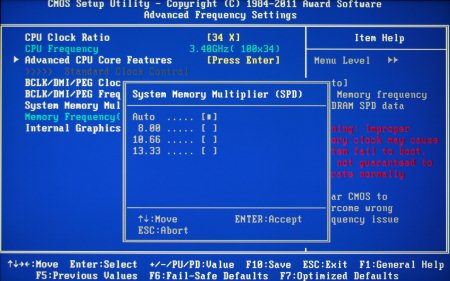

На очереди пункт изменения опорной частоты системной шины. По умолчанию она равна 100 МГц. Ни для кого не секрет, что платформа Sandy Bridge отошла от канонов классического разгона частотой шины, поэтому лучшие экземпляры материнских плат способны лишь покорить планку в 108 МГц, а это не так уж и много. Ниже идёт параметр, с помощью которого меняется делитель памяти.

Хорошо видно, что их всего три, поэтому память до умопомрачительных цифр разогнать не получится. А в самом конце стоит пункт, отвечающий за частоту интегрированного в процессор видеоядра.

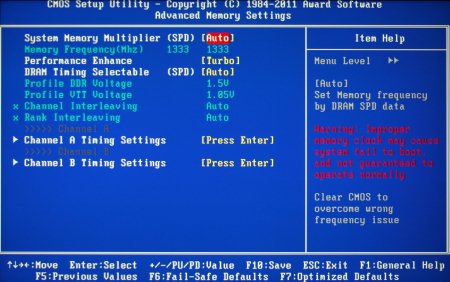

Возвращаемся на страницу M.I.T. Current Status и переходим к третьему пункту, который называется Advanced Memory Settings.

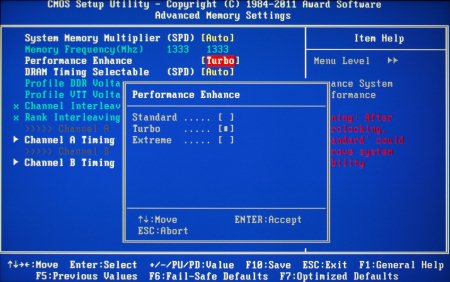

Сверху снова можно лицезреть делитель памяти. Чуть ниже - пункт Performance Enhance в котором есть три параметра: Standard, Turbo, Extreme. Нетрудно догадаться, что речь идёт о трёх режимах производительности.

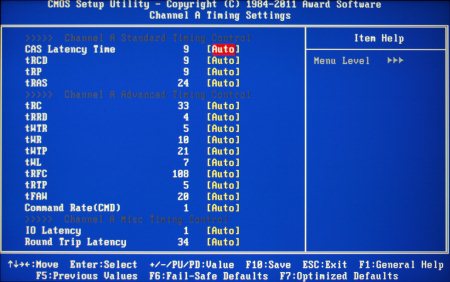

Далее следует пункт Dram Timing Selectable. Здесь также предусмотрено три режима: Auto, Quick, Expert. В первом случае все тайминги устанавливаются автоматически. Во втором происходит то же самое, но активными становятся два пункта ниже – это: Chanel Interleaving и Rank Interleaving. В последнем случае можно вручную устанавливать тайминги в самом нижнем пункте Channel A (B) Timing Settings.

Как обычно, количество регулируемых значений велико. Снова возвращаемся на страницу M.I.T. Current Status и переходим к следующему пункту Advanced Voltage Settings.

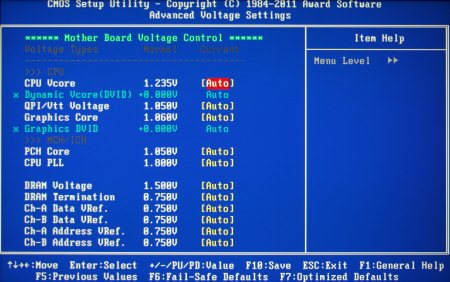

Данная страница целиком посвящена установкам напряжений. Компоненты и диапазоны:

• CPU Vcore (от 0.750 до 1.795 В с шагом 0.005 В);
• QPI/Vtt Voltage (от 0.900 до 1.500 В с шагом 0.02 В);
• Graphics Core (от 0.850 до 1.250 В и от 1.525 до 1.705 В с шагом 0.01 В, и от 1.250 до 1.525 В с шагом 0.005 В);
• PCH Core (от 0.900 до 1.500 В с шагом 0.02 В);
• CPU PLL (от 1.520 до 2.580 В с шагом 0.02 В);
• DRAM Voltage (от 1.100 до 2.400 В с шагом 0.02 В);
• DRAM Termination (от 0.800 до 1.700 В с шагом 0.00625 В);
• Ch-A Data Vref. (от 0.460 до 1.400 В с шагом 0.02 В);
• Ch-B Data Vref. (от 0.460 до 1.400 В с шагом 0.02 В);
• Ch-A Address Vref. (от 0.540 до 1.400 В с шагом 0.02 В);
• Ch-B Address Vref. (от 0.540 до 1.400 В с шагом 0.02 В).

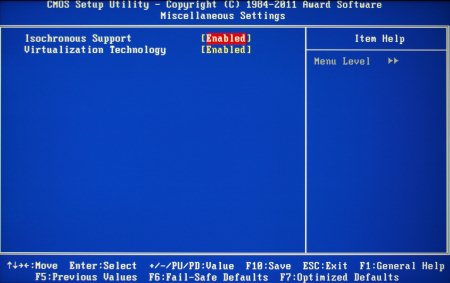

Пятым пунктом на странице M.I.T. Current Status идёт Miscellaneous Settings.

Здесь всего два пункта дополнительных настроек. Переходим ко второй строке в левом столбце основного меню - Standard CMOS Features.

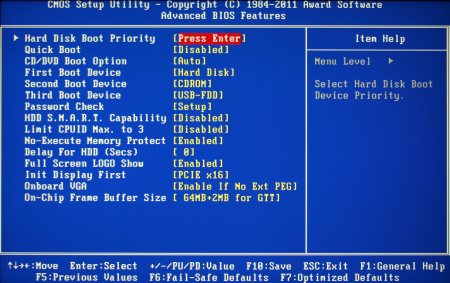

Вот уж где поистине стандартные установки: время, дата, параметры накопителей. В который уж раз возвращаемся в основное меню и переходим к следующему пункту с названием Advanced BIOS Features.

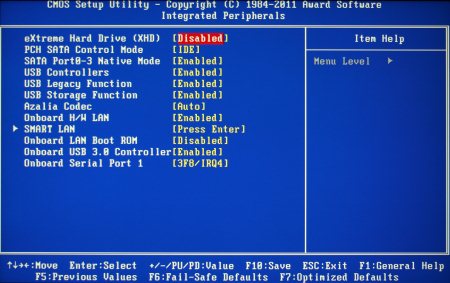

Тоже ничего необычного. Сверху ссылка на страницу выбора очерёдности жёстких дисков. Далее друг за другом следуют пункты выбора вариантов загрузки. В самом низу можно настроить объём выделяемой видеопамяти. Снова выходим в основное меню и выбираем очередной пункт - Integrated Peripherals.

Тоже заурядная по своей сути страница, название которой красноречиво свидетельствует само за себя. Сиречь о настройках периферийных контроллеров. Да и это звучит слишком громко, всё сводится к банальному вкл/выкл. Хотя нет, еще можно ещё выбрать режим SATA устройств. Следом в основном меню идёт ссылка Power Management Setup.

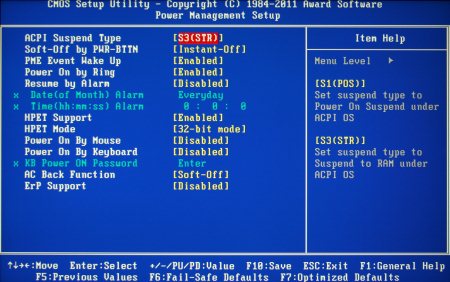

Здесь настраиваются различные функции управления питанием и всяческие режимы пробуждения компьютера. Замыкает левый столбик основного меню пункт PC Health Status.

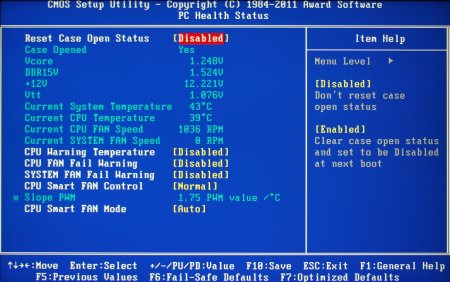

Да, на этой странице осуществляется мониторинг за напряжениями, температурами, количеством оборотов подключенных к плате вентиляторов. Там же производятся настройки сигнализации и аварийного отключения при достижении определённых температур. Ещё в самом низу можно выбрать режим работы процессорного вентилятора.

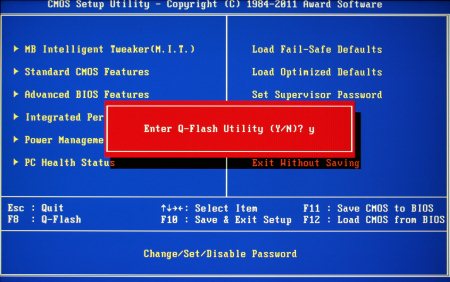

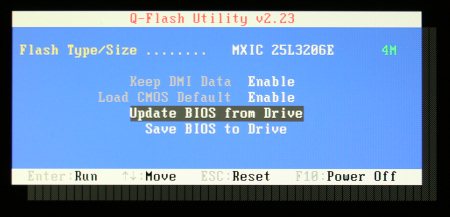

В BIOS интегрирован собственный прошивальщик, который называется Q-Flash. Для его запуска необходимо нажать кнопку F8, после чего на экране сразу же появится окошко:

При утвердительном ответе, запускается программа-прошивальщик, но, к слову сказать, с помощью неё прошить BIOS мне не удалось.

Это получилось сделать лишь из операционной системы посредством утилиты @BIOS.
