Система охлаждения корпуса
Система охлаждения тестируемого корпуса состоит из двух вентиляторов. Оба установлены в его задней верхней части и работают на выдув. В свете этого вызывает вопросы эффективность штатной защиты от пыли. Фильтрами оснащена только передняя панель корпуса, а засасываться воздух в него будет, что называется, «через все дыры», которых здесь более чем достаточно со всех сторон.

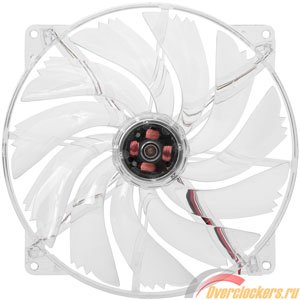

Основную работу в этом вопросе возьмет на себя прозрачный великан под верхней крышкой. Производитель его заявляет как 200-миллиметровый, но судя по маркировке, перед нами 170-мм вентилятор, а реальные измерения показывают, что истина где-то рядом посредине: диаметр рамки этой «вертушки» – около 185 мм.
реклама
Ее скромную ширину производитель, как мог, постарался компенсировать оптимизациями крыльчатки: 11 здешних лопастей обладают агрессивным профилем, а зубцы на краях вызывают в памяти вентиляторы Noctua.
«Вертушка» вращается со скоростью порядка 800 оборотов в минуту, по заявлению производителя ее уровень шума не должен превышать 15 дБА, а энергопотребление – 2.4 Вт (0.20 А).
Кроме того, этот прозрачный вентилятор оборудован подсветкой (не отключаемой). Четыре ярких синих светодиода не позволят корпусу «потеряться» в интерьере:
Второй вентилятор обладает более скромными характеристиками. Его глянцевая черная девятилопастная крыльчатка обходится без подсветки и вращается со скоростью около 1300 RPM, он всего лишь 120-миллиметровый, а уровень шума и потребление этой «вертушки» заявлены на уровне 17 дБА и 3.6 Вт (0.3 А) соответственно.
Вентиляторы даже подключаются по-разному: «стодвадцатка» – к трехконтактному разъему на материнской плате, а «стовосьмидесятипятка» :) – к четырехштырьковому коннектору блока питания. В последнем случае разъем сквозной, то есть количество свободных «хвостов» molex не уменьшается. А объединяет вентиляторы то, что их провода запрятаны в тканую оплетку – это, несомненно, порадует эстетов.
Каких-либо средств для регулировки скоростей вращения штатных вентиляторов в Thermaltake V6 BlacX Edition не предусмотрено. Но не волнуйтесь, в сегодняшнем тестировании будет достаточно различных режимов работы его системы охлаждения.
реклама
Ведь корпус можно дооснастить двумя 120-мм «вертушками»: на боковой панели напротив карт расширения и за корзиной жестких дисков. Итого получаем четыре варианта:
- Штатный режим, без дополнительных вентиляторов;
- Со «стодвадцаткой» на боковой панели (ему соответствует пометка «+ Side Fan» на графиках);
- С «вертушкой» за корзиной HDD («+ HDD Fan»);
- И с ними обоими («+ Two Fans»).
Правда, второй вентилятор в системе с двумя видеокартами не помещается, поэтому в такой конфигурации корпус тестировался только в двух первых режимах.
Вот так плавно разговор перешел к описанию методики тестирования.
Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.55, TMonitor 1.03. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур HDD: | SpeedFan 4.41. |
Методика тестирования
Уровень шума и эффективность системы охлаждения Thermaltake V6 BlacX Edition оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, для сравнения на диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение

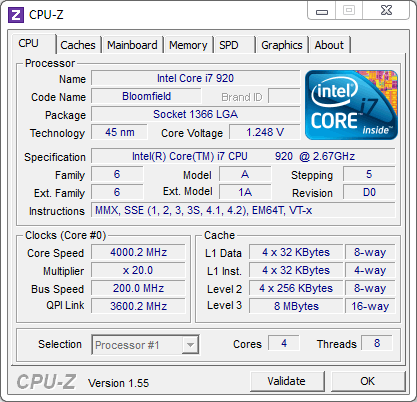

Стендовый процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц.
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

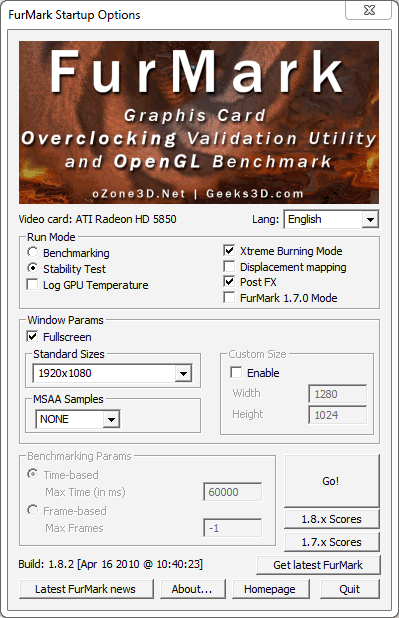

Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.8.2 со следующими настройками:
реклама

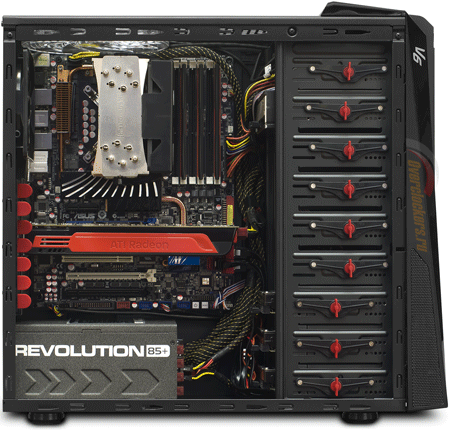

Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что Thermaltake V6 BlacX Edition тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 5850:
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 24–25 градусов Цельсия.
Шум
Для проверки акустических параметров система в Thermaltake V6 BlacX Edition и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 5850 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
<< лучше
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Для игрового корпуса – не так плохо. Но не забывайте, что в Thermaltake V6 BlacX Edition всего два вентилятора, причем один из них – большой, что должно положительно сказываться на шумовой эргономике корпуса. Но увы, эта «вертушка» достаточно скоростная – аж 800 RPM. Именно ее-то, в основном, здесь и слышно. Впрочем, и «стодвадцатка» на 1300 RPM – далеко не подарок, ее тоже не назовешь особенно тихой.
Но вообще целевая аудитория тестируемого корпуса считается не слишком притязательной в вопросах шумности (а точнее, «тихости») своих игровых систем. Допускаю, что большинство из них тестируемый корпус вполне устроит.
Давайте теперь посмотрим, как система охлаждения героя сегодняшнего обзора справляется со своими прямыми обязанностями.
Охлаждение
Для начала с одной видеокартой Radeon HD 5850:
<< лучше
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
Центральный процессор, находящийся в непосредственной близости от вытяжных вентиляторов, чувствует себя неплохо даже в штатном режиме. Хотя, конечно, немного настораживает отсутствие преимущества над открытым стендом.
Жестким дискам без прямого обдува и вовсе ненамного комфортнее в корпусе, чем вне его, их температура под нагрузкой выше 40 градусов.
И только с охлаждением видеокарты Thermaltake V6 BlacX Edition справляется хорошо безо всяких оговорок, причем даже в отсутствие дополнительных вентиляторов. Особенно приятно, что в нем турбина системы охлаждения Radeon HD 5850 при прогреве крутится немного медленнее, что дает небольшое (но заметное) снижение уровня шума всей системы (графический ускоритель под нагрузкой является там самым «громким» ее компонентом). А добавление боковой «стодвадцатки» и вовсе позволяет корпусу заметно опередить открытый стенд.
Некоторый эффект дает и установка вентилятора за корзиной для жестких дисков. Но больше, само-собой, он помогает собственно винчестерам. Здесь уже их температурный режим не вызывает вопросов.
Процессорному кулеру эта «вертушка» никак не помогает. А вот боковая «стодвадцатка» – вполне. Вместе же они позволяют корпусу заметно опередить открытый стенд по всем параметрам. Плюс к этому два дополнительных вентилятора заметно выравнивают баланс системы охлаждения корпуса, он уже будет изображать из себя пылесос не так рьяно. Еще бы стенку оснастили фильтром и убрали никому не нужное второе посадочное место для вентилятора под крышкой...
Но чем предаваться тщетным мечтам о благоразумии производителей корпусов, давайте лучше посмотрим, что изменится при добавлении в систему еще одного Radeon HD 5850:
<< лучше
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 1 Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 2 Temp, °C
Включите JavaScript, чтобы видеть графики
Такой сконцентрированный «выхлоп» в непосредственной близости от процессорного кулера хорош тем, что обеспечивает стабильную температуру CPU практически вне зависимости от остальной конфигурации. Поэтому при появлении в системе второй «видеогрелки» процессору ожидаемо «потеплело» всего на градус.
Другое дело сами графические ускорители. Без непосредственного обдува вентилятором на боковой панели их температурные режимы заметно хуже, чем у единственной видеокарты в корпусе. Причем GPU верхнего Radeon HD 5850, чья турбина вынуждена забирать воздух в непосредственной близости от горячей PCB нижнего, прогревается заметно сильнее. Впрочем, на открытом стенде все еще хуже. Тут Thermaltake V6 BlacX Edition только увеличил свой отрыв. Неужели небольшая перфорация в правой боковой панели помогла?
Но еще более впечатляюще выглядят показатели мониторинга GPU обеих видеокарт при установленной в нем боковой «стодвадцатке». С нею преимущество корпуса над открытым стендом достигает солидных десяти градусов. А главное, температурные режимы ускорителей практически выравниваются, что благоприятно сказывается и на разгонном потенциале всей пары, и на суммарном уровне шума, издаваемого системой.
