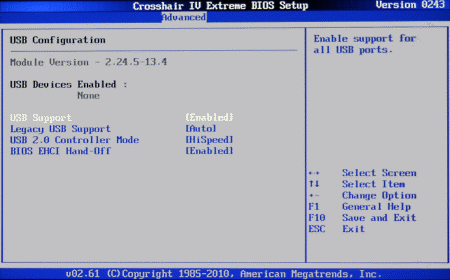

На этой странице настраивается работа контроллера USB 2.0, интегрированного в южный мост SB850.
Ссылка PCIPnP содержит в себе страницу с единственным пунктом, где надо выбрать «да» или «нет». Речь идёт о распределении прерываний шины PCI.

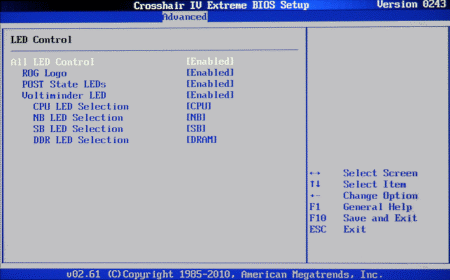

Чередует её ссылка LED Control.
реклама
На этой странице реализуется управление светодиодами, кишащими на текстолите платы. Всё сводится к их включению или отключению. За компанию можно «вырубить» диод в логотипе ROG, расположенный на корпусе системы охлаждения.

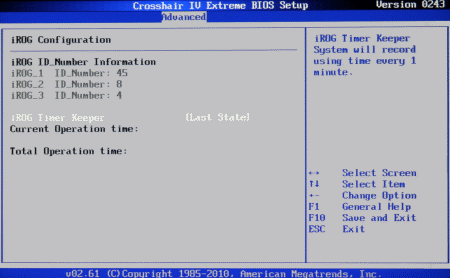

Дальше, на странице Advanced следует ссылка iROG Configuration.
Здесь нет никаких настроек, а лишь информация об идентификационном номере и времени работы. Оставшиеся две ссылки не представляют сколь-нибудь значимой ценности.

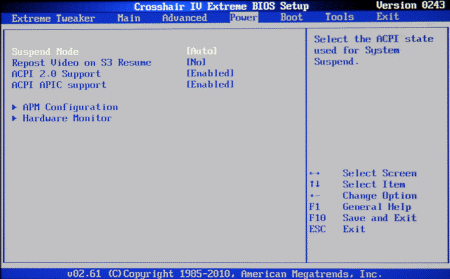

Переходим к изучению следующей вкладки, которая называется Power.
Ничего интересного - пара настроек режима ACPI и возобновления видеосигнала после пробуждения из режима S3. Далее идут две ссылки. Первая – APM Configuration, отправляет на одноимённую страницу.
реклама
Здесь преимущественно осуществляются настройки пробуждения системы от различных внешних устройств.

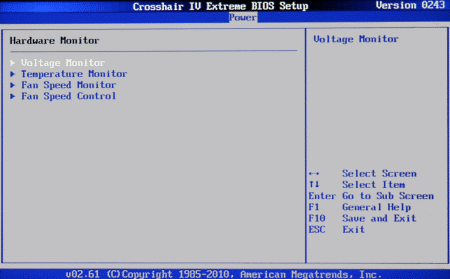

Самая нижняя ссылка на странице Power, которая называется Hardware Monitor, отсылает на страницу с ещё четырьмя переходами.

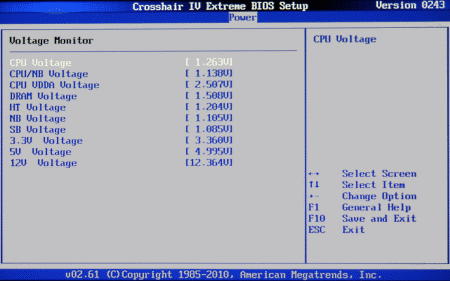

По первой ссылке – Voltage Monitor, можно попасть на экран, отображающий текущие напряжения на компонентах.

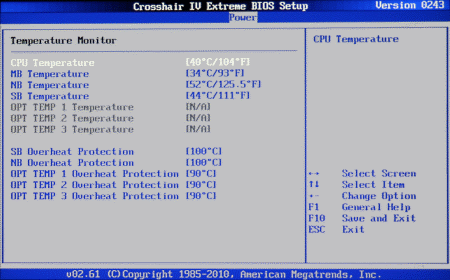

По следующей - Temperature Monitor, само собой, на экран мониторинга температур.

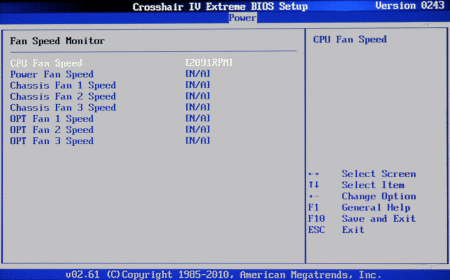

Здесь же можно установить пороговые значения для защиты от перегрева, причём три последних пункта осуществляют контроль выносных термопар. Далее идёт ссылка Fan Speed Monitor.

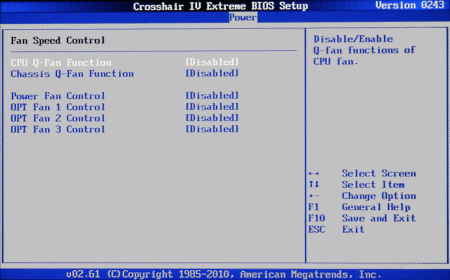

На этой странице отображаются скорости вращения всех вентиляторов, подключённых к плате. Последняя ссылка называется Fan Speed Control.

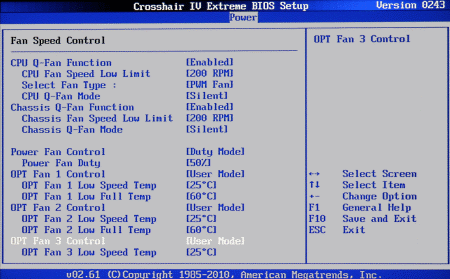

Многие уже, наверное, догадались, что здесь как раз и осуществляется управление вентиляторами. На скриншоте все установки находятся в положении Disable. Это говорит о том, что «вертушки» работают на полную мощность. Если включить управление ими, то страница преобразится.
Вот теперь уже другое дело, точнее - можно понять, что и как настраивается.

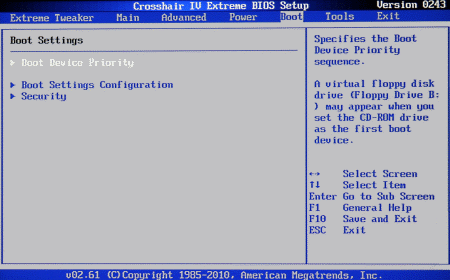

Если еще не запутались, то следующая вкладка основного меню называется Boot.
реклама

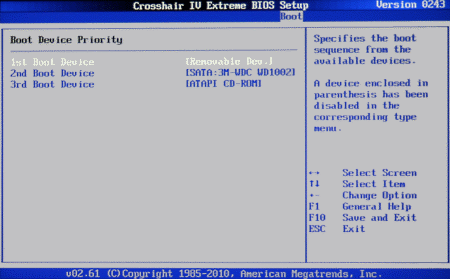

Верхняя ссылка, носящая имя Boot Device Priority, перенаправляет на страницу с выбором очерёдности загрузочных устройств.

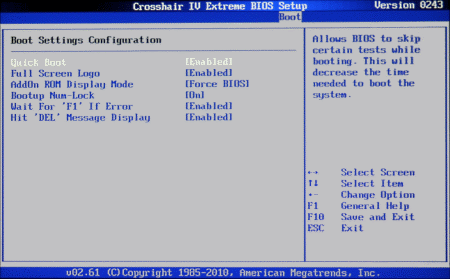

Собственно, вот эти три пункта содержат в себе список устройств, с которых можно осуществить загрузку. Следующая ссылка - Boot Settings Configuration перемещает на страницу с дополнительными настройками загрузки.

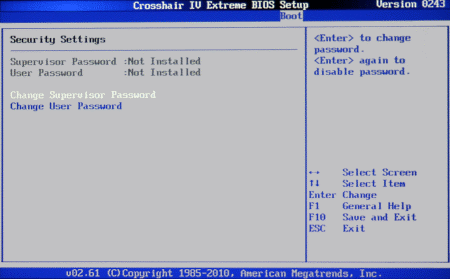

В частности, можно отключить логотип при старте, сообщения о нажатии Del или F1 после ошибки запуска или переразгона. Последняя ссылка на странице Boot называется Security.

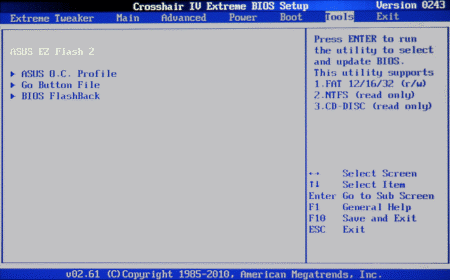

Здесь устанавливаются и изменяются пароли администратора и пользователя. Следующей вкладкой основного меню идёт страница Tools.

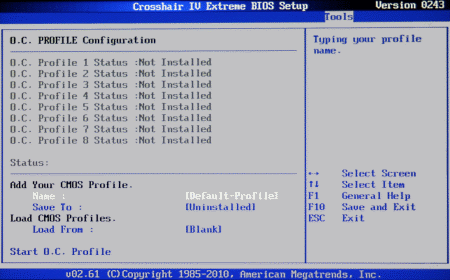

Первым пунктом идёт утилита для перепрошивки BIOS, которая называется ASUS EZ Flash 2. Ниже расположены три ссылки. Первая - ASUS O.C. Profile отправляет на страницу с профилями.

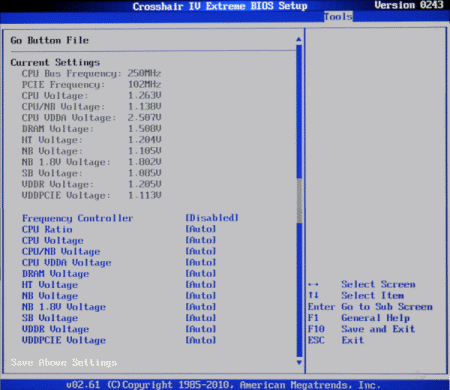

Вообще, ничего необычного здесь нет, а есть несколько профилей, в которых можно сохранить настройки и соответственно загрузить их в дальнейшем. Следующая ссылка более интересная, она перемешает на одноимённую страницу Go Button File.
Сверху отображаются текущие настройки частот и напряжений, а ниже можно установить те же параметры вручную. В самом низу есть пункт «сохранить изменения». Суть этих настроек заключается в том, что из операционной системы можно нажать на кнопку Go Button, которая расположена на плате рядом с разъёмом питания ATX, и переключить на те самые установки. Не совсем понятно, зачем это нужно, ведь есть утилиты, которые позволяют менять частоты и напряжения. Но несомненным плюсом является нажатие всего одной кнопки для изменения целого списка параметров.

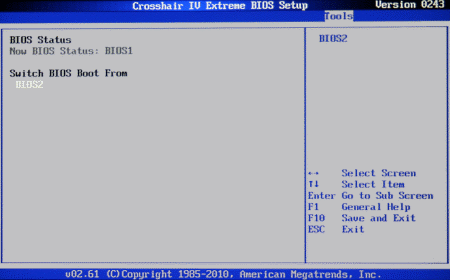

Последней ссылкой на странице Tools следует BIOS FlashBack.
Предоставляется возможность увидеть, какая из двух микросхем BIOS сейчас работает, а также переключить на другую. Подобная реализация мне кажется идеальной. Прежде всего, повышается надёжность (стёрлась одна микросхема - есть вторая, которую можно переключить вручную). Можно хранить две микропрограммы BIOS и переключать их, а вместе с профилями это открывает новые горизонты для изучения разгонного потенциала и сравнения обеих версий.

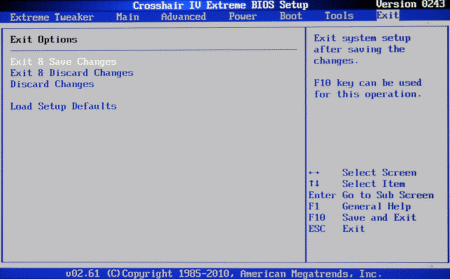

Завершает основное меню вкладка Exit.
Здесь нет ничего нового и примечательного. В целом же BIOS богат настройками, забегая вперёд, скажу, что работает он без нареканий. Может всё объясняет номер версии 0243. Другими словами, над ним изрядно поработали и "довели до ума", прежде чем выпустить на рынок плату.
Во второй части: обзор утилит, разгон, тесты и подведение итогов.
Конец первой части.
