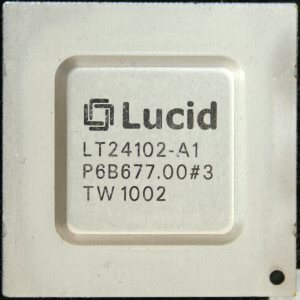

Маркировка чипа Lucid LT24102 сообщает о том, что эта самая передовая версия серии Hydra 200, способная объединить до четырех графических карт. Вдобавок сия микросхема является коммутатором шины PCI-e. На её входе задействовано 16 линий PCI-e, а на выходе может быть 16+16 или 8+8+8+8. Чтобы пользователю окончательно не запутаться в этих схемах, компания ASUS вставила в инструкцию к плате таблицу.

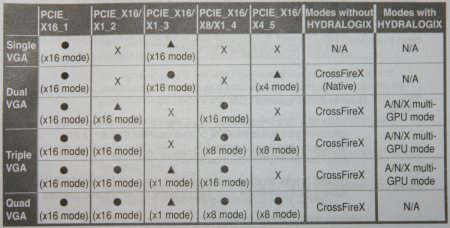

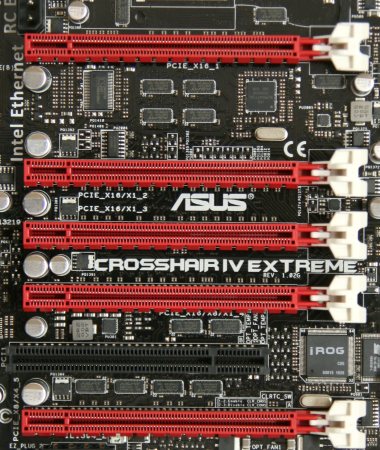

На ней отлично показано, какие комбинации видеоадаптеров допустимы при размещении в различных слотах PCI-e x16. А этих разъёмов на плате ни много ни мало, а пять штук.
Допускается установка четырёх видеокарт с двухслотовой системой охлаждения, при этом работать они будут по формуле 16+16+8+8. Три подобные карты могут функционировать в режиме 16+16+16. В этом заслуга чипа компании Lucid и инженеров ASUS. Между последними двумя слотами PCI-e затесался старый добрый PCI.
реклама

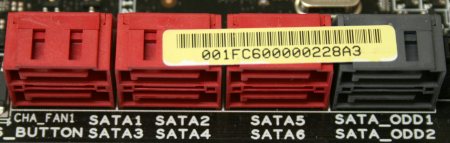

Для поддержки накопителей предусмотрено четыре сдвоенных разъёма с правой стороны в нижней части.

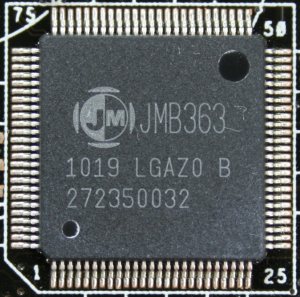

Шесть портов красного цвета обеспечивают поддержку стандарта SATA 3 и реализованы средствами интегрированного в южный мост AMD SB850 контроллера. Возможны следующие режимы работы RAID: 0, 1, 0+1, 5, JBOD. Ещё два порта представлены «чипом» производства компании JMicron – JMB363.

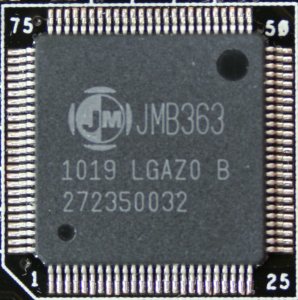

Стоит отметить, что таких микросхем на плате две. Ещё одна расположена чуть повыше чипа Lucid Hydra и обеспечивает функционирование двух eSATA портов на задней панели.
Это обычный SATA II контроллер с поддержкой RAID 0, 1. Отсутствуют колодки IDE и FDD, что разумно и естественно.

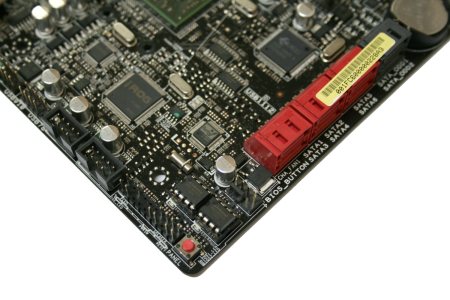

В правом нижнем углу, под коннекторами SATA размещены две «микрухи» BIOS в специальных кроватках.
реклама
На самом острие видна кнопка – это переключатель BIOS. Нажимая её, выбирается микросхема, с которой производится загрузка, а для индикации присутствуют два диода рядом с кроватками. Рядом, по нижней кромке распаян разъём для подключения кнопок и индикаторов корпуса. Левее от него можно увидеть три колодки USB 2.0 для подключения шести устройств.

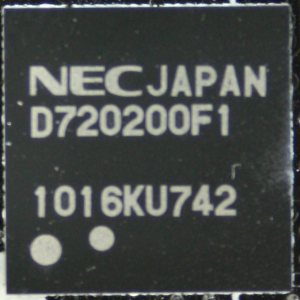

Ещё шесть разъёмов этого стандарта выведены на заднюю панель. Все они реализованы посредством южного моста SB850. Кроме этого, компания ASUS не могла не снабдить столь передовой, с технологической точки зрения, продукт парой современных портов USB 3.0. Найти их можно на задней панели. Как обычно, их поддержку обеспечивает микросхема NEC D720200F1.

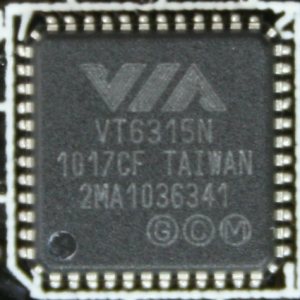

Расположена она за задней панелью, под системой охлаждения. Конечно, не обошлось и без поддержки стандарта IEEE1394a. С его реализацией помогла микросхема компании VIA VT6315N.

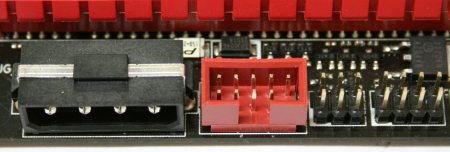

Найти её можно между микросхемами ввода/вывода и сетевого адаптера с левой стороны платы. Один разъём этого стандарта расположен на задней панели, а другой, в виде колодки, внизу платы, рядом с MOLEX’ом.

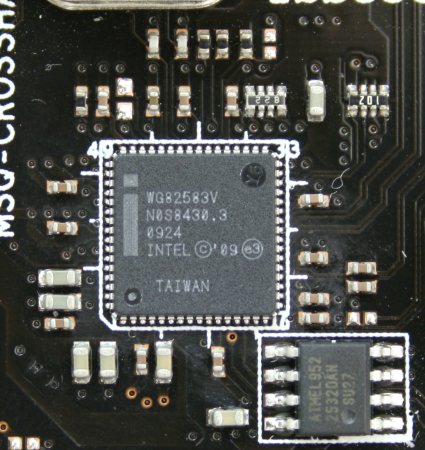

Сетевой контроллер – поистине уникальная вещь. Чем? Да хотя бы тем, что производитель его – компания Intel.
Кто бы мог подумать, что для платформы на базе процессоров AMD, будет использоваться сетевой адаптер производства Intel. Ведь в порыве гнева или неудачного разгона фанаты «бело-зелёных» могут и ковырнуть его отвёрткой. В остальном этот чип с маркировкой 82583V ничем не примечателен. А вот контроллер ввода/вывода встречался нам уже не раз. Сия микросхема производства фирмы ITE с маркировкой IT8721F.

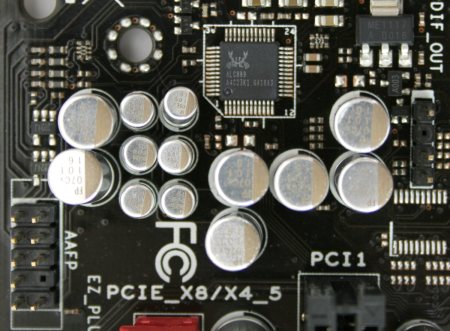

Расположена она слева, чуть ниже контроллера IEEE1394. В левом нижнем углу «прописался» звуковой кодек, который представлен чипом Realtek ALC889.
Неподалёку от него разместились штырьки разъёмов SPDIF Out и аудиопанели. Очевидно, что звук представляет собой заурядное восьмиканальное решение, даже трудно его представить на фоне остальных компонентов. На мой взгляд, здесь производитель мог бы придумать что-нибудь лучше. Ведь, если обратить свой взор немного в прошлое, то на ASUS CROSSHAIR III Formula звук был реализован отдельной платой. Так что налицо тенденция к деградации в области аудио, а качество звучания будет оценено в результате тестирования.
реклама

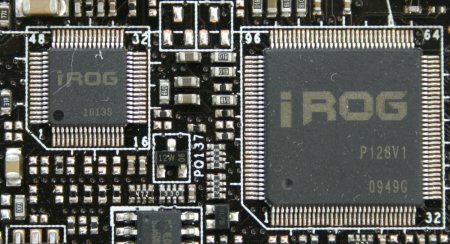

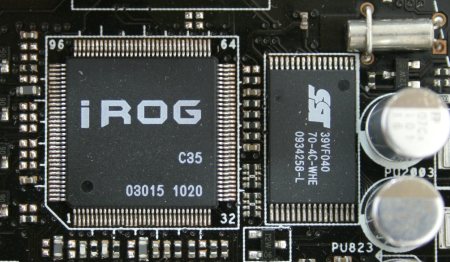

На плате присутствует целая россыпь микросхем с маркировкой iROG.

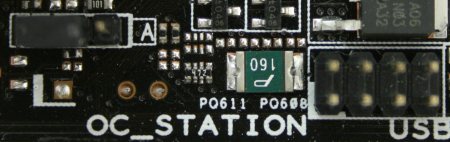

Остаётся только гадать об их назначении, поскольку информация о них нигде не афишируется. Кроме этого есть восьмиштырьковый разъём для подключения выносной панели ASUS OC Station.
Он расположен внизу платы, по соседству с USB и джампером сброса BIOS.

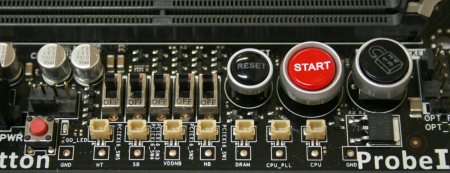

Ещё одной интересной особенностью платы является, своего рода, блок управления, который находится в верхнем правом углу платы.
Он состоит из четырёх кнопок, пяти переключателей, девяти контактных площадок и семи разъёмчиков ProbeIt. Теперь обо всём по порядку. Назначение кнопок «Reset» и «Start» объяснять не нужно, а вот другая, с изображением замка с цифрами, активирует режим разблокировки процессора Core Unlocker. Ещё, в отличие от остальных, у неё фиксируется нажатие. Ниже, рядом с разъёмом питания спряталась ещё одна кнопка, которая называется «Go Button» (Если перевести на русский, то получится забавно: «пошли-кнопка» или «поехали-кнопка»). Куда же ангажирует ASUS? Оказывается, что под этим псевдонимом скрывается функция MemOk!. Вкратце, её нажатие позволяет улучшить совместимость в работе модулей памяти.
С контактными площадками и разъёмами для ProbeIt тоже всё ясно, они предоставляют возможность замерять напряжение при помощи тестера на определённых компонентах системы. А зачем нужны переключатели? Лезем в инструкцию потому, что никаких подписей, кроме «ON» / «OFF» нет. Оказывается, эти пять переключателей соответствуют такому же количеству разъёмов PCI-e x16. С их помощью можно переключить подачу линий PCI-e на выбранные слоты.

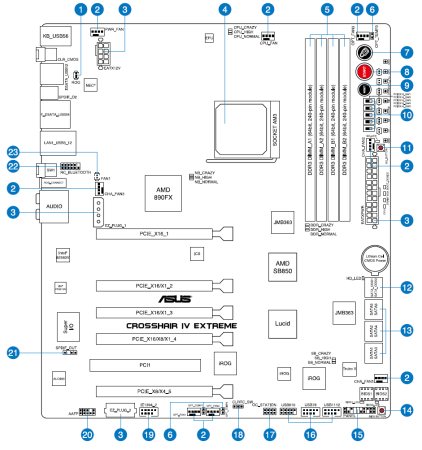

На CROSSHAIR IV EXTREME можно обнаружить семь четырёхпиновых разъёмов для вентиляторов. Около трёх из них расположены штырьки для термопар. Плюс ко всему на плате великое множество светодиодов. Расположение компонентов можно изучить на прилагаемой схеме.
Ещё внизу обнаружен разъём, который нигде не фигурирует. Информацию о нём найти не удалось.
Возможно, это вспомогательный коннектор для OC Station или какой-то другой панели, но это лишь предположение.

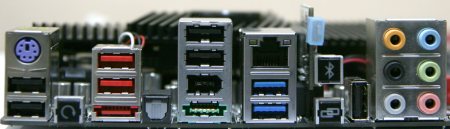

И, наконец, обратим наш взор в сторону задней панели.
От обилия разъёмов и кнопок разбегаются глаза:
- Один разъём PS/2 для клавиатуры;
- Шесть разъёмов USB 2.0;
- Два разъёма USB 3.0;
- Один разъём IEEE1394;
- Два разъёма eSATA;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов minijack;
- Один оптический S/PDIF Out порт;
- Один разъём ROG Connect;
- Кнопка ROG Connect;
- Кнопка Clear CMOS;
- Кнопка RC Bluetooth (при подключении одноимённого модуля).
Технические характеристики
Поддерживаемые процессоры | Socket AM3: AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940) Athlon II X4 / X3 / X2 и Sempron 140. |
Системная шина, частота | HyperTransport до 5.2 ГТ/с |
Системная логика | Северный мост: AMD 890FX Южный мост: AMD SB850 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3-1066/1333/1600/2000 МГц (разгон), двухканальный режим, до 16 Гбайт |
Слоты расширения | 5 - PCIe 2.0 x16 1 - PCI Slot 2.2 |
Поддержка Multi-GPU | CrossFireX, 3-WAY CrossFireX, Quad CrossFireX Lucid Hydra 200 (AMD+AMD или AMD+nVidia). |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с порта - AMD SB850; RAID 0, 1, 5, 0+1, JBOD 2xSATA 3.0 Гбит/с порта - JMicron JMB363; RAID 0, 1. |
Поддержка IDE и eSATA | IDE - нет 2x eSATA (JMicron JMB363) |
Сеть | Intel 82583V PCIe Gigabit Ethernet Controller |
Аудио | Reatek ALC889 – 8-канальный HD аудиокодек |
USB 2.0 | 12x USB 2.0 (AMD SB850) |
USB 3.0 | 2x USB 3.0 (NEC D720200F) |
IEEE-1394 | 2x 1394a (VIA VT6315N) |

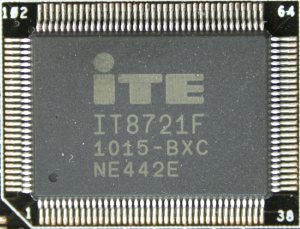

Системный мониторинг | ITE IT8721F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 6x USB 2.0/1.1 2x USB 3.0 2х eSATA 1x S/PDIF Optical Out 1x IEEE 1394 1x RJ45 6x 3,5 мм Jack 1х ROG Connect разъём 1х ROG Connect кнопка 1х ClrCMOS 1х RC Bluetooth |
Фирменные технологии | CPU Level UpMemOK! Q-Fan Plus ASUS Fan Xpert ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Connector ASUS Q-Shield ASUS Q-Fan 2 ASUS EZ Flash 2 ASUS CrashFree BIOS 3 ASUS MyLogo 3 ROG Connect RC Bluetooth ROG iDirect USB BIOS Flashback BIOS Flashback with onboard switch button ProbeIt iROG ASUS TurboV Evo O.C Profile COP EX (Component Overheat Protection - EX) Voltiminder LED ASUS C.P.R.(CPU Parameter Recall) |
Размеры, мм | 305 x 269 |
Форм-фактор | EATX |
Возможности BIOS

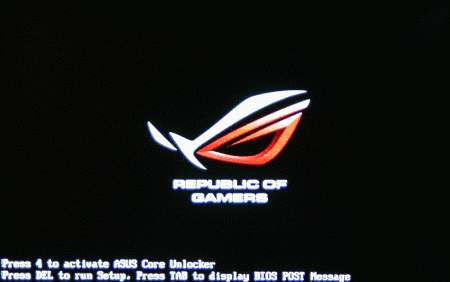

Вот и подошел черед изучения структуры BIOS. Но вначале, на этапе загрузки, никуда не деться от анимированной заставки с символикой ROG (Republic of Gamers).

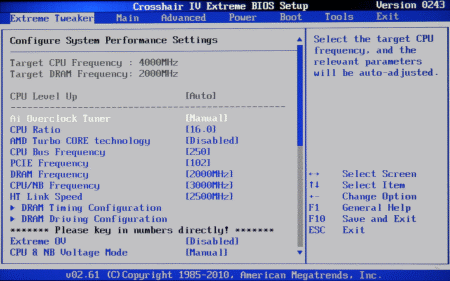

При первом запуске или ошибке разгона, для входа в BIOS необходимо нажать клавишу F1, это фирменная «фишка» всех плат ASUS. Первую вкладку основной полоски меню вы можете увидеть ниже.
Его структура и вид многим читателям покажется знакома. Это не мудрено, ведь он исполнен на коде AMI, который часто встречается на платах ASUS и ASRock. Изменения носят скорее косметический характер, это немного иное расположение вкладок, ссылок и пунктов. Например, первой вкладкой идёт Extreme Tweaker, а не Main.

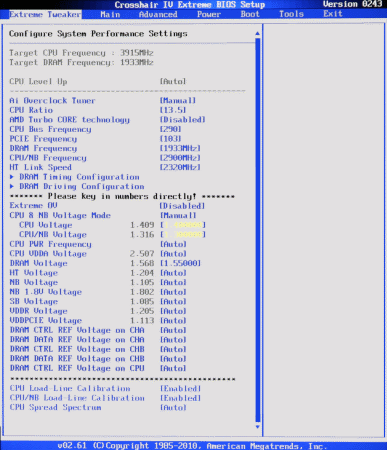

Логика железная. Какая основная задача этой платы? Разгонять. Вот поэтому первая открывшаяся страница целиком и полностью посвящена этой задаче. Всё понятно, что к чему, объясню лишь несколько пунктов. В самом верху есть строчка Ai Overclock Tuner. Здесь запрятаны профили авторазгона памяти, которые называются D.O.C.P. Предустановок четыре: DDR3-1600, DDR3-1800, DDR3-1866, DDR3-2000. Далее идут установки коэффициента процессора, частоты системной шины, PCI-e, HT, NB. Затем - две ссылки DRAM Timing Configuration и DRAM Driving Configuration, которые перемещают на соответствующие страницы настроек таймингов и субтаймингов памяти.
Ещё ниже, отдельным разделом, устанавливаются напряжения. Перечень компонент и широта диапазона регулировок – велики. Иначе сложно было бы представить плату для разгона. Вдобавок в строке CPU & NB Voltage Mode можно выбрать режим Offset или Manual. В первом случае напряжения на CPU или NB можно увеличивать или уменьшать относительно номинала на какую-либо величину в диапазоне от -0.4 В до +0.4 В с шагом 0.003125 В. В другом случае устанавливается конкретное значение. Итак, все напряжения регулируются в следующем диапазоне:
- CPU Voltage (от 0.60000 до 1.700000 В с шагом 0.003125 В и до 2.000000 В с OverVoltage);
- CPU NB Voltage (от 0.450000 до 1.550000 В с шагом 0.003125 В и до 1.850000 В с OverVoltage);
- CPU VDDA Voltage (от 2.20000 до 3.18750 В с шагом 0.01250 В);
- DRAM Voltage (от 1.20000 до 2.90000 В с шагом 0.01250 В);
- HT Voltage (от 0.80000 до 2.00000 В с шагом 0.01250 В);
- NB Voltage (от 0.80000 до 2.00000 В с шагом 0.01250 В);
- NB 1.8V Voltage (от 1.802000 до 3.007750 В с шагом 0.013250 В);
- SB Voltage (от 1.113000 до 1.802000 В с шагом 0.013250 В);
- VDDR Voltage (от 1.205750 до 1.802000 В с шагом 0.013250 В);
- VDDPCIE (от 1.113000 до 2.000750 В с шагом 0.013250 В).
В самом нижнем абзаце есть пара примечательных пунктов с общими словами Load-Line Calibration. Смысл этой функции заключается в увеличении напряжения на компоненте в нагрузке. Однако и CROSSHAIR IV Formula, и CROSSHAIR IV EXTREME грешат очень большим завышением, поэтому данную функцию надо использовать крайне осторожно, дабы избежать повреждения процессора. Не включать эту функцию также проблематично, потому что при разгоне в ресурсоёмких приложениях напряжение сильно проседает, вследствие чего происходит зависание или перезагрузка системы.
Переходим к изучению следующей вкладки основного меню – Main, а точнее одноимённой страницы, которую она открывает.
Обычно, именно она первой появляется при входе в BIOS. Здесь производятся установки времени, даты и языка. Ещё на этой странице можно посмотреть информацию о накопителях, а также выбрать режим их работы. В самом низу есть ссылка System Information, которая отсылает на другой экран с краткой информацией о системе.

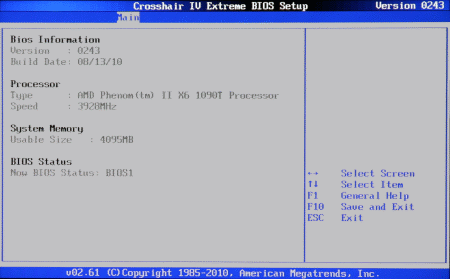

Если вы не заметили, по какой-то неведомой причине, версию BIOS в верхнем правом углу, то второй шанс дается здесь. Не лишней будет информация о модели процессора, его текущей частоте, объёме памяти и то, какая из двух микросхем BIOS запущена в данный момент.

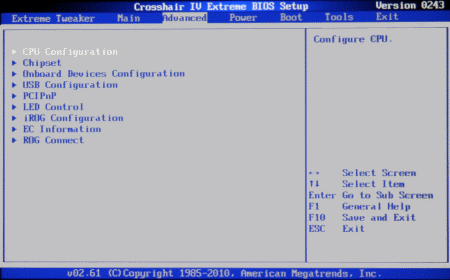

Следом за вкладкой Main идёт Advanced. Все пункты на этой странице являются ссылками.

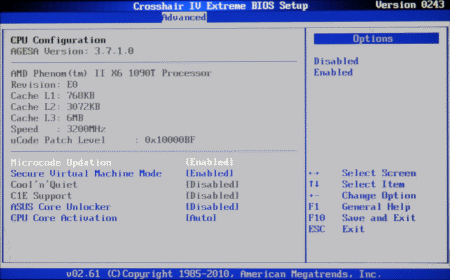

И первым по порядку стоит CPU Configuration.
Вы можете видеть, что здесь отображаются сведения о процессоре. Там же можно настроить ряд его функций связанных с энергосбережением, активировать функцию Core Unlocker или отключить часть ядер процессора.
Следующей ссылкой в меню Advanced располагается Chipset.

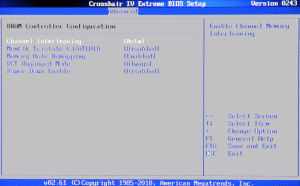

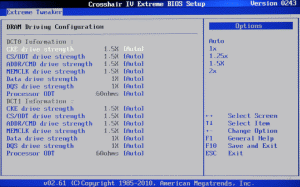

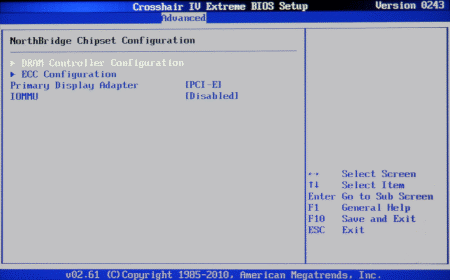

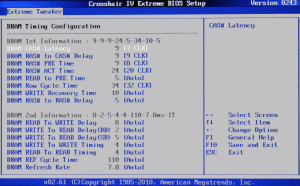

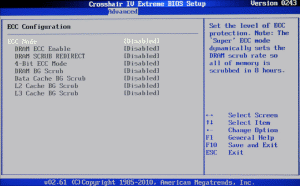

Однако открывшаяся страница носит другое название – NorthBridge Chipset Configuration. Две верхние ссылки служат проводниками к дополнительным настройкам контроллера памяти.
Ниже идёт пункт выбора основного видеоадаптера – PCI или PCI-e.

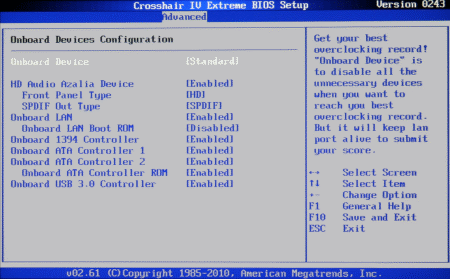

Снова возвращаемся в меню Advanced и переходим к изучению следующей ссылки – Onboard Device Configuration.
Многие уже догадались, что речь пойдёт о настройке периферийных устройств и различных контроллеров, расположенных на плате. Здесь всё интуитивно понятно, поэтому перейдём к рассмотрению следующей ссылки – USB Configuration.
