Внешний вид
Почти ставшая классикой внешность ускорителей AMD с некоторыми изменениями перекочевала с предыдущих версий. Те же красно-черные тона, но в полоску. Говорят, сейчас так модно...
Единственное, что портит картину - излишняя длина кожуха системы охлаждения. Из-за нее расстояние от начала до конца видеокарты составляет 248 мм, в то время как у HD 5850 - 244 мм. Но лишними эти миллиметры явно не будут, ведь разъемы питания выведены вбок. А значит, инженеры-проектировщики учли пожелания многих пользователей, которые просили перенести их. Усеченная на 1 (один) мм толщина никоим образом не сказывается на занимаемом количестве слотов расширения, их по-прежнему требуется два.
Вместо одного Display Port появился еще менее популярный Mini Display Port. Надеюсь, что компании удосужатся класть переходник. Ну, а правее расположены стандартные DVI разъемы.
Печатная плата
реклама

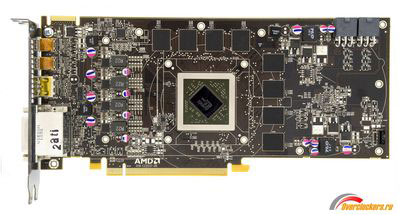

Это первая «референсная» плата, на которой силовая часть размещена между GPU и портами видеовыходов. До этого подобным дизайном "баловались" некоторые производители (например, Sapphire, Palit), но такое изначальное перемещение PWM области в непривычное место я вижу впервые. Судя по всему, на этапе проектирования проверялось как традиционная, так и оригинальная схема. Правда, покупателям неважно, где она будет...
Из других нововведений можно упомянуть применяемые элементы. В течение долгих лет продолжалось долгое сотрудничество Volterr'ы и ATi/AMD, но в существующей ревизии видеокарты их VRM не применяются.
Традиционная схема питания GPU, когда одна фаза представляет собой связку из микросхемы управления (Mosfet Driver) и двух транзисторов (Mosfet) – верхнего и нижнего, уступила место интегрированному решению. В нем объединены оба транзистора и «драйвер». Таким образом, «с завода» получается четырехфазный преобразователь с отличными выходными показателями. А для тех, кто забыл - на HD 5850 распаяны всего три фазы.
Управлением PWM занимается контроллер CHL8214. Для справки, на GTX 480 установлен GHIL8266. В нем реализована поддержка I2C, что предоставляет возможность (при поддержке со стороны "софта") управлять напряжением программно.
реклама
За питание памяти ответственен APW7165A. Вольтмод для него найти затруднительно, поскольку микросхема не распространена. С помощью нехитрых манипуляций выяснилось, что для подстройки «вольтажа» подходят 20-100 кОм резисторы, припаянные между 7-ой ногой (на наименовании микросхемы у цифры 6) и землей (у буквы J).

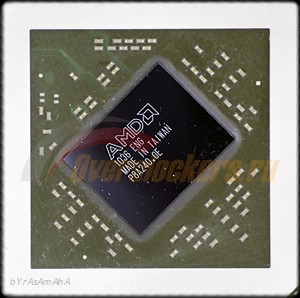

Графический процессор выполнен по 40 нм техпроцессу. Благодаря реорганизации и упрощению он похудел на несколько десятков мм2 в сравнении с Cypress. Стандартное напряжение в 3D выросло на 0,05 В, до 1.2 В.
В лицевой части видеокарты распаяно восемь микросхем памяти производства Hynix. Официально их максимальная частота составляет 5 Ггц. Штатная частота - 4 Ггц, что позволяет надеяться на большой разгонный потенциал.

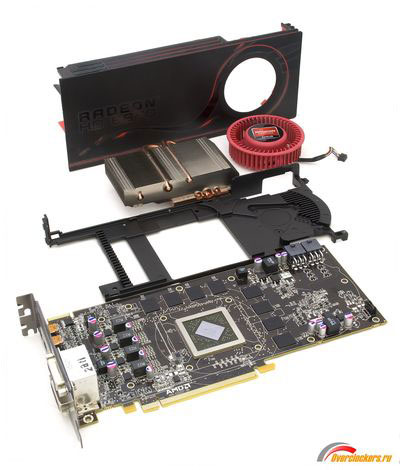

Система охлаждения

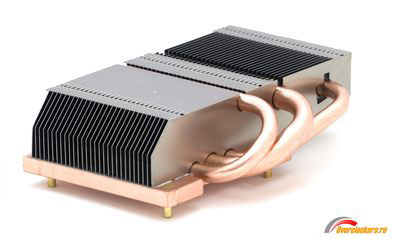

Оказывается, зарубежные инженеры до сих пор используют медь для охлаждения графического ядра, и совсем не в курсе про российские нанотехнологии. Поэтому ничем новым удивить нас не могут, а под кожухом у AMD HD 6870 спрятан банальный радиатор, из основания которого выходят три тепловых трубки:
Формально конструкция и размеры всей системы слегка подросли как по габаритам, так и по массе. А направление движения воздушных потоков продиктовано размерами задней решетки. Сделать ее длиннее невозможно из-за своеобразного размещения DVI портов. Хотя этого и не требуется изначально, нрав карты умеренный.
Для наглядности сравните радиаторы HD 5850 и новой видеокарты HD 6870:
Такие размеры обусловлены почти одногигагерцовым графическим процессором и высоким напряжением, подаваемым на него. Кстати, одна из трубок немного выделяется на фоне остальных, ее диаметр на 2 мм больше стандартных (6 мм).

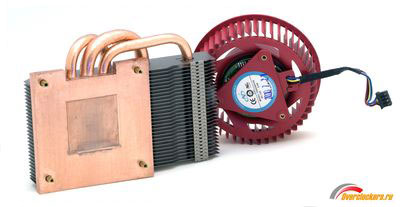

Охлаждение в основании поделено на две части: медную и алюминиевую. Отдельный черный радиатор, служащий еще и площадкой крепления вентилятора, будет полезен любителям систем водяного охлаждения и энтузиастам-«воздушникам». Ввиду столь щедрого подарка от AMD можно смело устанавливать универсальные водоблоки, испарители от «фреонок» и крупные радиаторы, не опасаясь за перегрев силовой части (ну не всегда, не всегда - с повышением питающего напряжения силовые элементы нередко нагреваются выше сотни градусов - штатные решение не рассчитаны на потребности энтузиастов - прим. ред.).
Задерживать внимание на «турбине» долго не буду, ее плавное кочевание из одной видеокарты AMD в другую не интересно. Все те же максимальные обороты и производительность, размеры и потребляемый ток.... Нововведения только в калибровках, или, правильнее сказать, в диапазонах, прописанных в BIOS’е.
реклама
Существенных недостатков в системе охлаждения не замечено, налицо лишь небольшая модернизация и оптимизация, с помощью которых HD 6870 не должна упасть лицом в грязь.
Тестовый стенд
- Материнская плата: MSI Big Bang-XPower (BIOS 1,4B7);
- Процессор: Intel Core i7 930 4305 МГц (205 х 21, 1,31 В)*;
- Система охлаждения: Система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Kingston HyperX KHX2000C9AD3T1K3/6GX 6 x 2 Гбайт. DDR3 1640 МГц (7-7-7-19-1T, 1,65 В);
- Жесткий диск: Seagate 7200.11 320 Гбайт;
- Блок питания: Enermax Revolution 85+ 1250 Вт;
- Операционная система: Microsoft Windows 7 x64;
- Версия драйверов для ATi/AMD и nVidia: Catalyst 10.10c, nforce 260.99.
*- В процессе тестирования энергопотребления частота процессора фиксировалась на отметке 1333 МГц (133 х 10, 0,8 В).
Перечень используемых измерительно-контрольных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались следующие условия:
Закрытое помещение площадью 4м2, внутри которого располагалась система автоматической поддержки климатических условий. Уровень температуры был установлен на отметке 26°C +-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см от видеокарты. Фоновый уровень составлял 22 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым результатам с прибора. Под нагрузкой видеокарты тестировались программой FurMark версии 1.8.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума. После чего данные заносились в таблицу.
Для наглядного сравнения видеокарт все игры, используемые в качестве тестовых приложений, запускались в разрешениях 1680х1050, 1920х1200.
В части игр, где это возможно, использовались встроенные средства измерения быстродействия:
- 3DMark Vantage – Extreme, High, Perfomance;
- Aliens vs Predator 3 DX 11 Benchmark v1.03;
- Colin McRae DIRT 2;
- Far Cry 2;
- Stone Giant Benchmark;
- Unigine Heaven Benchmark v 2.0;
- Call of Duty: World at War;
- S.T.A.L.K.E.R.: Call of Pripyat (итоговое значения – усредненные по четырем режимам).
Для нижеперечисленных игр производительность измерялась с помощью утилиты FRAPS v3.2.1:
- Battlefield Bad Company 2;
- Metro 2033.
VSync при проведении тестов был отключен.
Во избежание ошибок в погрешности измерений, все тесты производились по три раза. При вычислении среднего FPS за итоговый результат бралось среднеарифметическое значение результатов всех прогонов.
Температурный режим, уровень шума и потребляемого электричества.
Рабочие температуры
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
AMD HD 6870 получилась даже «холоднее» HD 5850, и сильно опередила остальных соперников. А судя по напряжению питания GPU, я склонен был прогнозировать совсем другой результат теста. Одна из причин такого положения дел – слегка повышенные обороты турбины, в результате чего уровень шумности выше, чем у младшего видеоадаптера на основе Cypress.
Уровень шумности
дБА
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
В режиме простоя все карты демонстрируют одинаково низкий уровень шума, а субъективно аналоги от nVidia вообще бесшумны, да и тональность их «голоса» воспринимается на слух «мягче». Для всех ATi/AMD видеокарт в тишине выделяется еле слышимый стрекот подшипников, но исключительно при условии того, что ваше ухо находится на расстоянии не дальше чем в 20-30 сантиметрах.
Потребление электричества
Ватт
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
В таблицу попали данные сразу нескольких поколений графических карт. Для сравнения, GTX 295 (первой ревизии) без разгона потребляет столько же, сколько и сильно разогнанный HD 5870 (GPU/Mem 1 ГГц/1,3 ГГц) при 1,3 В. Судя по расположению «новинки» среди остальных участников, результат вроде как неплохой, если бы не позиционирование HD 6870, как среднебюджетного решения. Там до недавнего времени была HD 5770, но гораздо с меньшими потребностями в электричестве. В целом, на фоне видеокарт AMD Barts XT не выглядит безоговорочным фаворитом, и очередная энергетическая революция проходит мимо.
