Тестовый стенд
Кулер Thermalright HR-02 тестировался в составе следующей системы:
Материнская плата: | Asus P6TD Deluxe (Intel X58 Express, BIOS ver. 0501); |
Центральный процессор: | Intel Core i7 920 (Bloomfield, rev. D0, штатное напряжение 1.1875 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 5850 Asus 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Дополнительные вентиляторы: | Thermalright TY-140, 140 x 140 x 25 мм, ≈900–1300 RPM, 2 шт; Zalman ZM-F3, 120 x 120 x 25 мм, ≈1800 RPM. |
Термоинтерфейс: | Arctic Cooling MX-2. |
Соперники: | Cogage Arrow, ThermoLab baram2010. |
Установка
Напоминаю, что в комплекте с Thermalright HR-02 поставляется только крепление под CPU производства Intel. Зато – все актуальные: LGA 775, 1156 и 1366.

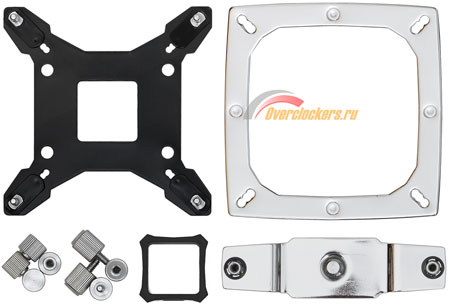

Набор аксессуаров очень напоминает тот, что мы уже видели в этом году в обзоре еще одного процессорного радиатора Thermalright – Venomous-X.
реклама
Рассказывать об установке HR-02 будем на примере процессорного разъема с 1366 контактами.

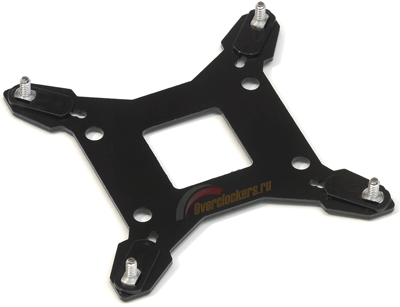

Начинается монтаж тестируемого радиатора с подготовки универсального backplate (упорной крестовины, располагающейся с обратной стороны материнской платы). Процессорный разъем с 775 контактами не оборудован снизу стальной пластиной, для использования радиатора в паре с ним на backplate нужно установить пластиковую рамку:

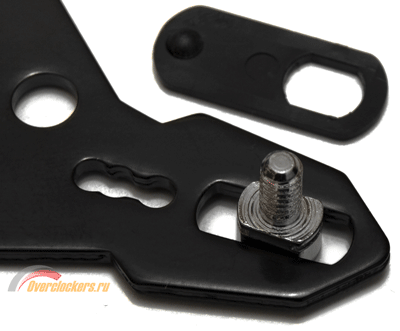

В остальном современные сокеты Intel отличаются лишь расстоянием между соседними монтажными отверстиями (у LGA 775 оно составляет 72 мм, у LGA 1156 – 75, у LGA 1366 – 80). Универсальность упорной крестовины Thermalright HR-02 обеспечивается за счет подвижных винтов. Они скользят в своих пазах и фиксируются в трех положениях при помощи специальной пластмассовой крышки. Выглядит это следующим образом:

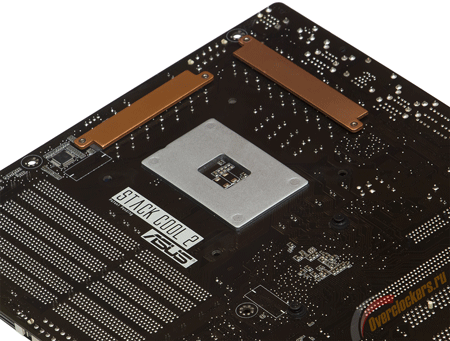

Установив для LGA 1366 винты в крайних внешних положениях, водружаем на backplate плату. А точнее, лучше делать наоборот, так как крестовина на «материнке» никак не фиксируется:
реклама

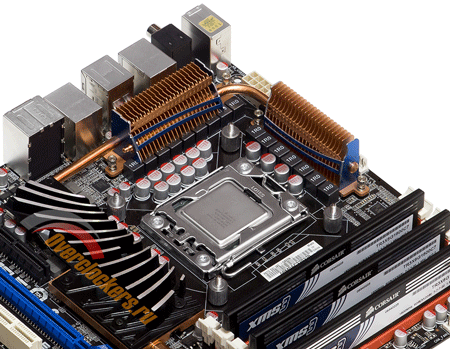

Далее прикручиваем промежуточные «переходники». Эти крупные «винтогайки» служат стойками для универсальной рамки, которая устанавливается на них и фиксируется еще четырьмя гайками. Последние – также с широкой головкой и без каких-либо проблем закручиваются пальцами:

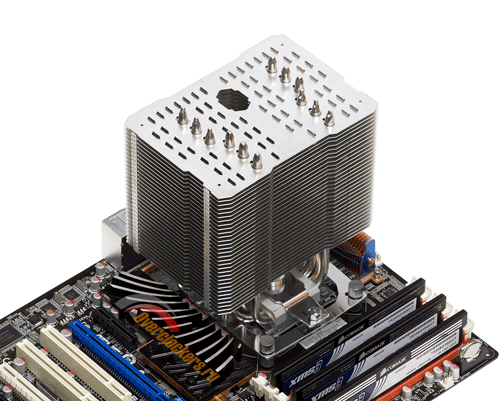

Далее (разумеется, предварительно нанеся на процессор термоинтерфейс) устанавливаем сам радиатор Thermalright HR-02. Продеваем сквозь него прижимную планку и прикручиваем к рамке двумя винтами.
Вот здесь уже не обойтись без комплектной отвертки или гаечного ключа. Особенно в случае с тем винтиком, что скрыт под нависающей частью кулера.
Ну, вроде бы радиатор установлен. Он «сидит» на своем месте плотно, вращается лишь в пределах нескольких градусов. Но это еще не все. Мы чуть не забыли, пожалуй, о самой главной особенности крепления Thermalright HR-02. Оно позволяет изменять силу прижима основания радиатора к теплораспределителю процессора. Производитель утверждает, что в диапазоне от 40 до 70 фунтов (примерно 18 и 32 килограммов соответственно). Последнее значение – это ровно допустимый максимум для современных процессоров Intel.

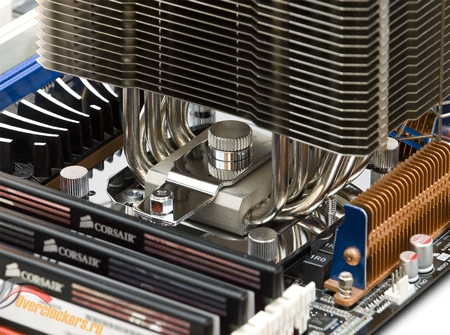

За регулировку усилия прижима отвечает еще один винт, на этот раз в центре прижимной планки. Вкручиваясь в нее, он упирается в основание радиатора и сильнее прижимает его к процессорному теплораспределителю. Второй «фигурный» конец комплектного ключа предназначен именно для этого винта.
Как и в случае с Venomous-X, увеличение силы прижима тестируемого радиатора не приводило к росту его эффективности. Не сказывается на качестве прижима тяжеленного, да еще и несимметричного HR-02 и расположение системной платы. Впрочем, при длительном использовании радиатора в корпусе башенного типа (с вертикально ориентированной «материнкой») прикрутить его посильнее не помешает. Именно в положении упомянутого винта, соответствующем наибольшему прижиму, и проводились все наши испытания.
Что касается вентиляторов, то они на Thermalright HR-02 фиксируются с помощью обычных стальных скоб, для которых предназначены специальные отверстия по углам радиатора. Их в комплекте два набора: один для 120-, второй – для 140-мм «вертушки». А вот комплект резиновых прокладок – один. Кстати, они на радиатор просто приклеиваются.
Тем не менее, оснастить HR-02 двумя одинаковыми «стодвадцатками» должно получиться: вторую можно прижать к радиатору большими скобами за боковины. Этот же номер пройдет и со «стосороковками», но только если их монтажные отверстия соответствуют 120-мм вентиляторам. И лишь пару обычных 140-мм вентиляторов штатными средствами навесить на HR-02 не удастся в принципе.

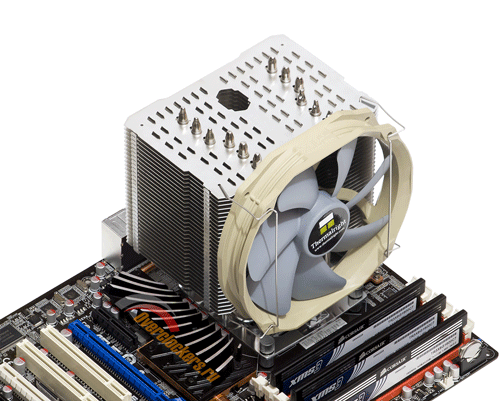

К нашим стендовым «вертушкам» это, к счастью, не относится:
