Внутреннее строение

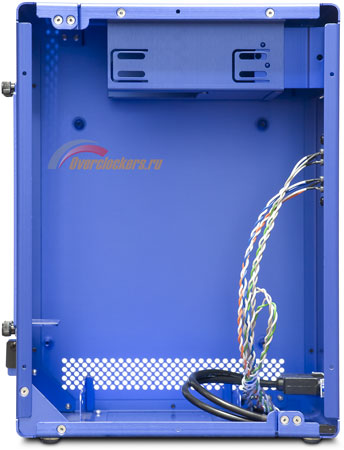

Самые внимательные читатели «внутренности» Lian Li PC-Q07 уже рассмотрели, поэтому просто кратко пробежимся по компоновке корпуса. Тем более, что устроен он и вправду очень просто.
Единственный его объем занимают материнская плата и висящий напротив нее блок питания.

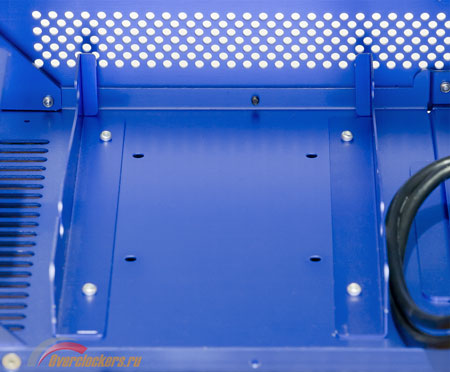

Снизу располагается отсек для единственного 3.5”-жесткого диска. Теперь понятно, что видеокарту с двухслотовой системой охлаждения в корпус установить все равно бы не удалось. Но все же не помешало бы вывести на заднюю панель второй слот для какой-нибудь планки с портами.
Уточнение про размер винчестера выше приведено не просто так. Под трехдюймовым жестким диском получится «пристроить» еще один 2.5”-накопитель – соответствующие монтажные отверстия присутствуют в днище Lian Li PC-Q07.
реклама
Все пространство над материнской платой отдано под единственный пятидюймовый отсек. Так что и об установке процессорных кулеров, заметно выступающих за пределы «материнки», в тестируемом корпусе придется забыть.
Как и в случае с PC-Q08, шасси «ку-седьмого» из полуторамиллиметрового алюминия обладает нормальной жесткостью. Не зря производитель использовал усиливающие элементы и двойное сочленение на некоторых стыках. А с установленными боковыми панелями корпус и вовсе производит впечатление этакого плотного «кирпичика».
PC-Q07 качественно собран и окрашен (в том числе и изнутри – в тот же синий цвет).
Lian Li вообще славится своим вниманием к мелочам. Так, общеизвестно, что сорвать резьбу в тонком алюминии – проще простого. Поэтому некоторые соединения данного типа в тестируемом корпусе усилены стальными вставками. Правда, касается это только резьбы M3.5, а винты M3 так и вкручиваются в «голый» алюминий. А ведь, например, именно с помощью таких фиксируется в PC-Q07 карта расширения.

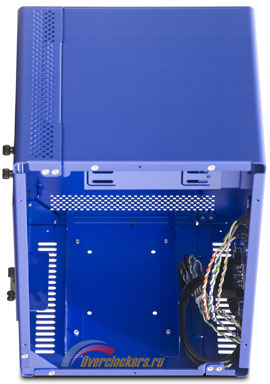

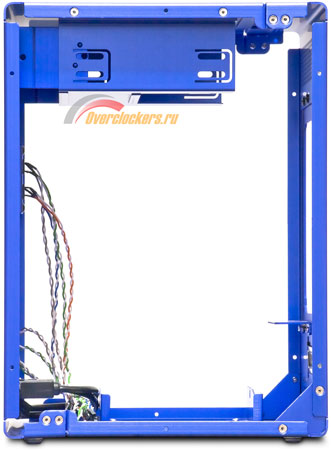

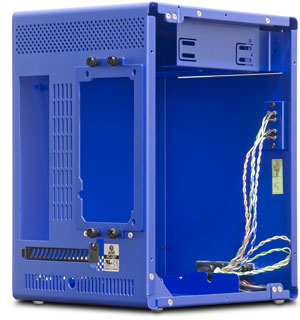

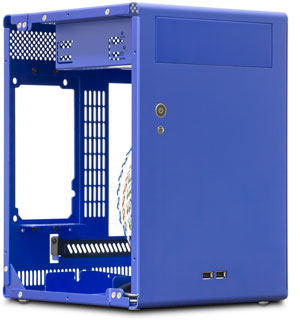

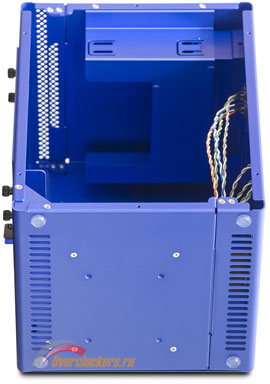

На этом теперь уже и внутренний осмотр корпуса завершаем, будем приступать к сборке в нем тестового стенда. Перед тем, как перечислить его составляющие, как обычно, приведем еще несколько фотографий «внутренностей» Lian Li PC-Q07I в разных ракурсах:
реклама
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
Материнская плата: | Gigabyte GA-H55N-USB3 (Intel H55 Express, версия BIOS F5B). |
Центральный процессор: | Intel Core i3 530 (Clarkdale, rev. C2, штатное напряжение 1.1750 В, фото экземпляра). |
Охлаждение CPU: | Кулер Scythe Big Shuriken; Вентилятор штатный, 120 x 120 x 12 мм, ≈1600 RPM; Термоинтерфейс Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
Видеоподсистема: | Интегрированная. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 1 шт. |
Блок питания: | Corsair TX650W, 650 Вт. |
Привод: | Pioneer DVD±RW «Radical Black» :). |
Особенности сборки

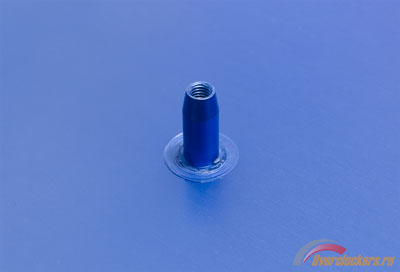

Как и в Lian Li PC-Q08, небольшую ширину корпуса с вертикальным расположение блока питания в «ку-седьмом» призваны обеспечить в том числе и стойки материнской платы, которые здесь «растут» прямо из правой (если смотреть спереди) боковой панели. А чтобы они не торчали снаружи, эти «штырьки» к стенке просто припаяны.
Они, кстати, заметно выше стандартных шести миллиметров. Зачем это сделано, непонятно. «Укорачивание» стоек позволило бы еще более уменьшить ширину корпуса или предоставить больше места процессорной системе охлаждения внутри.

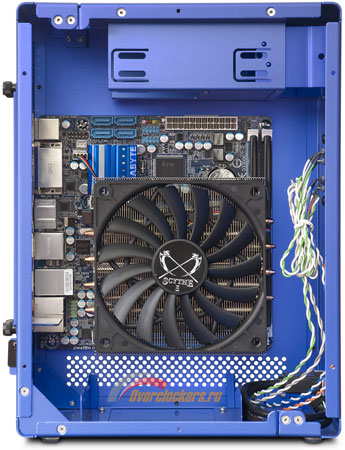

В Lian Li PC-Q07 же кулер должен быть не выше шести с небольшим сантиметров. А значит, в большинстве случаев здесь окажется «боксовая» или ей подобная система охлаждения CPU. Но ими выбор не ограничивается, есть еще, например, 58-миллиметровый Scythe Big Shuriken. Именно он и занял место на нашем тестовом стенде, пусть его вентилятор и оказался в опасной близости от глухой стенки блока питания.
Плата Mini-ITX с габаритами 170 x 170 мм в PC-Q07 смотрится гармонично. Кажется даже, что ей в корпусе просторно, но это впечатление обманчиво. Лишь спереди от фронтальной панели «материнку» отделяет около трех сантиметров, а сверху и снизу пятидюймовое устройство и жесткий диск располагаются примерно в сантиметре от нее.
