Но даже при таком тонком вентиляторе радиатор нужно было «вписать» в пять сантиметров по высоте. А для того, чтобы под ним помещались стандартные модули памяти, собственно рассеивающие пластины должны располагаться на высоте около 40 мм над основанием радиатора. Таким образом, им остается лишь около сантиметра по ширине.

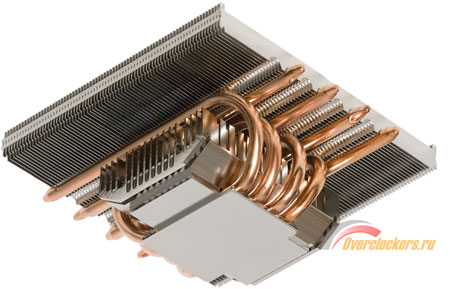

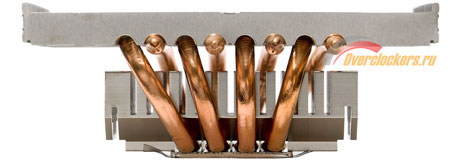

В принципе, шестимиллиметровые тепловые трубки можно целиком поместить в такие ребра, но прочность конструкции ожидаемо снизится. Разработчик на это не пошел: в Scythe Big Shuriken трубки располагаются снизу, контактируя с пластинами лишь половиной своей поверхности. Разумеется, маркетологи сразу обозвали этот «костыль» громким словом «технология» и придумали для нее отдельное название – «Uneven Parallel Heatpipe». Я даже не буду трудиться это переводить.
Но хотя бы все четыре трубки здесь загнуты наверх с обеих сторон, то есть упомянутых «половин» все равно восемь. Правда, на мой взгляд, их все же можно было разнести в радиаторе пошире.
Привычные горлышки в местах соприкосновения трубок и ребер присутствуют, соединение пропаяно. Последнее касается и ме́ста контакта трубок с основанием радиатора, но вот здесь уже, по недоброй традиции Scythe, желобков нет. Подошва радиатора представляет собой просто двухмиллиметровую медную пластину, а трубки на этом участке лишь немного сплющены.
реклама

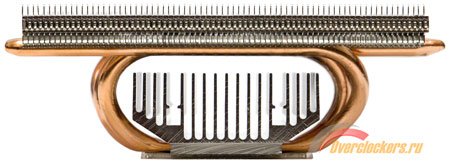

Тут вряд ли поможет даже то, что верхняя часть основания выполнена в виде еще одного достаточно массивного радиатора.
В его боковинах есть отверстия для монтажных скоб.
Алюминиевые пластины и медные тепловые трубки не окрашены, а вот медная же подошва – никелирована. По умолчанию она прикрыта предохранительной пленкой (с нанесенным на нее привычным предупреждением о том, что перед установкой радиатора пленку необходимо снять).

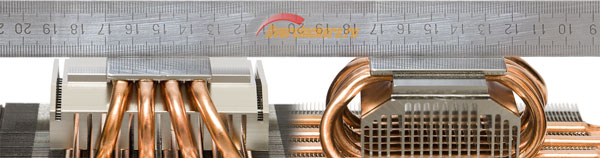

Что касается ровности основания, то тут к Scythe Big Shuriken претензий быть не может:
реклама

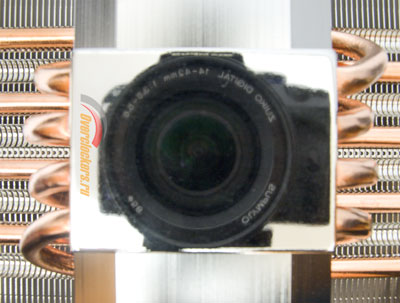

Кроме того, подошва кулера еще и отлично обработана – практически до зеркального состояния:

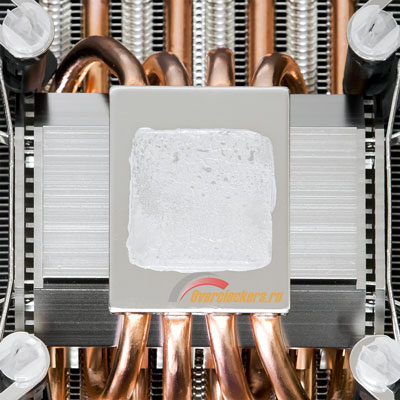

Поэтому очень неплохим получился и отпечаток на ней наиболее ровного из использованных сегодня на стенде процессоров – Intel Core i3 530:
Разумеется, Scythe Big Shuriken был протестирован и на «более серьезном» CPU – нашем обычном стендовом Intel Core i7 920. Но не сто́ит ожидать от данной системы охлаждения выдающихся результатов в плане охлаждения горячего четырехъядерника, да еще и разогнанного. Все-таки всего четыре тепловые трубки, недоделанное основание, слабый вентилятор и, главное, площадь рассеивания лишь в районе 2000 см2 – это очень скромно по нынешним временам.
Последний параметр довести до «человеческих» значений не помогло даже увеличение количества ребер до 78 штук (всего на одно меньше, чем у легендарного Thermalright AXP-140). При этом, чтобы «вписаться» в желаемые габариты радиатора, разработчикам пришлось скомпоновать 0.4-миллиметровые пластины очень плотно, сократив межреберное расстояние до 1.1 мм.

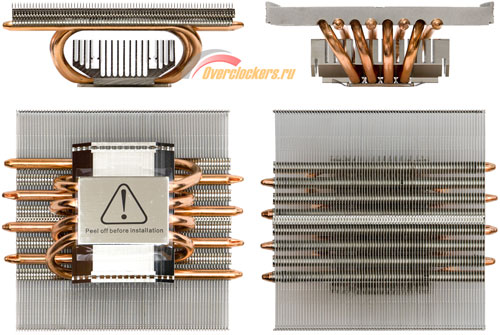

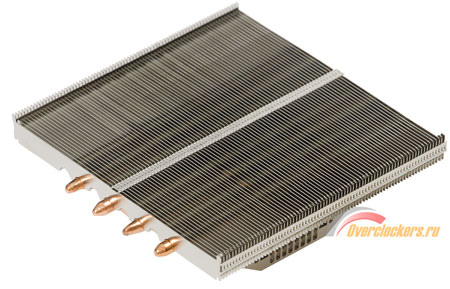

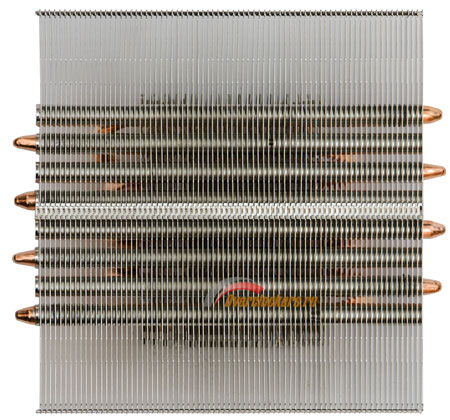

Все, с радиатором и с вентилятором разобрались, можно устанавливать систему охлаждения на тестовый стенд. Перед тем, как перечислить его составляющие, приведем еще раз фотографии радиатора Scythe Big Shuriken с разных сторон:
