ASUS Radeon HD 5870 Matrix Platinum Edition

И вот главный виновник нынешнего обзора – редко встречаемый даже в Интернете вариант 5870-го «семейства» от ASUS.

Уже по логотипу, размещенном в левом верхнем углу коробки, яснее ясного, что перед нами представитель небезызвестной серии Republic of Gamers (R.O.G., Республика игроков).

Задняя сторона коробки дает возможность подробнее изучить навороты видеокарты. Самыми важными, если исходить из размера вставок на поверхности коробки, разработчикам представляются две вещи. Во-первых, это возможность мерить напряжение разных компонентов графического ускорителя «на лету» с помощью вольтметра (шесть миниатюрных разъемов под щуп находятся на оборотной стороне видеокарты). Предполагается, что счастливый обладатель «Matrix» будет с энтузиазмом мерить щупом тестера напряжение работающих процессора, памяти или шины PCI-E. Не знаю, как насчет других, а на меня эта возможность впечатления не произвела.

А во-вторых, разработчики напоминают: при использовании технологии Eyefinity c парой гигабайт памяти можно достичь лучших результатов.

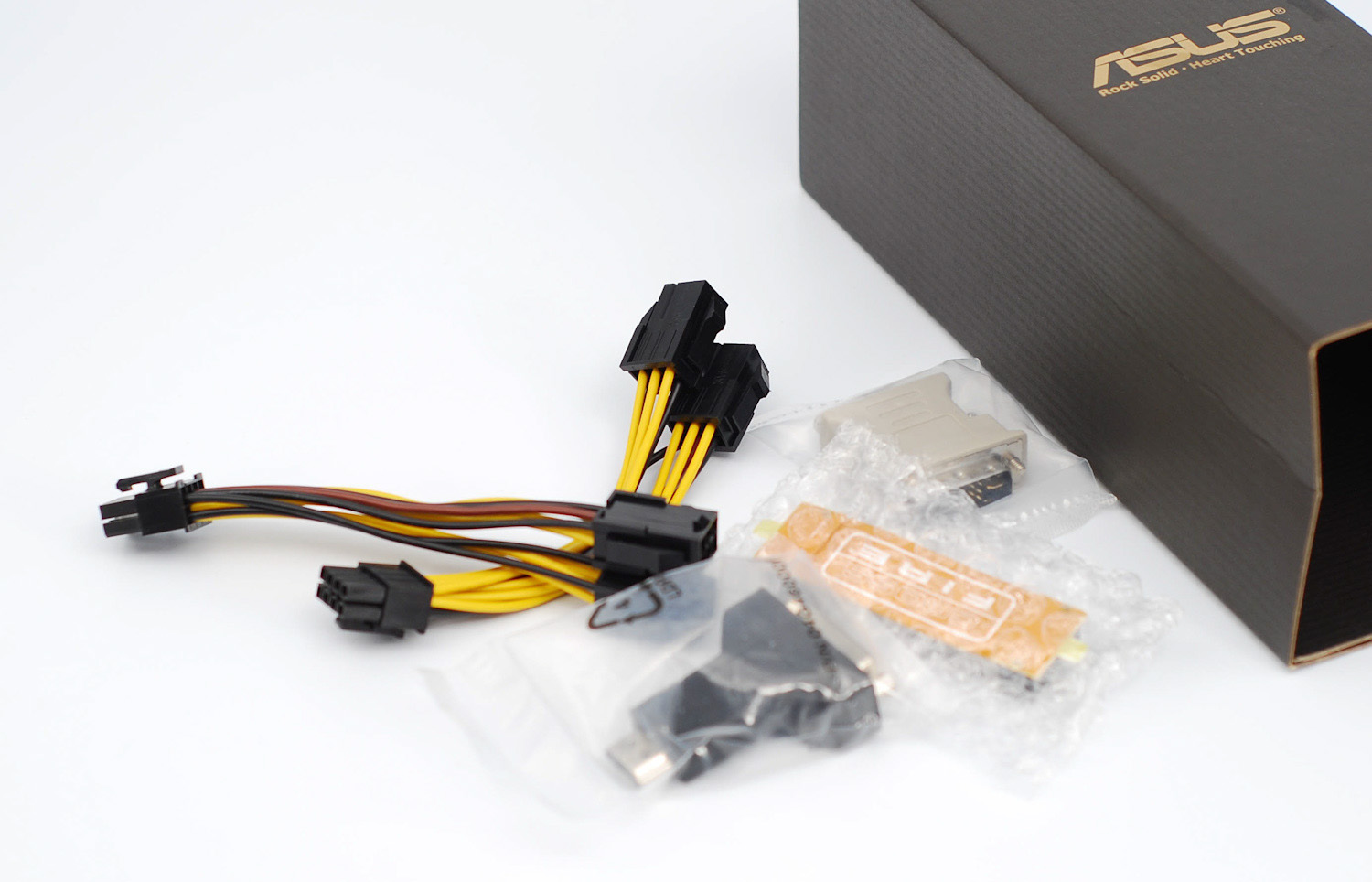

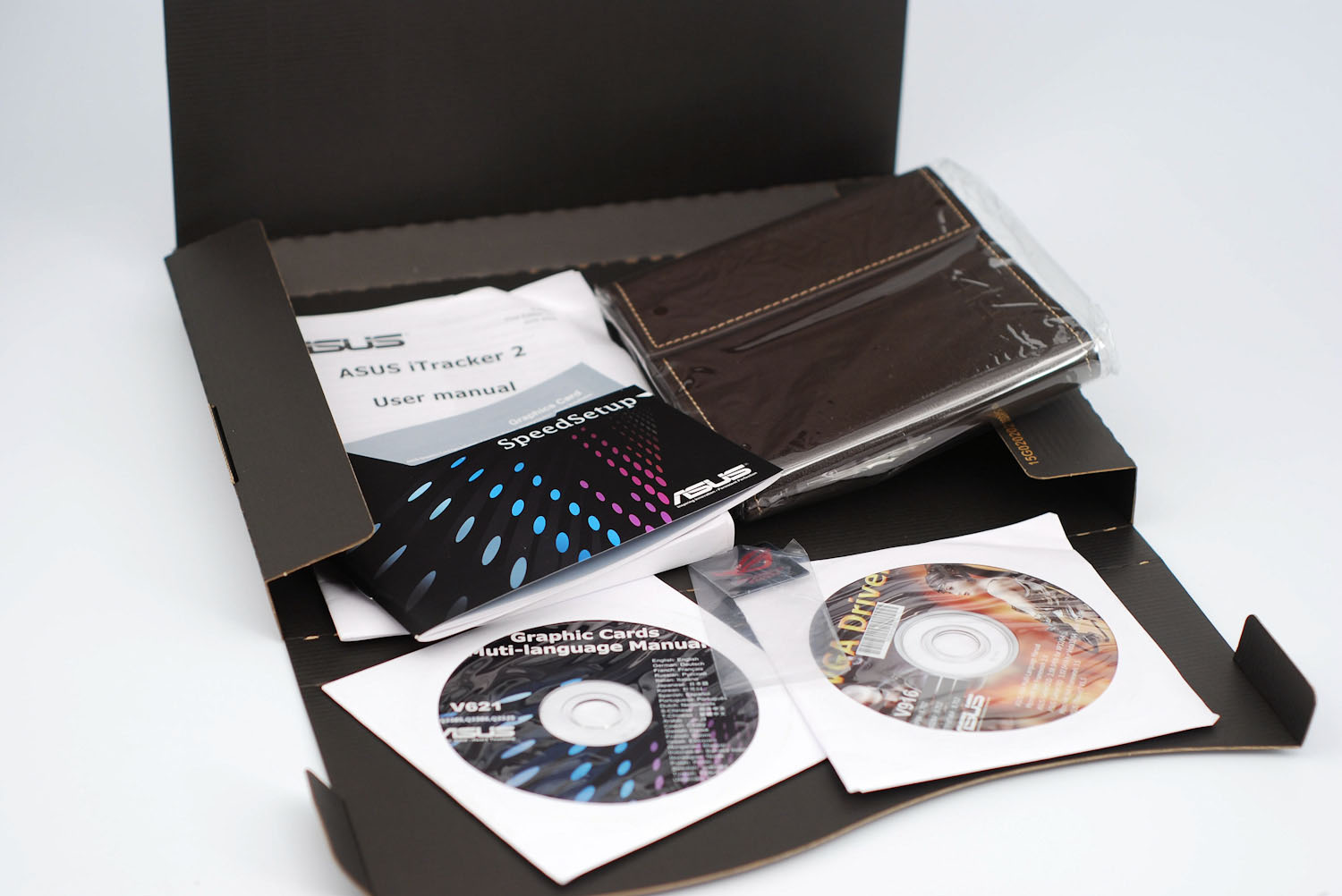

В комплектацию входит: два переходника для блока питания 2x6 – 8 pin, по переходнику DVI-VGA и DVI-HDMI, мостик CrossFire, диск с драйверами. Помимо этого, приложено несколько руководств: по быстрой установке, по использованию фирменной утилиты для разгона iTracker 2 и еще одно на диске в электронном (и даже мультиязычном) виде. И напоследок – кожаный чехол для CD/DVD дисков.

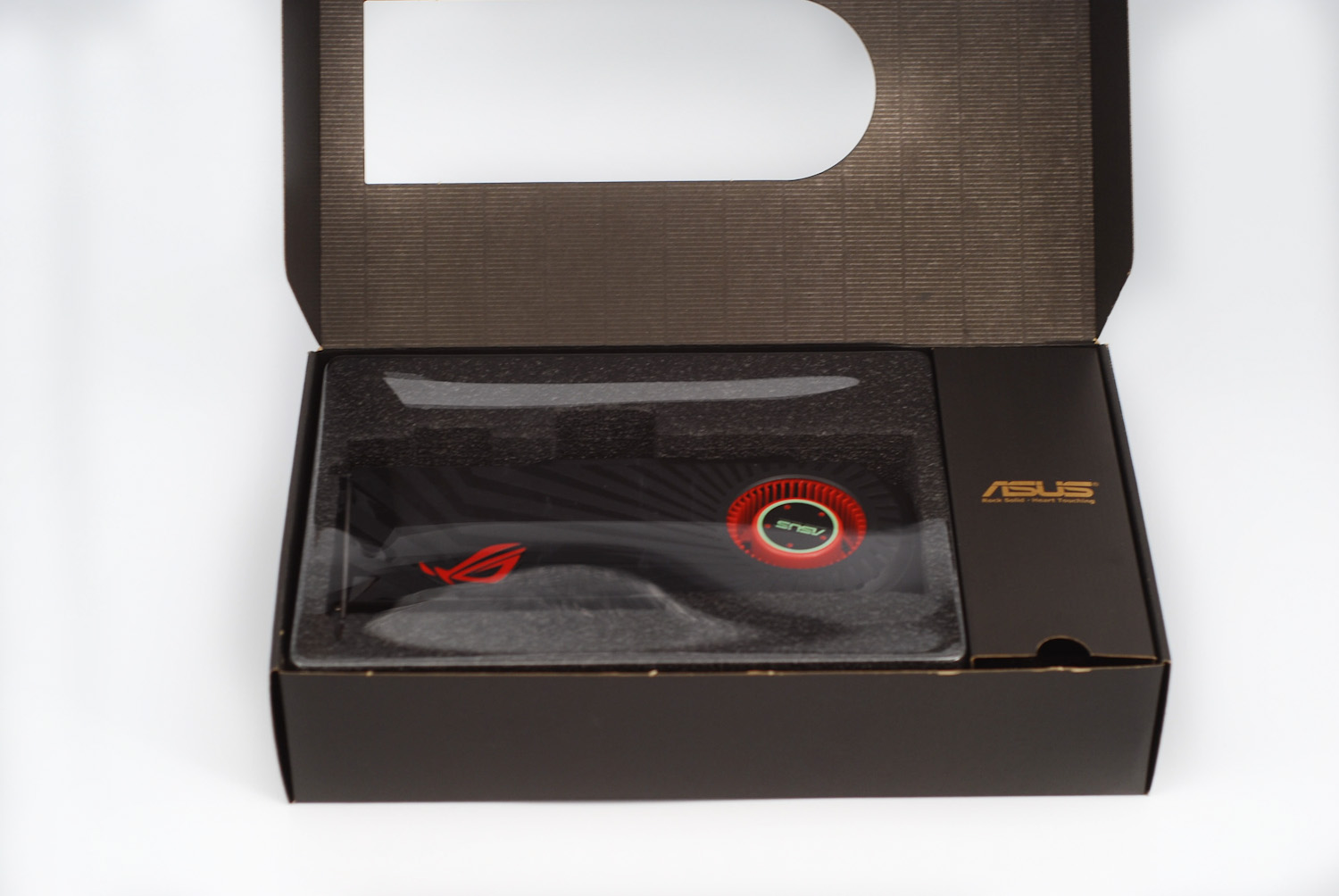

«Круто!» - сказал бы я лет пятнадцать назад, если бы увидел такую дизайнерскую мощь упаковки. Ведь черный – один из любимых цветов очень и очень многих пользователей. Впрочем, и сейчас вид подобной упаковки вызывает скорее положительные эмоции, что не может не радовать. Значит, еще молодой.

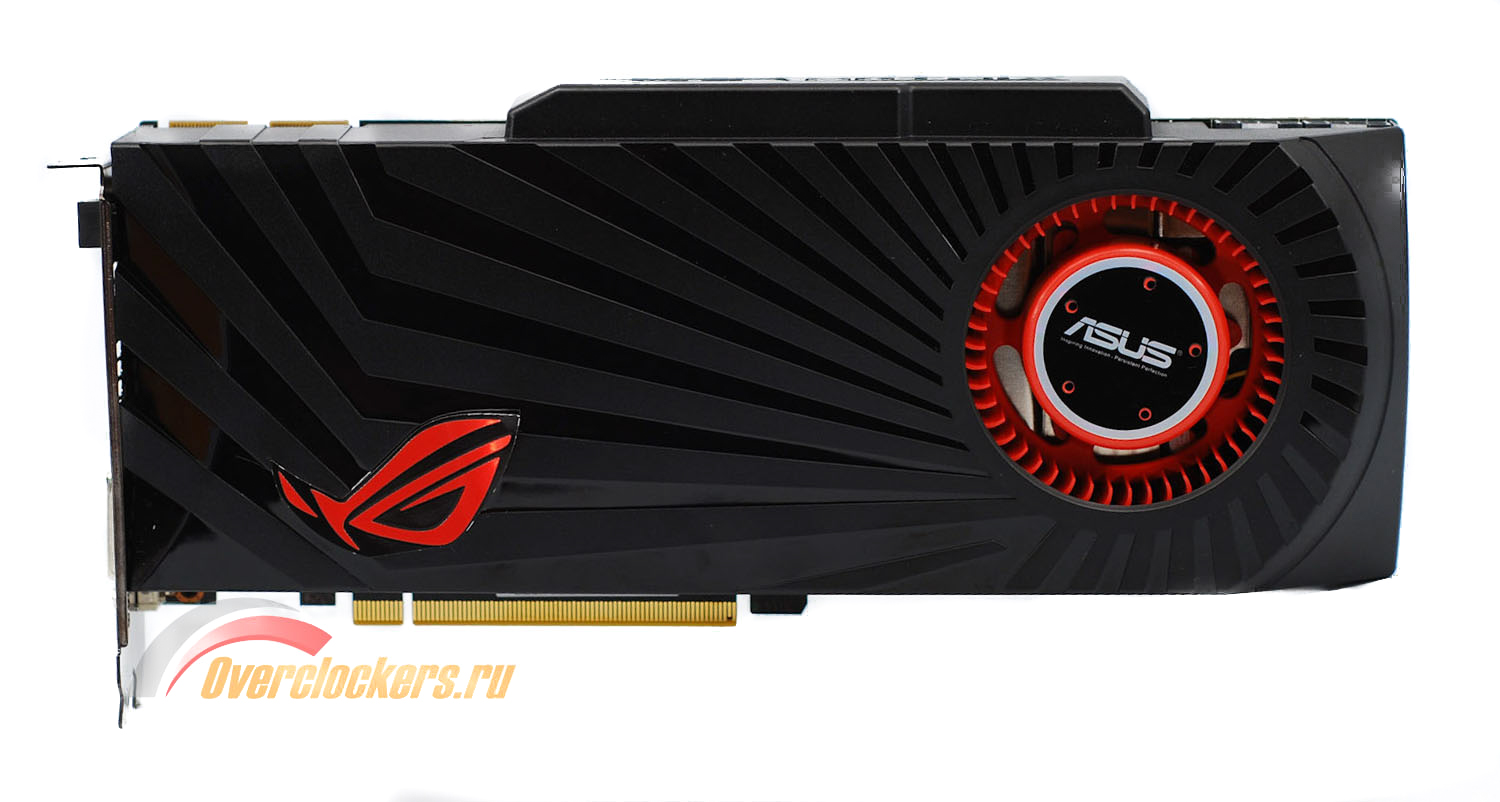

Дизайн с явным нереференсным уклоном, даже не уклоном, а чуть ли не воплем о том, что видеокарта оригинальная. И понятие «оригинал» у ASUS не является синонимом «эталон».

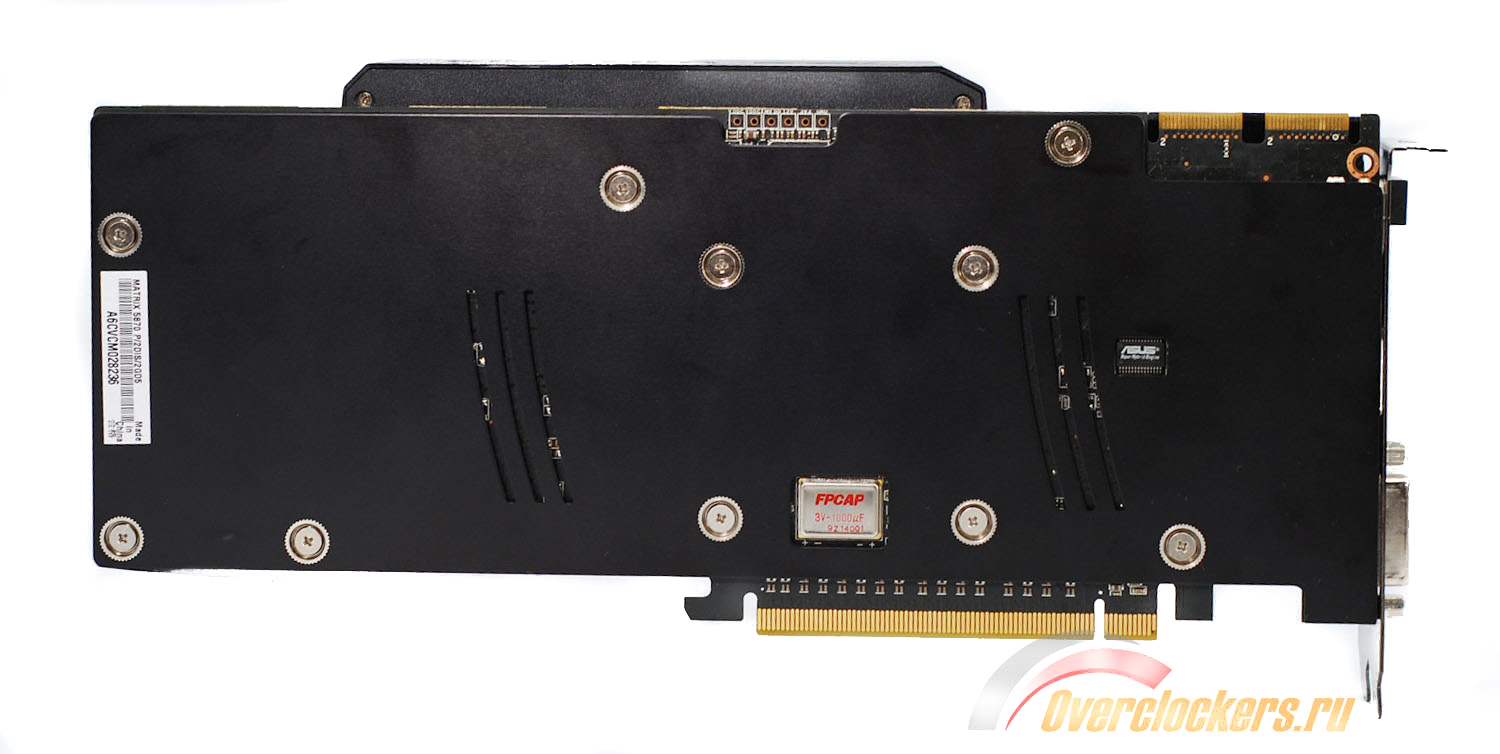

С тыльной стороны плата закрыта металлической пластиной, закрепляемой шурупами.

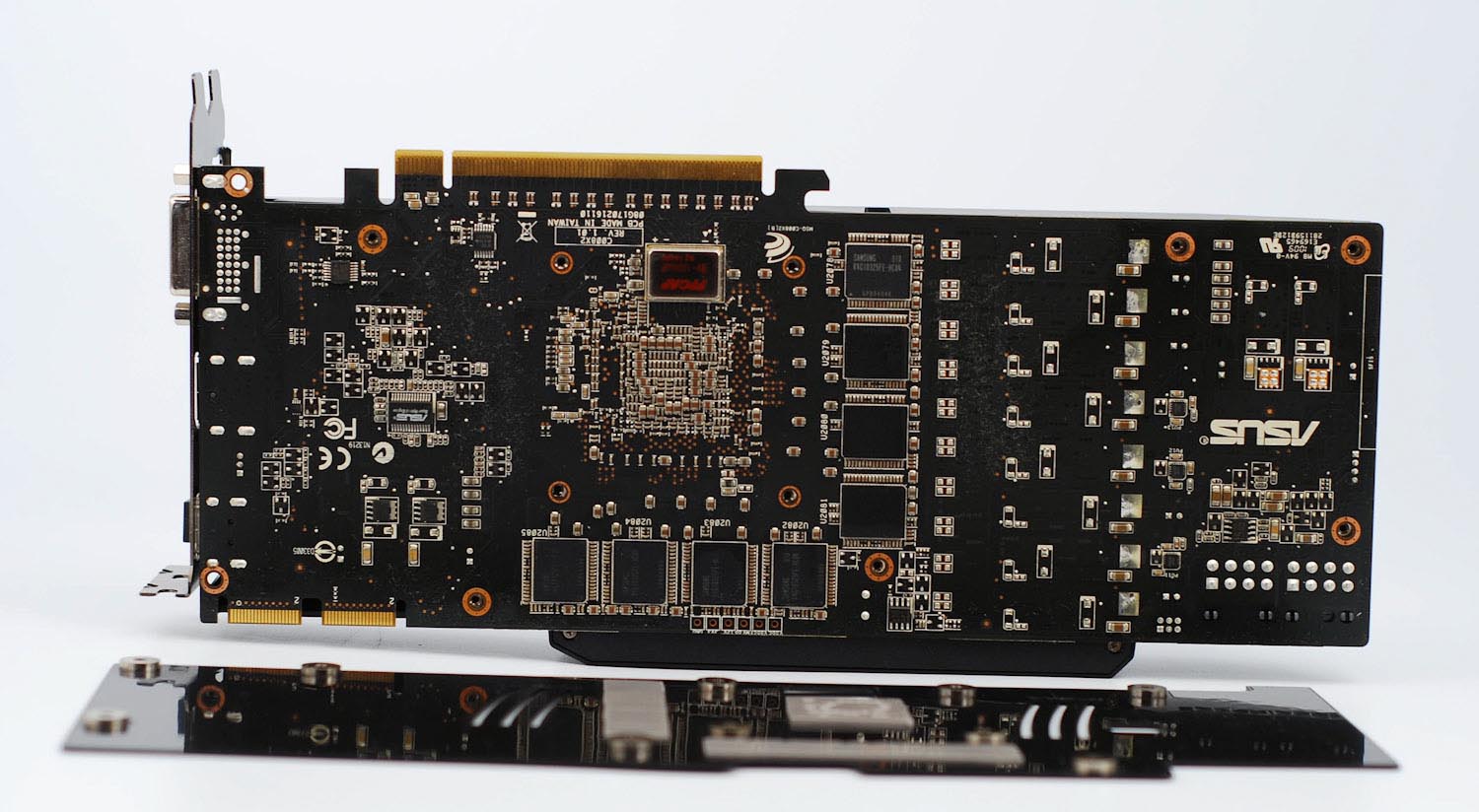

Сняв пластину, отмечаем наличие восьми микросхем видеопамяти. Нетрудно догадаться, что с другой стороны мы увидим их близнецов, ведь недаром заявлен общий объем в 2048 Мбайт.

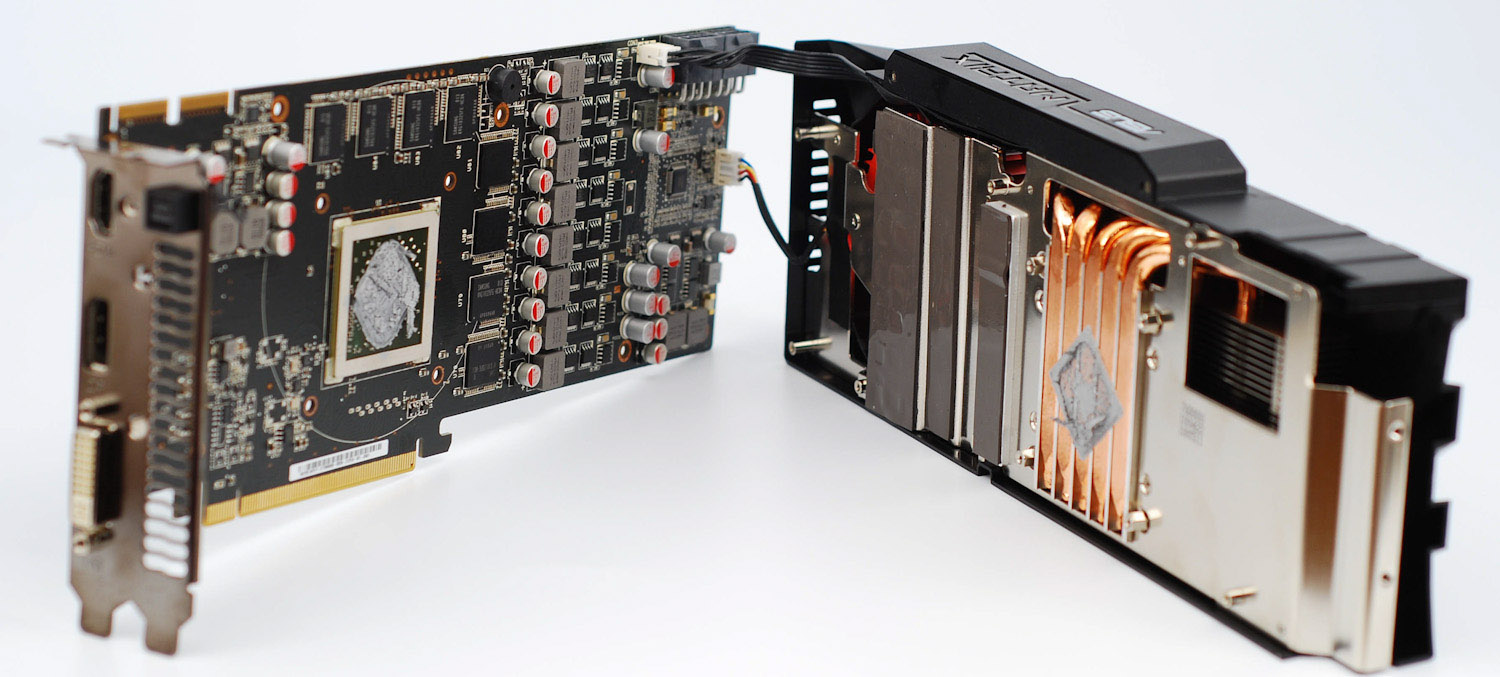

А вот и лицевая сторона видеокарты со снятым кожухом. Один из разъемов дополнительного питания предназначен собственно для питания турбины, а вот второй разъем нужен для питания интеллектуальной подсветки. В зависимости от степени загрузки видеокарты изменяется цвет подсветки надписи «Matrix» на торце. Например, зеленый – это легкая нагрузка, красный – экстремальная нагрузка, ну и пара промежуточных вариантов.

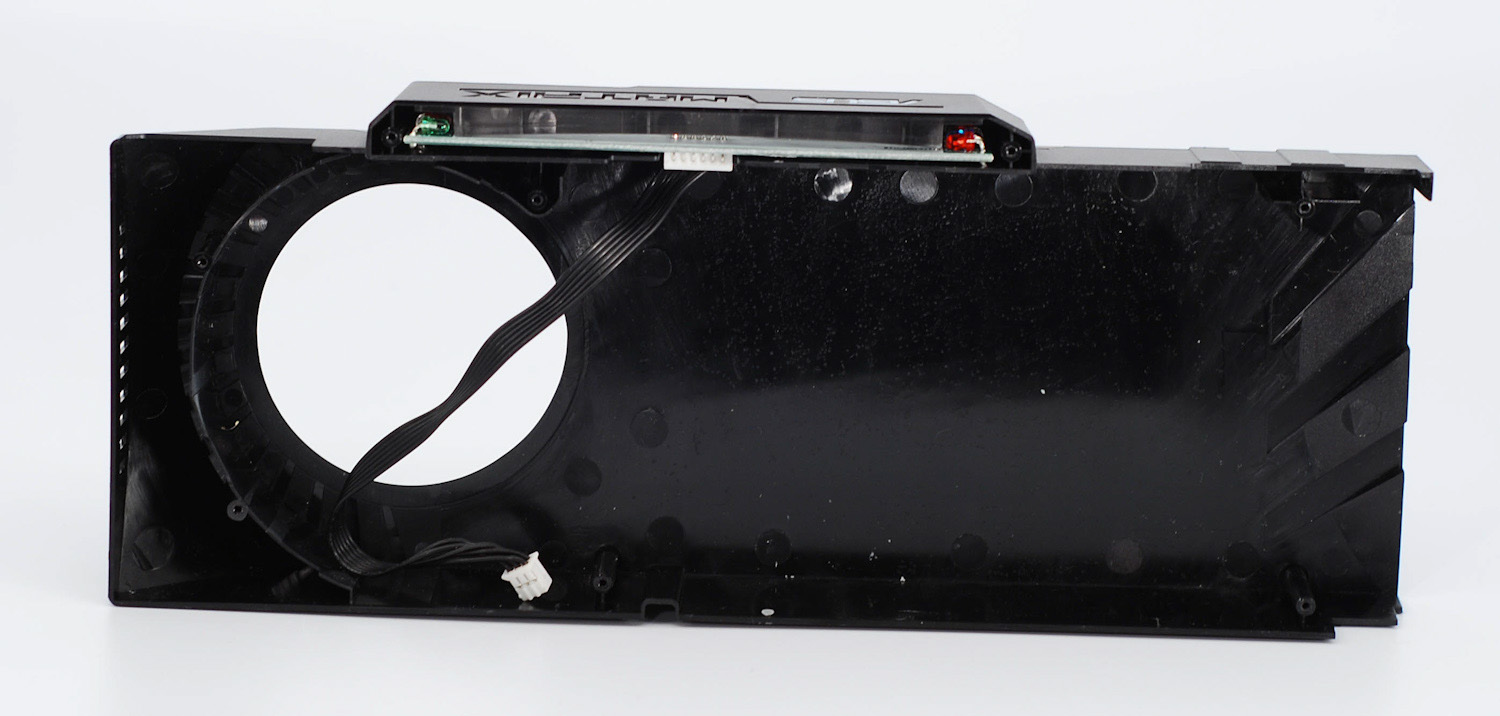

Это, собственно, и есть герой предыдущего абзаца – микросхема интеллектуальной подсветки на своем рабочем месте.

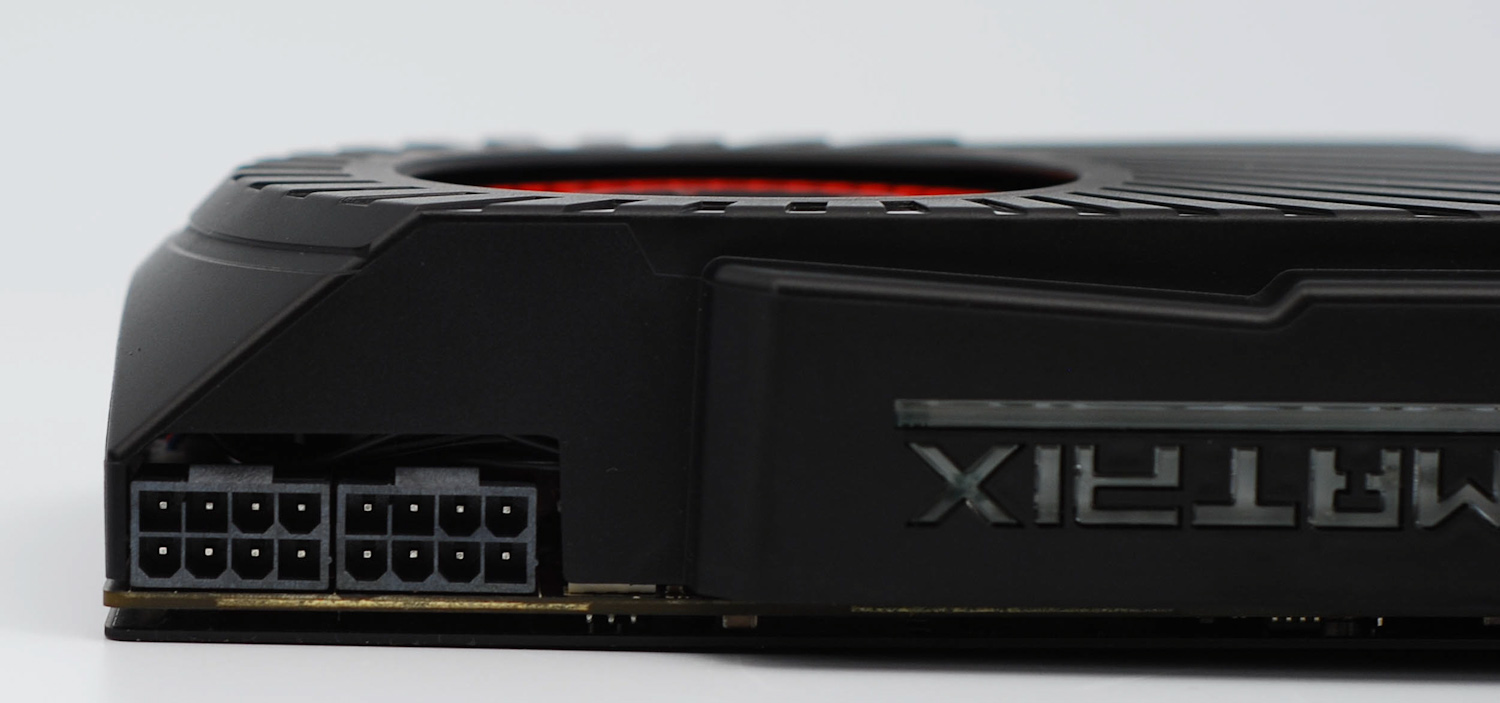

Здесь мы можем подробнее рассмотреть надпись «Matrix». Сей логотип должен светиться соответствующим цветом при определенной нагрузке, а мы – припомнить, что для демонстрации всей своей мощи видеокарте необходимо 2x8-контактное питание.

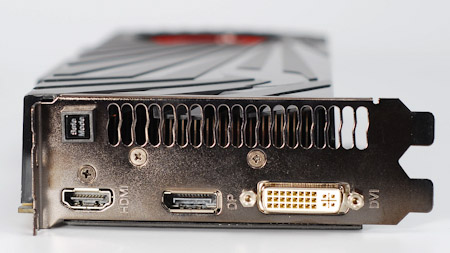

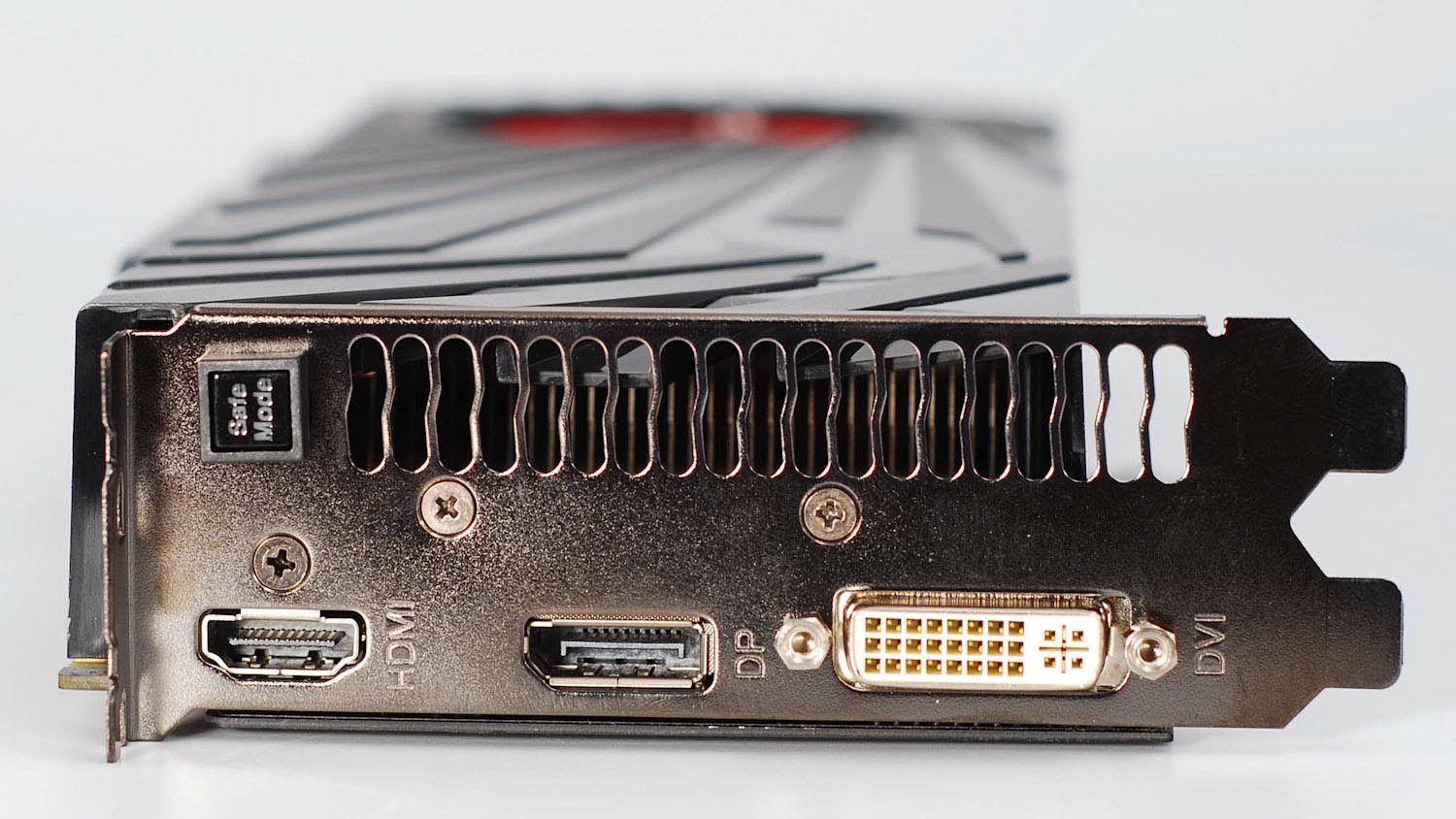

Набор разъемов для подключения к монитору: DVI, DisplayPort, HDMI. Кроме того, присутствует кнопка Safe Mode, которую следует нажимать в случае необходимости возврата работы видеокарты в штатный режим. Например, если после разгона Matrix Platinum Edition не справится с высокопроизводительным приложением и зависнет.

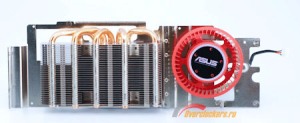

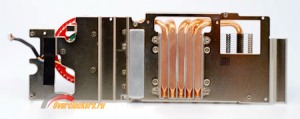

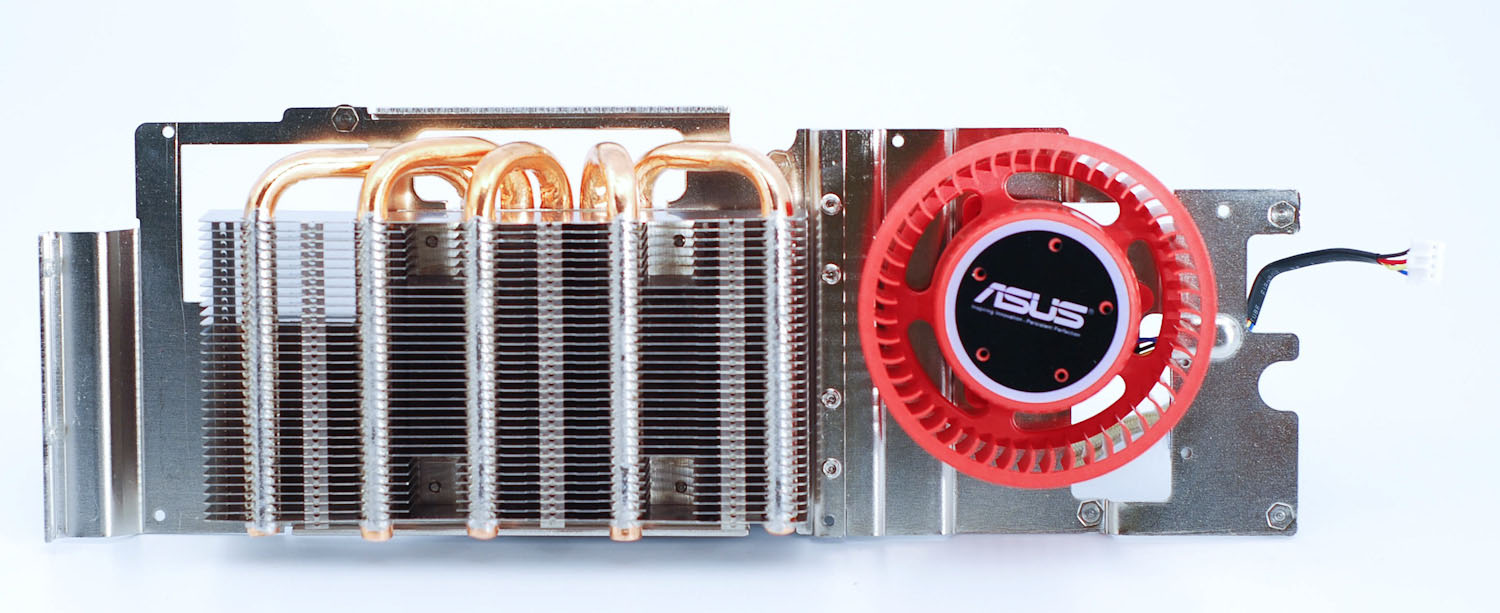

Система охлаждения демонстрирует пять тепловых трубок, как и Sapphire Radeon HD 5870 1024 Мбайт. Интересно будет сравнить функциональность систем охлаждения этих двух видеоадаптеров.

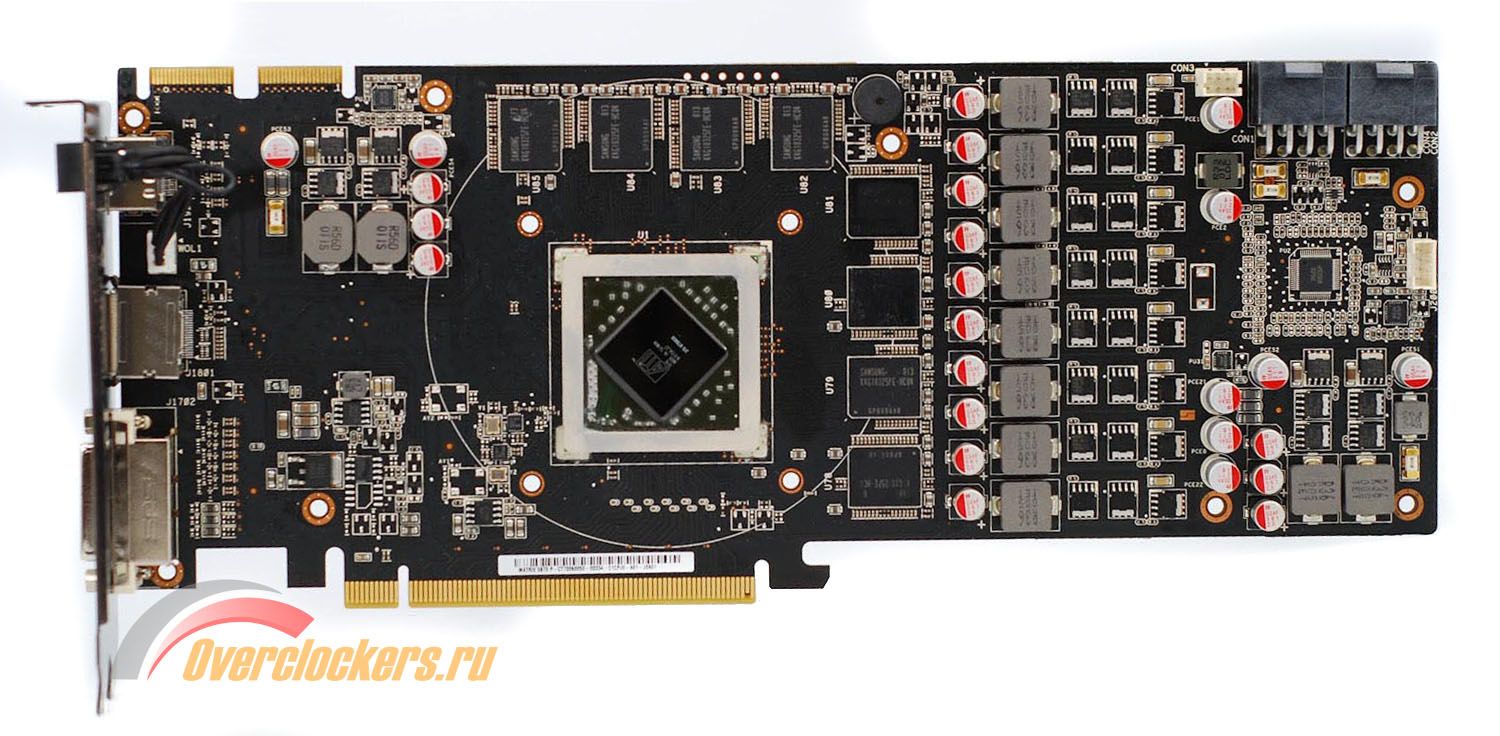

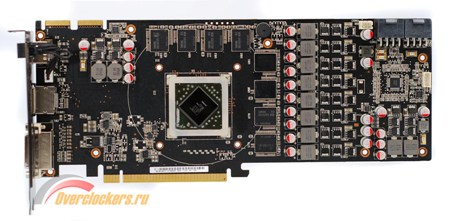

Лицевая сторона графического ускорителя без прикрас в виде систем охлаждения и кожухов. Явно неэталонное исполнение выглядит весьма аккуратно, чуть ли не педантично.

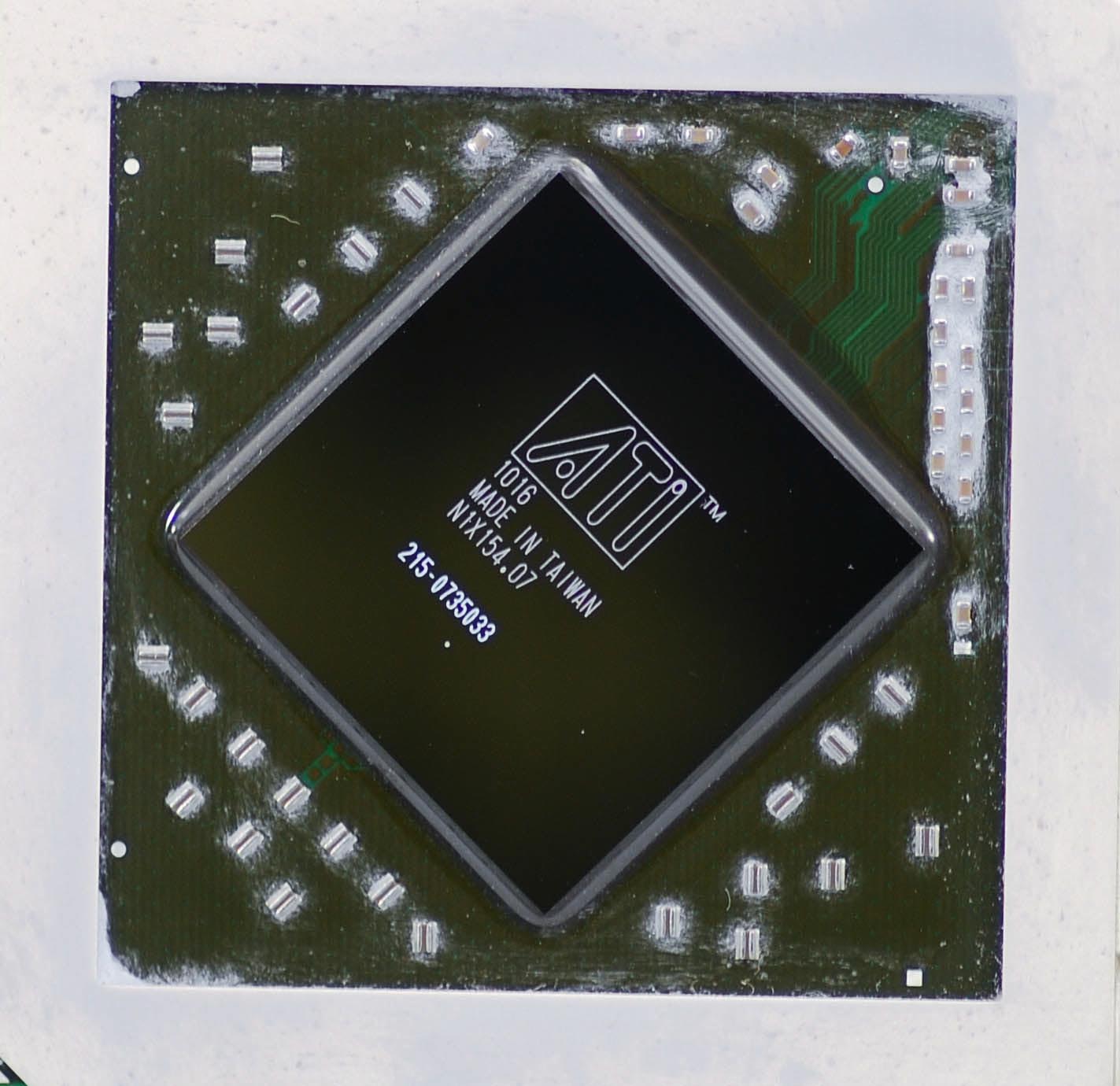

Познакомьтесь с очередным Cypress, рожденным на 16 неделе 2010 года.

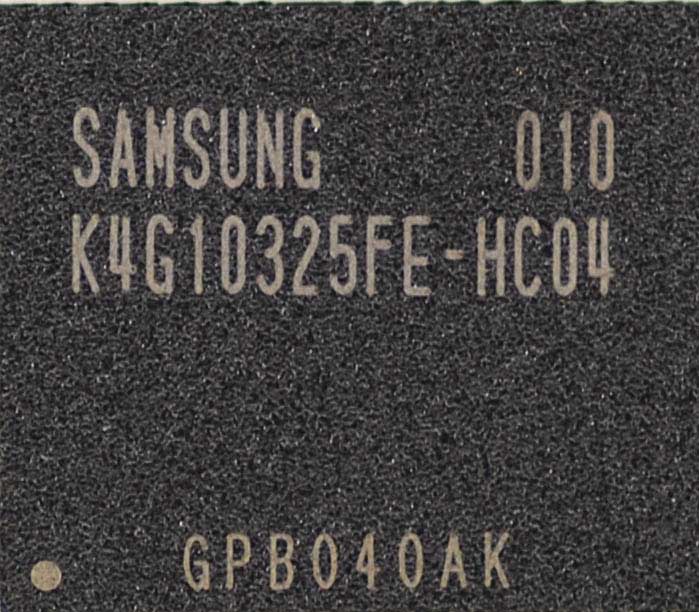

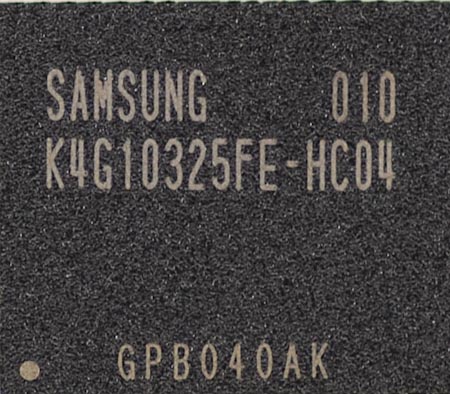

А вот и уже неоднократно виденная нами по предыдущим картам видеопамять Samsung K4G10325FE-HC04. Но здесь она выглядит как-то более чисто, аккуратно и представительно, не правда ли?

Тестовая конфигурация

Для проведения тестов использовался следующий открытый стенд:

Материнская плата: Gigabyte X58A-UD7, bios F2;

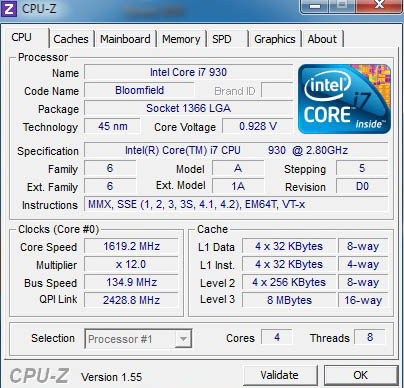

Процессор: Intel Core i7 930 (Bloomfield, D0) 2800 МГц, Turbo Boost - вкл;
Система охлаждения процессора: Thermaltake Contac 29;
Термопаста: КПТ-8;
Память: 3x2 Гбайт DDR3 1600 МГц Crucial BallistiX 8-8-8-24;
Жесткий диск: SATA 6 Гбит/с, 450 Гбайт, Western Digital WD4500HLHX, 10000 об/мин, 32 Мбайт;
Блок питания: Akasa PowerPlus AK-P650FF-BK 650 Ватт;
Монитор: Philips 240S1SB, 1920х1200

Программное обеспечение:

Операционная система: Windows Seven Ultimate x64
Драйверы для видеокарт: Catalyst 10.7
MSI AfterBurner 2.0.0
FurMark 1.8.2.

Инструментарий и методика тестирования

Для минимизации человеческого фактора и наибольшей повторяемости результатов испытаний были выбраны только игры, оснащенные собственным бенчмарком. Всего же блок тестовых приложений состоит из семи программ, две из которых чистая синтетика, а остальные пять – тесты производительности к играм (как в виде отдельных приложений, так и встроенные в игру).

Из синтетических эталонных тестов использовались следующие:

3DMark Vantage – Extreme
Heaven Benchmark (Воздушный корабль)

Список игровых бенчмарков в алфавитном порядке:

Aliens vs Predator 3 Benchmark
Colin McRae: DIRT 2 (Битва Battersea - Лондон)
Far Cry 2 (Маленькое ранчо)
S.T.A.L.K.E.R.: Clear Sky (Sun Shafts)
Resident Evil 5 (Сцена 1)

Для уменьшения погрешностей измерения все тесты проводились по три раза, кроме случаев с «синтетикой» и бенчмарка к игре S.T.A.L.K.E.R.: Clear Sky – запуск этих приложений производился по два раза. Результаты, которые вы можете видеть в таблицах ниже – среднеарифметическое из трех (или соответственно двух) прогонов.

Все тестовые программы запускались в двух разрешениях: 1680х1050 и 1920х1200.

Каждая видеокарта проходила испытание на производство как можно большего количества FPS дважды: в штатном режиме и после разгона. Разгон, выполненный с помощью утилиты MSI AfterBurner, признавался успешным, если взбодренный графический ускоритель не уходил в нокдаун после получасового общения с FurMark 1.8.2.
