Обзор материнской платы Biostar TH55XE (страница 2)
реклама
Технические характеристики
Поддерживаемые процессоры | Intel® Core i7, Core i5, Core i3 LGA1156 Processors |
Системная логика | Intel H55 Chipset |
Оперативная память | 4 x DDR3 DIMM Memory Slot, Dual Channel DDR3 800/1066/1333/1600(OC)/1800(OC)/2000(OC) Up to 16GB Memory |
Слоты расширения | |
Разъемы под накопители | |
Сетевой адаптер | Realtek RTL8111DL - 10/100/1000 Controller |
аудиокодек | Realtek ALC888 8+2 Channel HD Audio |
Разъемы | |
Комплектация | |
Форм-фактор | mATX |
Габариты, мм | 244 х 244 |
Возможности BIOS

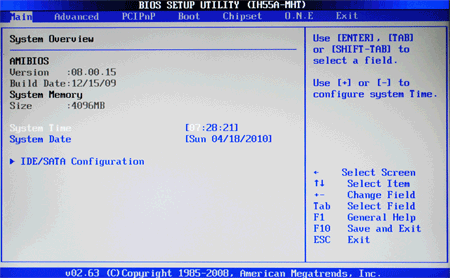

Материнская плата использует BIOS от American Megatrends Inc. (AMI). При загрузке системы необходимо нажать Delete (а не F5 или F12, как сейчас делают многие производители) и вашему взору предстает классический серо-синий интерфейс. Основное поле экрана разделено на две части – правая содержит перечень настроек, а левая - полезные комментарии по каждому пункту. Верхняя навигационная строка содержит семь разделов. Главный (Main) представлен на фото ниже:

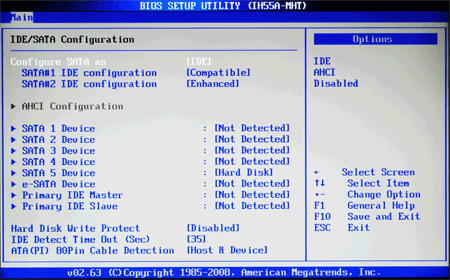

Раздел громко озаглавлен «System Overview» (Обзор Системы), однако здесь можно увидеть только версию BIOS и объем оперативной памяти. Также сюда вынесен инструмент изменения даты и времени и добавлена вкладка IDE/SATA Configuration. Честно говоря, нам кажется более логичным размещать данную вкладку в разделе Boot, однако по старой традиции она вынесена на основной экран. На фото ниже вы можете ознакомиться с содержанием этого подраздела, комментировать здесь особенно нечего, все опции на своих местах:
реклама
Перейдем ко второй вкладке - Advanced Settings («Продвинутые настройки»). Здесь содержатся всевозможные параметры системы и часть необходимых для разгона настроек. Содержание раздела «раскидано» по 11 пунктам меню. Рассмотрим их по порядку.
В первом разделе CPU Configuration мы можем найти исчерпывающую информацию об установленном процессоре (модель, частота, множитель, объем cache-памяти разного уровня). Настройки данного раздела позволяют включать\отключать различные технологии, применяемые Intel (визуализация, энергосбережение C1E) и задавать количество активных ядер процессора.

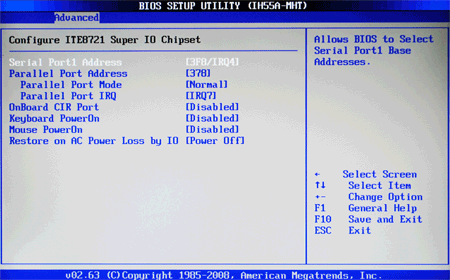

Второй пункт содержит настройки микросхемы ITE8721, относящиеся к использованию «периферии».
реклама

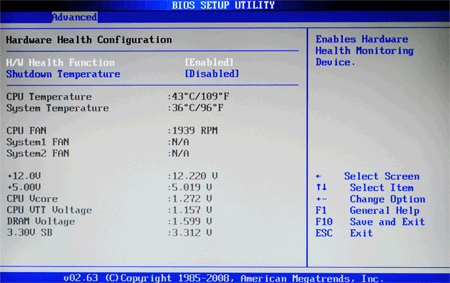

Третий пункт – привычный Hardware Monitor. Здесь можно узнать текущие температуры процессора и чипсета, обороты вентиляторов, а также оценить реальные напряжения по разным линиям.

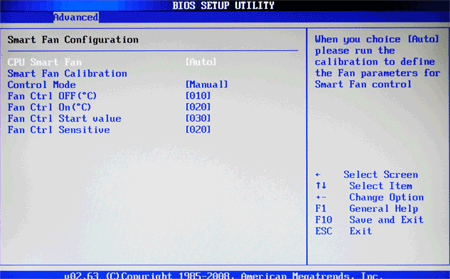

Следующий подраздел, озаглавленный как CPU Smart Fan довольно интересен. Расскажем о нем подробнее. Как нетрудно догадаться по названию, здесь можно настроить «умную» систему управления вентилятором процессорного кулера. Причем перечень настроек позволяет достаточно точно задать обороты вентилятора при различных температурах процессора.
Более того, пользователь может настроить «чувствительность системы» - частоту опроса датчика температуры (при высокой чувствительности система быстрее реагирует на повышение температуры процессора, но при излишней чувствительности обороты постоянно «прыгают» вверх-вниз вслед за минимальными изменениями температуры, более низкая чувствительность обеспечивает плавное изменение скорости вращения крыльчатки вентилятора).
Справедливости ради отметим, что подобные развитые функции управления вентиляторами встречаются почти на всех материнских платах серьезных производителей, жаль, что здесь управление распространяется только на кулер процессора, что связано с недостаточным количеством разъемов.

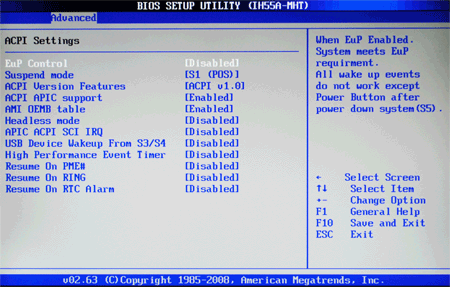

Вкладка ACPI Settings предоставляет доступ к настройкам, предусмотренным этим стандартом. Честно говоря, для рядового пользователя этот раздел не представляет никакого интереса, настройки содержащиеся здесь весьма специфичны. Например, мы можем указать – следует ли системы выходить из «спящего» состояния в случае подключения любого устройства к порту USB.

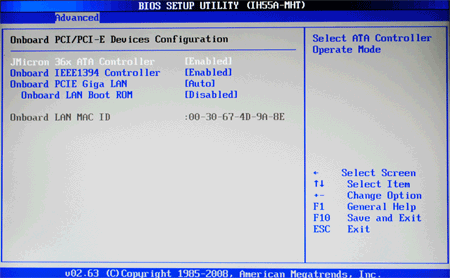

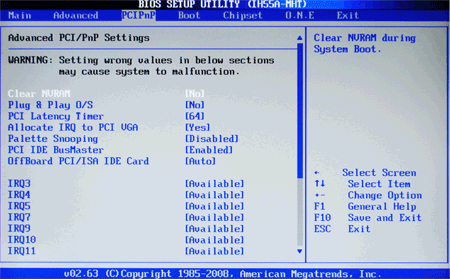

Раздел Onboard PCI/PCI-E позволяет включать\отключать установленные на плате контроллеры FireWire, LAN и ATA.

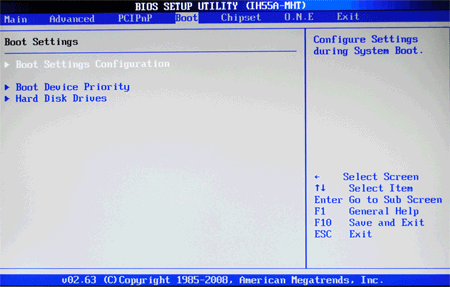

Раздел Boot не предлагает нам каких-то новаторских возможностей, но все необходимые настройки присутствуют. Здесь можно задать очередность использования дисков для загрузки системы (Boot Device Priority) и распознать подключенные жесткие диски (Hard Disk Drives).

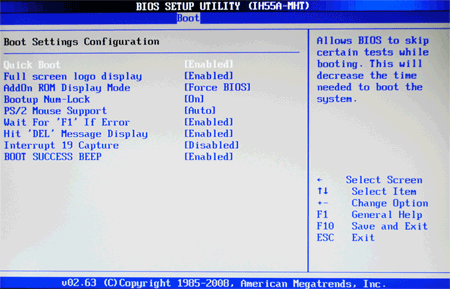

Дополнительный подраздел Boot Settings Configuration позволяет, помимо прочего, уменьшить время загрузки посредством активации режима Quick Boot и отключения экранной заставки Biostar. При использовании Quick Boot система пропускает часть необязательных тестов, которые проводятся каждый раз перед запуском ОС, на практике это дает всего несколько секунд выигрыша.
реклама

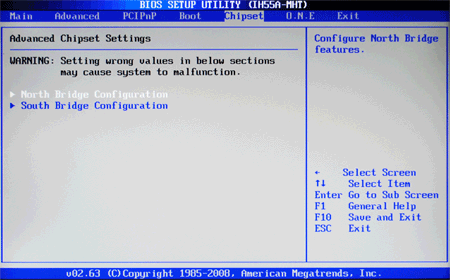

Вкладка Advanced Chipset Settings, как не сложно догадаться, отвечает за настройки северного и южного мостов.

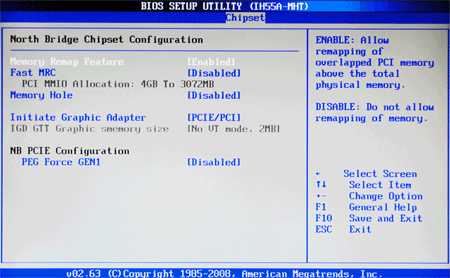

Раздел, содержащий настройки северного моста не слишком информативен. Из интересных настроек стоит отметить «переключатель» Initiate Graphic Adapter, который позволяет переключаться между видеоядром процессора и дискретной видеокартой. Наш процессор видеоядром не оборудован, так что эта опция неактивна.

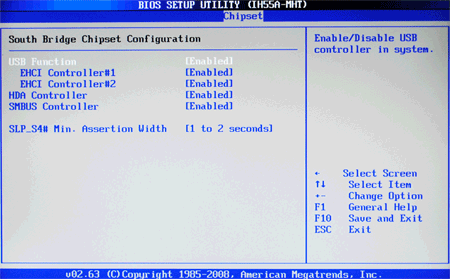

Экран настроек южного моста позволяет настроить работу портов USB (опция EHCI controller активирует режим USB 2.0, если задать значение Disable, придется довольствоваться лишь режимом USB 1.1) деактивировать SMBUS (последовательный протокол обмена данными для устройств питания, активирован по умолчанию). Конечно, приятно видеть такое разнообразие настроек, однако тяжело представить ситуацию, когда они могут понадобиться в повседневном использовании компьютера.
Продравшись через заросли малопонятных и практически бесполезных опций, мы, наконец, попадаем в раздел O.N.E., содержащий всю массу нужных нам настроек. Взглянем на основной экран этого раздела:
Помимо идеологически верного разгона «вручную» мы можем задействовать автоматический режим. Всего на выбор предлагается три варианта «саморазгона» - V6, V8 и V12 Engine (производитель выбрал аналогию с автомобильными двигателями). О работе автоматики мы расскажем в соответствующем разделе, а пока продолжим изучение BIOS.

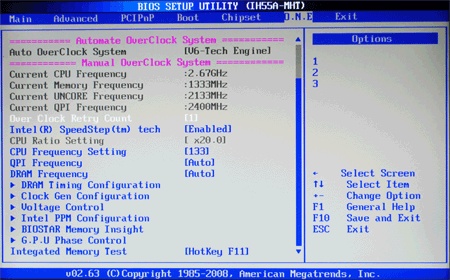

Как можно увидеть на скриншоте выше, из главного меню мы можем задать напрямую частоту шины (вплоть до 800 МГц) и множитель процессора (в случае использования режима Manual). Опосредованно (через множители) задаются частоты QPI и DRAM. Здесь же можно отключить функцию Intel Speed Step, которая способна «спутать карты» при разгоне.
Функции управления напряжениями и таймингами (задержками) памяти вынесены в особые подразделы. Нельзя не упомянуть об определенном неудобстве, затрудняющем разгон системы. Дело в том, что значение частоты процессора, отображаемое в BIOS «заморожено» на одном уровне – изменив частоту шины и множитель, нам придется в уме рассчитывать итоговую частоту процессора. Строка Current CPU Frequency останется неизменной.

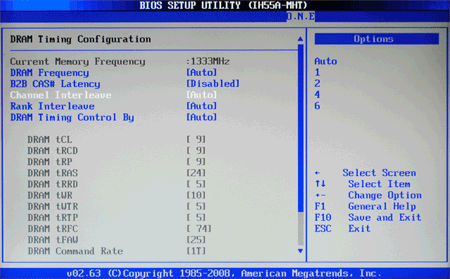

Управление таймингами можно отдать на откуп материнской плате. В этом случае будет использован самый мягкий режим задержек, например для частоты DDR-1333 МГц материнская плата предлагает использовать значения 9-9-9-24.

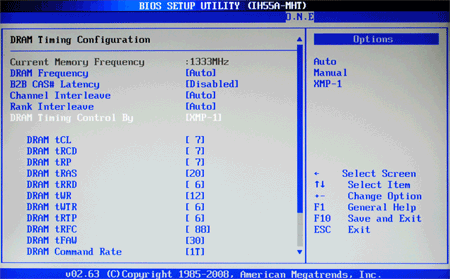

Другой вариант – использовать значения, зашитые в XMP (Xtreme Memory Profile), на скриншоте ниже видно, что в этом случае материнская плата использует рекомендованные производителем памяти тайминги 7-7-7-20. Это хорошо, однако данные XMP используются не полностью – частота памяти осталась на прежнем уровне 1333 МГц, в то время как номинал наших «планок» составляет 1600 МГц. Стендовые материнские платы ASUS P6T Deluxe и Gigabyte X58A-UD7 при считывании XMP не только выставляют нужные задержки, но и изменяют множитель DRAM для соответствия рекомендованной частоте 1600 МГц (если это возможно физически) и задают напряжение питания в 1,6 В. Здесь все это придется проделать вручную.

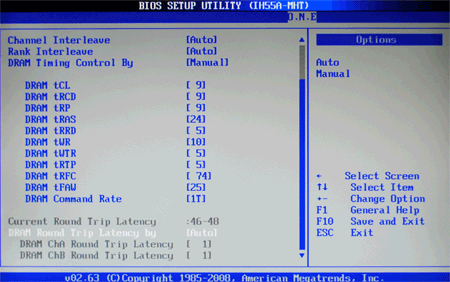

Если вы хотите задать все тайминги памяти вручную, материнская плата может предоставить следующие возможности:
Параметр |
|
|
DRAM tCL |
|
|
DRAM tRCD |
|
|
DRAM tRP |
|
|
DRAM tRAS |
|
|
DRAM tRRD |
|
|
DRAM tWR |
|
|
DRAM tWTR |
|
|
DRAM tRTP |
|
|
DRAM tRFC |
|
|
DRAM tFAW |
|
|
Помимо этого мы можем изменить значение Round Trip Latency отдельно для каждого канала (диапазон 1-255) и задать величину параметра B2B CAS# Latency (1-8). Таким образом, материнская плата предоставляет широкие возможности для разгона оперативной памяти и управления задержками.

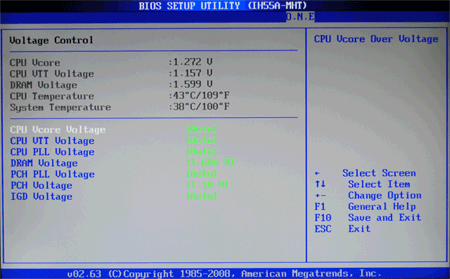

Вкладка управления напряжениями не балует нас таким разнообразием. В общей сложности для регулировки доступно 7 параметров:

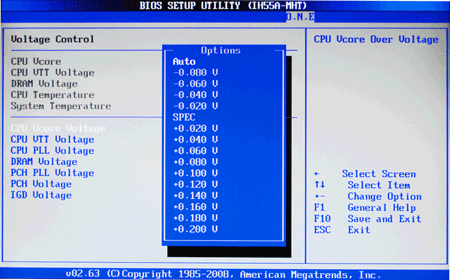

По умолчанию все они выставлены в положение Auto, при переводе в ручной режим управления перед нами предстает небольшая табличка с перечислением всех возможных значений. На наш вкус это решение удобнее, чем перебор значений вслепую при помощи клавиш +\-, что частенько встречается на других материнских платах.
Как можно заметить на скриншоте выше, напряжения питания процессора выставляется не в абсолютных числах, а в виде «прибавок и убавок» к стандартному значению (обозначено как SPEC). Все остальные напряжения можно регулировать традиционным образом – напрямую задавая нужную величину. Для удобства восприятия приведем таблицу следующего вида:
Параметр |
значение, В |
значение, В |
|
CPU VCore Voltage |
|
|
|
CPU VTT Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
DRAM Voltage |
|
|
|
PCH PLLVoltage |
|
|
|
PCH Voltage |
|
|
|
Onboard Graphics Voltage |
|
|
|
В принципе, мы уже рассмотрели все вкладки необходимые для успешного разгона системы, однако в дополнение упомянем еще два подраздела:
Во-первых, Intel PPM Configuration, где можно отключить SpeedStep и TurboBoost.

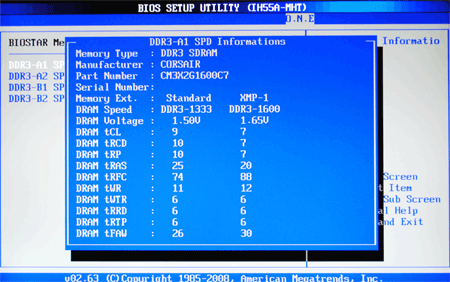

Во-вторых, удобное средство для просмотра данных, зашитых в XMP оперативной памяти – Biosar Memory Insight. В предлагаемой таблице приводятся данные о таймингах, частоте и напряжении, рекомендуемых производителем памяти.

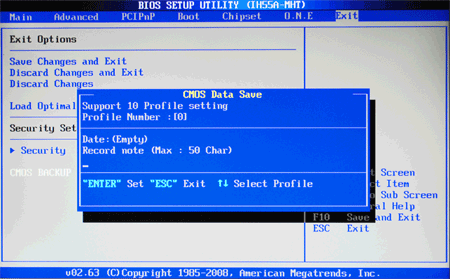

Завершает наш обзор BIOS, конечно же, вкладка EXIT. Помимо стандартных пунктов «Сохранить изменения и выйти» и «Отменить изменения» здесь присутствует подпункт «Backup CMOS». Всего мы можем сохранить до 10 профилей настроек, причем каждому может быть присвоено имя длинной до 50 печатных знаков. Это весьма удобно, в названии профиля можно, к примеру, указать значения основных настроек (частоты, напряжения).
В целом, BIOS материнской платы Biostar TH55XE производит приятное впечатление. С точки зрения оверклокера здесь содержится достаточный набор настроек даже для разгона с использованием жидкого азота. Конечно, это не какая-нибудь плата DFI LanParty или EVGA Classified, где присутствуют все мыслимые и немыслимые настройки, но и скромняга Biostar дает нам отличные возможности по части регулировки частот и напряжений.
