Обзор материнской платы Biostar TH55XE (страница 3)
реклама
Тестовый стенд
- Материнская плата: Biostar TH55XE;
- Процессор: Intel Core i5-750 Lynnfield (2666 МГц, LGA1156, L3 8192Kb);
- Система охлаждения процессора: Cooler Master Hyper N620;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20-41-2T, 2x2 Гбайта, двухканальный режим);
- Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference)
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Разгон
Эксперименты по разгону на автомате еще раз подтвердили, что мы никак не можем рассчитывать на «электронного помощника». Самый жесткий автоматический разгон (по терминологии производителя такой режим называется V12 Engine) принес нам частоту 3200 МГц. При этом напряжение питания процессора по данным CPU-z составляло 1,272 В. Этот результат можно считать неплохим, все-таки мы получили прирост в 500 с лишним МГц, однако наш Core i5 явно может взять и более высокие частоты.

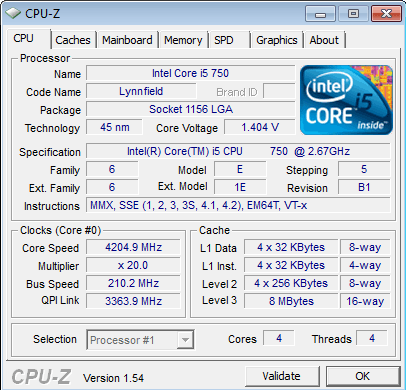

Далее последовали загрузки на максимальную частоту процессора «на скриншот», в ходе которых удалось дойти до 210 МГц по шине. Данное значение соответствует частоте процессора 4200 МГц при множителе 20. Далее система становилась отчаянно нестабильной: на частоте 4300 мы «почти» успели снять скриншот но через несколько секунд после загрузки ОС система свалилась в BSOD.
Очевидно, мы подобрались к пределу частоты нашего процессора. Удивительно, но тесты системы на максимальную частоту шины (при сниженном множителе) дали очень сходный результат. В этот раз материнская плата была стабильна на частотах 215 и 220 МГц, но совершенно отказывалась даже запускать ОС при переходе этой границы.
реклама
Условившись не переходить разумную грань напряжения – 1,4 В, мы столкнулись с ожидаемой проблемой. Имя ей – отвратительная работа подсистемы питания. Не смотря на включенную функцию Loadline Calibration, материнская плата здорово просаживала напряжение под нагрузкой. И это только полбеды, удивительно, но материнская плата умудряется не только занижать, но и завышать напряжение. Простой пример: мы выставляем в BIOS значение +0,1 В, номинал Core i7-750 составляет 1,25 В, а значит мы вправе рассчитывать на значение около 1,35 В. CPU-z рапортует о напряжении питания в 1,368 В под нагрузкой, что выше выставленного значения почти на 0,02 В, а это довольно много. После загрузки системы тестом Linpack в оболочке Linx 0.6.4 c размером задачи 1536 Мбайт напряжение проседает: сначала до 1,352 В, а затем и до 1,32 В. Просадка в 0,048 В это уже неприлично много. Кроме того, напряжение держится очень нестабильно, мы постоянно наблюдаем скачки на небольшую величину.
Попытка вручную выставить напряжение 1,4 В (как +0,14) успехом тоже не увенчалась. CPU-Z показывал 1,404 В без нагрузки и 1,356 В после запуска Linpack, В итоге чтоб в добиться нужного нам напряжения под нагрузкой пришлось выставить значение +0,2 В. Это дало на выходе 1,392 В под нагрузкой, к сожалению без нагрузки мы наблюдали значения более 1,46 В, что вообще-то многовато для Core i7-750. В итоге мы пришли к частотной формуле, известной как «квадрат» - то есть 20х200 МГц. В этом режиме система была абсолютно стабильна и выдерживала двухчасовые пытки в Linpack. Условно стабильной можно считать и частоту 205 МГц, в этом случае компьютер некоторое время мог проходить тестирование, но зависал через 10-15 минут. Свою роль наверняка сыграл и наш не очень производительный кулер, температура под нагрузкой подбиралась к 85 градусам.
По результатам разгона необходимо сделать пару замечаний. Во-первых, сам по себе факт достижения 4 ядерным процессором частоты 4000 МГц говорит о неплохих оверклокерских возможностях материнской платы. Небольшая разница между «скриншотной» и стабильной частотой указывает на то, что мы подобрались к пределам возможностей нашего процессора и системы охлаждения. Во-вторых, стоит сказать, что результат этот был достигнут не благодаря удачной работе материнской платы, а скорее, наоборот, вопреки отвратной работе подсистемы питания.
Заключение
Обобщив вышесказанное, сделаем краткие выводы о плюсах и минусах данного продукта:
Плюсы:
- Неплохие возможности для разгона процессора (достаточное количество настроек);
- Удачная компоновка околосокетного пространства (возможна установка крупногабаритных кулеров);
- Поддержка процессоров Intel со встроенным видеоядром и наличие трех разъемов (VGA, DVI, HDMI) для подключения любых типов экранов.
Минусы:
- Небольшие компоновочные недочеты (расположение батарейки питания CMOS, разъема IDE);
- Малое количество разъемов для подключения вентиляторов (из них всего один 4-pin);
- Не самая удобная реализация разгона в BIOS;
- Просадки напряжения на процессоре под нагрузкой
Данная материнская плата не блещет выдающимися качествами ни в одной из «дисциплин» нашего тестирования. Компоновка неплоха, но в ней можно найти небольшие огрехи, слабые подсистемы питания и охлаждения ограничивают разгон процессора, урезанный чипсет Intel H55 не может похвастаться поддержкой RAID, а малые размеры самой платы не позволили разместить на ней достаточного количества слотов расширения.
реклама
С другой стороны, при грамотной ценовой политике Biostar данный продукт может оказаться удачным выбором в качестве основы для домашнего мультимедийного центра. Выходы HDMI и DVI позволят подключить к материнской плате большой экран или проектор, а слотов расширения как раз хватит для установки приличной аудиокарты и, к примеру, ТВ-тюнера. Таким образом, эта материнская плата может найти своего покупателя, но вряд ли это будет оверклокер или любитель компьютерных игр.
