Разгон CPU
Как мы уже видели выше, возможности разгона на плате реализованы в полном объёме. Всё готово к старту. Процессор, память, видеокарта вставлены, кулер навешен, нажимаем кнопку, и … система не стартует. Индикатор POST кодов показывает FF, вентиляторы работают, но ничего не происходит. Тут я уже немного начал волноваться. Дали первый раз на тестирование материнскую плату и тут такое ЧП. Потом были безуспешные попытки обнулить BIOS, поиски инструкции, которой не было. Далее было принято решение сразу вынуть один модуль памяти, и система успешно запустилась. По неизвестной причине сразу не заработала память в двухканальном режиме. Далее система полностью разобралась, в BIOSе были произведены настройки памяти, а именно установлен режим ganged mode. После этих манипуляций модули заработали вместе. В чём именно была загвоздка, сказать сложно. Система была запущена со всеми значениями, установленными в AUTO.

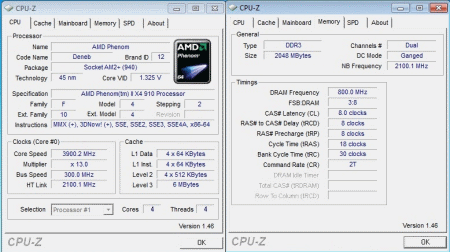

Затем было принято решение сразу установить частоту шины 250, все остальные настройки были установлены в AUTO. Система загрузилась, и эксперименты с разгоном продолжились. Следующей планкой была установка частоты шины 300, напряжение на процессоре было установлено 1.545 В, на интегрированном северном мосту 1.3 В. Коэффициенты на шине интегрированного северного моста (CPU-NB) и шине Hyper Transport (HT) были установлены на значение х7. Система стартовала, но о стабильности не шло и речи.
Следующим этапом стало постепенное снижение частоты шины при том же напряжении. В итоге удалось добиться прохождения всех тестов на частоте шины 285, коэффициентов CPU-NB и HT – х8. Память была установлена на частоте 1520 МГц, тайминги 7-7-7-18-1Т при напряжении 1.7 В.
реклама
В целом неплохой результат, который свидетельствует о том, что разгонный потенциал самой материнской платы находится на высоте, и с другим экземпляром процессора возможно удалось бы добиться лучших значений. Перейдём к тестированию и заодно узнаем, есть ли смысл от разгона платформы AMD.
Производительность, тепловой режим и энергопотребление
Производительность замерялась в двух режимах:

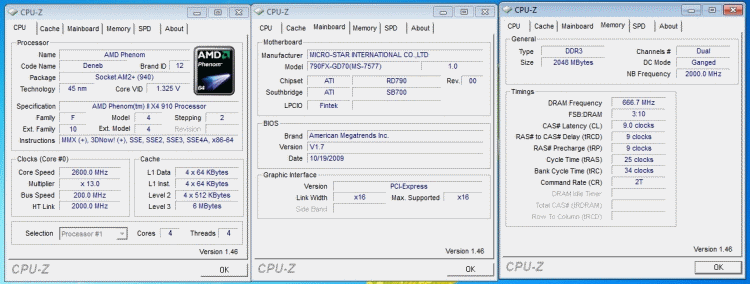

- Номинальный (все значения в BIOSе материнской платы установлены в значение AUTO)

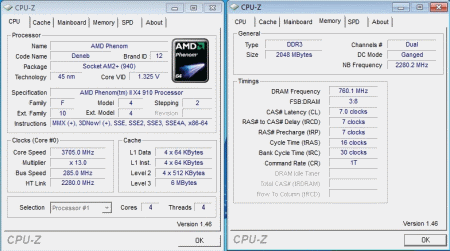

- Разгон (Частота шины 285, результирующая частота процессора 3705 МГц, память работала на частоте 1520 МГц, тайминги 7-7-7-18-1Т, коэффициенты CPU-NB и HT – х8)
Для измерения показаний температуры и потребляемой энергии была выбрана панель Zalman ZM-MFC2. На ней есть четыре термопары и четыре канала управления вентиляторами, один из которых может быть четырёхпиновым (PWM). В комплекте к панели идёт модуль, который подключается к блоку питания, а уже к этому модулю "подрубается" силовой кабель, и ещё один кабель, отходящий от самого модуля, служит собственно для связи с панелью. Таким образом, осуществляется замер потребляемой мощности. Проблема потребления энергии особенно остро стоит в Европе, где привыкли с умом расходовать ресурсы и экономить везде, где только можно. Да и у нас с учётом того, что счета за электроэнергию приходят немаленькие и цены на коммунальные услуги растут, многие пользователи компьютеров хотят знать, сколько потребляет их компьютер и как можно снизить потребление энергии.
Перейдём непосредственно к результатам тестов материнской платы. Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения.
|
|
|
|
3DMark 06 Overall Score |
|
|
|
3DMark 06 CPU Score |
|
|
|
3DMark Vantage Overall Score |
|
|
|
3DMark Vantage CPU Score |
|
|
|
PCMark Vantage Overall Score |
|
|
|
PCMark Vantage Memories Score |
|
|
|
Cinebench R11.5, OpenGL |
|
|
|
Cinebench R11.5, CPU |
|
|
|
Everest Memory Read, MB/s |
|
|
|
Everest Memory Write, MB/s |
|
|
|
Everest Memory Latency, ns |
|
|
|
Fritz Chess Benchmark, kNodes |
|
|
|
Super PI 8M, sec |
|
|
|
реклама
Да, прирост от разгона существенный во всех приложениях. А что касается температурного режима... Температура процессора под нагрузкой в разгоне достигала 60 С. В простое, в номинальном режиме температура была 36С, при этом ядро функционировало на частоте всего 800Mhz. Температура, зафиксированная термопарами, расположенными у северного и южного мостов, после трёх часов тестирования дошла до 39С и выше не поднималась
Ниже представлена таблица потребления энергии системы в разных режимах и приложениях. Система состояла из следующих потребителей энергии:
- Материнская плата;
- Процессор;
- Оперативная память;
- Вентилятор;
- Видеокарта;
- Жёсткий диск;
- DVD привод.
То есть это самая обычная конфигурация, которая смонтирована у большинства пользователей. В результате тестирования выбирались максимальные показатели при работе того или иного приложения.
|
|
|
3DMark 06 игровые тесты |
|
|
3DMark 06 тесты процессора |
|
|
PCMark Vantage игровые тесты |
|
|
PCMark Vantage тесты процессора |
|
|
Super PI 8M |
|
|
Отсутствие нагрузки |
|
|
Разумеется, потребление энергии в разгоне больше, но в целом потребление системы относительно скромное.
Встроенный звук
Его представляет кодек Realtek® ALC889. Он обеспечивает поддержку многоканального звука по схеме 7.1, а также производителем заявлена поддержка Blu-ray Audio. Субъективное прослушивание музыки и фильма с дорожками 5.1 через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 выявили небольшой недостаток басов. В целом звук насыщенный и чистый, хорошо позиционируется.
Заключение
Мы с вами рассмотрели отличную плату для создания системы на базе платформы AMD под разъём AM3. Плата может быть интересна как любителям разгона, так и любителям игр. Для первых есть расширенные функции разгона, которые подтверждены на практике, для вторых есть четыре слота PCI-E x16 для создания мощной игровой платформы. Энергопотребление системы в целом умеренное, оно сильно зависит от грамотной работы энергосберегающих функций как процессора, так и видеокарты. Если под нагрузкой в разгоне система потребляет 266 Вт, то в штатном режиме, в простое всего – 77 Вт. MSI 790FX-GD70 является отличным выбором для тех, кто ищет плату для разгона и установки нескольких графических адаптеров.
Плюсы MSI 790FX-GD70
- Удобные кнопки управления платой;
- Обилие настроек;
- Отличный разгонный потенциал;
- Эффективная система охлаждения;
- Четыре слота PCI-E x16;
- Отличный комплект поставки.
Минусы платы
- Неудобное расположение разъёма FDD.
- Немного завышена цена;
- После неудачного разгона приходится каждый раз обнулять BIOS.
Выражаем благодарность:

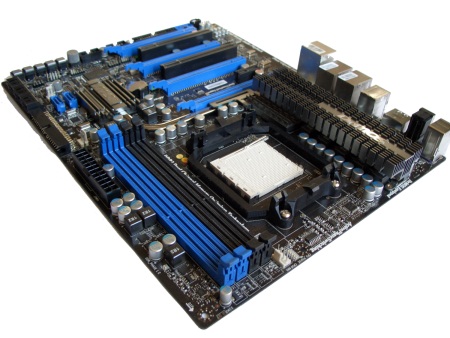

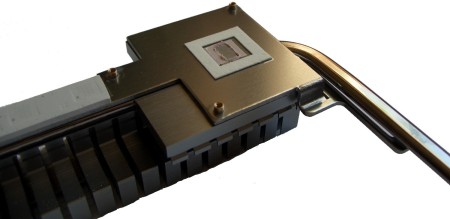

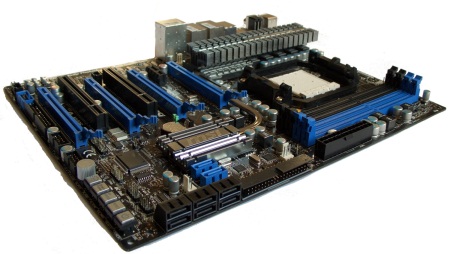

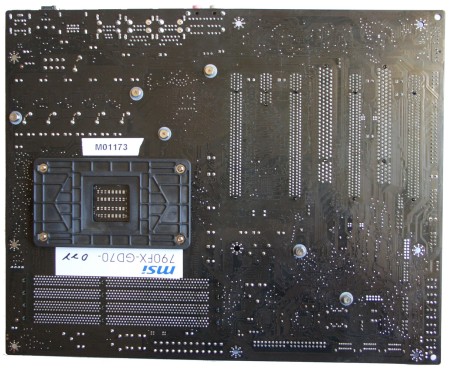

Дополнительные фотографии
