Обзор материнской платы MSI 790FX-GD70 (страница 3)
реклама
Технические характеристики платы.
Поддерживаемые процессоры | Supports AMD® PhenomTM II X4/ X3 and AthlonTM X4/ X3/ X2 processors in the AM3 package |
Шина HyperTransport | Supports HyperTransport 3.0 up to 5.2 GT/s |
Чипсет | North Bridge: AMD® 790FX chipset South Bridge: AMD® SB750 chipset |
Поддержка памяти | DDR3 1066/ 1333/ 1600*/ 1800*/ 2133* SDRAM (total 16 GB Max) 4 DDR3 DIMMs (240pin / 1.5V) *means overclock |
Сеть | Supports Dual Gigabit LAN by Realtek® RTL8111DL |
IEEE 1394 | Chip integrated by VIA® VT6315N Supports 2 IEEE1394 ports (rear x 1, front x 1) |
Звук | HD Audio Realtek® ALC889 Up to 8-channel audio with jack sensing |
IDE | 1 IDE port by AMD® SB750 Supports Ultra DMA 66/ 100/ 133 mode Supports PIO, Bus Master operation mode |
SATA | SATA1-6 ports by AMD® SB750 SATA7-8 ports by JMicron® JMB322 Supports storage and data transfers at up to 3.0 Gb/s |
E-SATA | Supports 1 E-SATA port by JMicron® JMB362 Supports storage and data transfers at up to 3.0 Gb/s |
RAID | SATA1-6 supports RAID 0/ 1/ 10/ 5 or JBOD mode by AMD® SB750 |
Аппаратный RAID | SATA7 & SATA8 support RAID 0/ 1 & JBOD mode by JMicron® JMB322 |
Флоппи-дисковод | floppy port Supports 1 FDD with 360 KB, 720 KB, 1.2 MB, 1.44 MB and 2.88 MB |
Разъёмы | Задняя панель
На плате
|
Слоты расширения | 4 PCI Express Gen2 x16 slots, support CrossFireX technology a. the PCIE x16 slots (PCI_E1 & PCI_E4) support up to PCIE 2.0 x16 speed b. the PCIE x16 slots (PCI_E3 & PCI_E5) support up to PCIE 2.0 x8 speed) рекламаc.if you intend to install four expansion cards into all PCIE x16 slots, these four PCIE x16 lanes will auto arrange from x16/ x16/ x0/ x0 to x8/ x8/ x8/ x8 1 PCI Express Gen2 x1 slot 2 PCI slots |
Типоразмер | ATX (30.4cm X 24.5 cm) |
Возможности BIOS

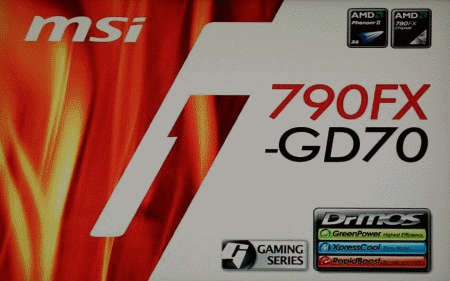

BIOS основан на коде AMI. На тест попала плата с версией BIOSа 1.7, хотя последняя доступная на данный момент версия 1.9. При включении компьютера на экране появляется логотип:
Ничего не напоминает? Правильно, мы уже видели это на коробке. По традиции жмём Del и заходим в BIOS.
реклама

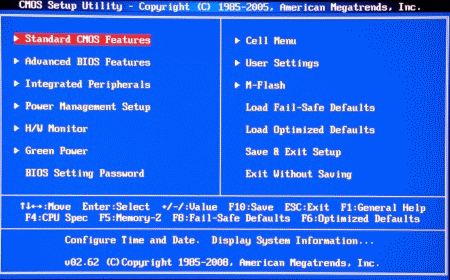

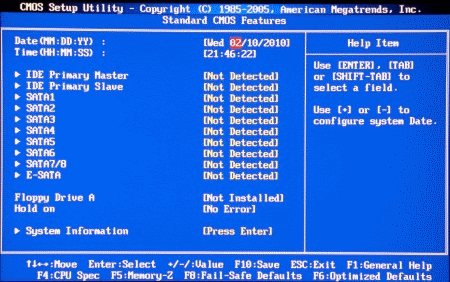

С первого взгляда всё обычно, даже некоторые разделы называются также, как на других платах, основанных на той же разновидности кода BIOS. Например, это раздел Standard CMOS Features.

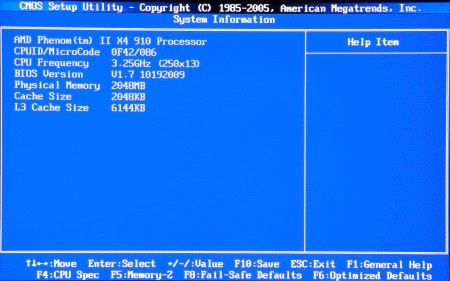

Также традиционно для данного раздела здесь устанавливается время, дата, сообщается о жёстких дисках и приводах, можно выбрать режим работы флоппи-дисковода и настроить сообщения об ошибках. Есть ещё пункт "System Information", выбрав который можно получить некоторую информацию о процессоре, памяти и версии BIOS.

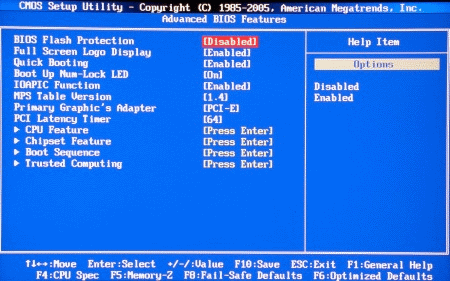

Второй раздел сверху - Advanced BIOS Features. Там можно найти дополнительные настройки материнской платы, такие как включение/выключение: логотипа при загрузке, режима быстрой загрузки, кнопки NumLock при загрузке и др.

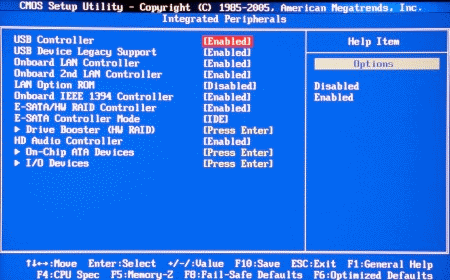

Следующий раздел говорит сам за себя и предназначен для настройки периферии, интегрированной в плату.

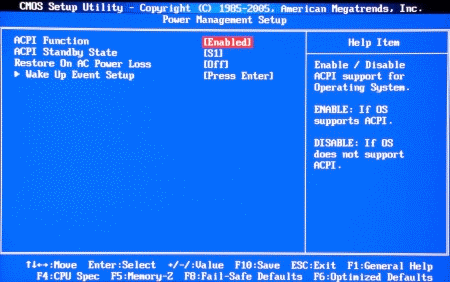

За ним идёт раздел, относящийся к настройкам спящего режима и других режимов питания.
На очереди раздел, отвечающий за мониторинг, собственно, он так и называется H/W Monitor.

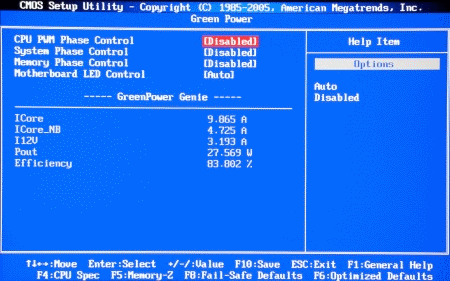

В этом разделе можно наблюдать температуры процессора и датчика, установленного на плате, а также напряжения на ядре процессора, интегрированного в процессор контроллера памяти и напряжения бортовой сети +3.3 В и 5 В. В нём же есть функции управления вентиляторами. Далее следует раздел, связанный с функциями энергосбережения материнской платы. Здесь осуществляется контроль за фазами питания и отражается информация о потреблении тока, мощности и эффективности.

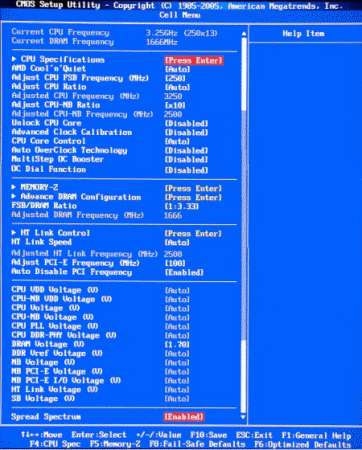

И, наконец, перейдём к самому интересному разделу, который называется Cell menu. Он отвечает за функции разгона.
реклама
Именно здесь можно изменить множитель процессора, частоту шины, множители Hyper Transport и интегрированного северного моста (NB), напряжение и тайминги памяти и многое другое. Но обо всём поподробнее. Начнём с регулировок напряжений. Они варьируются в следующем диапазоне:
- CPU VDD Voltage - 1.1-1.5 В с шагом 0.0125 В
- CPU-NB VDD Voltage- 1.1-1.55 В с шагом 0.0125 В
- CPU Voltage - 0.78-2.18 В с шагом 0.01 В
- CPU-NB Voltage - 0.78-2.18 В с шагом 0.01 В
- CPU PLL Voltage - 1.725-3.132 В с шагом 0.01 В
- CPU DDR-PHY Voltage - 0.85-1.83 В с шагом 0.01 В
- DRAM Voltage 1.19-2.40 В с шагом 0.01 В
- DDR Vref Voltage 0.492-1.117 В с шагом 0.005 В
- NB Voltage - 0.75-1.73 В с шагом 0.01 В
- NB PCI-E Voltage - 0.75-1.73 В с шагом 0.01 В
- NB PCI-E I/O Voltage - 1.26-2.88 В с шагом 0.02 В
- HT Link Voltage - 0.85-1.830 В с шагом 0.01 В
- SB Voltage - 0.85-1.830 В с шагом 0.01 В

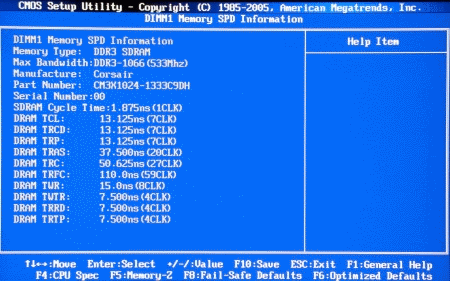

Есть функция разблокировки ядер процессора (в моём случае это неактуально) она так и называется Unlock CPU Core . Здесь же есть интересный раздел MultiStep OC Booster, который содержит два режима, позволяющих уменьшить нагрузку на процессор во время загрузки операционной системы. Первый снижает нагрузку на 25%, второй - на 90%. Пункт OC Dial Function относится к переключателю и кнопке, расположенной на плате, и устанавливает различные режимы их работы, хотя, на мой взгляд, всё это лишено смысла, и более эффективнее и привычнее производить установки непосредственно из BIOS. В этом разделе отдельным особняком выделен отдельный параграф функций работы с памятью. Memory-Z - это раздел, отражающий информацию о памяти наподобие той, что описана в разделе "память" программы CPU-Z.

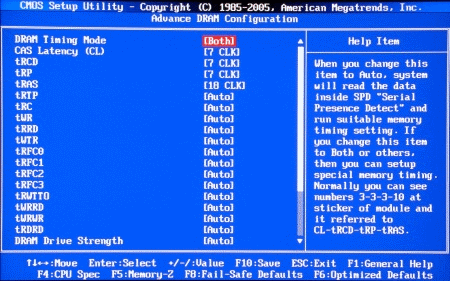

Ниже идёт раздел, отвечающий непосредственно за тайминги и настройки контроллера памяти. Вкратце отмечу, что количество настроек достаточно велико, если вообще не рекордно, для данного набора логики.

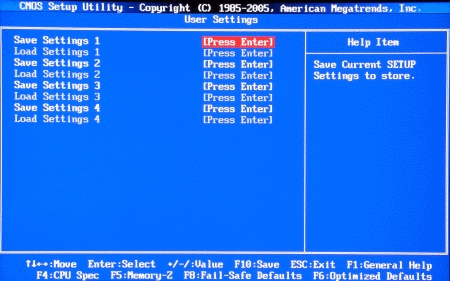

Ещё одним разделом BIOS представлены профили. Здесь всё просто: можно сохранить профиль, а потом загрузить его. Всего их может быть четыре. Профили очень удобно использовать во время разгона системы, когда BIOS приходится обнулять после неудачно выставленных параметров.

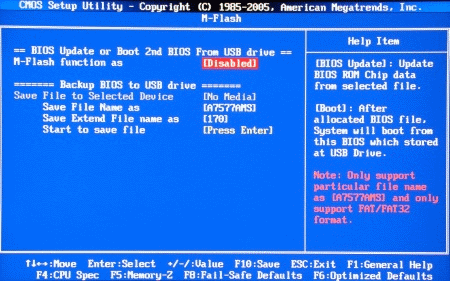

Есть и раздел сохранения / обновления BIOS.
Ну что же, функции разгона и мониторинга достаточно развиты, пора переходить и к практике.
Тестовый стенд
Тестирование материнской платы MSI 790FX-GD70 (версия BIOS 1.7) производилось на открытом стенде при наличии следующей конфигурации:
- Процессор: AMD Phenom II X4 910 2600 MHz
- Кулер: Scythe Kabuto (SCKBT-1000), термоинтерфейс Thermalright Thermal Paste
- Память: Corsair TWIN3X2048-1333C9DHX (тайминги 9-9-9-24, напряжение 1.6 В)
- Видеокарта: MSI 5850 OC
- Жёсткий диск:Seagate ST3750640NS (750 Гб)
- Информационная панель: Zalman ZM-MFC2
- Блок питания Floston E2NP-550
