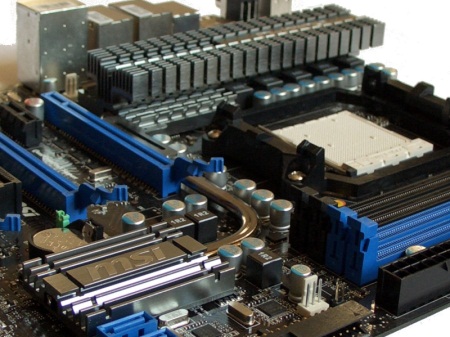

Особого внимания заслуживает система охлаждения. Она представляет собой массивный радиатор с развитым оребрением, расположенный над преобразователями питания процессора и северным мостом. Южный мост также охлаждает радиатор, правда, более скромных размеров, а соединяются они при помощи тепловой трубки.

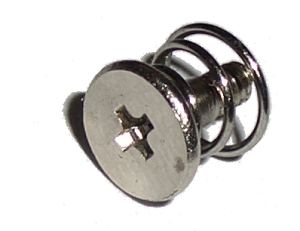

Система охлаждения контактирует с южным и северным мостом посредством терможвачки розового цвета, а с преобразователями питания с помощью термопрокладки. Использование подобных термоинтерфейсов ставит под сомнение эффективность отвода тепла. Крепится система охлаждения с помощью подпружиненных винтов.

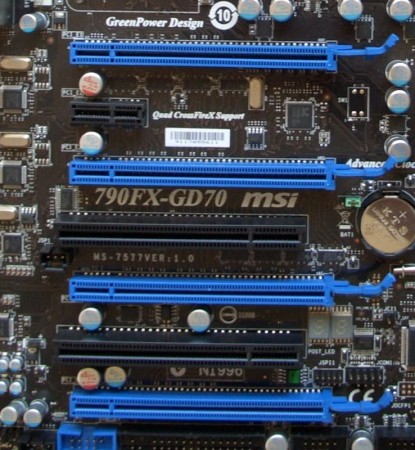

Плата оборудована четырьмя разъёмами PCI-E x16, одним разъёмом PCI-E x1 и двумя разъёмами PCI. Слоты PCI-E x16 работают по схеме 16+16 или 8+8+8+8. Установка видеокарты в нижний разъём возможна только в большом корпусе или на открытом стенде. Также может возникнуть вопрос совместимости, например видеокарта с двухслотовой системой охлаждения будет настолько длинная, что закроет весь низ платы. Поддерживается режим Cross Fire X. Поддержки SLI нет, она эксклюзивна для чипсетов nVIDIA (исключение - intel x58 express). Хотя для создания вычислительной станции поддержка SLI необязательна, и по идее четыре GTX295 должны нормально функционировать в folding@home.
реклама
На плате разведено восемь портов Serial ATA II (3 GB/s). Шесть SATA портов и поддержку АТА133 обеспечивает южный мост ATI SB750.

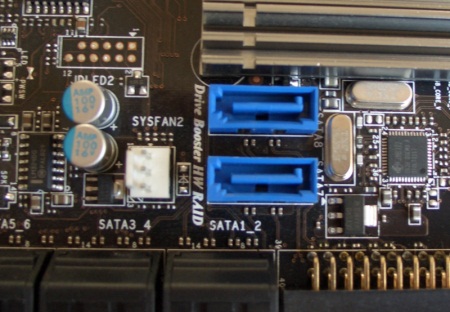

Два порта SATA реализованы отдельным контроллером JMicron JMB 322, который поддерживает уровни RAID 0, 1, JBOD.

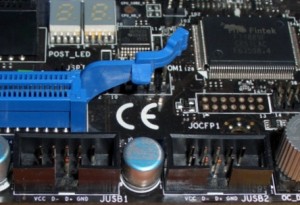

Безусловно, есть разъёмы USB 2.0. Семь разъёмов на задней панели (6 + 1USB или eSATA) и два разъёма по два порта внизу справа от разъёма для флоппи-дисковода.

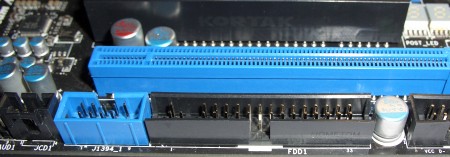

Сам же разъём FDD расположен весьма неудачно, но куда-нибудь ещё его "приладить" на плате не получилось и инженеры решили: "Лучше уж так, чем никак". Хотя сейчас этот разъём выглядит анахронизмом.
реклама

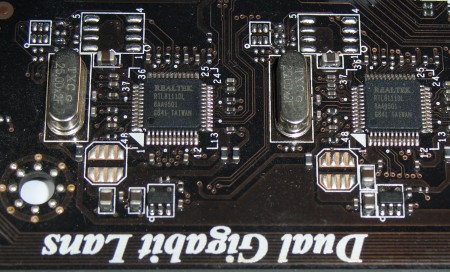

Также на плате можно найти два интегрированных гигабитных сетевых адаптера, представленные микросхемами Realtek 8111 DL.

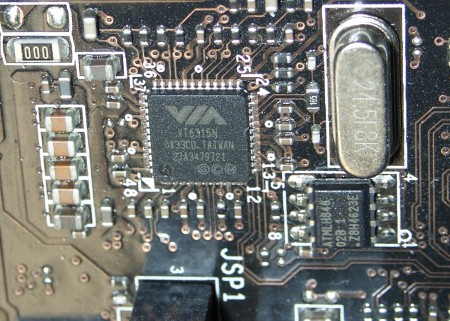

Рядышком интегрирован контроллер VIA VT6315N, который обеспечивает плату двумя портами IEEE1394. Один порт расположен на задней панели платы, другой - внизу рядом с разъёмом флоппи диска и коннектором CD-In.

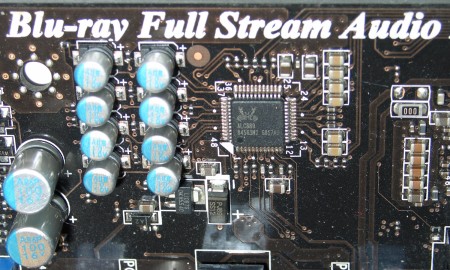

Недалеко от контроллера IEEE1394 расположился звуковой кодек Realtek ALC889, который поддерживает акустику формата 7.1 и Blue-Ray Audio. Соотношение сигнал/шум у данного кодека 104 dB. Поддерживается воспроизведение и запись в формате 24 Бит / 192 кГц.
Мониторинг материнской платы осуществляется с помощью микросхемы Fintek F71889F. С этим чипом может работать программа AMD Overdrive.

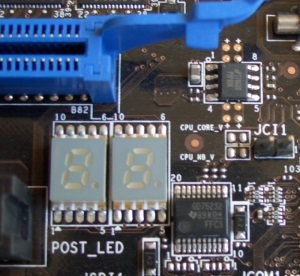

Рядом с микросхемой мониторинга расположены контакты замера напряжений на ядре процессора и интегрированного в него северного моста, а также индикатор POST кодов.
С помощью этого индикатора можно выявлять ошибки на этапе загрузки. Список этих кодов есть в инструкции по материнской плате.
Post | Status |
FF | Power on and first initialize CPU. |
C0, C1, C2 | Early CPU Initialize. |
C4, C6 | Initialize chipset. |
D4, D5 | Initialize memory. |
08 | Initialize keyboard. |
2A, 31 | Initialize onboard devices. Load Option ROM (VGA and RAID option ROM) form BIOS to memory. |
37 | Displaying sign-on message, CPU information, setup key message and any OEM specific information. |
38 | Initialize USB device and different devices. |
3C | Mid POST initialization of chipset registers. Detect different devices (parallel ports, serial ports and coprocessor in CPU…etc.) |
75, 78 | Initialize INT 13 devices and IPL devices. (include SATA/ PATA HDD and CD/DVD ROM). |
87 | Enter setup screen. BIOS setup if needed/ requested. |
A4 | Wait for user input at configuration display if needed. |
A7 | Display the system configuration screen if enabled. |
B1 | Save system context for ACPI (Advanced Configuration and Power Interface). Prepare give control to OS loader (INT 19H). |
00 | Pass control to OS Loader (typically INT 19H). |
AA | Enter OS (Vista or Windows XP). |

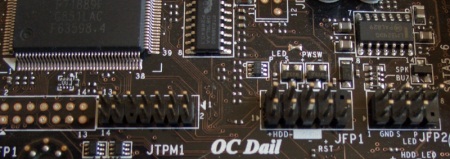

Отмечу лишь, что длинная видеокарта, установленная в третий слот PCI-E x16, может перекрыть этот экран. Поблизости разместились разъёмы подключения кнопок и индикации на лицевой части корпуса.

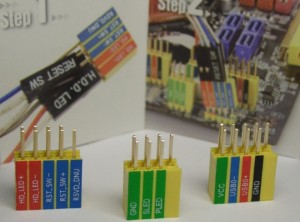

А для удобства подключения есть специальные коннекторы.
реклама

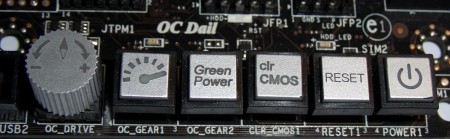

Есть и минус. Без этих коннекторов сложно понять что куда подключается т.к. на самой плате информация по разъёмам трудноразличима. А в самом низу платы расположены кнопки, образующие, своего рода "блок управления" платой.

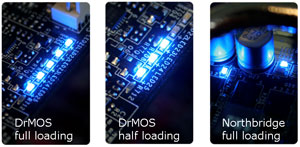

Этот блок состоит из знакомых нам Power (включение/выключение), Reset (сброс), Clr CMOS (сброс настроек BIOS). Также в этом ряду есть несколько новых, более интересных кнопок: Green power (включение энергосберегающего режима), ОС GEAR и регулятор ОC Drive (они работают в паре и позволяют увеличивать частоту шины FSB непосредственно из операционной системы. Всё это интересно и красиво, но гораздо удобнее осуществлять функции разгона из BIOS или программы AMD Overdrive. Все кнопки подсвечиваются. Ещё из светящихся деталей материнской платы есть несколько светодиодов, которые сигнализируют, сколько работает фаз, и ещё один диод отображает активность жёсткого диска.

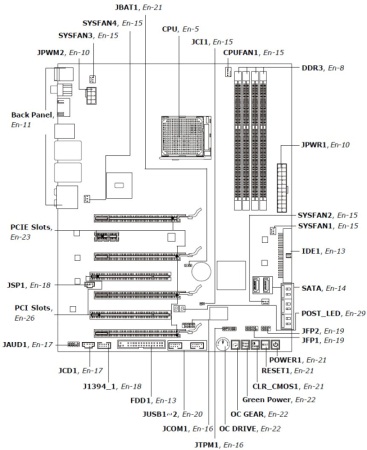

Все дополнительные разъёмы и расположение коннекторов для подключения вентиляторов можно посмотреть на блок-схеме.

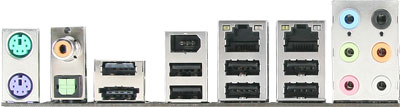

На задней панели ввода/вывода расположились следующие разъёмы:
- Два порта PS\2 для подключения клавиатуры и мыши
- SPDIF - коаксиальный и оптический выходы
- Семь портов USB, один из которых совмещён с разъёмом eSata
- Один разъём IEEE1394
- Два гигабитных сетевых разъёма RJ-45
- Шесть аудиоразъёмов мини-джек.
