Обзор корпуса NZXT Guardian 921 (страница 2)
реклама
Внутреннее строение

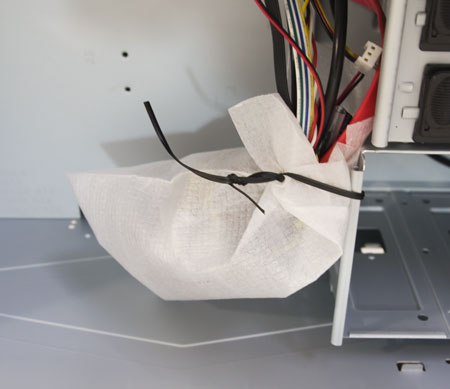

Первое, что бросается в глаза при взгляде внутрь корпуса, — это провода. В

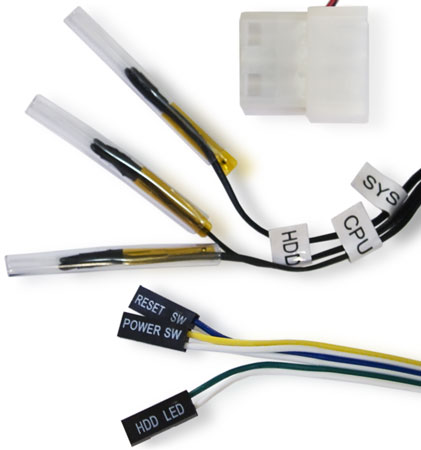

Но возвращаемся к корпусным шлейфам. Они делятся на две группы. Первая — элементы управления корпуса, а также термодатчики и питание системы мониторинга.
реклама

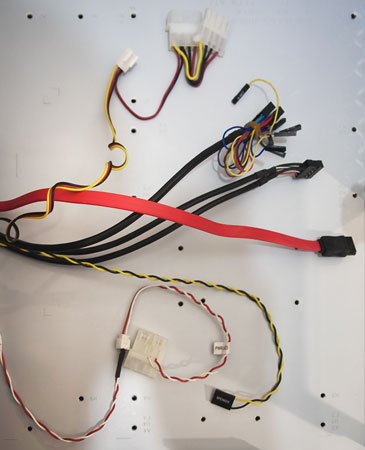

Вторая — коннекторы фронтальных портов, питание лампы (которое подписано как
Вообще все "вертушки" снабжены составным проводом, позволяющим подключить их как к материнской плате, так и к стандартному четырехконтактному разъему блока питания (molex). Причем второй упомянутый коннектор "сквозной", т.е. вентилятор, по сути, не занимает разъем.

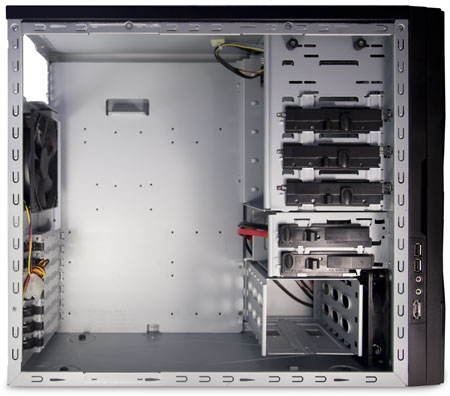

Но вот, распихав, как мог, провода по корзинам, я смог нормально сфотографировать внутренности корпуса. Собственно, ничего особенного. Разве что нашлись два не выведенных на переднюю панель верхних

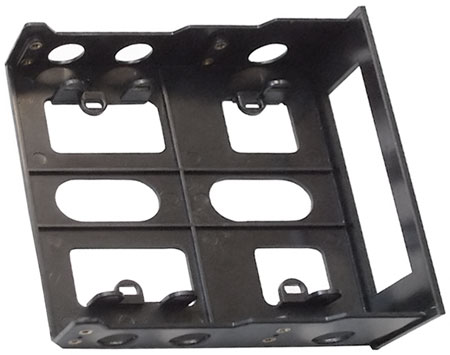

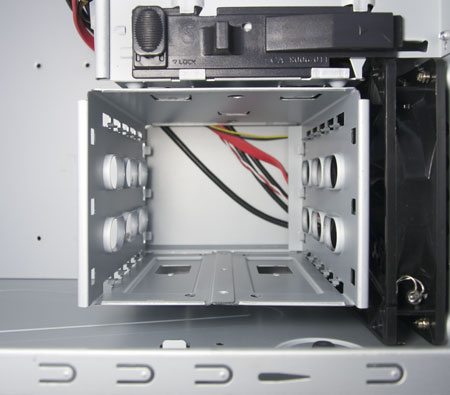

В одном из них расположился переходник на 3.5"-устройство. Я так понимаю, что под жесткий диск. И, в принципе, это разумно, т.к. специализированная корзина для винчестеров в NZXT Guardian 921 совсем скромная. Трех жестких дисков, которые в нее можно установить, некоторым пользователям может не хватить. Правда, еще два можно разместить во "внешних" 3.5"-отсеках. Вместе с упомянутым переходником уже получается шесть. Не так плохо.
реклама
Собственно, больше здесь рассматривать нечего. Можно приступать к сборке.

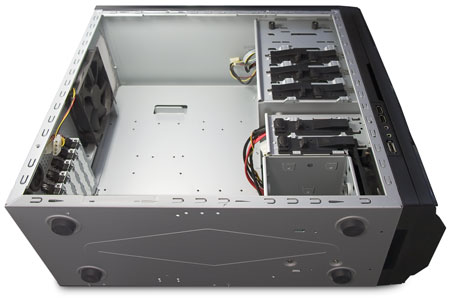

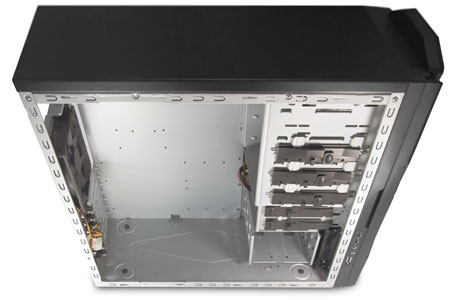

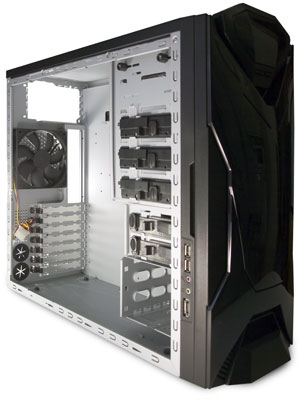

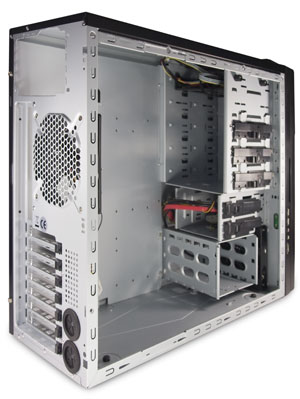

Но сначала, как обычно, фотографии "внутренностей" героя сегодняшнего тестирования с разных сторон:
Тестовый стенд
В NZXT Guardian 921 собиралась следующая система:
- Материнская плата: Gigabyte GA-EX58-Extreme rev.1.0 (Intel X58).
- Центральный процессор: Intel Core i7 920.
- Охлаждение ЦП: Thermalright Ultra-120 Extreme 775 (w stock fan) + Arctic Cooling MX-2.
- Оперативная память: 3x1Gb Corsair XMS3 DDR3-1600 CL8.
- Видеокарта: ATI Radeon HD 4890 XFX 1Gb (reference).
- Дисковая подсистема: Seagate Barracuda 11 1Tb ST31000333AS, 4 шт.
- Блок питания: Enermax Revolution 850Вт.
- Привод: DVD±RW Nec Optiarc.
