Zaward Twin Towers ZCT004
К нам в лабораторию на тестирование попал очень любопытный “чипсетник” от совсем неизвестной на российском рынке компании Zaward Corporation. Эта тайваньская компания была основана в 1996 году и до 2005 года занималась разработкой различных электронных устройств. С 2005 года интересы фирмы распространились на системы охлаждения для компьютера. Сегодня мы рассмотрим чипсетный кулер модели ZCT004 из линейки Twin Towers от этой компании. Этот кулер предназначен больше для пассивного режима работы, протестировать его с установленным вентилятором не удастся, т.к. возможность закрепить его отсутствует.

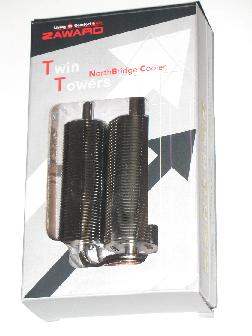

Кулер упакован в блистер, который в свою очередь размещен в картонной коробке. Через вырез на передней стороне просматривается часть содержимого:

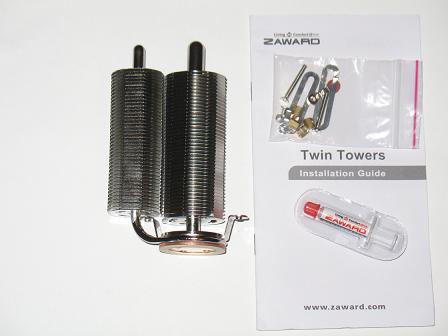

Внутри помимо самого кулера можно обнаружить:
реклама
- Пакетик с крепежными аксессуарами.
- Небольшой тюбик термопасты оригинального исполнения.

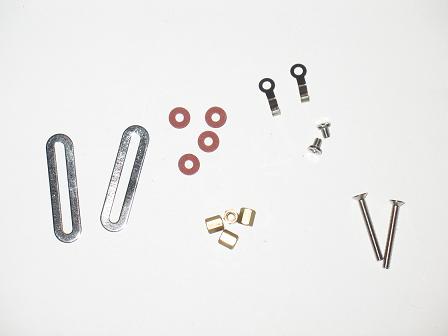

Крепеж состоит из следующих частей:
Чтобы закрепить кулер на материнскую плату, мне пришлось довольно долго повозиться – уж очень непродуманный механизм крепления.
Кулер представляет собой круглое медное основание с наклеенной прокладкой из мелкопористой резины для предотвращения повреждения чипсета, из которого строго вверх выходит одна прямая тепловая трубка диаметром 10 мм. На нее нанизано 42 алюминиевые пластины круглой формы, каждая из которых имеет четыре крупные прорези для улучшения конвекции. Дополнительно к основанию прикреплена вторая тепловая трубка диаметром 6 мм, содержащая такое же количество пластин, которые немного меньше диаметром. Этот “отросток” свободно вращается вокруг центральной “башни” и прижимается только после установки кулера. Подобная мера позволяет ориентировать кулер на плате так, чтобы “отросток” не задевал ни за какие элементы. Сверху на тепловые трубки надеты колпачки.
реклама

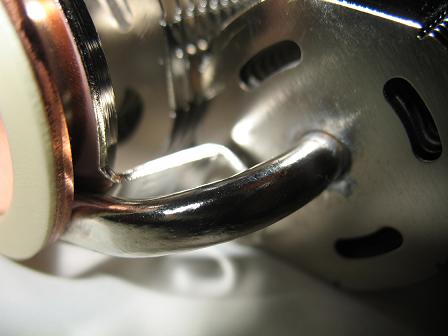

Крепление пластин к тепловым трубкам осуществлено пайкой, качество удовлетворительное:

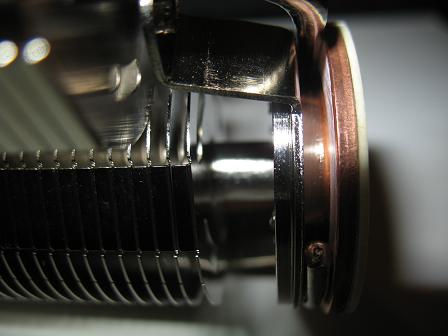

Подобным образом “отросток” контактирует с основанием:

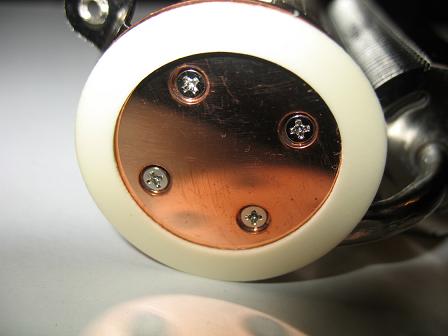

Подошва кулера круглая, основание ровное. Площадь контакта из-за наличия резиновой прокладки довольно маленькая:
Непосредственно как пассивный вариант кулер не плох. Продуманное строение должно обеспечить ему хорошую эффективность охлаждения, особенно в закрытом корпусе с хорошей продувкой. В московской рознице этот кулер можно приобрести за цену 900-950 рублей.
Тестовый стенд и методика тестирования
- Операционная система: Windows Vista Home Premium SP1 RUS х64
- Центральный процессор: Intel Core 2 Quad Q9550 (@3600 MHz, 1.3v)
- Кулер процессора: (водяное охлаждение) D-TeK FuZion V2
- Термоинтерфейс: “жидкий металл” ЖМ-6
- Материнская плата: Asus Maximus II Formula (Intel P45)
- Оперативная память: 2x2048 Mb OCZ DDR-2 PC-8500 (900 MHz, 4-4-4-12, 2.1v)
- Видеокарта: Galaxy GeForce 7600GS 128 Mb
- Жесткий диск: Western Digital 3200AAKS 320 Gb
- Привод: DVD-RW LG GSA-H62N
- Блок питания: Enhance ATX-0250GA (500W)
- Корпус: открытый стенд
- Монитор: Benq 241W (1920x1200, 60 Hz)

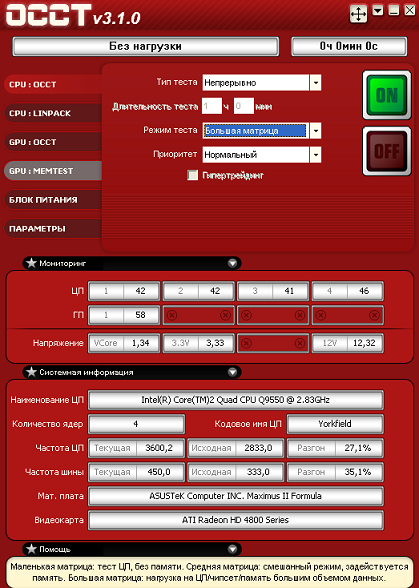

Центральный процессор был разогнан до 3600 МГц, FSB выставлялась как 450 МГц для более сильного нагрева северного моста. Для этих же целей напряжение на NB было увеличено с номинальных 1.1v до 1.3v. На память выставлялись пониженные тайминги 4-4-4-12, что также увеличивает нагрузку. Показания температуры северного моста снимались мониторингом материнской платы при помощи “родной” программы Asus PC Probe II v1.04.66, а также мониторились выносным дисплеем из комплекта платы. На процессор было установлено водяное охлаждение, дабы исключить обдув чипсетных радиаторов сторонними источниками. Дополнительные вентиляторы также не использовались. Разогрев северного моста осуществлялся программой OCCT 3.1.0 в режиме тестирования с большой матрицей. Время разогрева для каждого кулера составляло 40 минут.
Материнская плата была установлена в типичное вертикальное положение, которое обеспечивает лучшую конвекцию в пассивном режиме работы. В режиме тестирования с обдувом использовались вентиляторы: 60x60x25 мм Akasa AMBER SERIES AK-186-L2B для Noctua NC-U6, скорость вращения выставлялась как 1800 об./мин и 80х80х25 мм GlacialTech GT 8025-BDLA1 для Thermalright HR-05/IFX, скорость вращения выставлялась как 1400 об./мин.
Результаты тестирования

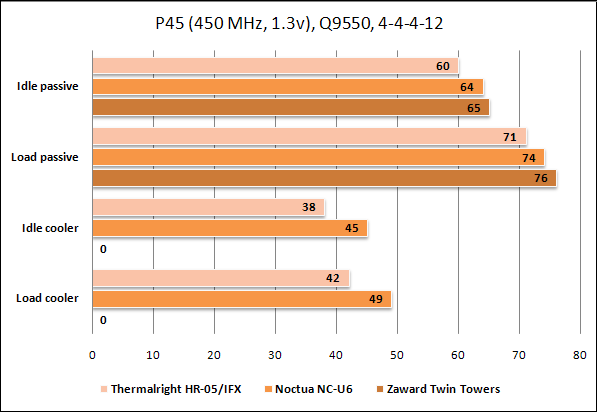

Как мы видим из диаграммы, в пассивном режиме лидирует кулер Thermalright HR-05/IFX, в простое у Noctua NC-U6 он выигрывает 4 градуса Цельсия, в загрузке разрыв сокращается до 3 градусов. Кулер Zaward Twin Towers проиграл остальным претендентам. Впрочем, разница в 3-5 градусов для северного моста не так критична.
реклама
Установка на радиатор вентилятора творит чудеса, температура резко падает вниз на десятки градусов. Если в пассиве на Thermalright HR-05/IFX в загрузке было 71 градус Цельсия, то с несильным обдувом температура опускается до 45 градусов. При использовании обдува Noctua NC-U6 проигрывает Thermalright HR-05/IFX все те же 4 градуса. К тому же на Noctua NC-U6 вентилятор работал на более высоких оборотах (1800 об./мин) и шум от него был различим, в то время как на Thermalright HR-05/IFX вентилятор крутился со скоростью 1400 об./мин и его совершенно не было слышно. Также хочу добавить, что в сегодняшнем тестировании использовался полный пассив, т.е. какие-либо движения воздушных потоков со стороны отсутствовали. В корпусе же, при использовании втяжных и вытяжных вентиляторов, внутреннее пространство хорошо продувается и использование данных радиаторов в пассиве, конечно же, будет более эффективным.
Выводы
Пора подводить итоги сегодняшнего тестирования. Как и следовало ожидать, лидером оказался Thermalright HR-05/IFX, он показал очень хорошие результаты, особенно при добавлении вентилятора. К тому же установка его на чипсет материнской платы оказалась самой легкой и надежной в отличие от других претендентов. Да и стильный внешний вид, безупречное качество изготовления оставили за кулером только положительные отзывы. Австриец Noctua NC-U6 не сильно проиграл лидеру, но ущербное крепление на пружинах и отсутствие в комплекте дужек для установки вентилятора не вызвало никаких положительных эмоций.
Кулер Zaward Twin Towers также не вызвал никакого позитива. Он проиграл своим конкурентам в пассивном режиме, показал самую низкую эффективность. И крепление оказалось не очень удачным, слишком долго возни с установкой.
Thermalright HR-05/IFX
Плюсы:
- Высокая эффективность.
- Удобное и надежное крепление.
- Возможность установки вентилятора.
- Стильный внешний вид.
Минусы:
- Завышенная цена.
Noctua NC-U6
Плюсы:
- Высокая эффективность.
- Возможность установки вентилятора.
Минусы:
- Хлипкое крепление на пружинах.
- Отсутствие в комплекте дужек для крепления вентилятора.
- Завышенная цена.
Zaward Twin Towers
Плюсы:
- Хорошая эффективность при пассивном использовании.
- Стильный внешний вид.
Минусы:
- Неудобное крепление.
- Отсутствие возможности установки вентилятора.
- Завышенная цена.
