Внутреннее строение

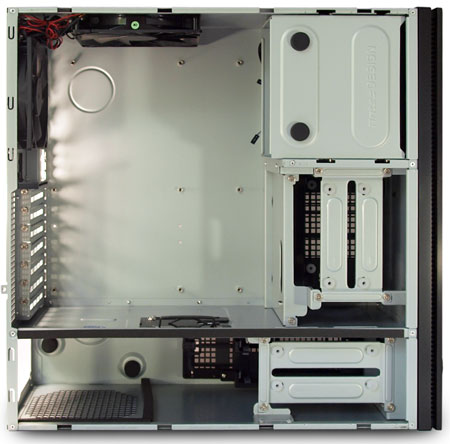

Внутри у Antec Fusion Remote Max все крайне нетривиально. Корпус разбивается даже не на два, а на три объема. Боковой (на стандартно — для простоты восприятия — ориентированных фотографиях он снизу) отведен для блока питания и крепления (корзиной это устройство назвать сложно) двух винчестеров. Снизу бо́льшую его переднюю часть занимает уже знакомое нам закрытое пылевым фильтром вентиляционное отверстие.
Отделен отсек блока питания от основного пространства корпуса сплошной стенкой с резиновым уплотнителем по верху в месте контакта с крышкой корпуса. В этой стенке присутствует отверстие для вывода проводов со сдвижной пластиковой крышкой.
Второй отсек небольшой и расположен по центру в передней части корпуса. Под ним — второе знакомое нам вентиляционное отверстие с пылевым фильтром. Этот отсек предназначен для подачи воздуха в основной объем системного блока. Также в нем расположилось крепление для еще одной пары жестких дисков. Между боковым и передним отсеками, в верхней части разделяющей их перегородки присутствуют вырезы для прокладки проводов. Стенка переднего отсека не доходит до верха корпуса. Сделано это, по всей видимости, для лучшего продува расположенных там жестких дисков. Крепление последних и стенка — съемные. Альтернативная функция переднего отсека — чисто вентиляционная. Туда в специальную комплектную стойку можно установить дополнительный 120мм-вентилятор для прямой поставки видеокарте(-ам) свежего воздуха.
реклама

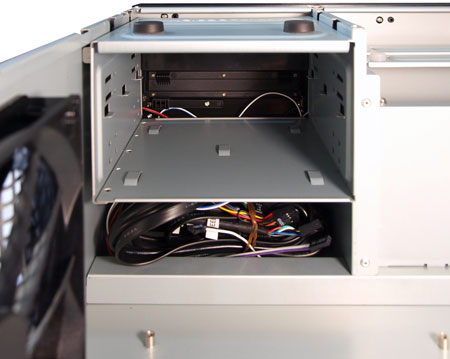

Остальную часть переднего объема корпуса занимает корзина под два 5.25"-устройства. Она является частью центрального отсека корпуса, остальное пространство которого отведено под поддон материнской платы. На переднюю панель можно вывести только одно 5.25"-устройство. Причем, обязательно привод. Но установить в верхний отсек еще одно, например, контейнер для жесткого диска, ничего не мешает. Впрочем, делать это нужно с некоторой долей осторожности, т.к. в плане охлаждения это "мертвая зона". Воздушные потоки в Antec Fusion Remote Max обходят ее стороной. Корзина занимает не все доступное пространство по высоте. Снизу достаточно места, чтобы спрятать огромную кучу проводов для подключения всего "добра" с передней панели корпуса.

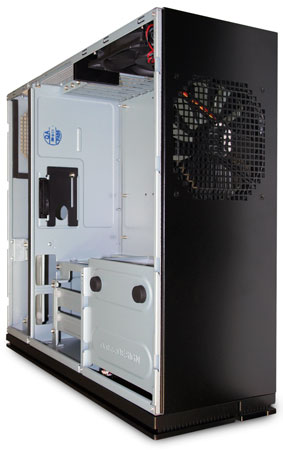

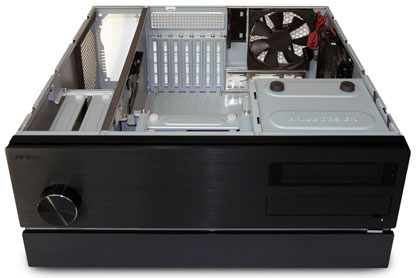

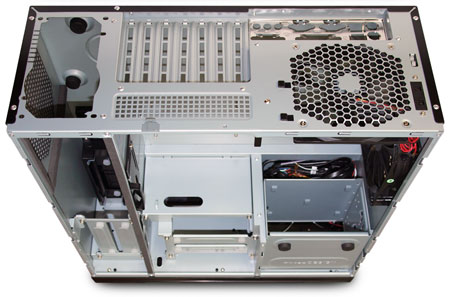

Это все, что касается внутреннего строения. Можно приступать к сборке. Но сначала виды Antec Fusion Remote Max изнутри с разных сторон:
Тестовый стенд
В корпусе собиралась следующая система:
- Материнская плата: Gigabyte EX58-Extreme rev.1.0 (Intel X58).
- Центральный процессор: Intel Core i7 920.
- Охлаждение ЦП: Thermalright Ultra-120 Extreme 775 (w stock fan) + Arctic Cooling MX-2.
- Оперативная память: 3x1Gb Corsair XMS3 DDR3-1600 CL8.
- Видеокарта: ATI Radeon HD 4870 Sapphire 512Mb (reference).
- Дисковая подсистема: Seagate Barracuda 11 1Tb, 4 шт.
- Блок питания: Enermax Revolution 850W.
- Привод: Nec DVD-RW.
