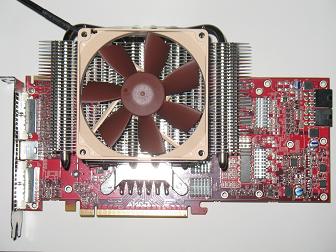

Вентилятор в комплекте кулера отстутствует и покупается отдельно. На кулер он крепится с помощью двух специальных дужек присутствующих в комплекте.
Теперь поговорим об одном важном плюсе, который присутствует у HR-03 GT, но отсутствующий у T-Rad2 – это возможность устанавливать кулер как с одной, так и с другой стороны видеокарты, а точнее выводить радиатор на оборотную сторону. Здесь ситуация такова, что установленный на видеокарту кулер HR-03 GT с вентилятором 92х92х25 мм имеет высоту около 80 мм (занимает четыре слота) и будучи установленным на материнскую плату, перекрывает почти все слоты расширения для установки других устройств. Поэтому, с целью избежать подобного неудобства, существует возможность закрепить кулер так, чтобы он оказывался на оборотной стороне видеокарты. Но при таком расположении кулера помимо плюса существует и минус. Установленные на видеопамять и силовые элементы видеокарты радиаторы совершенно не будут обдуваться воздушным потоком с вентилятора кулера, потому возможен их перегрев. При выборе подобного кулера обращайте внимание на такие недостатки.
Как и в случае с T-Rad2, при использовании кулера HR-03 GT также желательно иметь корпус с расположенным напротив видеокарты в дверце вентилятором, который высасывал бы от видеокарты горячий воздух наружу или наоборот обдувал ее (первый вариант предпочтительнее).
реклама
В московской рознице кулер Thermalright HR-03 GT можно купить приблизительно за 1800-1900 рублей.
Итак, на этом пора заканчивать обзор кулеров и переходить непосредственно к их тестированию.
Тестовый стенд и методика тестирования
Операционная система: Windows Vista Home Premium SP1 х64
Процессор: Intel Core 2 Duo E8400 (степпинг E0) (3000 MHz, 1.1v)
Кулер процессора: BOX
Материнская плата: Asus P5KPL-AM (mATX, Intel G31, bios 0506)
Оперативная память: 2x2048 Mb OCZ DDR-2 PC-8500 (800 MHz, 5-5-5-15, 1.8v)

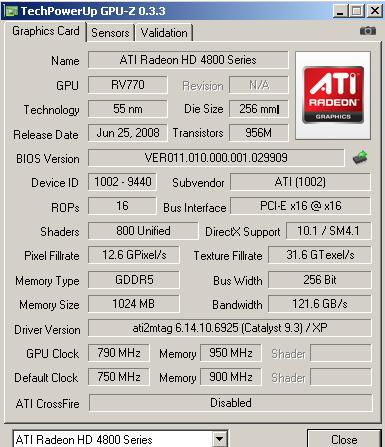

Видеокарта: GeCube Radeon HD 4870 1 Gb
Драйвера видеокарты: Catalyst 9.3
Жесткий диск: Western Digital 3200AAKS 320 Gb
Блок питания: Enermax PRO82+ 625W
Монитор: Benq 241W (1920x1200, 60 Hz)
Корпус: открытый стенд
Тестирование температурных режимов проводилось на главных виновниках сегодняшнего торжества, на кулерах Thermalright T-Rad2 и HR-03 GT, а также на кулере XIGMATEK BATTLE-AXE VD964, обзор и тестирование которого уже осуществлялся в нашей лаборатории и вы можете ознакомиться с ним здесь. Было уделено внимание и тестированию со стоковой референсной системой охлаждения видеокарты. На ней обороты вентилятора строго не фиксировались, тестирование проводилось в режиме Auto. В этом режиме при загрузке видеокарты обороты вентилятора поднимались до 2300 об/мин.
На кулерах Thermalright T-Rad2 и HR-03 GT были установлены вентиляторы Noctua NF-B9 типоразмера 92х92х25 мм, имеющие номинальную скорость вращения 1600 об/мин, а заявленный уровень шума 17 дБ/А. Уровень шума кулеров измерялся цифровым шумомером на расстоянии 10 см от вентилятора. Замеры проводились после 2.00 ночи. Все вентиляторы в корпусе на момент измерения шума были отключены, в работе оставался только жесткий диск и вентилятор блока питания, вращающийся со скоростью ~500 об/мин. При этом уровень шума возле тестового стенда (с отключенным вентилятором видеокарты) находился в районе 43 дБ/А. Уровень фонового шума комнаты с выключенным тестовым стендом составлял ~28 дБ/А.
Тестирования каждого кулера проводилось на номинальных частотах видеокарты, а также с разгоном ее до 790/3800 MHz через драйвер.
реклама
Нагрев видеокарты осуществлялся десятикратным прогоном бенчмарка Firefly Forest из тестового графического пакета 3DMark 06 в разрешении 1920x1200 с использованием 4Х антиалиасинга и 16Х анизотропной фильтрацией. Firefly Forest довольно "горячий" бенчмарк и наиболее реально соответствует температурному режиму видеокарты в современных играх. Показания температур снимались мониторингом программы RivaTuner 2.24. Температура воздуха в помещении на протяжении всего тестирования поддерживалась постоянной - плюс 26 градуса Цельсия.
Тестирование кулеров в корпусе не проводилось преднамеренно. Дело в том, что различные корпуса имеют разное строение. Например, приток холодного воздуха в одних моделях корпусов может осуществляться спереди, а в других сзади или вообще может отсутствовать. А также отвод горячего воздуха от видеокарты может осуществляться различными путями. Поэтому, чтобы создать примерно одинаковые условия тестирования для всех кулеров, все тесты были проведены исключительно на открытом стенде.
Результаты тестирования

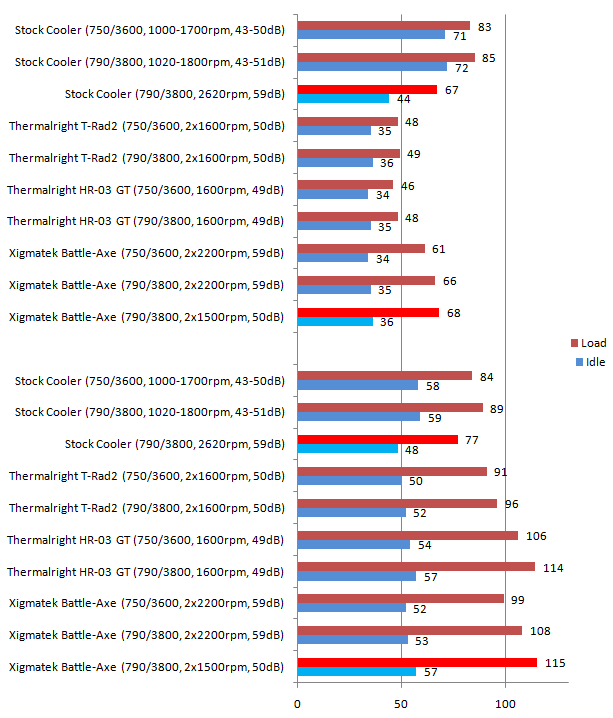

В верхней части диаграммы вы можете видеть температуры ядра видеокарты, а в нижней – температуры VRM (мосфетов). В скобках показаны частоты видеокарты, обороты установленного на кулер вентилятора (ов), а также уровень издаваемого ими шума.
Итак, сначала мы протестировали стоковую систему охлаждения видеокарты. Без нагрузки ее вентилятор вращался со скоростью ~1000 об/мин и субъективно его вообще не было слышно. Во время загрузки бенчмарком обороты возрастали до 1700-1800 об/мин, а уровень шума от вентилятора повышался до 50-51 дБ/А, оставаясь при этом достаточно комфортным. Температура ядра доходила до 85, а VRM до 89 градусов в загрузке, что является нормой.
Thermalright T-Rad2 показал превосходные результаты, - при уровне шума его вентиляторов 50 дБ/А (как у стокового кулера в загрузке), температура ядра в разгоне не поднималась выше 49 градусов. А вот температура VRM несколько подкачала, она повысилась до 96 градусов во время теста. Но это понятно, все-таки на мосфетах были установлены маленькие радиаторы из комплекта, да к тому же еще и без термоконтакта с основным радиатором. Температура мосфетов в этом случае напрямую зависит от скорости вращения вентилятора кулера. Но и 96 градусов не является превышением температуры сверх нормы, поэтому можно быть спокойным.
Thermalright HR-03 GT, как ни странно, показал более высокую эффективность по сравнению с T-Rad2. Температура ядра видеокарты держалась в районе 48 градусов. Это на 1-2 градуса меньше, чем у T-Rad2. И это притом, что на HR-03 GT был установлен только один венилятор и уровень его шума был чуть меньше - 49 дБ/А. А вот температура мосфетов у HR-03 GT доходила до 114 градусов, что несколько многовато, хотя все равно находится в пределах нормы. Такое сильное повышение температуры вызвано тем, что вентилятор кулера довольно на много отдален от мосфетов и практически не обдувает их. Рекомендуется ставить дополнительный небольшой вентилятор для обдува радиаторов мосфетов.
Про Xigmatek Battle-Axe скажу лишь, что на своих 2200 об/мин он ревел очень громко, уровень его шума составил 59 дБ/А. Это примерно соответствует раскручиванию вентилятора стокового кулера до 2620 об/мин. Поэтому для Battle-Axe рекомендуется использовать реобас для снижения оборотов или купить себе беруши. При этом на стоковом кулере в подобном режиме температура ядра была 67 градусов, а мосфетов 77 градусов. Как ни странно, но по ядру это всего лишь на 1 градус выше, чем у Xigmatek Battle-Axe на номинальной скорости вращения. Зато по температуре мосфетов стоковый кулер прилично выигрывает у “топора”, у последнего температура VRM доходила до 108 градусов. Мы решили снизить обороты у Battle-Axe до того значения, когда по уровню шума он будет соответствовать кулерам от Thermalright - это 50 дБ/А или 1500 об/мин у Xigmatek. В результате на Battle-Axe температура выросла всего на 2 градуса по ядру и несколько больше по VRM, при этом кулер прилично убавил в оборотах вентилятора, и как следствие – в уровне шума. Хотя в любом случае по эффективности ему было далеко до кулеров Thermalright.
Заключение
Итак, сегодня мы познакомились с двумя моделями кулеров от компании Thermalright. Как мы видим из графиков, оба кулера показали просто блестящие результаты! Даже в разгоне видеокарты до 790/3800 МГц температура ядра не поднималась выше 46 градусов на кулере HR-03 GT (скажу по секрету, что на хорошем водяном охлаждении температура примерно такая же). Если честно, то я ожидал победу T-Rad2, но, к сожалению, это оказалось не так… Возможно, слишком сильный изгиб тепловых трубок у T-Rad2 сыграл пагубную роль на его эффективности. Хотя его проигрыш HR-03 GT всего 1-2 градуса в нагрузке – это практически ничто. Плюсов у T-Rad2 все равно больше, чем эта разница в температуре. Главный из них – небольшая толщина кулера, даже с установленными вентиляторами. А это значит, что не будут перекрываться все слота расширения материнской платы. К тому же возможна сборка SLI или CrossFire системы из видеокарт с установленными на них кулерами T-Rad2. Еще один плюс этого кулера – это более эффективный обдув мосфетов питания за счет близко расположенного к ним второго вентилятора. Если вы спросите мнение автора, то мне больше понравился Thermalright T-Rad2.
Thermalright T-Rad2
Плюсы:
- Отличная эффективность.
- Простая установка на видеокарту.
- Небольшая толщина. Хоть один свободный слот расширения на материнской плате, да останется.
- Возможность собрать SLI или CrossFire систему на видеокартах с этими кулерами.
- Достаточно эффективный обдув мосфетов питания видеокарты.
Минусы:
- Немного завышенная цена.
Thermalright HR-03 GT
реклама
Плюсы:
- Отличная эффективность.
- Простая установка на видеокарту.
- Возможность установки кулера с выводом радиатора на тыльную сторону видеокарты.
Минусы:
- Будучи установленным на видеокарту с вентилятором, занимает целых четыре слота и может лишить возможности пользовать дополнительные устройства в слотах расширения материнской платы.
- Не достаточно эффективный обдув цепей питания, а если радиатор расположить с тыльной стороны видеокарты, то полное его отсутствие.
- Немного завышенная цена.
P.S. Выражаем благодарность за предоставленное на тестирование “железо”: Михаилу (ака maikl177) за кулеры Thermalright T-Rad2 и HR-03 GT, интернет-магазину coolerok.ru за вентиляторы Noctua NF-B9, а также магазинам Джаст за кулер Xigmatek Battle-Axe VD964 и Xpert за видеокарту GeCube Radeon HD 4870 1 Gb.
Ермаков Владимир ака Buld@zer
