Вроде бы все описал… Вместо нудного перечисления ТТХ самой карты отошлю вас к табличке, куда сравнения ради включены «штатные» характеристики 4870, 4870x2 и GTX295.
Radeon HD 4870 | Radeon HD 4870x2 | Sapphire HD 4870x2 Atomic |
Geforce GTX295 | |
---|---|---|---|---|
Графический чип(ы) | RV770 | 2 x RV770 | 2 x RV770 | G200 |
ROP, шт | 16 | 2 x 16 | 2 x 16 | 2 x 32 |
Универсальных процессоров, шт. | 800 | 2 x 800 | 2 x 800 | 2 x 240 |
Число транзисторов, млн. шт. | 956 | 2 x 956 | 2 x 956 | 2 x 1400 |
Объем памяти, Мбайт | 512 | 2 x 1024 | 2 x 1024 | 2 x 896 |
Шина памяти, бит | 256 | 2 x 256 | 2 x 256 | 2 x 448 |
Частота ядра, МГц (ROP/Shader) | 750 / 750 | 750 / 750 | 800 / 800 | 575 / 1240 |
Частота памяти, МГц | 900 (3600) | 900 (3600) | 1000 (4000) | 1000 (2000) |
Видеовыходы | 2 x DVI, D-Sub | 2 x DVI, D-Sub | 2 x DVI, D-Sub | 2 x DVI, HDMI |
Цена, $ | 230 | 470 | N/A | 600 |
Словами лишь засвидетельствую свое почтение инженерам Sapphire за поднятие тактовых частот на 50 МГц по чипу и 100 МГц по памяти относительно штатных: на производительность это повлияет несильно (читай – глазом не заметишь, как ни смотри), но полноты ощущений ради быть должно. Как-никак, эксклюзивный продукт, каждый экземпляр – со своим уникальным номером.
Ввиду отсутствия крепления под Core i7, тест проводился в два этапа: сначала, без разгона, изучался температурный режим связки при установке ватерблока на Core 2 Duo E8200 @3,2 ГГц 1,35 в. После этого Atomic переезжал в открытый стенд на базе Core i7, и все силы СВО направлялись на отвод тепла от видеокарты.
Конфигурация тестового стенда такова.
- Материнская плата: ASUS P6T6 WS Evolution
- Центральный процессор: Intel Core i7 965 Extreme, LGA1366, 3.2 ГГц
- Оперативная память: 2GB(1GB x 2) Corsair PC3-1333MHz Corsair XMS3 7-7-7-20
- Система охлаждения: Thermalright Ultra 120-eXtreme
- Видеокарта: 2 Gb Powercolor Radeon HD 4870х2 @ 750\3600 MHz
- Жёсткий диск: Western Digital Raptor 74 GB 10000rpm 16MB
- Блок питания: Floston 700W
- Корпус: Открытый стенд

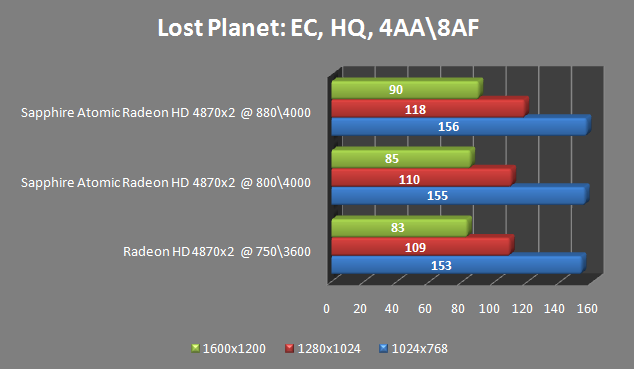

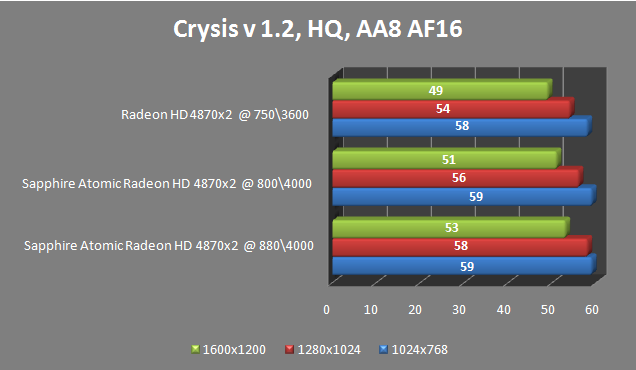

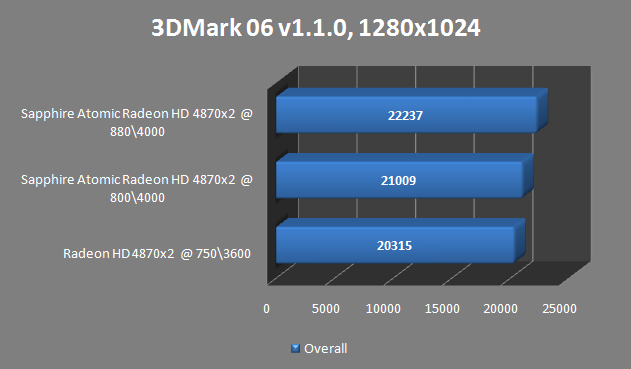

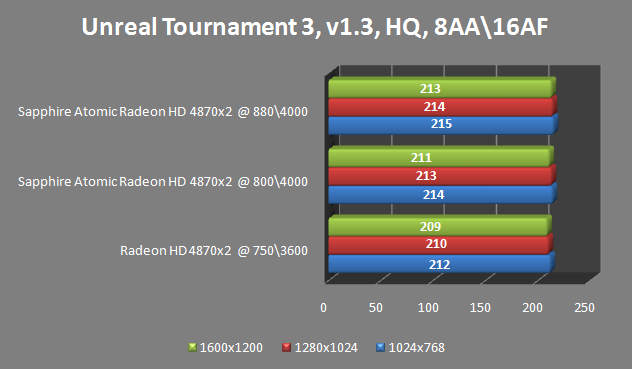

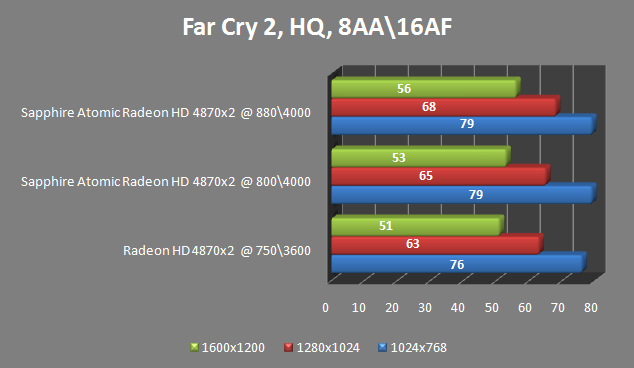

Производительность всей этой связки можно увидеть на следующих графиках.
реклама
Хороший результат? Да, неплохой. Карту со штатными частотами по производительности и температурам Atomic обгоняет, лишние деньги уплачены в кассу не зря. Когда на шею СВО падает ещё и центральный процессор, температуры в загрузке ощутимо подскакивают, однако же, разумную с точки зрения производителя границу не пересекают.
Разгон
Собственно, я сейчас поступил не по правилам: сначала предоставил диаграммы производительности, а уж потом взялся разъяснять, откуда взялся режим, обозначенный как «Atomic @ 880/4000». Надеюсь, читатели простят мне мою вольность.
реклама
Итак, откуда же взялся режим «Atomic @ 880/4000»? Произошел он в табличке из-за неуемного желания автора разгонять видеокарты с применением вольтмодов.
Здесь надобно отступить от темы и упомянуть две вещи.
Первое. Автор (то бишь я) придерживается мнения, что хардварный вольтмод с помощью паяльника по многим причинам предпочтительнее вольтмода софтового (подразумевающего редактирования прошивки видеокарты). Тут и возможность оперативно контролировать/изменять напряжения, и универсальность подхода, и относительная простота… Что же до потери гарантии и риска сжечь видеокарту, то все зависит от подхода. Веская причина обратиться в сервис-центр обычно возникает в первые дни эксплуатации железки, шанс выхода из строя после первых 180 часов успешной безостановочной работы мал. Ну а сжечь видеокарту хардвольтмодом можно только при незнании сути проделываемых вещей, неаккуратности, невнимательности и неадекватных запросах к предмету разгона.
Второе. Автор (снова я) по собственным наблюдениям утвердился во мнении, что заявленные производителем температурные режимы излишне оптимистичны, и нагревать какие-либо элементы видеокарты свыше 50 градусов нехорошо, особенно при повышенном напряжении питания.
Автор не считает свои высказывания истиной в последней инстанции и допускает несостоятельность своего мнения. Нет, автор не согласен выносить эти вопросы на общее обсуждение, и преподносит вышеизложенные тезисы как субъективную точку зрения, которую желательно учитывать при прочтении статьи. Ну и, конечно же, автор не несет никакой ответственности за действия других пользователей, решивших повторить описанные в этом материале действия.

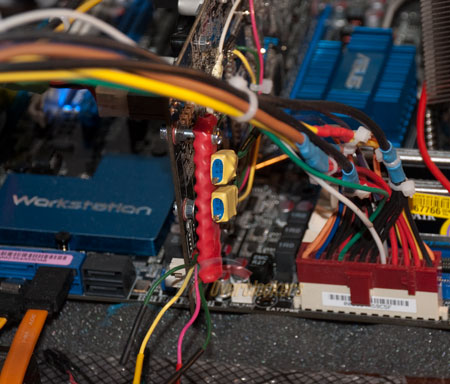

После детального изучения ветки форума и двух часов упорного труда стало возможным изменение напряжения на графических ядрах путем вращения движков подстроечных резисторов. Иллюстрация сего выглядит проще, чем звучит.

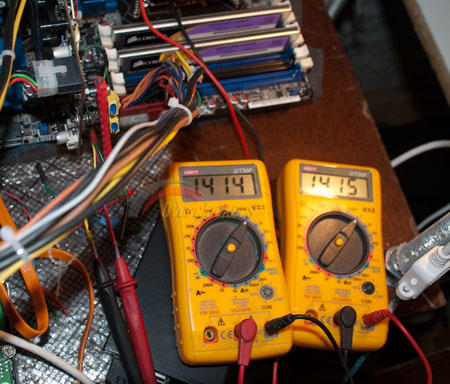

При поднятии напряжения до 1,3 вольт (против умолчальных 1,25) оба ядра стабильно заработали на 840 МГц, при 1,33 в – на 860 МГц. Закончилось все на отметке 1,4 в и частоте 880 МГц.

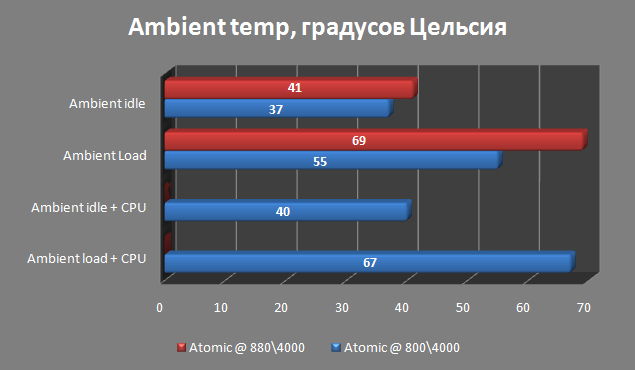

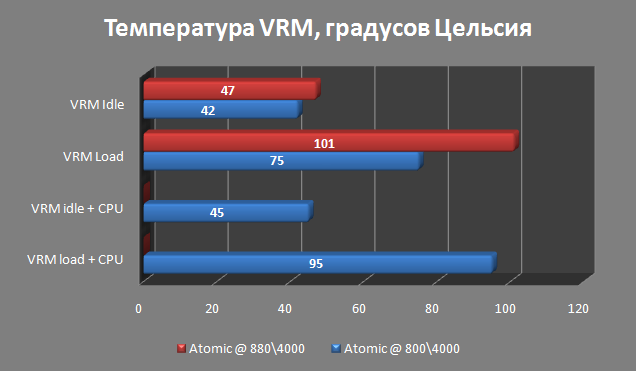

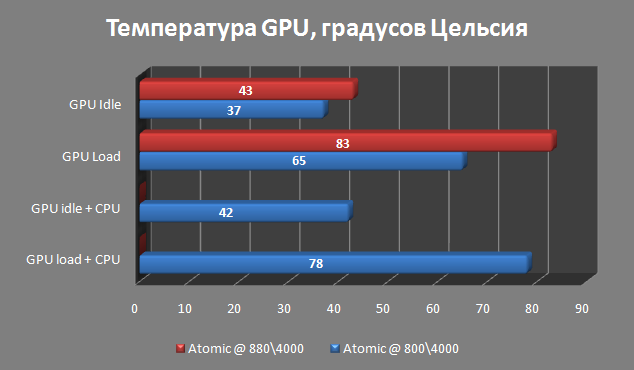

При этом, как можно видеть на графиках ниже, температура на ядрах составляла 83 градуса, а на силовых элементах питания – сто по Цельсию.
Дальнейшие эксперименты решено было отложить из-за страха за жизнь карточки: конструкция СВО не позволяла подключить ватерблок к проточке. А штатный охладитель (читай – связка радиатор+вентилятор) были не в состоянии опустить температуры ниже, хотя вентилятор и работал на всю катушку. Примечательно, что примерно такие же результаты показывала карта в связке с центральным процессором.
реклама
Дополнительные подъем тактовой частоты ядер ещё немного поднял уровень производительности, что по сравнению с показателями штатной карты уже кое-что, однако же, на глаз все равно не заметны :).
Выводы
Sapphire 4870x2 Atomic – красивый и практичный продукт. Такое получается редко: обычно компании, полагаясь на силу маркетинга, обходятся примитивными доработками: перекрашивание системы охлаждения карты, поднятие частот на пару-тройку десятков мегагерц и все. Здесь же, помимо внешней привлекательности, есть выгода практическая: приобретая Atomic, пользователь сразу же получает готовую систему водяного охлаждения, которую можно «нагрузить» и видеокартой, и процессором. Естественно, просто так ничего не дается, и для нормального функционирования надо позаботиться о хорошей вентиляции корпуса.
Выражаем благодарность компании "Sapphire" и лично Константину Мартыненко за предоставленную на тестирование видеокарту.
