Сборка
А нелегкая она вот почему.
Поддон для материнской платы несъемный и не выдвигается. И хотя в районе процессорного сокета достаточно просторно, устанавливать громоздкие кулеры на материнскую плату значительно удобнее заранее вне корпуса, и далее уже всю конструкцию засовывать в корпус. По ширине отсек для материнской платы выверен до миллиметра. Так, первая моя попытка установить «полноразмерную» mATX-плату в корпус закончилась неудачно: она просто уперлась в задний корпусной вентилятор. Удалив его, я обнаружил, что теперь установить плату не дают выступающие внутрь фиксаторы портов от заглушки для материнской платы. Пришлось загнуть их наверх. И тогда с трудом, но материнская плата все-таки заняла свое законное место в Mini P180.
Далее очередь за жесткими дисками.

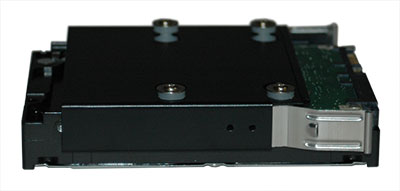

Они в обеих корзинах устанавливаются «по ходу» движения воздушных потоков внутри корпуса. Сами корзины удобно выдвигаются в сторону по пластиковым направляющим и снабжены специальными кольцами для удобства извлечения. Кольца эти в сложенном положении, как и во всех старших моделях, фиксируются специальными пластиковыми держателями во избежание лишней вибрации. Будучи задвинутой в свой отсек, корзина прикручивается к корпусу одним шурупом. Выглядит это все достаточно стильно. А главное, действительно более чем удобно.
реклама
С установленной нижней корзиной для жестких дисков и хотя бы одним винчестером в ней, места для видеокарты остается порядка 22см. И это еще без учета коннекторов питания, разъемы для которых у большинства видеокарт смотрят как раз в сторону этой корзины. Т.е. абсолютное большинство современных игровых видеокарт с обеими корзинами для жестких дисков совместить не удастся.
На фотографии видно, насколько рядовой по длине (24см) видеокарте Radeon 4870 от Sapphire не хватает места. Извлечение нижней корзины в свою очередь позволяет установить любую известную мне видеокарту (текущий максимум в бытовом сегменте – 27см в длину).
В 5”-отсеках имеются стандартные стальные заглушки, являющиеся «недовырезанными» частями шасси. Они одноразовые, выламывающиеся. Ценность их для производителей корпусов мне никогда не была понятна. И некоторые уже начали поставлять корпуса без этого анахронизма. Antec пока, к сожалению, к их числу не относится.
Но на выламывании заглушки проблемы с использованием верхнего 5”-отсека только начинаются. Длинные устройства при попытке их туда установить просто упрутся в 200мм-вентилятор под верхней крышкой. Места там немногим более 170 миллиметров. Десктопные приводы, например, встречаются в основном трех разных длин: 190, 180 и 170 мм. Получается, что в верхний отсек Mini P180 можно установить только последние. На фотографии видно, как 180-миллиметровый привод Pioneer с одной стороны упирается в вентилятор, а с другой выступает относительно передней панели.

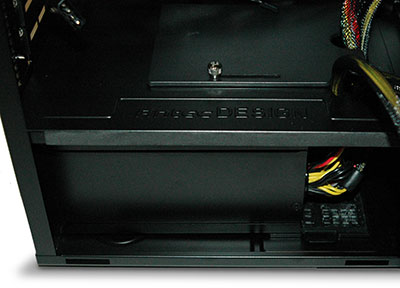

С блоком питания все значительно проще. Замена корзины для жестких дисков (в P180) на пару отсеков для 5”-устройств (в Mini P180) в передней части нижнего отсека избавила от необходимости продувать его целиком, а, значит, и от расположенного в центре этого отсека вентилятора. Если кому интересно мое мнение, то это решение в P180 кроме очевидных минусов в виде ограничения совместимости с блоками питания по длине и просто увеличения количества движущихся деталей, а, значит, и общего уровня шума/вибраций, было еще и просто искусственным; даже, если хотите, недостойным общего инженерного уровня Antec. Но довольно про P180. У Mini P180 нет ограничений на длину блока питания. Так, тестовый Antec Signature 850W имеет длину 18см, и, как видно на фотографии, устанавливается с большим запасом. Уверен, проблем не будет и с полуторакиловаттными монстрами в 22-24см длиной.
реклама
Блок питания устанавливается на мягкие выступы. Места вокруг него при этом пара миллиметров снизу и около сантиметра сверху. Не лучший вариант для блока питания с 120-мм вентилятором. Кажущееся очевидными решение продлить отверстие для доступа в этот отсек воздуха под блок питания инженеры Antec почему-то не реализовали. Да, пылевой фильтр для чистки в этом случае пришлось бы снимать наружу, перевернув корпус, что не очень удобно. Зато проблем с вентиляцией блока питания давно ставшей стандартной компоновки было бы значительно меньше. Впрочем, тестовый блок питания имел классическую компоновку с одним 80-мм вентилятором в задней части и не испытывал проблем по части доступа воздуха.
Нижние отсеки для 5”-устройств я не задействовал. Могу только написать про них, что для неиспользуемых проводов блока питания они подходят идеально.
Но вообще система для укладки кабелей в корпусе Antec Mini P180 работает просто отлично. Помогают тут и более короткие по сравнению с остальными корпусами серии Performance One расстояния внутри корпуса. Прокладку каждого провода я описывать не буду. Считаю, что у меня получилось их уложить достаточно аккуратно. И предлагаю читателям оценить результат.
Суммарно процесс сборки системы в «малыше» оставил приятные впечатления. Да, проблем избежать не удалось. В основном они были вызваны слишком точным расчетом пространства инженерами Antec (говоря проще – теснотой). И это при том, что габариты корпуса далеки от минимальных для данного форм-фактора. Но результат не может не радовать. А приятные мелочи, буквально встречающиеся на каждом шагу, добавляют положительных эмоций.
Теперь, когда система собрана, можно приступить к тестированию системы охлаждения корпуса.
