Внутреннее строение
Передняя панель под дверцей полностью пластиковая. На ней находятся сверху вниз: 5”-отсек, два большие вентиляционные решетки и еще два 5”-отсека снизу. Вентиляционные решетки также являются дверцами, открыв которые можно производить обслуживание установленных под ними пылевых фильтров.
Кнопки включения и сброса, а также индикаторы работы и активности жестких дисков находятся в правой части передней панели над внешними разъемами и закрываются дверцей. При этом к лампочкам идет прозрачный «световод», позволяющий отслеживать их режим работы даже в закрытом состоянии. Фронтальные разъемы, среди которых есть перспективный eSATA, доступны всегда. Дверца открывается на 270 градусов (при желании ее можно прижать к левой, если смотреть спереди, боковой стенке). За счет далеко выступающих пластмассовых держателей она достаточно «толстая». В открытом виде вся конструкция являет собой этакий апофеоз победы функциональности над дизайном. Передняя панель несимметричная, поэтому перевесить дверцу на другую сторону не получится.

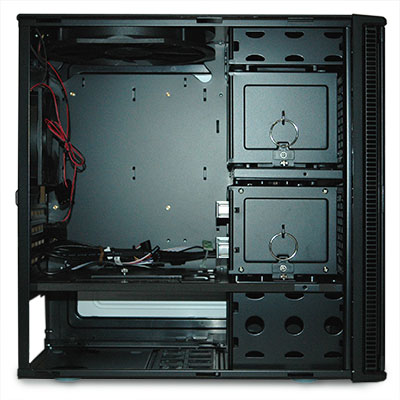

Общая идеология компоновки также унаследована от «старшего брата». Отличие, как всегда, в деталях. Но детали эти достаточно интересны. Так в передней части изолированного отсека, сзади которого находится блок питания, теперь два места под 5”-устройства, а не дополнительная корзина для жестких дисков. Еще один привод, салазки или реобас можно установить сверху спереди, над материнской платой и на одном уровне с 200мм-вентилятором. Большую же часть передней части корпуса занимают две корзины для трех и для двух жестких дисков, верхняя и нижняя соответственно.
реклама
Корзины отличаются друг от друга не только количеством винчестеров, которые в них можно установить, но и самим способом установки. В верхней три жестких диска стоят вертикально, будучи прикрученными к собственно верхней и нижней стенкам корзины. В нижней же они лежат прикрученные снизу (или сверху – конструкция допускает и такой вариант) к поддонам, которые уже в свою очередь на салазках вставляются в корзину. В обоих случаях жесткие диски контактируют с корзинами через силиконовые прокладки, призванные гасить вибрации. Габариты корзин разные, они несовместимы между собой («трехвинчестерная» устанавливается только в верхний отсек, «двух-» только в нижний).
К задней части верхней корзины прикреплен пластиковый контейнер для хранения неиспользуемых аксессуаров корпуса, такой же, как и в «старшем брате» - корпусе P180. Приведу по поводу его цитату из обзора последнего авторства Glavir, с которой я полностью согласен:
нулю, так как доступ к нему будет осложнен проложенными мимо него
проводами. Помимо этого, если просто положить россыпь болтов в пластиковый
футляр, возможно возникновение посторонних звуков от вибраций из-за их
присутствия.»
Боковые панели стандартные для серии Performance One – трехслойные: алюминий, пластик, алюминий. Данное решение по мнению производителя способно улучшить звукоизоляцию корпуса. Глухая передняя дверца тоже должна этому способствовать.
Внутри боковые панели имеют выштамповку и неокрашены. Это единственные светлые поверхности на всем корпусе, и по моему скромному мнению они несколько смазывают впечатление от стильного черного внутреннего дизайна.
Между нижним отсеком для блока питания и двух 5” устройств и центральной частью корпуса расположена перегородка, призванная отделить поток воздуха, создаваемый БП. Большое отверстие в ее центре закрывается пластиковой задвижкой. В закрытом состоянии последняя оставляет два небольших круглых отверстия для проводов. Также на этой перегородке можно разглядеть выштамповку «Antec Design». Что ж, скромничать производителю таких продуктов и правда не обязательно.
реклама
В центральной части нижней стенки корпуса расположено отверстие для забора воздуха блоком питания. Оно также снабжено съемным пылевым фильтром. Корпус устанавливается на силиконовые ножки (очень цепкие, кстати), высотой примерно в полтора сантиметра. Для обеспечения нормального притока воздуха к блоку питания я бы не рекомендовал ставить Mini P180 напрямую (без увеличения зазора снизу) на мягкое либо ворсистое покрытие.
Система охлаждения корпуса состоит из двух вентиляторов: 200мм под верхней крышкой и 120мм на задней панели. Оба дуют наружу. Соответственно поступать внутрь воздух будет через любое другое отверстие. Три самых больших на передней и нижней панелях снабжены пылевыми фильтрами. Но все остальные, включая явно сделанные для вентиляции отверстия в задней стенке, - нет. О защите от пыли в такой ситуации можно говорить только с большой натяжкой. По крайней мере, до установки вентиляторов на вдув, выравнивающих давление.
Поддон для материнской платы достаточно стандартный. Она прикручивается к стандартным шестигранным штырькам, основная часть которых уже заботливо установлена производителем. За поддоном находится еще одна фирменная особенность серии корпусов Antec Performance One: система организации кабелей. Кругом отверстия для вывода туда проводов и многоразовые пластиковые стяжки. Из приятных мелочей можно отметить полукруглый вырез в поддоне у левого верхнего угла материнской платы, в том месте, где у большинства их находится разъем под шнур питания процессора, действительно облегчающий нелегкую судьбу сборщика системы в корпусе Mini P180.
