Интерьер
Внешний осмотр корпуса закончен. Перейдем к изучению внутренностей. Визуально корпус поделен на три отсека: два нижних и один большой верхний. В то время как воздушные потоки скорее разделяются на два практически независимых друг от друга верхней и нижней камерами. Как мы видим, корпус обладает довольно развитой внутренней структурой, а если учесть, что большая его часть выполнена из стали толщиной 0.8мм, а в области около нижней корзины используется сталь 1мм толщины, то становится понятно – из чего складывается вес в 14 кг.
Итак, в верхнем отсеке по центру расположен трэй под материнскую плату, он несъемный. Однако в него уже предустановленны стойки для материнской платы, что облегчает процесс сборки.
Крепление PCI-карт расширения осуществляется стандартным (не "tool-less") способом, все они крепятся к раме корпуса при помощи обычных винтов, закручивающихся отверткой. С одной стороны многие из "tool-less" способов крепления карт расширения вызывают лишь недовольство ввиду своей хлипкости и неудобства конструкции, с другой, можно бы было использовать большие болты с накаткой, чтобы их можно было закручивать без применения отвертки. В качестве плюса можно отметить то, что расположение слотов и трэя идеально выверено, и даже двухслотовые видеокарты устанавливаются в них как "влитые". Выше находятся два вентилятора TriCool, подключенных к задней панели управления скоростью их вращения. Они оба работают на выдув горячего воздуха из корпуса и оснащаются 4-х пиновыми коннекторами питания типа молекс. Это делает невозможным их прямое подключение к материнской плате – что, на мой взгляд, является небольшим минусом. Хотя управлять скоростью их вращения в некотором диапазоне можно через вынесенный на заднюю стенку корпуса мини-реобас.
реклама
В правом верхнем углу корпуса находится отсек для устройств 5,25", чтобы установить их придется выломать металлические заглушки спереди. Затем снимаются пластиковые декоративные заглушки, и устройство крепится на салазки из комплекта при помощи двух винтов. После этого задвигается на салазках внутрь через переднюю часть корпуса при открытой дверце. Т.е. снимать переднюю панель для установки устройств не нужно, а вот металлические заглушки оставляют не самое приятное впечатление, с другой стороны для тех, кто не использует устройства 5,25" они могут стать дополнительной изоляцией от проникновения звука во вне.

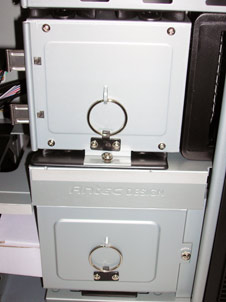

Ниже находится корзина для жестких дисков. Она фиксируется в корпусе при помощи болта с накаткой, а устанавливается и вынимается из него по пластиковым салазкам. Надо отметить, что конструкция механизма крепления корзины заслуживает всяческой похвалы, корзина идеально перемещается (не соскакивая и не болтаясь из стороны в сторону) по салазкам, без применения излишних усилий.

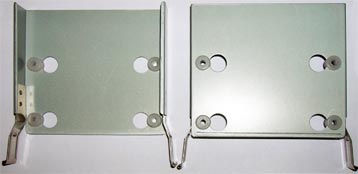

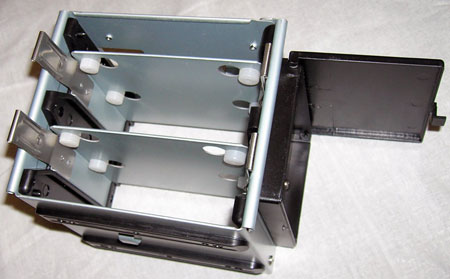

Для большего удобства на внешней ее части имеется металлическое кольцо, за которое можно вытягивать корзину из корпуса. Чтобы обездвижить его на момент, когда в нем нет нужды, имеется специальное пластиковое крепление. Что же касается установки жестких дисков в верхнюю корзину, то для этого необходимо выполнить следующие действия: вынуть корзину из корпуса, изъять из нее поддон для установки жестких дисков, который крепится к корзине на салазках. Чтобы вынуть его, необходимо лишь слегка надавить на металлические концы салазок и потянуть на себя.
После чего мы кладем на поддон жесткий диск. Он не контактирует непосредственно с металлом, а опирается на 4 силиконовых прокладки снизу. Для фиксации жесткого диска на поддоне используются винты с большой шляпкой из комплекта с корпусом. Шляпки большого диаметра позволяют обеспечить равномерный прижим по всей площади силиконовой прокладки.
реклама
Не рекомендуется терять данные винты, так как в продаже их будет найти очень затруднительно. Силиконовые прокладки дополнительно приподнимают жесткий диск над поверхностью поддона, что позволяет воздушным потокам обдувать его с двух сторон. После фиксации жесткого диска в поддоне, он также легко устанавливается обратно в корзину.
Однако верхняя корзина может выполнять и другие функции. Если вынуть из нее поддоны для жестких дисков, она превращается в своеобразный воздуховод от передней вентиляционной решетки корпуса к видеокарте. Более того, с помощью двух металлических скобок из комплекта мы можем установить на нее 120мм вентилятор. Для этого придется вынуть из нее поддоны (а следовательно и жесткие диски).
На задней стенке корзины имеется небольшой пластиковый контейнер с защелкой. В нем можно хранить винты и прочие маленькие аксессуары для корпуса. Но, на мой взгляд, его практическая полезность стремится к нулю, так как доступ к нему будет осложнен проложенными мимо него проводами. Помимо этого, если просто положить россыпь болтов в пластиковый футляр, возможно возникновение посторонних звуков от вибраций из-за их присутствия.
Спереди от верхней корзины находится пластиковая рамка для установки 120мм вентилятора, но штатно вентилятор на этом месте отсутствует. Чтобы установить вентилятор, необходимо сначала снять рамку, потянув ее на себя (в направлении левой боковой стенки корпуса).
Для этого на рамке предусмотрен небольшой выступ, однако, он настолько тонкий, что возникают опасения: не отломается ли он. Так что, если будете тянуть именно за него, постарайтесь делать это более аккуратно. Сама рамка крепится к корпусу с помощью крючков, а вентилятор к ней посредством четырех толстых винтов (закручиваются отверткой). Таким образом, если наша видеокарта не слишком длинная мы можем установить до двух дополнительных 120мм вентиляторов, правда, накладывается и еще одно ограничение – отсутствие жестких дисков в верхней корзине. Если же Вы решите обойтись только вентилятором на передней панели, то Вы можете по желанию снять корзину для жестких дисков.
Под корзиной находится отсек для установки флоппи дисковода, однако, туда можно поместить и один из жестких дисков. Флоппи дисковод крепится на салазки и устанавливается аналогично устройствам 5,25". Этот же отсек можно использовать, чтобы спрятать в него избыточно длинные провода (к коим можно отнести некоторые провода, соединяющую внешнюю интерфейсную панель корпуса с материнской платой).

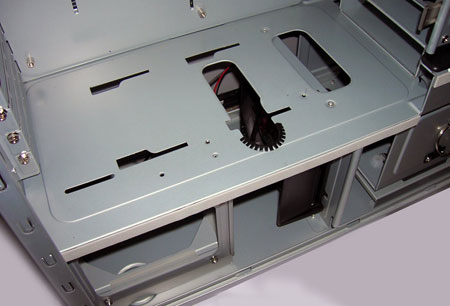

Далее идет горизонтальная металлическая часть шасси, отделяющая нижнюю камеру корпуса от верхней. В ней имеются две прорези: одна спереди и другая ближе к задней части. Они используются для прокладки проводов от блока питания к материнской плате и от верхней камеры к нижней корзине для жестких дисков.

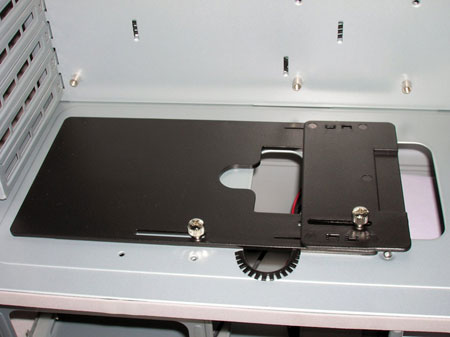

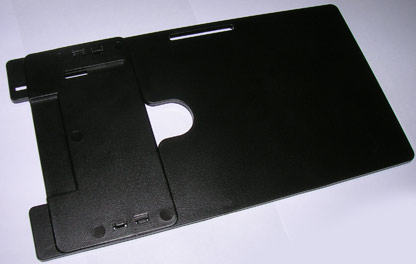

Поверх них располагается пластиковая пластина, состоящая из двух частей. Каждая из этих частей крепится к шасси с помощью привычных крючков, а фиксируется с помощью болтов с накаткой.
реклама
Причем они обе являются подвижными (если отвинтить болты) и скользят в горизонтальном направлении, позволяя перекрывать большую или меньшую часть каждого из отверстий для прокладки кабелей.
Идея состоит в том, чтобы после того, как провода уложены, закрыть оставшееся свободное место при помощи пластиковой заглушки, для дополнительной изоляции камер и их воздушных потоков друг от друга.
Теперь пришло время рассмотреть нижнюю камеру.

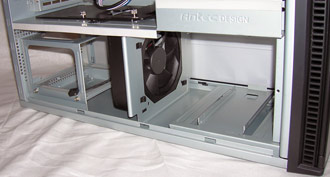

Справа нее находится корзина для жестких дисков, коих в нее можно установить до 4-х штук. Именно ее производитель рекомендует использовать по умолчанию, и только если Вы используете более 4х-5ти дисков, задействовать верхнюю корзину. Способ установки жестких дисков несколько отличается от оного для верхней корзины. Все дело в том, что в нижней корзине отсутствуют поддоны с салазками. Поэтому мы просто привинчиваем жесткие диски (по бокам) при помощи болтов через силиконовые прокладки. В инструкции упоминается, что для лучшего эффекта не стоит чрезмерно затягивать болты, достаточно лишь, чтобы шляпка болтика немного прижимала силиконовую прокладку. Поэтому не нужно затягивать болты до упора (кстати, ограничителей как таковых на этот случай не предусмотрено).
В остальном процесс установки и снятия корзины, а так же жестких дисков аналогичен, тому, что мы описывали для верхней корзины. В нижней корзине жесткие диски располагаются вертикально, в то время как в верхней – горизонтально.

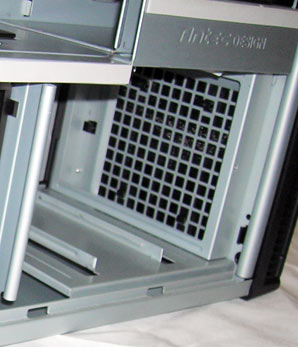

Ближе к передней дверце за корзиной имеется металлическая рамка. Возникает вопрос: а можно ли установить туда еще один дополнительный вентилятор? Я не смог найти какого-либо способа сделать это. Штатно установка в этот отсек 120мм вентилятора не предусматривается, однако модеры, безусловно, смогут что-нибудь придумать. Сразу за этой металлической рамой находится передняя вытяжная решетка корпуса.
Вентилятору у лицевой панели корпуса для прокачки воздуха через нижнюю камеру производитель предпочел вентилятор, размещенный по центру: между отсеком под блок питания и нижней корзиной для жестких дисков. Возможно, это было сделано из соображений снижения шума, выходящего за пределы корпуса. Более "глубокая" посадка вентилятора позволяет снизить количество выходящих шумов (по сравнению с расположением у передней панели). Однако с другой стороны это создает некоторую тесноту в нижнем отсеке. Таким образом, именно здесь находится третий из предустановленных вентиляторов TriCool. Он крепится к пластиковой раме аналогичной той, что мы видели у верхней корзины под жесткие диски, а сама рама зацепляется за металлическую перегородку шасси корпуса.
Вентилятор, как и те, что находятся в верхней в камере, оснащен маленьким трехпозиционным реобасом. Но он не выводится наружу корпуса и, следовательно, чтобы переключить режим работы, необходимо будет снять одну из боковых стенок.

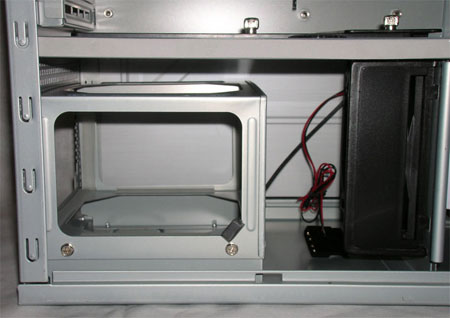

Теперь рассмотрим отсек под блок питания. В первую очередь для установки блока питания необходимо снять рамку, она крепится на два болта с каждой из сторон. Обратим внимание на две вещи: первое - под БП создан небольшой каркас-постамент, чтобы его можно было установить как вверх так и вниз вентилятором, и при этом он имел доступ к воздуху; и второй момент - как рамка так и постамент имеют демпфирующие наклейки в виде мягких полосок, думаю, пояснять для чего они еще раз не имеет смысла.
Мы устанавливаем рамку поверх блока питания и вместе с ней кладем его на постамент. Затем привинчиваем на задней панели БП к корпусу при помощи винтов с накаткой и лишь потом затягиваем четыре винта на рамке, притягивающих ее к постаменту, для дополнительной фиксации БП со всех сторон. Опять же не следует перетягивать винты, так как между ними и блоком питания имеется мягкий демпфирующий слой. Таким образом, блок питания у нас зафиксирован более чем надежно, я бы сказал: как в тисках.
Выскажу свои мысли по альтернативному устройству нижней камеры: возможно было бы оптимальнее сделать полноценное разделение на два отсека, убрав постамент и проделав вентиляционное отверстие в днище корпуса для блока питания; посередине сделать глухую перегородку, а для охлаждения корзины с жесткими дисками создать отдельный "Г"-образный воздушный поток, проделав еще одно вентиляционное отверстие снизу рядом с корзиной. При этом количество вентиляторов бы не увеличилось, а воздушные потоки двух камер были бы изолированы. Возможно, инженеры проектировщики опасались, что дополнительные вентиляционные отверстия в днище приведут к увеличению выходящего за пределы корпуса шума? В качестве альтернативного варианта можно перенести вентилятор из центра корпуса к лицевой панели и вовсе убрать центральную перегородку, что прибавило бы немного свободного места, которое как мы потом увидим, оказалось бы не лишним.

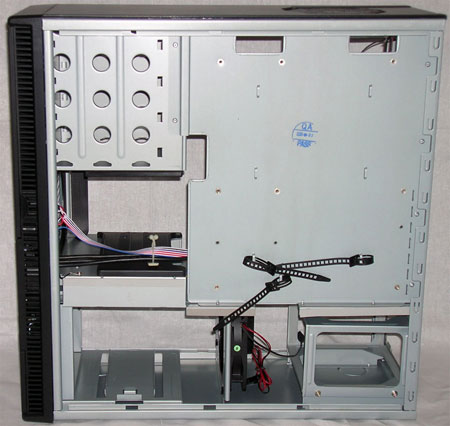

Теперь взглянем на корпус с правой стороны. Трэй материнской платы немного утоплен вглубь относительно шасси корпуса, что позволяет провести укладку кабелей от блока питания и вентиляторов за ним.
Для этого же на трее предусмотрены три прорези, две из которых находятся сверху и одна сбоку. В шасси корпуса в непосредственной близости от камеры блока питания также сделана выемка, через которую можно провести провода. Помимо этого на трее материнской платы присутствуют семь скобок, проведя стяжки из комплекта сквозь них, Вы сможете зафиксировать провода после укладки. Это сделано главным образом для того, чтобы они не топорщились, выходя за пределы внутреннего объема корпуса, и не мешали установке боковой стенки.
Также стоит обратить внимание на то, что выступающие части шасси, которые касаются боковых стенок, обклеены демпфирующими полосками как с левой, так и с правой стороны корпуса.
