2. Тестовая конфигурация, инструментарий и методика тестирования
Thermaltake V14Pro и его конкурент тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы. Конфигурация системного блока во время проведения тестирования не подвергалась каким-либо изменениям и состояла из следующих комплектующих:
- Материнская плата: DFI LANPARTY DK X48-T2RS (Intel X48), LGA 775, BIOS 03/10/2008;
- Процессор: Intel Core 2 Extreme QX9650, 3.0 ГГц, 1.25 В, L2 2 x 6 Мбайт, FSB: 333 МГц x 4, (Yorkfield, C0);
- Термоинтерфейс: Gelid GC1;
- Видеокарта: ZOTAC GeForce GTX 260 AMP2! Edition GDDR3 896 Мбайт/448 Бит, 650/1400/2100 МГц;
- Оперативная память:
- 2 x 1024 Мбайт DDR2 Corsair Dominator TWIN2X2048-9136C5D (Spec: 1142 МГц / 5-5-5-18 / 2.1 В);
- 2 x 1024 Мбайт DDR2 CSX DIABLO CSXO-XAC-1200-2GB-KIT (Spec: 1200 МГц / 5-5-5-16 / 2.4 В);
- Дисковая подсистема: SATA-II 300 Гбайт, Western Digital VelociRaptor, 10 000 об/мин, 16 Мбайт, NCQ;
- Система звукоизоляции и охлаждения HDD: Scythe Quiet Drive 3.5";
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Slip Stream 120 на ~900 об/мин на силиконовых шпильках, на боковой стенке – такой же вентилятор на ~900 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Thermaltake Toughpower 1500 Ватт (W0218) (штатный 140-мм вентилятор);
- Монитор: 24" BenQ FP241W (Wide LCD, 1920 x 1200 / 60 Гц).

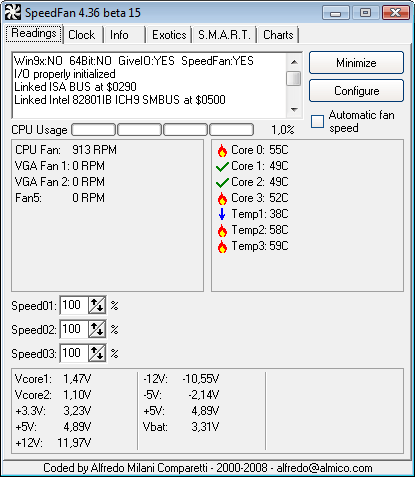

Все тесты были выполнены в операционной системе Windows Vista Ultimate Edition x86 SP1. Для мониторинга температуры процессора и чипсета материнской платы, а также скорости вращения вентиляторов кулеров использовалась утилита SpeedFan версии 4.36 beta 15, считывающая температуру непосредственно из регистров процессора:

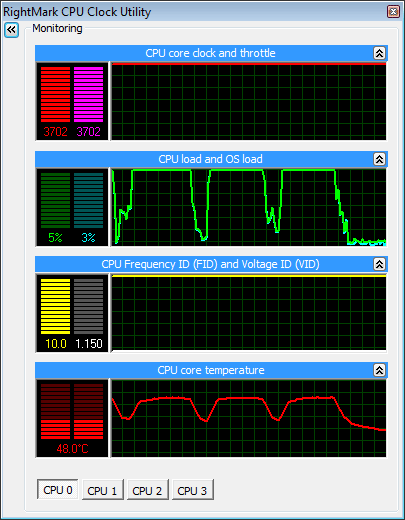

Технология автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы была выключена, как и все функции энергосбережения центрального процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0:
реклама

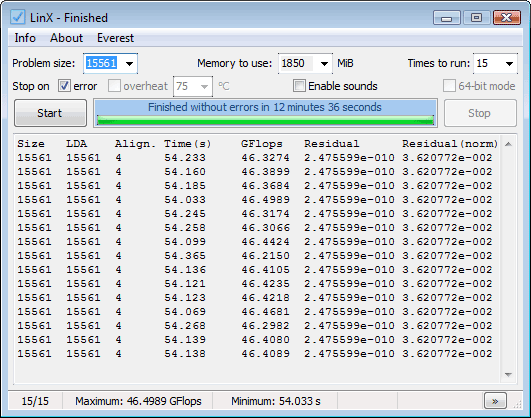

Разогрев CPU был выполнен в двух режимах. В первую очередь для максимального прогрева использовался Linpack 32-bit в удобной для тестирования оболочке LinX версии 0.5.1. Объём используемой оперативной памяти во время тестирования был задан вручную и равнялся 1850 Мбайт, а число проходов зафиксировано на 15:
Так как цикл проводился дважды с 20/10-минутным периодом простоя на снижение и нормализацию температур, то этого, казалось бы, непродолжительного периода тестирования, оказалось достаточно для того, чтобы максимальная температура процессора стабилизировалась.

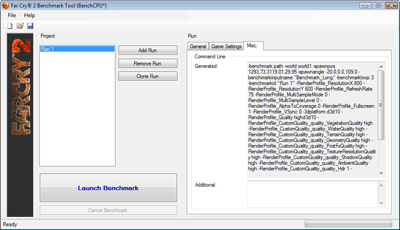

Во втором режиме тестирования кулеры проверялись при нагрузке, создаваемой игрой Far Cry 2. Для этого использовался тройной цикл встроенного в игру бенчмарка в режиме "Ranch Long":
Чтобы снизить зависимость производительности CPU от скорости видеокарты, использовалось невысокое разрешение в 800 х 600 пикселей и профиль настроек качества графики "High". В таком режиме видеокарта GeForce GTX 260 (216 SP) с повышенными частотами обеспечивала средний фрейм-рейт на уровне ~114 кадров в секунду. Добавлю, что если у вас есть предложения по созданию альтернативной Linpack нагрузки с помощью другой современной игры/приложения, то я с интересом рассмотрю их.
Эффективность систем охлаждения проверялась в обоих режимах не менее чем двумя циклами с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. Несмотря на данный период, как правило, результаты второго цикла прогрева CPU были выше на 0.5~1 градус Цельсия. За окончательный результат, который вы увидите на диаграмме, принималась максимальная температура самого горячего из четырёх ядер CPU. В то же время, дополнительно в таблице будут приведены отдельные показатели по каждому ядру.
реклама
Комнатная температура во время тестирования контролировалась установленным рядом с системным блоком электронным термометром, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура колебалась в диапазоне 23.5~24.0 градусов Цельсия и является начальной точкой отсчёта на диаграмме температур. Добавлю, что частота вращения вентиляторов кулеров на этой же диаграмме указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м2 с расстояний в 3 см, 1 метр и 3 метра от источника шума. Во время измерений, все три 120-мм корпусных вентилятора были замедлены до ~700 об/мин. В этом режиме фоновый уровень шума системного блока, измеренный с расстояния в 1 метр, не превышал ~32.8 дБА, а самым "громким" оказывался 140-мм вентилятор в блоке питания. При полностью выключенном компьютере шумомер фиксировал 30.8 дБА (нижний предел измерений равен 30 дБА), а субъективно комфортный уровень шума находится в диапазоне от 34.0~34.5 дБА.

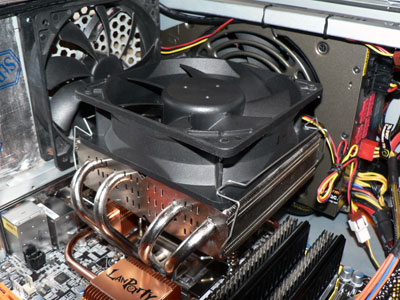

К сожалению, прежних моделей кулеров-вееров я не счёл нужным оставить себе, поэтому мне было довольно сложно определить конкурента для Thermaltake V14Pro. Вроде бы и башенный кулер, но уж больно оригинальный. Да и цена далеко не низкая. Поэтому, после долгих раздумий, решил в соперники противопоставить ему радиатор Thermalright SI-128 SE ($40), который оснащался наиболее подходящим для него вентилятором Scythe Ultra Kaze ($13.6) типоразмера 120 х 120 х 38 мм:
Такое сравнение с, с позволения сказать, эталонной системой воздушного охлаждения, позволит заочно противопоставить Thermaltake V14Pro протестированному совсем недавно Thermaltake BigTyp 14Pro. Вентилятор на Thermalright SI-128 SE функционировал в двух скоростных режимах: тихом на ~960 об/мин и на максимальных для данной модели вентилятора ~2920 об/мин. Внутри корпуса системного блока Thermalright SI-128 SE устанавливался концами тепловых трубок вверх. Никаких доработок данного кулера, как то: выравнивание или полировка основания, не осуществлялось.
3. Результаты тестирования эффективности систем охлаждения и измерения уровня шума

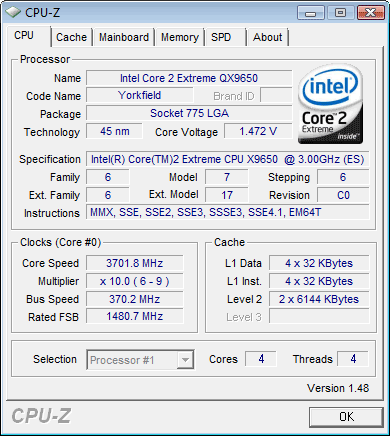

При проведении проверки с помощью Linpack предел разгона 45-нм четырёхъядерного процессора внутри корпуса системного блока на самой слабой из тестируемых систем охлаждения сегодняшнего тестирования оказался равным 3.7 ГГц (+23.3 %) при повышении напряжения в BIOS материнской платы до ~1.4875 В (+29.3 %):
В свою очередь, при тестировании кулеров в игре Far Cry 2 процессор был стабилен вплоть до 4.0 ГГц (+33.3 %) при напряжении в 1.525 В (+32.6 %).

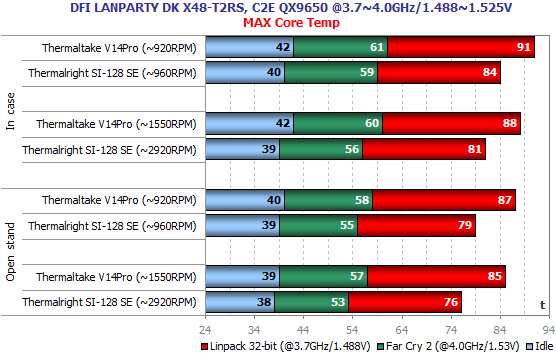

Результаты тестирования эффективности двух кулеров представлены в таблице и на следующей диаграмме (кулеры, помимо корпуса/открытого стенда, сгруппированы и по уровню шума):
Не думаю, что кто-либо из наших постоянных читателей верил в успешное выступление Thermaltake V14Pro на фоне одного из лучших суперкулеров. Проигрыш новинки кулеру Thermalright SI-128 SE в пике нагрузки под Linpack 32-bit составляет от 7 до 9 градусов Цельсия. Под нагрузкой, создаваемой игрой Far Cry 2, разница между двумя кулерами меньше, как и температура самого горячего ядра процессора.
В то же время, если сравнивать Thermaltake V14Pro с его предшественником в лице Thermaltake V1, то можно выявить рост эффективности охлаждения и оверклокерского потенциала процессора под данными кулерами. Для этого достаточно вспомнить нашу недавнюю статью о Thermaltake V1 AX, где последний кулер смог справиться с охлаждением этого же процессора под Linpack 32-bit только на частоте в 3.5 ГГц при напряжении в 1.375 В, в то время как Thermaltake V14Pro позволяет сегодня сохранять процессору стабильность на частоте в 3.7 ГГц при напряжении в 1.4875 В.
Здесь также хотел бы обратить ваше внимание на несущественное снижение температуры процессора при увеличении в три раза скорости вращения вентилятора кулера Thermalright SI-128 SE. Как выяснилось из дополнительного тестирования, снижение температуры процессора под данным кулером происходит при повышении скорости вплоть до ~2000 об/мин, а дальнейшее повышение уже не приводит к снижению температуры. По крайней мере, это справедливо для текущего разгона процессора и типа используемого вентилятора. При более высоких частоте и напряжении на CPU пользы от столь мощного вентилятора может быть больше.

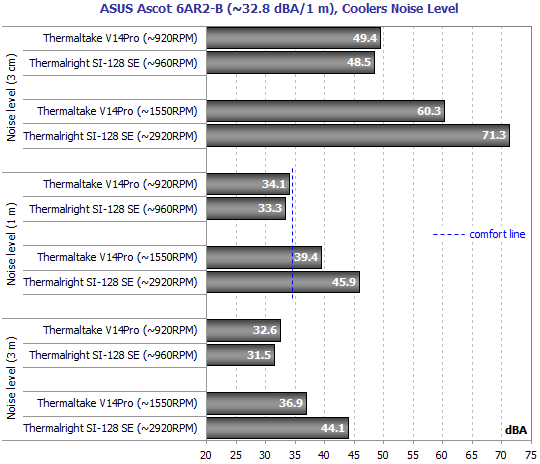

Теперь на очереди диаграмма с результатами измерений уровня шума кулеров:
реклама
Уровень шума кулеров на максимальных скоростях вращения их вентиляторов сравнивать бессмысленно, так как логично, что почти на вдвое большей скорости вращения вентилятор на SI-128 SE функционирует громче. А вот на минимальных скоростях вращения "вертушек" Thermaltake V14Pro вновь уступил, хотя уровень шума его вентилятора на скорости в ~920 об/мин укладывается в субъективную границу комфорта. Треска мотора вентилятора и паразитных вибраций не замечено.
Заключение
На мой взгляд, новый кулер Thermaltake V14Pro нельзя оценивать в первую очередь с точки зрения эффективности. Прежде всего, данная система охлаждения призвана впечатлять и изумлять, теперь ещё сильнее чем её предшественники. И это ей, надо признать, с успехом удаётся, так как двойной медный "веер", подсвеченный светодиодами вентилятора, наверняка будет самым красивым компонентом вашего системного блока. Правда чтобы его ежедневно лицезреть и показывать окружающим, в этом корпусе должно быть прозрачное окно, либо сам корпус попросту отсутствовать. При всей красоте кулера нельзя не отметить и повысившуюся эффективность – всё-таки удержать 30 минут под Linpack разогнанный до 3.7 ГГц четырёхъядерный процессор под силу далеко не каждой воздушной системе охлаждения. Ну а настоящие оверклокеры, без всяких сомнений, смогут приобрести как более эффективную, так и более тихую систему охлаждения для своего процессора. И стоить она будет куда меньше, чем 83 доллара США, которые просят за Thermaltake V14Pro.
