Seasonic X900
Старшая модель блока от Seasonic даже на сайте компании описана крайне мало, да и только в новостях . К нам на тест блок попал в Retail-упаковке, однако без какой-либо комплектации.
Вентилятор в блоке питания один, типоразмера 80х80х25мм, произведен ADDA и рассчитан на ток 0.45 А. При работе блока шум слышим, но уровни остаются допустимыми для продолжительной работы. 7-лопастная крыльчатка двигателя AD0812UB-A71GL не подсвечивается и имеет традиционную форму.
реклама

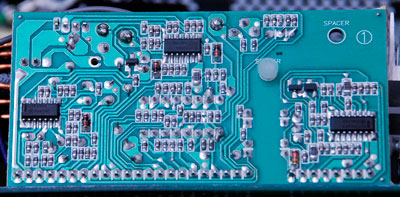

Внутреннее устройство блока питания сильно напоминает 500-600 ваттные Seasonic S12, если не считать значительно более массивных радиаторов охлаждения и больших конденсаторов. Это обычный подход, ведь на одной платформе можно построить несколько моделей блоков питания с различиями лишь в нагрузочной мощности по каналам. Блок оснащен активным PFC, причем микросхема корректора совмещена с основным ШИМ-контроллером на дочерней плате.
На внутреннем торце с большим количеством вентиляционных отверстий имеется уголок для монтажа дополнительными винтами, что скорее привычно для серверных блоков питания. Вырез в кожухе корпуса для проводов закрыт пластиковым колечком, что исключает возможности перетирания проводов об острую кромку.
На задней стенке, кроме отверстия под вентилятор с грилем, сетевого разъема и кнопки выключения, органов управления нет.
Корпус блока питания окрашен в черный матовый цвет, причем слой краски довольно тонкий. При монтаже стоит быть аккуратным, если нужно сохранить первозданный вид блока питания.
реклама
Максимальная нагрузочная способность блока питания может достигать 72 А по каналу +12В, а суммарная мощность по каналам +3.3 и +5В допустима не более чем на 170Вт. Ток по дежурному каналу +5Vsb ограничен величиной 3 ампера.
Монтаж выполнен качественно и чисто, никаких заусенцев и грязи на плате нет. Пример для подражания многим конкурирующим компаниям.
Конденсаторы с температурным диапазоном до +105°С смонтированы плотно, возле трех дросселей стабилизации, поэтому рассмотреть маркировку силовых полупроводников не представилось возможным. Вентилятор подключен двумя проводами, датчик тахосигнала не используется.
Кабельное оснащение довольно богатое и позволит использовать блок питания даже с несколькими видеокартами и большим набором накопителей.
CoolerMaster Ultimate 1100

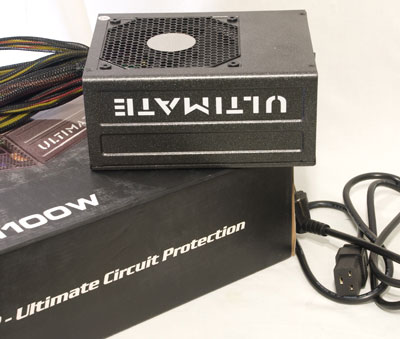

Блок питания поставляется только в коробочной упаковке, в большой темной коробке. Кроме самого блока питания в комплект входят кабели, винтики для крепления, брошюра от производителя и сетевой кабель.

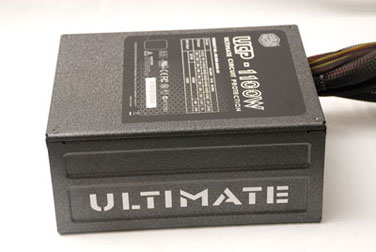

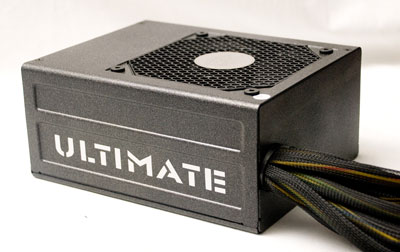

Блок имеет немного увеличенную длину, что вполне объяснимо большой мощностью, и охлаждается единственным вентилятором c диаметром крыльчатки 120мм. Матовое шершавое покрытие корпуса блока прочное и не пачкается пальцами, а вентилятор защищен ячеистой сеткой.
На задней стенке, кроме тумблера включения и умощненного сетевого разъема, имеется светодиод белого свечения, индицирующий возникновение аварийных ситуаций, например, срабатывание защиты от перегрузки. При включении и отключении в блоке слышимо щелкает реле.
реклама

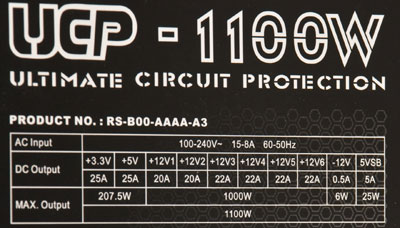

На фирменной наклейке обозначен полный диапазон напряжений питания от 100 до 240В, а выходные мощности составляют рекордные 208 и 1000Вт для низковольтных и +12В каналов соответственно. Дежурное напряжение +5В допускает нагрузку до 5 А, чего на практике вполне достаточно. Блок питания имеет сертификат Ростеста. Все кабели выполнены неразъемными, чтобы минимизировать сопротивление сильноточных проводников.

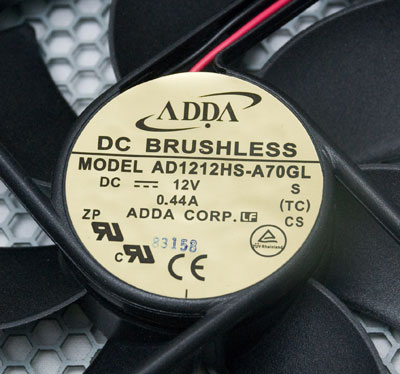

Блок оснащен одним вентилятором типоразмера 120х120х25мм, с 9-лопастной крыльчаткой из серого непрозрачного пластика. Никаких декоративных подсветок и прочих украшений нет, вентилятор произведен ADDA и имеет маркировку AD1212HS-A70GL. Рабочий ток кулера – 0.44А, при номинальном напряжении +12В.

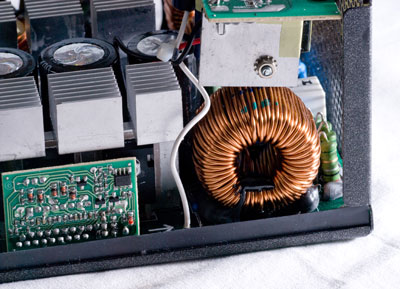

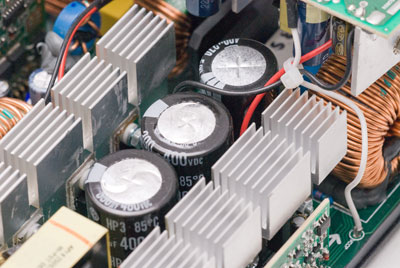

Как и в подавляющем большинстве моделей с мощностью порядка киловатта в высоковольтной части имеется активный корректор коэффициента мощности. В данном устройстве он реализован на массивном дросселе и паре транзисторов 47N60C3 в корпусе TO-247. Другая пара транзисторов в корпусе TO-247 с маркировкой 17N80C3 работает в составе инвертора. Спаренный диодный мост LL15XB60 выпрямляет сетевое напряжение для трех высоковольтных конденсаторов Hitachi HP3, которые имеют суммарную емкость 1050мкФ при напряжении до 400В.

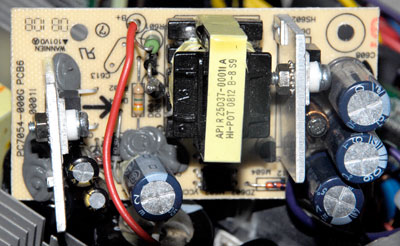

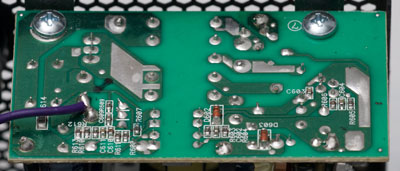

Источник дежурного напряжение смонтирован на отдельной плате и основан на ИМС TOP255YN. На этой же плате смонтирован дежурный трансформатор, емкости, ключ на радиаторе и дополнительные элементы.

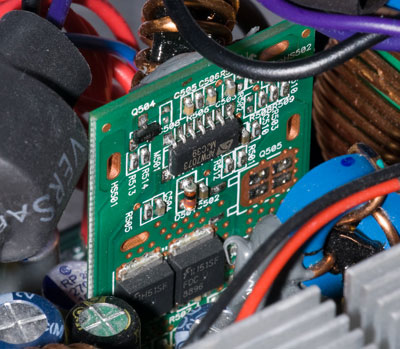

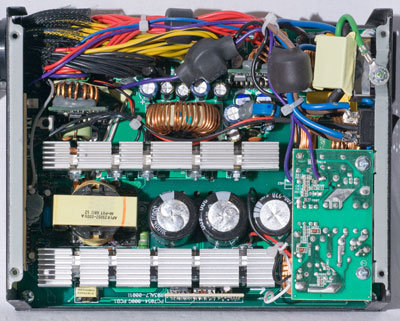

Блок построен с использованием основного трансформатора для +12В и двух раздельных независимых DC-DC стабилизатора для каналов +5 и +3.3. Стабилизаторы построены на базе микросхемы синхронного ШИМ-контроллера APW7073 и трех транзисторов в корпусе TO252. Анодированные алюминиевые радиаторы имеют среднее оребрение и толщину основания около 5мм. Конденсаторы в выходных цепях рассчитаны на рабочий диапазон температур до +105°С.

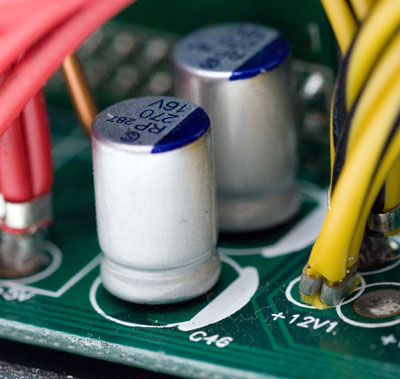

Кроме привычных электролитов (емкостью 2200 и 1000мкФ) имеется шесть твердотельных электролитических конденсатора. Четыре из них имеют номинальную емкость 270мкФ и установлены на выходе канала +5В, остальные два – 560мкФ при рабочем напряжении до 6.3В служат для сглаживания пульсаций по каналу +3.3В.

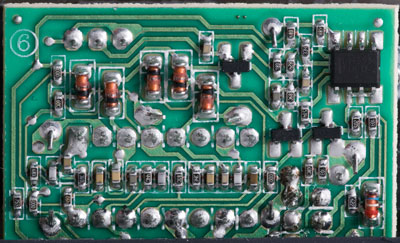

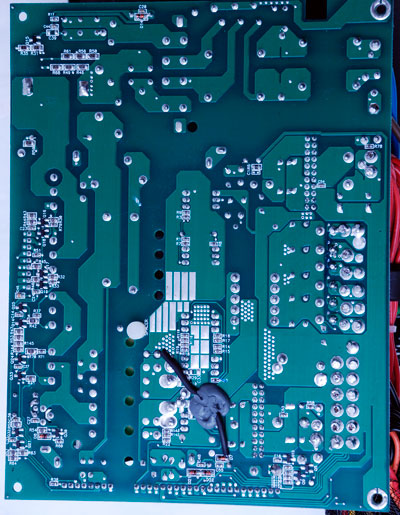

Нареканий на качество сборки нет, основная и дочерние печатные платы собраны качественно, что традиционно для продукции CoolerMaster.

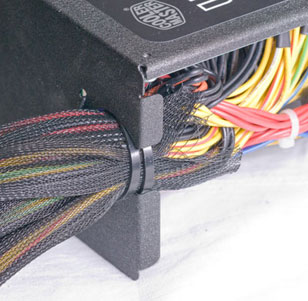

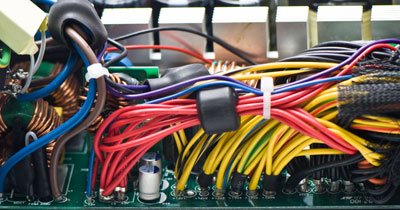

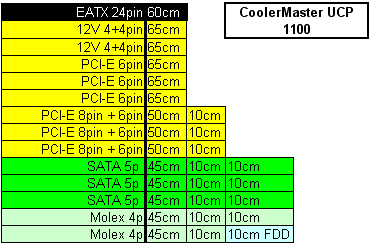

Все кабели убраны в нейлоновую оплетку черного цвета и имеют достаточную длину даже для просторных корпусов типоразмера FullTower.
