Особенности BIOS Setup (отличия 4 и 5)
BIOS материнской платы DFI LANPARTY LT X48-T2R основан на коде от AMI, выглядит точно так, как и раньше, однако отличия всё же имеются и очень жаль, что не все они к лучшему.

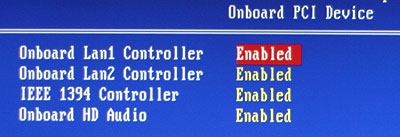

Начнём с хорошего. Появилась по непонятным причинам отсутствующая ранее возможность отключить дополнительный контроллер IEEE 1394, если он не используется.

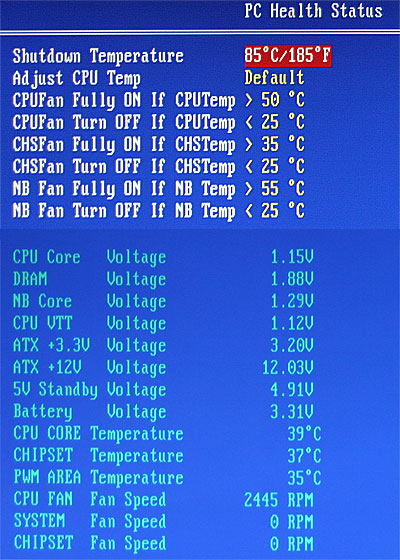

В разделе PC Health Status всё осталось по-прежнему. Фирменной особенностью является наличие опции Adjust CPU Temp, позволяющей скорректировать показания температуры процессора. Возможность регулировки скорости вращения трёх вентиляторов из шести, которые можно подключить к плате, можно рассматривать как достоинство и как недостаток. Неспособность же платы управлять скоростью вращения трёхконтактного процессорного вентилятора является явным недостатком. Кроме того, материнская плата позволяет контролировать широкий спектр напряжений, три температуры, включая температуру в области конвертера питания процессора, и скорость вращения трёх вентиляторов.
реклама
Раздел Genie BIOS Setting сосредоточил все интересующие оверклокеров возможности, включая изменение частот, таймингов и напряжений.
Так и хочется записать в отличия появившийся параметр CPU N/2 Ratio, позволяющий задавать для процессора дробные коэффициенты умножения. Однако этот параметр появляется только в том случае, если на плату установлен 45 нм процессор семейства Penryn, поддерживающий такие множители, и он исчезает, если использовать 65 нм процессор семейства Conroe.

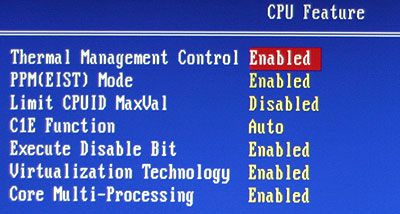

Раздел Genie BIOS Setting включает три подраздела. CPU Feature позволяет управлять технологиями, относящимися к процессору.

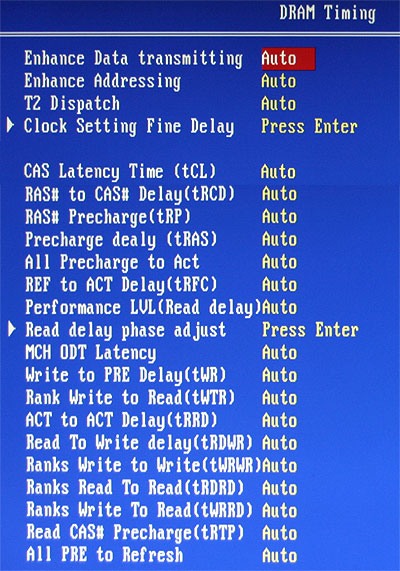

Список возможностей подраздела DRAM Timing настолько велик, что они не умещаются на одном экране, иллюстрацию пришлось компоновать из двух фотографий.
И даже это ещё не всё, параметры Clock Setting Fine Delay и Read delay phase adjust открывают отдельные страницы с дополнительными настройками, однако всё это мы уже видели. Отличия скрываются в подразделе Voltage Setting.
реклама

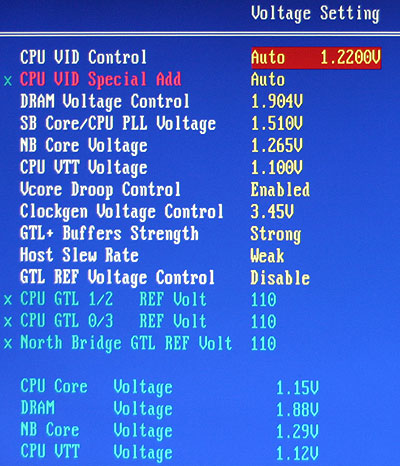

Формально подраздел выглядит точно так же, как и раньше, список параметров не изменился. Обращает на себя внимание лишь выделенный красным цветом параметр CPU VID Special Add, действительно, именно в нём всё дело, хотя цвет не играет никакой роли. Если на плату установить процессор Conroe, а не Penryn, то параметр красным цветом не выделяется, просто становится неактивным, то есть принцип его действия остаётся изменённым.
Напомним, что напряжение на процессоре можно устанавливать с помощью двух параметров: CPU VID Control и CPU VID Special Add. Эти параметры не равноценны. С помощью параметра CPU VID Control напряжение задаётся в явном виде с небольшим шагом 0.00625 В. При этом материнская плата будет удерживать напряжение на заданном уровне даже в том случае, если процессор бездействует. Параметр CPU VID Special Add задаёт напряжение в процентах от номинала. Не очень удобно, что приходится примерно прикидывать, какое напряжение мы получим в итоге, зато текущий уровень Vcore показывается в этом же разделе, так что через несколько попыток мы сможем точно установить нужное напряжение. В этом случае при работе энергосберегающих технологий Intel в состоянии покоя процессор будет уменьшать коэффициент умножения до x6 и одновременно снижать напряжение.
Раньше оба параметра работали независимо друг от друга. Хочешь – устанавливай напряжение с помощью CPU VID Control, хочешь – задавай его параметром CPU VID Special Add. Теперь параметр CPU VID Special Add почему-то оказался поставлен в зависимость от CPU VID Control. Он не работает до тех пор, пока не установишь напряжение свыше 1.2 В для 45 нм процессоров и 1.3 В для 65 нм процессоров. То есть теперь процедура выглядит так: сначала мы до 1.20625 В или 1.30625 В (в зависимости от типа используемого процессора) повышаем напряжение CPU VID Control. Затем получаем возможность менять параметр CPU VID Special Add и устанавливаем нужное напряжение в процентах. Затем возвращаем в прежнее значение Auto параметр CPU VID Control. Перезагружаемся, смотрим, какое напряжение получилось в итоге, при необходимости повторяем всю процедуру заново.
Сказать, что стало неудобно – значит ничего не сказать. Непонятно, для чего понадобилось так всё усложнять. А самое главное, в ряде случаев это не только затрудняет процедуру разгона, но и делает невозможным использование энергосберегающих технологий. Конкретные примеры будут приведены в следующем разделе статьи, а пока констатируем, что в BIOS нам удалось найти два отличия, одно хорошее (возможность отключения FireWire), второе плохое (усложнение процедуры повышения напряжения на процессоре), а всё остальное осталось неизменным.
Разгон процессоров
Проверка возможностей материнской платы DFI LANPARTY LT X48-T2R проходила на открытом тестовом стенде, включающем следующие компоненты:
- Материнская плата – DFI LANPARTY LT X48-T2R, BIOS от 20.03.08;
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – Antec NeoPower HE 550 (550 Вт).
Этот стенд – точная копия того, на котором проходила проверку DFI LANPARTY LT X38-T2R, однако ей повезло, если так можно сказать. Во время тестов использовались процессоры Intel Core 2 Duo E6300 и Intel Core 2 Extreme QX6700, разогнать которые особого труда не представляет для любой более или менее приличной оверклокерской платы. Перед материнской платой DFI LANPARTY LT X48-T2R стоит задача потруднее, для начала ей предстоит пройти проверку с помощью процессора Intel Core 2 Duo E8400 (3.0 ГГц, FSB 333 МГц, 6 МБ, Wolfdale, rev. C0).
Собственно говоря, и этот процессор разогнать нетрудно, нужно лишь повысить напряжения, увеличить частоту FSB до 450-455 МГц и можно наслаждаться полученным результатом. С такой задачей способно справиться подавляющее большинство плат. Истинный оверклокерский потенциал материнской платы покажет разгон с уменьшением коэффициента умножения процессора, интересно, до какой максимальной величины удастся поднять частоту FSB. Современные материнские платы обычно способны работать при FSB 520-530 МГц. Повышаем напряжение на процессоре Intel Core 2 Duo E8400, напряжение на северном мосту чипсета, CPU VTT Voltage, снижаем коэффициент умножения и безрезультатно пытаемся стартовать на частоте 530 МГц. Затем 520 МГц... Потом 510 МГц... И даже на частоте 500 МГц работу платы нельзя было назвать стабильной.
В процессе экспериментов выяснилось, что материнская плата DFI LANPARTY LT X48-T2R неудовлетворительно отслеживает переразгон. Неоднократно встречались ситуации, когда плата зацикливалась в попытках старта – плата запускается, на экране появляются первые строчки с именем процессора, затем плата самопроизвольно перезагружается и весь процесс повторяется сначала в бесконечном цикле. В тех редких случаях, когда система самостоятельно рестартовала в безопасном режиме и сообщала о переразгоне, что-либо сделать было невозможно, поскольку клавиатура при этом не работала.
Вообще-то материнская плата DFI LANPARTY LT X48-T2R относится к числу "правильных" современных материнских плат, где поддержка USB-клавиатуры включена по-умолчанию, но в данном случае что-то не срабатывало. Поэтому при возникновении каких-либо проблем при старте намного проще и быстрее сразу обнулить CMOS, чем дожидаться той или иной (чаще неправильной) реакции материнской платы на переразгон. К счастью, блестяще реализованная технология CMOS Reloaded слегка сглаживает неприятность ситуации и неудобство от постоянного сброса настроек. Она позволяет предварительно сохранить весь комплекс настроек BIOS, дать ему внятное описание и при необходимости быстро загрузить нужный профиль.
В безрезультатных попытках добиться стабильности была повреждена операционная система. Повышались напряжения, менялось соотношение частоты FSB и памяти, но плата либо не могла загрузить Windows Vista, либо загружала, но тут же появлялись сообщения о невозможности запустить тот или иной сервис, либо появлялся "синий экран смерти" или система самопроизвольно рестартовала вскоре после начала проверки с помощью утилиты Prime95. Потому не сразу было замечено, что кнопка "Start" не работает, не кликается мышкой и не включается с клавиатуры. Так может все проблемы объясняются не неспособностью материнской платы DFI LANPARTY LT X48-T2R работать при FSB свыше 500 МГц, а повреждённой операционной системой? Однако первая же попытка стартовать при FSB 510 МГц на свежеустановленной Windows Vista закончилась уже поднадоевшим сообщением о том, что Explorer остановлен.
Увы, при разгоне двухъядерного процессора на материнской плате DFI LANPARTY LT X48-T2R нам не удалось получить удовлетворительный результат. Но, возможно, плата хорошо проявит себя при разгоне процессоров с четырьмя ядрами? Для проверки этого предположения мы использовали новое оружие в нашем арсенале – младший четырёхъядерный 45 нм процессор Intel Core 2 Quad Q9300 (2.5 ГГц, FSB 333 МГц, 6 МБ, Yorkfield, rev. M1).
реклама
Процессор новый, достоверно его оверклокерские возможности ещё не изучены, пока он успел пройти лишь предварительную проверку на материнской плате abit IP35 Pro. Да-да, ошибки нет, действительно на abit IP35 Pro. Дело в том, что после полугодичного бездействия, основательно подрастеряв уважение со стороны пользователей, компания abit наконец-то выпустила версию BIOS под номером 1.6 для материнской платы IP35 Pro, где реализована поддержка дробных коэффициентов умножения для 45 нм процессоров. Впрочем, несмотря на долгие шесть месяцев, в течение которых эта прошивка добиралась до нас, эта версия больше похожа на бету, чем на стабильный релиз.
Чтобы выяснить возможности процессора, не упираясь в его оверклокерский потенциал, его коэффициент умножения был уменьшен до минимально возможного x6, однако при загрузке Windows нередко выяснялось, что множитель почему-то равен x7, а то и вовсе увеличен до максимального x7.5! Оказалось, что материнская плата abit IP35 Pro в любой момент может самопроизвольно сменить коэффициент умножения процессора. Доходило до того, что в BIOS устанавливались все необходимые параметры, включая коэффициент умножения x6, после нажатия F10 (сохранить и выйти) появлялось окошко с просьбой подтвердить операцию, но если вместо этого нажать Esc и вновь вернуться в раздел OC Guru, то множитель уже оказывался повышен до x7!
Разумеется, столь непредсказуемое поведение материнской платы abit IP35 Pro сильно осложняло проверку. Но чего у неё нельзя отнять, так это способностей к разгону процессоров. Несмотря на все проблемы и сложности, в итоге процессор Intel Core 2 Quad Q9300 удалось заставить работать на частоте шины 475 МГц с его родным коэффициентом умножения x7.5. Результат не выглядит окончательным, даже как-то неудобно говорить, что наш процессор разгоняется до 3562.5 МГц (475x7.5). Намного заманчивее выглядит цифра 3.6 ГГц, которую можно получить при разгоне до 480 МГц FSB. Что ж, именно к этому результату будем стремиться.
К сожалению, материнская плата DFI LANPARTY LT X48-T2R ничуть не помогла нам в разгоне Intel Core 2 Quad Q9300 до 3.6 ГГц. Проблем с самопроизвольным увеличением коэффициента умножения процессора у неё не наблюдается, но на частоте 475 МГц с множителем x6 она только стартовала, но была не в состоянии загрузить Windows. То же самое наблюдалось при FSB 465 и даже 460 МГц. После включения в BIOS параметра GTL REF Voltage Control всё же удалось загрузить Windows при FSB 460 МГц, но система моментально зависала при старте проверки в утилите Prime95. Лишь после снижения частоты шины до 455 МГц удалось поработать некоторое время, что опять же нельзя признать удовлетворительным результатом для оверклокерской материнской платы.

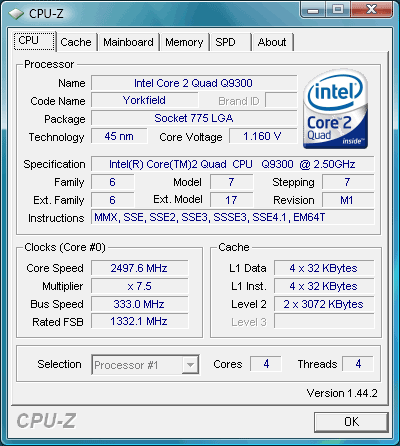

Кстати, возможно вы обратили внимание, что наш процессор Intel Core 2 Quad Q9300 обладает поразительно низким номинальным напряжением, всего лишь 1.17 или 1.175 В. Можно было бы только радоваться тому факту, что четырёхъядерный процессор способен работать на достаточно высоких частотах при столь низком штатном напряжении, но только не в том случае, если вы используете материнскую плату DFI LANPARTY LT X48-T2R. Помните, что параметр CPU VID Special Add неработоспособен до тех пор, пока не повысишь CPU VID Control свыше 1.2 В при использовании 45 нм процессоров? Но у нашего процессора номинальное напряжение ниже. Мы повышаем CPU VID Control, устанавливаем на нужное значение параметр CPU VID Special Add, снижаем CPU VID Control до номинала, но поскольку значение 1.17 В ниже, чем требуемые 1.2 В, параметр CPU VID Special Add сбрасывается в Auto.
В итоге получается, что разгон с повышением напряжения с помощью параметра CPU VID Special Add невозможен для нашего процессора, как и для любого другого 45 нм процессора с номинальным напряжением 1.2 В или ниже, а также для 65 нм процессоров с напряжением ниже 1.3 В. Для увеличения напряжения на процессоре придётся использовать параметр CPU VID Control, то есть в состоянии покоя оно не будет снижаться, энергосберегающие технологии Intel не будут работать, скорость вращения процессорного вентилятора придётся постоянно держать повышенной. Ну и зачем нам такая проблемная материнская плата?
Game Over (отличие последнее)
Не станем утверждать, что материнская плата DFI LANPARTY LT X38-T2R лучше, чем более новая DFI LANPARTY LT X48-T2R. Мы не напрасно напомнили вам, что в своё время она проходила проверку в более мягких условиях. Вполне возможно, что и у неё проявились бы какие-либо проблемы, если бы ей довелось столкнуться с 45 нм процессорами Intel Core 2 Duo E8400 и Intel Core 2 Quad Q9300. Не будем гадать. Скажем только, что и у неё не всё безоблачно. После нашей проверки материнская плата DFI LANPARTY LT X38-T2R попала в другую тестовую лабораторию, где её даже не смогли запустить. Менялись процессоры, модули памяти, блоки питания, но плата так и не стартовала, в то время как у нас работала нормально. Да, материнская плата DFI LANPARTY LT X38-T2R тоже не идеальна, у неё есть свои недостатки, но, по крайней мере, она не производила столь гнетущего впечатления, как новая DFI LANPARTY LT X48-T2R. Это, пожалуй, самое последнее, безусловно очень субъективное, но оттого не менее весомое отличие между двумя платами.
Кстати, мы не претендуем на истину в последней инстанции. Вполне возможно, что в дополнение к найденным нами шести отличиям вы сможете обнаружить ещё несколько. В таком случае победителем игры будет объявлен тот, кто сможет найти 6+m отличий. Нет, столько вам, пожалуй, обнаружить не удастся, попробуйте найти хотя бы 6+n отличий и выиграйте! Впрочем, никого не удивит, если вам вовсе не захочется иметь дело с материнской платой DFI LANPARTY LT X48-T2R. Вполне понятное желание, не считайте себя проигравшим, вы всё равно выиграли, сохранив своё время и нервные клетки.
