Четыре кулера Spire против четырёх разогнанных ядер Kentsfield в летнюю жару
реклама
- Предисловие
- Обзор кулеров Spire
- DiamondCool (SP507B7-U)
- VertiCool IV (SP608B3-C)
- Fourier III (SP606B3) & Fourier IV (SP607B3-C)
- технические характеристики кулеров
- Конкуренты, тестовая конфигурация и методика тестирования
- Результаты тестирования и их анализ
- Измерение уровня шума кулеров
- Заключение
Предисловие
Так сложилось, что очередное тестирование кулеров пришлось на неделю очень жаркой погоды, когда столбик термометра легко переваливал отметку в 32 градуса Цельсия, когда воды и прочих жидкостей выпивалось чуть ли не по ведру в день, и когда даже самое лёгкое дуновение ветерка воспринималось как манна небесная. С одной стороны, тяжело физически, а с другой - успешное тестирование систем охлаждения в таких условиях уж точно гарантирует стабильную работу системы при более низкой комнатной температуре, что происходит чаще. Более того, вдобавок к усилившейся жаре, задача кулерам была усложнена ещё и включением в тестовую конфигурацию четырёхъядерного процессора Intel Core 2 Quad Q6600, очень горячего даже по современным меркам (TDP равно 105 Ватт).
И вот в такое "тяжёлое" время нам на тестирование были предоставлены 4 кулера компании Spire разных ценовых категорий и конструкций. В их числе: DiamondCool, VertiCool IV, Fourier III и Fourier IV. Конечно же, принимая во внимание описанные мною условия тестирования, их ждет очень серьёзное испытание, и тем интереснее, на мой взгляд, будет узнать, на что способны эти системы охлаждения. Помимо традиционного обзора и тестирования кулеров, начиная с сегодняшней статьи, мы вводим измерение уровня шума систем охлаждения, методика которого изложена в последнем разделе статьи.
1. Обзор кулеров Spire
DiamondCool (SP507B7-U)
Самая младшая модель из тестируемых сегодня кулеров поставляется в маленькой картонной коробке, на которой помимо компании-производителя и наклейки с указанием модели больше ничего и нет:
реклама
На то она и бюджетная модель, чтобы экономить буквально на каждой мелочи. В комплекте поставки с кулером идет только краткая инструкция по установке и пластиковая backplate:
Размеры Spire DiamondCool очень скромные по сегодняшним меркам и составляют лишь 92 х 92 х 53 см. Получился эдакий "маленький, но гордый кул":
Причем он ещё и непривычно тяжёлый для столь небольших размеров. Полностью медный радиатор кулера набран из 55 тонких рёбер, которые контактируют не только с медными трубками, но и с медным основанием. Трубки непривычно тонкие – их диаметр составляет только 4 мм.
Обращает на себя внимание качество каждой детали кулера. Посмотрите, какая красота:
Охлаждает медный радиатор вентилятор типоразмера 80 х 80 мм, подвешенный на пластиковой рамке лопастями вниз:
реклама
По данным мониторинга вентилятор вращается с постоянной скоростью в 2550 об/мин (2700 об/мин по техническим характеристикам) и ощутимо шумит. Заявленный производителем уровень шума в 22 дБА тут же подвергается сомнению, что и было в последствии доказано результатами испытаний уровня шума.
Расстояние между медными рёбрами радиатора равно 1.5 мм, а толщина основания около 7 мм:
Сняв вентилятор, обнаруживаешь, что трубки контактируют с медными рёбрами радиатора не по всей своей площади:
Видимо, это каким-то образом связано с технологией производства, но на эффективности данный факт, скорее всего, сказывается не лучшим образом.
К основанию радиатора привернута стальная рамка крепления кулера:
По её конструкции и размерам сразу же становится очевидно, что Spire DiamondCool предназначен для установки только на материнские платы с разъемом LGA 775. Что мешало производителю сделать рамку с таким же креплением под платформы с процессором K8 – совершенно непонятно.
Жаль, что качество сборки кулера не распространяется на качество обработки его основания:
Полосы на поверхности подошвы кулера видны не только невооруженным взглядом, но и ощущаются тактильно. Можно было бы производителю и отполировать основание. Хорошо, что к его ровности никаких претензий нет.
Для установки кулера на материнскую плату её придется вынуть из корпуса системного блока. И это, пожалуй, единственное неудобство при сборке. Далее просто приворачиваем кулер сквозь отверстия в плате к backplate и всё. На материнской плате кулер никаким элементам не мешает (ну очень маленький он просто), а внутри корпуса выглядит следующим образом:
реклама
Стоимость Spire DiamondCool рекомендована производителем на уровне 25 долларов США, а в московской рознице этот кулер предлагается по цене от $26.
VertiCool IV (SP608B3-C)
Картонные коробки трёх других систем охлаждения от Spire оформлены совершенно одинаково, а внутри них расположены прочные пластиковые боксы:
Рассматриваемый в данном разделе очередной представитель кулеров Spire именуется как VertiCool IV и помимо большой картонной коробки упакован в прозрачный пластиковый корсет:
Дорога и время изрядно потрепали упаковку, которая теперь имеет явно нетоварный вид. Кулер внутри коробки находится в отдельном отсеке и прочно зафиксирован. Под ним уложены следующие аксессуары комплекта поставки:
- регулятор скорости вращения вентилятора кулера в виде PCI-заглушки;
- шприц термопасты Stars-420 массой 0.5 грамм;
- пара металлических креплений для установки кулера на материнские платы с Socket 754/939/940;
- 4 маленьких винта для приворачивания креплений;
- универсальная backplate и 4 винта для крепления кулера;
- две клипсы для установки кулера на материнские платы с Socket AM2;
- пара креплений для установки кулера на материнские платы с LGA 775;
- backplate для Socket 754/939/940;
- инструкция по установке кулера на все поддерживаемые им платформы.
Точно такой же набор аксессуаров поставляется и с двумя другими кулерами Spire, которые мы рассмотрим в следующем подразделе статьи (за исключением отсутствия регулятора оборотов у кулера Fourier III). Отдельно отмечу входящую в комплект термопасту Stars-420 (Fanner), которую мы тестировали ранее. Вполне эффективный термоинтерфейс, надо сказать. Обращаю внимание, что время его стабилизации составляет 7 суток.

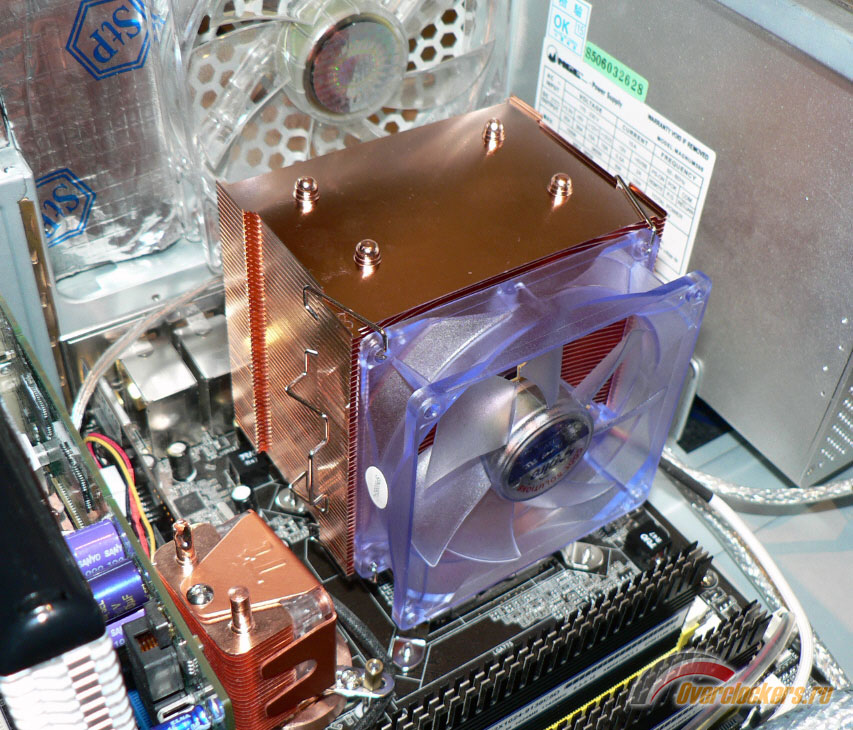

Посмотрим на Spire VertiCool IV:
Башенная компоновка кулера, размеры которого равны 71 x 98 x 123 мм, не являет собой ничего нового, но есть некоторые интересные решения. То, что кулер полностью выполнен из меди (за исключением вентилятора), становится очевидно даже по его фото. К сожалению, производитель не указывает массу кулера, а весов под рукой у меня не оказалось, но по субъективным ощущениям он достаточно тяжелый.
Большое количество тонких медных пластин нанизаны на четырёх медных тепловых трубках диаметром ~5.5 мм.
С одной из сторон на радиаторе зацеплен вентилятор типоразмера 90 х 90 х 25 мм. С боковых сторон рёбра кулера загнуты вниз, создавая таким образом сплошную боковую стенку:
Такое решение позволяет максимально эффективно использовать воздушный поток и избежать потерь воздуха с боковых сторон радиатора. Обратите внимание, что трубки, выходя из медного основания, наклонены вперед по отношению к движению воздушного потока, то есть радиатор смещён относительно центральной оси кулера, но в целом с вентилятором это приводит к симметричности системы охлаждения относительно её центральной оси.
Здесь же обратите внимание, что четыре тепловых трубки не проходят сквозь основание, а только выходят из него. В результате тепловой поток на каждую из сторон радиатора распределяет только пара трубок, а не четыре, как это могло бы быть:
На этих ракурсах видно, что радиатор кулера симметричен, и с другой его стороны есть возможность установить ещё один 92-мм вентилятор на выдув. Однако, пригодившаяся бы для этого ещё одна пара проволочных клипс в комплект поставки не входит. Кстати, в описании кулера на официальной странице производителем упоминается антивибрирующая система крепления вентилятора, гасящая идущую от него вибрацию и шум. На самом деле при этом не ясно, что имеется в виду, так как прямой контакт радиатора и вентилятора, который прижимается двумя скобками, отнести к этой самой антивибрационной системе нельзя. Каких-либо резиновых шпилек или мягких прокладок в комплекте поставки VertiCool IV и прочих кулеров Spire также нет.
Основание кулера защищено от случайных царапин и повреждений полиэтиленовой пленкой с предупреждением об обязательном её удалении при установке. Трубки в основании продеты в специально предназначенные для этого другие трубки, причем центральная пара расположена выше, чем две крайние трубки:
Сразу же вспомнились алюминиевые радиаторы бюджетных кулеров GlacialTech, у которых в основании также есть подобные волны. Сложно сказать, влияет ли положительно на эффективность охлаждения такое утолщение в центральной части основания или нет.
Качество обработки последнего не в пример лучше, чем у рассмотренного выше DiamondCool:
И пусть зеркального блеска все ещё нет, но хотя бы полосы уже не ощущаются тактильно. Ровность поверхности основания отменная.
Spire VertiCool IV оснащен 92-мм полупрозрачным вентилятором бледно-голубого цвета:
Семь лопастей вентилятора создают воздушный поток от 36.8 - 58.2 CFM при частоте вращения от 2000 до 3500 об/мин (варьируется посредством входящего в комплект регулятора оборотов). Производителем заявлен уровень шума в 19.0 ~ 26.0 дБА, мы же с вами поговорим об этом немного позже в соответствующем разделе статьи.
Для установки кулера достаточно лишь привернуть к основанию подходящую пару креплений (поддерживаются Socket 754/939/940, Socket AM2 и LGA 775) и, предварительно вынув материнскую плату из корпуса системного блока, привернуть кулер к нужной backplate. Установленный на плату Spire VertiCool IV выглядит следующим образом:
Высоко поднятый над поверхностью материнской платы радиатор не создает помех элементам околосокетного пространства, да и в целом кулер достаточно компактный.
Стоимость Spire DiamondCool рекомендована производителем на уровне 40 долларов США, а у нас его можно приобрести по цене от 44 долларов США и выше.
Fourier III (SP606B3) & Fourier IV (SP607B3-C)

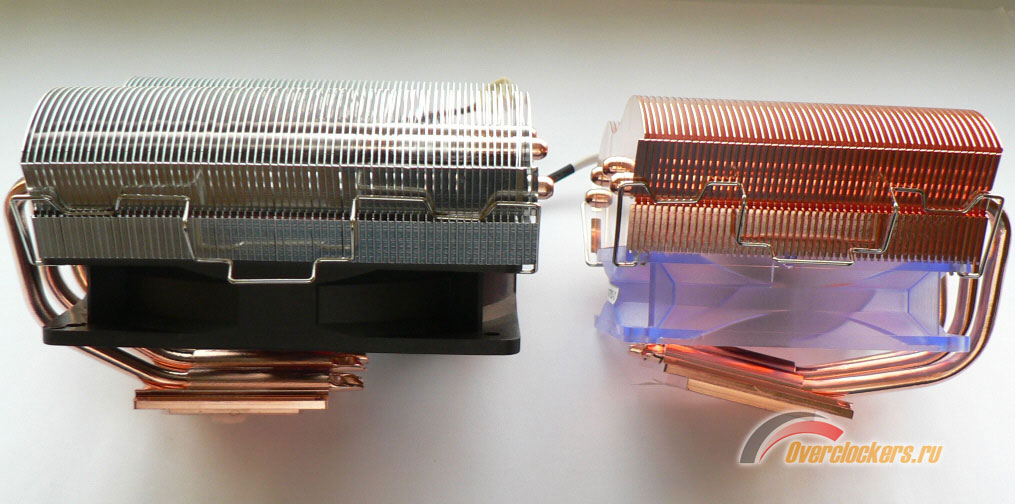

Следующие два кулера компании Spire схожи не только по названию – Fourier III и Fourier IV – но и по конструкции, поэтому было решено объединить их обзор в один подраздел материала.
Упаковка кулеров одинаковая и практически полностью повторяет оную у VertiCool IV (за исключением степени изношенности):
Внутри всё те же аксессуары комплекта поставки, а вот системы охлаждения уже совершенно другие:
Конструкция Fourier III и Fourier IV представляет собой алюминиевый и медный радиатор (соответственно), подвешенный на четырёх медных тепловых трубках, выходящих из медного же основания.
Размеры радиатора Fourier III выполнены под типоразмер 120-мм вентилятора и составляют 137 х 126 х 104 мм. В свою очередь, в полностью медном Fourier IV (126 х 107 х 99 мм) применен 92-мм вентилятор. К сожалению, производителем вновь не указывается вес систем охлаждения. От себя добавлю, что Fourier III гораздо легче как Fourier IV, так и VertiCool IV.
Расстояние между пластинами радиаторов кулеров равно 1.5 мм, а в центральной части ребёр непосредственно в "мертвой" зоне под двигателем вентилятора находится небольшая выемка не совсем понятного назначения:
Если предположить, что она сделана для снижения веса радиаторов, то слишком уж мал выигрыш, как мне кажется.
Вентилятор крепится на радиаторе посредством двух проволочных скоб, причем таким образом, чтобы направлять воздушный поток снизу вверх к ребрам радиатора:
Впрочем, простое и удобное крепление вентилятора позволяет в течение нескольких секунд перевернуть его наоборот, направляя воздушный поток к процессору, а не от него. Мы обязательно сделаем это при проведении тестирования и определим, какой из методов ориентации вентилятора лучше сказывается на эффективности охлаждения, а пока посмотрим далее на кулеры:
Отмечу, что тепловые трубки у Fourier IV загнуты в большей степени, чем у Fourier III. Таким образом медный радиатор имеет отрицательный угол наклона относительно материнской платы, а алюминиевый параллелен её плоскости.
Основания обоих кулеров имеют такое же утолщение под трубками в центральной части как и у VertiCool IV:
Отличительными особенностями кулеров Fourier является также и тот факт, что 120-мм вентилятор III-й серии вращается с постоянной скоростью в 1500 об/мин, а скорость вращения 92-мм вентилятора Fourier IV с помощью регулятора оборотов можно варьировать в диапазоне от 2000 до 3500 об/мин. Кстати, последний полностью идентичен вентилятору, применяемому в VertiCool IV.
Качество обработки основания кулеров одинаково и находится где-то посередине между качеством DiamondCool и VertiCool IV:
Для установки кулера на любую из поддерживаемых им платформ используется металлическая backplate, поэтому во всех случаях сборщику придётся вынимать материнскую плату из корпуса системного блока. Но прежде необходимо привернуть соответствующие крепления к основанию кулеров:
А затем сквозь материнскую плату и backplate притягиваем кулеры к процессору:
По паре отверстий в каждой лапке backplate сделано для использования этой пластины как на материнских платах с разъемом Socket AM2, так и на LGA 775. Пластина имеет клейкую многослойную прокладку, предотвращающую замыкание контактов на оборотной стороне платы.

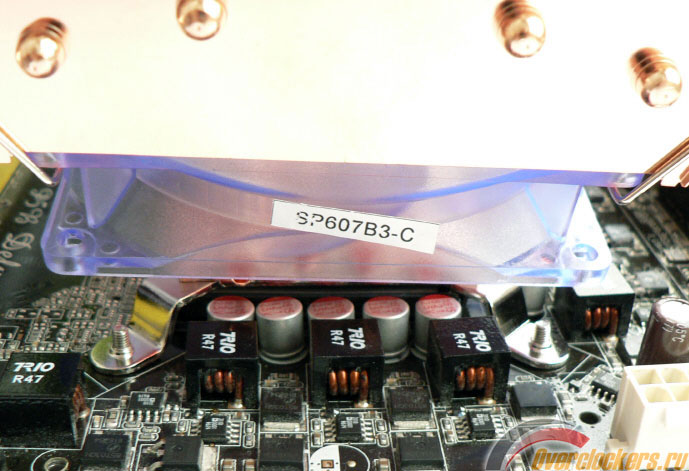

Внутри корпуса системного блока Fourier IV выглядит так:
Благодаря симметричности отверстий вокруг LGA 775, кулер можно сориентировать в любом из четырёх возможных направлений. Я же установил его таким образом, чтобы концы трубок смотрели вверх. При этом обратите внимание, что такая ориентация кулера удалась только благодаря установленному на чипсет кулеру Thermaltake Extreme Spirit II. В случае установки на чипсете материнской платы стандартного пассивного радиатора либо такого кулера как CoolerMaster Blue Ice Pro, они будут мешать трубкам и Fourier IV придется повернуть как-нибудь по-другому.
Кроме того, так как радиатор кулера наклонен вниз, то вентилятор находится буквально в 5 мм от катушек питания и конденсаторов в околосокетном пространстве материнской платы:
Будь какой-нибудь из них элемент повыше (либо радиатор на них), то с установкой Fourier IV могут возникнуть определенные проблемы, а то она и вовсе могла бы стать невозможной.
Spire Fourier III, не смотря на увеличенные габариты, напротив, менее прихотлив в плане совместимости:
Расстояние от поверхности материнской платы до нижнего края вентилятора Fourier III более 3 см:
К сожалению, рекомендованная стоимость кулеров Spire Fourier IV и Fourier III нам не известна, а поисковая система Price.ru не нашла ни одного предложения этих кулеров. За рубежом кулеры Fourier IV и Fourier III предлагаются по цене не превышающей 50 долларов США. Добавлю, что на процессорах с низким уровнем тепловыделения производитель рекомендует использовать обе этих модели в пассивном режиме (то бишь вообще без вентилятора).
технические характеристики кулеров
С техническими характеристиками рассмотренных кулеров Spire можно ознакомиться в приведенной ниже таблице:
Наименование технических характеристик |
Spire Coolers | |||
---|---|---|---|---|
DiamondCool (SP507B7-U) |
VertiCool IV (SP608B3-C) |
Fourier III (SP606B3) |
Fourier IV (SP607B3-C) |
|
Размеры кулера Д х Ш х В, (вентилятора), мм | 92 х 92 х 53 (80 х 80 х 25) |
71 x 98 x 123 (90 x 90 x 25) |
137 х 126 х 104 (120 х 120 х 25) |
126 х 107 х 99 (90 x 90 x 25) |
Материал радиатора и конструкция | медь, 4 тепловые трубки |
медь, 4 тепловые трубки |
медное основание, алюминиевые ребра, 4 тепловые трубки |
медь, 4 тепловые трубки |
Тепловое сопротивление, °C/W | 0.285 | 0.250 | 0.260 | 0.210 |
Скорость вращения вентилятора, об/мин | ~2700 (±10) | ~2000 - 3500 (±10) |
~1500 (±10) | ~2000 - 3500 (±10) |
Энергопотребление вентилятора, Ватт | 1.8 | 2.4 ~ 4.8 | 3.0 | 2.4 ~ 4.8 |
Воздушный поток, CFM | ~ 34.46 | ~ 36.8 - 58.2 | ~ 52.1 | ~ 36.8 - 58.2 |
Уровень шума, дБА | ~ 22.0 | ~ 19.0 - 26.0 | ~ 16.0 | ~ 19.0 - 26.0 |
Тип и число подшипников вентилятора | 1, качения | 1, качения | 1, качения | 1, качения |
Время наработки вентилятора на отказ, часов | 50 000 | 50 000 | 50 000 | 50 000 |
Возможность установки на CPU разъемы | LGA 775 | LGA 775, Socket 754/939/940, Socket AM2 |
LGA 775, Socket 754/939/940, Socket AM2 |
LGA 775, Socket 754/939/940, Socket AM2 |
Дополнительно | преднанесенная на основание термопаста Stars-420 |
тюбик термопасты Stars-420, регулятор скорости вращения вентилятора |
тюбик термопасты Stars-420, регулятор скорости вращения вентилятора |
тюбик термопасты Stars-420, регулятор скорости вращения вентилятора |
Рекомендованная стоимость, долларов США | 25 | 45 | н/д |
2. Конкуренты, тестовая конфигурация и методика тестирования
В числе соперников рассмотренной четверки кулеров Spire сегодня будут выступать две хорошо известным вам системы охлаждения разных ценовых сегментов. Первый кулер выпущен компанией Cooler Master – модель Hyper TX. Мы уже рассказывали вам о нём ранее. Стоимость данной системы охлаждения находится у отметки в 22 доллара США. Вторым соперником кулеров Spire сегодня будет Thermaltake Big Typhoon в полностью стандартной комплектации с вентилятором на ~1400 об/мин. Стоимость "Большого Тайфуна" сегодня составляет 38-40 долларов США.
В отношении кулеров Spire необходимо дополнить, что VertiCool IV тестировался не только с одним стандартным вентилятором, но и со вторым таким же, установленным на выдув. Кроме того, кулеры Fourier III и Fourier IV тестировались не только с вентиляторами направленными вверх (по-умолчанию), но также и с перевёрнутыми вниз к процессору. Соответственно 120-мм вентилятор на боковой стенке напротив процессорного гнезда устанавливался на выдув и вдув.
Тестирование всех систем охлаждения проводилось как на открытом стенде, так и в закрытом корпусе системного блока следующей конфигурации:
- Материнская плата: ASUSTek P5B Deluxe/WiFi-AP (Intel P965), LGA 775, BIOS 1101;
- Охлаждение чипсета: Thermaltake Extreme Spirit II (~2500 об/мин);
- Процессор: Intel Core 2 Quad Q6600 2400 МГц, 1.2875 В, L2 2 х 4096 Кб, FSB: 266 МГц x 4, (Kentsfield, B3);
- Термоинтерфейс: АлСил 3;
- Видеокарта: Sysconn GeForce 8600 GTS 256 Мб / 128 Бит, 675/2016 МГц;
- Система охлаждения видеокарты: Arctic Cooling Accelero S2 (пассивный режим);
- Оперативная память: 2 x 1024 Мб DDR2 Corsair Dominator TWIN2X2048-9136C5D (SPD: 1142 МГц, 5-5-5-18, 2.1 В);
- Дисковая подсистема: SATA-II 320 Гб, Hitachi (HDT725032VLA360), 7200 об/мин, 16 Мб, NCQ;
- Привод: DVD RAM&DVD±R/RW&CDRW NEC ND-4571A;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и на выдув установлены 120-мм корпусные вентиляторы Cooler Master ~1180 об/мин, ~21 дБА, на боковой стенке 120-мм вентилятор Sharkoon Luminous Blue LED на ~1000 об/мин);
- Блок питания: MGE Magnum 500 (500 W) + 80-мм вентилятор GlacialTech SilentBlade (~1700 об/мин, 19 дБА).
При проведении тестирования кулеров разгон процессора был ограничен эффективностью самой слабой модели и неблагоприятными условиями тестирования ввиду летней жары. Таким образом четырёхъядерный процессор без увеличения напряжения был разогнан только до 2900 МГц (+20.8 %):
Все системы автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены. Контроль срабатывания термозащиты процессора Intel Core 2 Quad осуществлялся с помощью программы RightMark CPU Clock Utility версии 2.25. У тестового экземпляра процессора режим пропуска тактов (throttling) определен эмпирическим (т.е. опытным) путём и активировался по достижении температуры в ~82 градуса Цельсия и выше.
Все тесты были проведены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась программа SpeedFan версии 4.32, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (CPU Sensor). Разогрев CPU осуществлялся с помощью программы OCCT (OverClock Checking Tool) версии 1.1.0 при 25-минутном периоде тестирования из которого первая и последние 4 минуты – время простоя системы.
Используемая мною ранее в тестах систем охлаждения программа TAT прогревает процессор Intel Core 2 Quad в среднем на 4-5 градусов лучше, чем OCCT, однако от её использования было решено отказаться ввиду того, что OCCT полезнее с практической точки зрения и выдает ошибку, если процессор нестабилен, тогда как TAT в тех же условиях продолжает работать далее.
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным 25-30 минутам. На открытом стенде период стабилизации был практически вдвое меньше. За итоговый результат принимались максимальные показатели температуры самого горячего ядра процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё как минимум один раз). Не смотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5-1 градус.
Комнатная температура во время тестирования контролировалась электронным термометром, с возможностью мониторинга изменения температуры за последние 6 часов. При тестировании кулеров комнатная температура была на мой взгляд чрезмерно высокой и находилась у отметки в 27.5-28 градусов Цельсия (отмечена на диаграмме). Это в комнате, а за окном вообще 32-34 градуса... Добавлю, что частота вращения вентиляторов кулеров на диаграмме указана не по техническим характеристикам, а по данным мониторинга.
3. Результаты тестирования и их анализ
Наименования кулеров Spire Fourier IV и Fourier III с вентилятором, перевернутым по направлению воздушного потока к поверхности материнской платы, указаны на диаграммах с примечанием "Rev.". Красной полосой показан уровень температуры в комнате. Посмотрим на результаты:
Немного комментариев в отношении результатов тестирования. Первое, что необходимо отметить – это неправильная ориентация по-умолчанию вентиляторов кулеров Fourier. По результатам тестирования очевидно, что простой переворот вентиляторов по направлению воздушного потока к материнской плате существенно повышает эффективность охлаждения процессора. Конечно же, здесь свою лепту вносит и корпусный вентилятор на боковой стенке, так как на открытом стенде улучшение не столь заметно как внутри корпуса системного блока, тем не менее и там оно есть.
Теперь конкретно по кулерам. Spire DiamondCool очень слабый кулер с низкой эффективностью охлаждения, да к тому же ещё и шумный. VertiCool IV и оба Fourier также очень посредственные модели, так как даже на максимальной частоте вращения вентиляторов не способны конкурировать с кулером от Cooler Master стоимостью вдвое меньшей, не говоря уже про Thermaltake Big Typhoon, для которого ни четыре разогнанных ядра, ни летняя жара не создали каких-либо проблем. Больше добавить здесь нечего.
4. Измерение уровня шума кулеров
Методика измерения уровня шума кулеров вводится в наших статьях о системах охлаждения впервые. И так как она находится пока только ещё в стадии становления, то прошу судить как можно строже и выходить с конструктивными предложениями по оптимизации методики в ветке обсуждения сегодняшней статьи.
Итак, измерение уровня шума систем охлаждения было выполнено с помощью цифрового шумомера CENTER-321 при использовании взвешенной кривой А-типа. Точность измерений прибора равна 0.1 дБ.
Измерение уровня шума проводилось в ночное время (после 0 часов). В комнате закрыты наглухо дверь и пластиковое окно, а все прочие электроприборы выключены из сети. При этом уровень фонового шума в помещении по показаниям шумомера составил 31.6 дБА, и субъективно это равноценно полной тишине. Измерение проводилось на расстоянии одного метра от корпуса системного блока, в точке, где примерно находится пользователь персонального компьютера. Кроме того, уровень шума измерялся и на расстоянии в 3 см от каждого отдельного источника шума.
Прежде всего я решил проверить уровень шума тестового системного блока, последовательно включая каждый компонент внутри его закрытого корпуса (с расстояния ~1 м). Расскажу подробнее о них:
- Первым стартовал блок питания MGE Magnum 500 и 80-мм вентилятор в нём. Стандартный вентилятор блока питания оказался очень шумным и я практически сразу же при установке блока питания заменил его на 80-мм вентилятор от GlacialTech именуемый как SilentBlade с заявленной частотой вращения в ~1700 об/мин и уровнем шума в 19 дБА;
- Затем подключался SATA-II жесткий диск Hitachi объемом 320 Гб (модель HDT725032VLA360) с частотой вращения шпинделя в 7200 об/мин;
- Далее к материнской плате подсоединялся установленный на чипсет кулер Thermaltake Extreme Spirit II. По техническим характеристикам частота вращения его вентилятора составляет ~4500 об/мин, но мне ещё при замене пассивного радиатора на это кулер он показался несколько шумным, поэтому его вентилятор подключен через резистор и функционирует на скорости в ~2500 об/мин;
- После этого настал черёд включения процессорного кулера. При измерении общего уровня шума системного блока на процессор был установлен Spire Fourier IV с частотой вращения 92-мм вентилятора в 1750 об/мин;
- Потом последовательно подключались 120-мм корпусные вентиляторы: работающие на вдув и выдув Cooler Master с частотой вращения в 1180 об/мин, а затем и вентилятор на боковой стенке корпуса Sharkoon Luminous Blue LED на ~1000 об/мин. Добавлю, что вентиляторы, установленные на вдув и выдув подвешены на мягких резиновых шпильках от вентиляторов Noctua и напрямую с корпусом не контактируют;
- В завершении были измерены уровни шума работы DVD привода при копировании одного большого файла и жесткого диска во время тестирования среднего времени доступа.
Видеокарта оснащена пассивной системой охлаждения, поэтому измерение её уровня шума не проводилось.
Посмотрим на результаты:
Субъективно по собственным ощущениям граница комфорта находится у отметки в 36~37 дБА, а вот вентилятор на боковой стенке корпуса даже не смотря на довольно низкую частоту вращения в 1000 об/мин создаёт пусть и не громкий, но всё-таки гул (что, кстати, тут же нашло отражение на графике ростом уровня шума). Дополню одним, на мой взгляд, занимательным фактом: измеренный с расстояния ~55 см уровень шума одного клика мышки Logitech M-BA47 равен 45.5 dBA :).
Теперь ознакомимся с результатами измерения уровня шума всех тестируемых сегодня кулеров, также проверенных на расстоянии в один метр в закрытом корпусе полностью функционирующего системного блока (с отключенным вентилятором на боковой стенке) и с расстояния в 3 см, когда включен только процессорный кулер и ничего более. Комфортный уровень шума в 36~37 дБА отмечен на диаграмме штриховой полосой:
На мой взгляд, по диаграмме всё понятно. Добавлю лишь, что по субъективным ощущениям все системы охлаждения, уровень шума которых не превышает 38 дБА только слышно, но не более того. Действительно тихо работает вентилятор, находящийся под радиатором Spire Fourier IV (35.4 дБА), а вот шум от других участников тестирования уже можно услышать. Абсолютный чемпион по уровню шума сегодняшнего тестирования внутри корпуса системного блока – всё тот же Spire Fourier IV, но уже на максимальных оборотах вращения вентилятора ~3280 об/мин.
Не смотря на то, что 120-мм вентилятор кулера Spire Fourier III вращается со скоростью примерно на 100 об/мин большей чем вентилятор Thermaltake Big Typhoon, уровень шума его внутри корпуса системного блока немного ниже. По всей видимости это происходит ввиду того, что вентилятор установлен под радиатором, а не над ним. А вот при измерении уровня шума с расстояния в 3 см Большой Тайфун и вовсе самый тихий кулер сегодняшних тестов.
Заключение
Буду краток. Откровенно говоря, ничего интересного с точки зрения оверклокинга рассмотренные сегодня кулеры Spire собой не представляют. Из положительных сторон могу отметить только их универсальность (за исключением DiamondCool) и в достаточной степени оригинальность радиаторов кулеров. Впрочем, последний момент является довольно сомнительным критерием в плане привлечения потенциальных покупателей.
Теперь конкретно по системам охлаждения:
Spire DiamondCool – самая блеклая модель на фоне других таких же невыдающихся кулеров Spire. Посредственная эффективность охлаждения CPU и высокий уровень шума точно не будут способствовать привлечению внимания потенциальных покупателей, а оверклокеров тем более. И только более-менее низкая стоимость, находящаяся у отметки в 26 долларов США, хоть каким-то образом сглаживает невыразительное выступление DiamondCool.
Spire VertiCool IV – наверное, надо было насыщать медный радиатор трубками по четыре с каждой стороны, а не по паре, как сейчас, так как в настоящее время эта система охлаждения за свою стоимость ничего впечатляющего не демонстрирует даже с двумя высокооборотистыми вентиляторами.
Spire Fourier III & Fourier IV – пожалуй, наиболее интересные модели этой компании. Причем алюминиевый Fourier III выглядит предпочтительнее не только в плане веса и совместимости с материнскими платами, но и в отношении эффективности охлаждения. Добавлю, что этот кулер ещё и немного дешевле, чем полностью медный Fourier IV. Только не забудьте сразу же перевернуть в них вентиляторы.
