ASUS P4P800-E Deluxe: новая плата от ASUS на старом чипсете i865PE


Казалось бы, до появления на рынке следующего поколения наборов логики от Intel времени осталось совсем немного. Действительно, если верить имеющимся данным, то произойти это должно в конце июня. Однако, несмотря на скорое появление новых чипсетов, известных сегодня под кодовыми именами Grantsdale и Alderwood, производители материнских плат отнюдь не забывают наборы логики семейств i865/i875. Более того, некоторые не только не сворачивают производство плат на их основе, но и выпускают новые модификации своих продуктов на базе проверенных временем чипсетов i865/i875. За примерами ходить далеко не надо: совсем недавно новый продукт на базе i865PE представил один из самых известных производителей системных плат, компания ASUS.

Новинка – это материнская плата P4P800-E Deluxe, являющаяся очередным представителем в уже достаточно полном семействе продуктов P4P800. Из-за того, что всё семейство плат ASUS на чипсетах i865/i875 пользуется высокой популярностью, мы решили подробнее ознакомиться и с P4P800-E Deluxe. Тем более что плата эта, очевидно, не утратит своей актуальности ещё достаточно долго, поскольку переход на платформу Grantsdale/Alderwood будет требовать от пользователей ощутимых финансовых вливаний. Так, материнские платы на чипсетах Grantsdale и Alderwood потребуют как минимум использования новых процессоров в форм-факторе LGA775 и новых видеокарт с интерфейсом PCI Express (ни того, ни другого на рынке пока нет). Кроме того, скорее всего, с платами на этих новых наборах логики придётся использовать и память типа DDR2 SDRAM, а также Serial ATA жёсткие диски. В общем, говорить о том, что жизненный цикл системных плат на базе наборов логики i865/i875 подходит к концу, явно преждевременно.

Семейство плат P4P800 обязано своей высокой популярностью тому, что ASUS стал одним из первых производителей, который смог оптимизировать BIOS этих продуктов настолько, что по уровню производительности такие платы догнали гораздо более дорогие материнские платы с чипсетом i875P и поддержкой специального режима PAT. Кроме того, серия плат P4P800 отличается и хорошим разгонным потенциалом, выражающимся в первую очередь в высокой стабильности при высоких частотах FSB. Поэтому, как только P4P800-E Deluxe появилась на прилавках магазинов, мы решили посвятить ей отдельный обзор. Интерес в первую очередь вызывают отличия от "обычной" P4P800 Deluxe. Давайте посмотрим, стала ли новая плата лучше старой.

Спецификация

ASUS P4P800-E Deluxe
Процессоры Intel Pentium 4/Celeron (800/533/400 МГц FSB, поддержка Prescott, Socket 478)
Чипсет Intel 865PE
Частоты FSB, МГц 100-400 (с шагом 1 МГц)
Функции для разгона
  • Возможность изменения Vcore, Vmem и Vagp
  • Возможность независимого изменения частот AGP/PCI
Память 4 слота DDR DIMM для двухканальной/одноканальной DDR400/DDR333/DDR266 SDRAM
Слот AGP AGP 8x
Слоты расширения (PCI/ACR/CNR) 5/0/0
Порты USB 2.0 8 (4 – на задней панели)
Порты IEEE1394 2 (1 – на задней панели, через контроллер VIA VT6307)
ATA-100/133
  • 2 канала ATA-100 (через ICH5R)
  • 1 канал ATA-133 (через контроллер Promise PDC20378)
Serial ATA-150
  • 2 канала Serial ATA-150 (через ICH5R, с поддержкой RAID)
  • 2 канала Serial ATA-150 (через контроллер Promise PDC20378)
Поддержка IDE RAID
  • RAID 0, 1, 0+1 через Promise PDC20378
  • RAID 0, 1 через ICH5R
Интегрированный звук Восьмиканальный AC97 кодек Realtek ALC850
Интегрированная сеть Marvel 88E8001 Gigabit LAN
Дополнительные возможности Слот ASUS WiFi
BIOS AMI BIOS 2.51a
Форм-фактор ATX, 305x245 мм

Как видим, по формальным спецификациям ASUS P4P800-E Deluxe отличается от более старой базовой модели, ASUS P4P800 Deluxe, весьма незначительно. Фактически, изменилось лишь число IDE каналов: новый дополнительный ATA RAID контроллер, установленный на ASUS P4P800-E Deluxe поддерживает два канала Serial ATA-150 и один канал ATA-133, в то время как аналогичный контроллер на более старой версии платы поддерживал только пару ATA-133 каналов. Кроме того, в глаза бросается и более продвинутый восьмиканальный AC97 кодек, который использован на ASUS P4P800-E Deluxe.

Заметим, что ASUS P4P800-E Deluxe пока не имеет удешевлённых модификаций, лишенных каких-либо дополнительных контроллеров. Очевидно, что для более экономных пользователей вполне подходит и обычная P4P800. Таким образом, обладателями ASUS P4P800-E Deluxe смогут стать лишь те, кто хочет получить в своё распоряжение богатую дополнительными возможностями плату и готов выложить за это удовольствие сумму порядка $130-140.

В нашу лабораторию ASUS P4P800-E Deluxe прибыла в комплектации Wireless Edition. В таком варианте этот продукт поставляется в большой красочной коробке, внутри которой помимо самой платы находится:

  • комплект ASUS WiFi-b, включающий устанавливаемую в специальный WiFi слот беспроводную сетевую карту поддерживающую протокол IEEE 802.11b, выносную биполярную антенну и руководство пользователя;
  • компакт диск со стандартным набором драйверов и утилит;
  • компакт-диск WinCinema с дополнительным комплектом программного обеспечения, включающим WinDVD Platinum 5, WinRip 2 и WinDVD Creator Platinum 2.
  • 2 два Serial ATA кабеля и один кабель питания для двух Serial ATA жёстких дисков;
  • 2 два 80-жильных Parallel ATA кабеля и кабель для подключения FDD;
  • заглушка для задней панели корпуса с двумя USB 2.0 портами и game-портом;
  • панель для задней стенки корпуса (I/O shield);
  • руководство пользователя.

Как видим, комплект поставки заслуживает только похвалы. Особенно радует набор ASUS WiFi-b, позволяющий развернуть беспроводную сеть на базе платы ASUS P4P800-E Deluxe без дополнительных финансовых затрат. В то же время необходимо заметить, что комплектуются этим приятным дополнением далеко не все платы P4P800-E Deluxe, а только продающиеся с пометкой "Wireless Edition". Платы же, поставляемые без беспроводного сетевого контроллера стоят примерно на $10 дешевле.





Подробнее о возможностях

Поскольку рассматриваемая в рамках этого обзора материнская плата ASUS P4P800-E Deluxe основывается на уже хорошо известном i865PE, возможности этого продукта, обусловленные свойствами набора логики, мы подробно рассматривать не будем. При желании всегда можно обратиться к обзору ASUS P4P800 опубликованному на сайте ранее. Вкратце же просто отметим, что плата поддерживает полный спектр процессоров форм-фактора Socket 478, включая не только процессоры с ядром Northwood, но и старые CPU на базе 0.18 мкм ядра Willamette, и новые процессоры на 90 нм ядре Prescott, совместимость с которыми оговаривается отдельно из-за их относительно высокого энергопотребления. Плата оснащена четырьмя слотами DDR DIMM, по два на каждый канал. Для использования наиболее производительного двухканального режима модули памяти необходимо устанавливать парами в слоты одинакового цвета. В общем, тут всё как обычно.

На плате имеется слот AGP 8x, работающий с видеокартами с питающим напряжением 1.5В. Надо заметить, что на ASUS P4P800-E Deluxe производитель отказался от реализации защиты платы от установки старых видеокарт с напряжением 3.3В ввиду того, что такие карты уже практически не встречаются.

Также как и на предшественнице, на рассматриваемой плате имеется пять слотов PCI и фирменный слот WiFi, который расположен на левом краю PCB. Говоря о слоте WiFi, следует отметить что при установке туда фирменной беспроводной карты от ASUS, которая в варианте поставки "Wireless Edition" идёт с материнской платой в комплекте, либо же может быть приобретена отдельно, последний слот PCI становится недоступным. Пару слов следует сказать и о самой карте ASUS WiFi-b, которая устанавливается в WiFi слот.

Эта карта поддерживает беспроводной протокол передачи данных IEEE 802.11b, позволяя передавать данные на скорости до 11 Мбит в секунду. Благодаря программному обеспечению, поставляемому с этой картой, возможна её эксплуатация как в режиме Ad Hoc, так и в режиме Infrastructure, причём карта может выступать в роли программной точки доступа, обеспечивая подключение до 31 клиента. Таким образом, обладатели WiFi-b, основываясь на идущем в комплекте с ASUS P4P800-E Deluxe программном и аппаратном обеспечении, могут легко развёртывать беспроводные сети или подсоединяться к уже имеющимся.

Следует отметить качественное программное обеспечение, которое поставляет производитель со своими беспроводными адаптерами. При его использовании никаких проблем не возникает даже у начинающих пользователей WLAN адаптеров: подключение или создание собственных сегментов беспроводных сетей выполняется чрезвычайно просто.

Мощности WiFi-b от ASUS хватает на соединение с клиентами, находящимися на расстоянии примерно до 30 метров (в помещении). Более подробно о беспроводном комплекте от ASUS можно прочитать тут.





Благодаря используемому на P4P800-E Deluxe южному мосту ICH5R, платой также поддерживается восемь портов USB 2.0, два порта Parallel ATA-100 (режим ATA-133 чипсеты от Intel не поддерживают) и два порта Serial ATA с возможностью создания RAID массивов уровня 0 и 1. Четыре USB 2.0 порта выведено на заднюю панель платы, а четыре представлены pin-коннекторами на PCB. Для их задействования в комплект поставки входит одна заглушка-брекет с парой USB разъёмов, а ещё пару портов, очевидно, предполагается подключать к разъёмам, выведенным на передней панели корпуса. К счастью, многие современные модели корпусов обладают необходимыми коннекторами.

Остальные же возможности платы, которых, надо заметить, немало, обусловлены использованием дополнительных контроллеров, благодаря наличию которых ASUS P4P800-E Deluxe может быть отнесена к платам высшего класса.

В первую очередь отметим дополнительный ATA RAID контроллер Promise PDC20378, поддерживающий режимы RAID 0, 1 и 0+1. Благодаря этому контроллеру, на плате реализована дополнительная пара каналов Serial ATA-150 и один канал ATA-133. Таким образом, в общей сложности, к ASUS P4P800-E Deluxe может быть подключено десять ATA устройств: четыре с интерфейсом Serial ATA и шесть – с интерфейсом Parallel ATA. Надо заметить, что на старых платах ASUS P4P800 Deluxe использовался другой RAID контроллер, от VIA. Очевидно, что причиной замены RAID контроллера стало желание производителя увеличить число Serial ATA портов на плате, поскольку контроллер от VIA Serial ATA не поддерживал. Действительно, популярность интерфейса Serial ATA стремительно растёт, а, например, будущие чипсеты Alderwood и Grantsdale вообще будут поддерживать лишь один канал Parallel ATA.

Контроллер же Firewire, примененный на ASUS P4P800-E Deluxe, не изменился по сравнению с используемым ранее. Это – VIA VT6307, поддерживающий два IEEE1394 порта. Один из этих портов выведен на заднюю панель платы, а второй реализован коннектором, к которому может быть подключена входящая в комплект заглушка-брекет для задней панели корпуса.

Что касается сетевого контроллера, то и он на ASUS P4P800-E Deluxe новый. Вместо использовавшегося ранее на P4P800 чипа Marvell 3C940 теперь на P4P800-E Deluxe устанавливается контроллер Marvell 88E8001.

Формально, он имеет такие же характеристики, как и предшественник. То есть, он подключен по шине PCI, является гигабитным и поддерживает фирменную технологию Virtual Cable Tester. Однако в практической работе он показывает куда лучшие результаты, особенно в части загрузки процессора. Надо отметить, что теперь сетевые возможности P4P800-E Deluxe не сильно уступают даже возможностям более дорогой платы P4C800-E Deluxe на базе i875P, где применён контроллер от Intel, подключенный по шине CSA. Для подтверждения этого факта приведём результаты тестирования сетевого контроллера P4P800-E Deluxe тестом PassMark Advanced Network Test в сравнении с результатом P4C800-E Deluxe (на сервере, используемом для тестирования, в данном случае была установлена гигабитная сетевая карта Intel 82545 с 64-битным PCI интерфейсом):

Average Transmission, Mbit/sec CPU Load, %
ASUS P4P800-E Deluxe / Marvell 88E8001 403.4 12
ASUS P4C800-E Deluxe / Intel 82547 510.4 10

Как видим, за счёт использования шины CSA контроллер Intel 82547 даёт возможность получить несколько большую пропускную способность при передаче данных по сети. Создаваемая же работающими сетевыми контроллерами нагрузка на CPU не столь велика и практически одинакова для обоих испытанных чипов. Зато, пользователи P4P800-E Deluxe получают дополнительный бонус - технологию Virtual Cable Tester. Суть данной технологии заключается в том, что благодаря специальной утилите появляется возможность проверять целостность сетевых кабелей и находить неисправности кабеля с хорошей точностью.





Одной из самых интересных особенностей ASUS P4P800-E Deluxe стало использование в этой плате нового AC97 кодека от Realtek, ALC850. Замечательность этого кодека заключается в том, что это – одно из первых решений, поддерживающих выход на восемь колонок.

Поэтому, совершенно неудивительно наличие на задней панели платы шести audio jack разъёмов, а также оптического и коаксиального SPDIF выхода.

К счастью, данный кодек, будучи относительно новым, поддерживает спецификацию AC97 версии 2.3, а значит и технологию Jack Sensing, что существенно облегчает подключение аудиосистем. Что касается качества аналоговой части, то для его оценки мы воспользовались утилитой RightMark Audio Analizer:

Frequency response (from 40 Hz to 15 kHz), dB: +0.18, -1.12 Average
Noise level, dB (A): -66.9 Average
Dynamic range, dB (A): 67.0 Average
THD, %: 0.021 Good
IMD, %: 0.125 Average
Stereo crosstalk, dB: -65.5 Good
General performance: Average

Как видим, аналоговая часть оказалась не столь хороша, как это обычно бывает на платах от ASUS. Возможно в этом виноват и сам кодек, хотя вполне возможно что с выходом новых драйверов ситуация может в корне поменяться. Что же касается загрузки процессора при использовании кодека, то посмотреть на эту характеристику мы предлагаем на примере Sound Test из пакета Futuremark 3DMark03. Этот бенчмарк позволяет сравнить производительность теста Game 1 – Wings of Fury из этого пакета без звука и при использовании 24 пространственных источников звука:

No Sounds, fps 24 Sounds, fps Performance drop, %
ASUS P4P800-E Deluxe / Realtek ALC850 73.8 62.9 14.8
ASUS P4C800-E Deluxe / ADI AD1985 75.9 63.5 16.3

Как видим, новый кодек Realtek ALC850 создает при своей работе не столь большую нагрузку на процессор, загружая его даже меньше, чем используемый на более дорогих платах от ASUS кодек ADI AD1985.





Подытоживая всё сказанное в этом разделе, можно сказать, что по своим возможностям ASUS P4P800-E Deluxe на сегодняшний день способна удовлетворить любого сколь угодно взыскательного пользователя. Давайте теперь посмотрим, насколько хорошо удалось инженерам ASUS развести PCB этой платы.

Дизайн и впечатления

Несмотря на то, что на рассматриваемой материнской плате сосредоточено большое количество дополнительных контроллеров, инженеры ASUS смогли расположить все компоненты на PCB стандартного форм-фактора ATX (глубина 245 мм). В целом разводка ASUS P4P800-E Deluxe подобна дизайну предыдущих плат ASUS P4P800 Deluxe, однако использование новых контроллеров внесло свои коррективы.

В части схемы питания процессора ASUS P4P800-E Deluxe не отличается от предшественницы. Используется проверенная временем трехканальная схема.

Стресс-тестирование платы с процессором на базе ядра Prescott наиболее прожорливого степпинга C0, разогнанного до 3.6 ГГц, не выявило никаких проблем со стабильностью платы, что позволяет нам говорить о хорошем исполнении схемы питания процессора.

Основной разъём для подключения ATX питания находится перед слотами DIMM и не создаёт никаких проблем, но 12-вольтовый дополнительный коннектор инженеры ASUS отнесли за северный мост чипсета из-за чего 12-вольтовый кабель, идущий от блока питания, располагается над процессорным кулером, несколько затрудняя охлаждение.

Что же касается расположения остальных коннекторов, то оно явно не отличается оптимальностью. В то время как Parallel ATA коннекторы южного моста и FDD коннектор располагаются перед слотами DIMM, большинство остальных разъёмов разместилось на площади перед слотами PCI, в результате чего установка длинных плат расширения может быть сопряжена с проблемами. Особенно удивляет размещение pin-коннекторов для подключения дополнительных USB портов: они находятся прямо перед третьим слотом PCI. Впрочем, Serial ATA и Parallel ATA коннекторы контроллера Promise PDC20378 разбросаны перед слотами PCI не менее беспорядочно. Складывается впечатление, что инженеры пытались сэкономить свои силы и переделать лишь часть платы под новый контроллер Promise PDC20378, не затрагивая остальную PCB, в результате чего задумываться об оптимальности размещения коннекторов при разводке не пришлось.

Однако самая опасная проблема дизайна ASUS P4P800-E Deluxe осталась унаследованной от предшественницы. Хотя на ASUS P4P800-E Deluxe всего пять слотов PCI, слот AGP на этой плате расположен вплотную к защелкам слотов DIMM. Поэтому, инсталлированная видеокарта будет препятствовать установке или извлечению модулей памяти. Более того, при установке видеокарт в слот AGP 8x мы рекомендуем быть предельно внимательными, потому что защелки DIMM находятся столь близко к видеокарте, что ими не мудрено задеть и повредить какие-нибудь навесные элементы.

Свободное место, образовавшееся от уменьшения число слотов PCI до пяти, ASUS использовал для освобождения пространства слева от слота AGP. Расчет инженеров понятен – ближайший к AGP слот PCI можно использовать крайне редко. Обычно он либо загроможден системой охлаждения от видеокарты, либо просто остается свободным для организации ее лучшего охлаждения.

В остальном, плата нареканий не вызывает. Джампер Clear CMOS легкодоступен в собранном корпусе, охлаждение северного моста – пассивное.

Задняя панель платы содержит два традиционных PS/2 порта, один последовательный и один параллельный порты, шесть audio jack выводов, коаксиальный и оптический SPDIF выходы, четыре порта High Speed USB, один порт IEEE1394 и сетевой разъём RJ45. Второй com-порт реализован в виде pin-коннектора на плате.

BIOS и разгон

BIOS в материнских платах серии P4P800 являлся одной из основных загадок. Инженеры ASUS разработали его практически с нуля, основываясь на микрокоде от AMI, благодаря чему платы серии P4P800 содержали множество специфических оптимизаций, работающих или не работающих в зависимости от частоты FSB, частоты и таймингов памяти, а так же настроек в Setup. Надо заметить, что с выходом ASUS P4P800-E Deluxe ситуация совершенно не изменилась. BIOS Setup ASUS P4P800-E Deluxe похож на BIOS Setup предшественницы как две капли воды и унаследовал все те же "особенности".

Впрочем, отличия в настройках всё же нашлись: ASUS P4P800-E Deluxe позволяет более гибко конфигурировать подсистему памяти. Однако отличия находятся не в числе настроек таймингов. Здесь изменений не прослеживается, на соответствующей странице BIOS Setup предоставляется возможность регулировки DRAM CAS# Latency (возможные значения - 2, 2.5, 3), DRAM Precharge Delay (возможные значения – 5, 6, 7 или 8), DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, (возможные значения – 2, 3 или 4), а также DRAM Idle Timer и DRAM Refresh Rate.

Кроме того, здесь же присутствует опция Memory Acceleration Mode, которая позволяет включить некий режим, аналогичный PAT. Также, осталась в BIOS Setup и опция Performance Mode, позволяющая при определённых условиях активировать некоторые оптимизации, ощутимо увеличивающие производительность. Однако, также как и у P4P800, опция Performance Mode = Turbo даёт положительный эффект, во-первых, только при частоте FSB 200 МГц и использовании двухканальной DDR400 памяти, а во-вторых, она совместима только с модулями памяти, работоспособными при таймингах 2-2-2-5.

Что же касается изменений, то, в отличие от плат серии P4P800, расширился список поддерживаемых частот памяти при использовании процессоров с 800-мегагерцовой шиной. Если ранее платы серий P4P800 и P4C800 позволяли тактовать память как DDR266/ DDR320/ DDR400, то теперь у P4P800-E Deluxe список режимов стал значительно длиннее и включает DDR266/ DDR320/ DDR400/ DDR500/ DDR533 SDRAM.

В свете появления на рынке модулей памяти, способных работать на таких частотах, добавление дополнительных "оверклокерских" режимов для памяти может быть вполне оправдано. Однако следует учитывать, что пропускная способность 800-мегагерцовой процессорной шины составляет 6.4 Гбайта в секунду и это значение равно пропускной способности двухканальной DDR400 SDRAM. Так что эффективность использования DDR500/ DDR533, имеющей к тому же худшие тайминги, нежели DDR400, с процессорами с 800-мегагерцовой шиной оказывается под большим вопросом.

Чтобы внести в эту проблему какую-нибудь ясность, мы провели экспресс-тестирование ASUS P4P800-E Deluxe с памятью типа DDR500/ DDR533 SDRAM. В тестовой системе использовалась видеокарта ATI RADEON 9800XT и процессор Pentium 4 (Northwood) 3.4 ГГц. Используемая нами в текущей тестовой конфигурации память Corsair CMX512-3200LLPro не позволила включить Performance mode при частоте FSB 200 МГц, поэтому параллельно мы приводим результаты тестов и при частоте FSB 201 МГц, при которой плата не накладывает столь жестких требований на память для установки Performance mode = Turbo. Memory Acceleration Mode была включена во всех случаях. В качестве DDR500 и DDR533 выступила память OCZ PC4200 Enhanced Latency. При тестировании с DDR500 и DDR533 режим Performance Mode был отключен вовсе, поскольку его включение в этом случае снижало производительность.

DDR400, 2-3-2-6 DDR402, 2-3-2-6 DDR500, 2.5-4-4-7 DDR533, 3-4-4-8
SiSoft Sandra 2004 Memory Benchmark 4929/4918 4834/4859 4959/4947 4922/4924
Quake3 (four), 1024x768 395.5 388.1 391.5 397.4
Unreal Tournament 2004 (dm-rankin), 1024x768 93.02 91.47 92.76 93.38

Результаты оказались весьма забавны. Получается, что использование двухканальной DDR533 или DDR500 памяти при частоте FSB 200 МГц определённого смысла не лишено. То есть, очевидно, что лучшие результаты при использовании DDR400 SDRAM можно получить только в том случае, если вам удастся включить Performance Mode, а для этого необходима поддержка таймингов 2-2-2-5, чем сегодня могут похвастать далеко не все модули памяти. Кроме того, хочется обратить внимание и ещё на один факт. А именно, повышение частоты FSB до 201 МГц с целью включения Performance Mode = Turbo (при частоте FSB отличной от 200 МГц это становится возможным для модулей с любыми таймингами) не имеет никакого смысла с точки зрения производительности. При частоте FSB 200 МГц плата автоматически включает какие-то дополнительные сильные оптимизации, отсутствующие при любых других частотах FSB, что приводит к значительному снижению производительности при отклонении частоты FSB от 200 МГц, даже несмотря на установку параметра Performance Mode = Turbo.

Таким образом, по всей видимости, ASUS P4P800-E Deluxe имеет три вида оптимизаций при работе с памятью:

  • Memory Acceleration Mode, включаемый в BIOS Setup, работающий практически со всеми модулями памяти и слегка увеличивающий производительность;
  • Performance Mode, дающий положительный эффект только при частоте FSB 200 МГц и требующий при такой частоте FSB от модулей памяти стабильной работы при таймингах 2-2-2-5. Рост производительности от установки Performance Mode = Turbo можно охарактеризовать как ощутимый;
  • Оптимизации, включаемые платой автоматически при частоте FSB 200 МГц и также не накладывающие никаких ограничений на модули памяти. Эти оптимизации вызывают самый большой рост производительности.

То есть, с точки зрения получения максимальной производительности плату следует использовать при частоте FSB 200 МГц, даже несмотря на то, что включить режим Performance Mode = Turbo в этих условиях удаётся далеко не всегда.

Разобравшись с памятью, перейдём к средствам для разгона. Традиционно, ASUS уделял большое внимание разгонным возможностям своих плат. ASUS P4P800-E Deluxe не стала исключением из этого правила: в Setup большое внимание уделено возможностям для разгона. Все они сосредоточены на странице JumperFree Configuration:

С выходом новых материнских плат, основанных на чипсетах семейcтв i875 и i865 ASUS объявил о реализации новой технологии AI Overclocking, позволяющей разогнать систему до 30% (зависит от процессора и памяти) без особых усилий. Выражается это в наличии опций Overclock 5% ... Overclock 30% в BIOS Setup, которые просто увеличивают на соответствующую величину частоту FSB. В общем, ничего интересного, поэтому для разгона мы рекомендуем установить опцию AI Overclock Tuner в положение Manual и получить полный доступ к параметрам для разгона. В их числе:

  • Возможность изменения частоты шины. Формально, диапазон изменения – от 100 до 400 МГц.
  • Возможность независимого тактования шин AGP/PCI. Частоту на шинах AGP/PCI можно выбрать из множества: Auto, 66.66/33.33 МГц, 72.73/36.36 МГц или 80.00/40.00 МГц. Таким образом, при разгоне FSB о частотах на шинах PCI и AGP можно не беспокоиться, их просто можно задать постоянными.
  • Возможность ручной установки напряжения питания процессора. Допустимый диапазон – от номинального напряжения CPU до 1.95В с шагом 0.025В. Таким образом, средства для управления напряжением питания процессоров – богатые.
  • Возможность управления напряжением, подаваемым на слоты DDR DIMM. Допустимые значения – Auto, 2.55V, 2.65V, 2.75V и 2.85V.
  • Возможность управления напряжением AGP. Интервал изменения – от 1.5В до 1.8В с шагом 0.1В.
  • Возможность изменения соотношения частоты памяти и FSB. При частотах FSB свыше 200 Мгц доступны соотношения FSB:Mem = 3:2, 5:4, 1:1, 4:5, 3:4.

Для удобства оверклокеров ASUS заявляет о поддержке технологии CPU Parameter Recall: если при очередном изменении параметров в BIOS Setup система не стартует, настройки можно вернуть к исходному состоянию, удерживая при включении платы нажатой кнопку INS. Это позволяет войти в BIOS Setup при "safe" установках и скорректировать ошибочно выставленные параметры.

В целом, средства для разгона можно охарактеризовать как вполне достаточные для неэкстремального оверклокинга. Фактически, с точки зрения разгона ASUS P4P800-E Deluxe не отличается от предшественницы, ASUS P4P800 Deluxe. Впрочем, это ещё следует проверить на практике. Для этого мы попытались установить, будет ли стабильно работать эта плата на высоких частотах FSB. Для этого теста нами был взят процессор Intel Pentium 3.4 ГГц на ядре Northwood с незафиксированным коэффициентом умножения. Множитель уменьшался до 12x, а частота FSB поднималась до максимума. Делитель для частоты памяти при этом испытании устанавливался в 3:2, чтобы абстрагироваться от влияния памяти. Таким способом нам удалось разогнать плату до частоты FSB 300 МГц. Дальнейший же разгон ограничивался возможностями CPU, и вины платы в этом нет. Стабильность системы при такой частоте FSB была отменной, и это говорит о том, что ASUS P4P800-E Deluxe способна работать при экстремально высоких частотах FSB, достигающих 300 МГц (или 1200 МГц в терминах Quad Pumped Bus). Так что это испытание плата выдержала с честью.

Что касается аппаратного мониторинга, то раздел Hardware Monitor на ASUS P4P800 содержит достаточно много полезной информации, касающейся работы системы.

Например, здесь можно видеть значения температуры процессора и системы, скорости вращения вентиляторов на процессоре и др., напряжение на процессоре и значения напряжений блока питания (на всех линиях). Кроме того, отсюда же включается и фирменная технология Q-Fan. Благодаря этой технологии, имеется возможность замедлить вращение вентилятора на процессоре с целью уменьшения его уровня шума. При этом если процессор начинает сильно нагреваться, кулер автоматически раскручивается до максимальных оборотов, спасая систему от перегрева.

Также необходимо отметить, что ASUS поставляет со своей платой две любопытные утилиты:

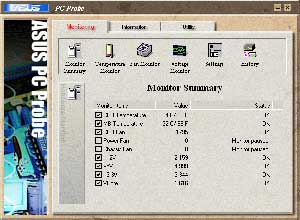

  • ASUS Probe, предназначенную для аппаратного мониторинга из среды Windows;

  • ASUS AI Booster для разгона из среды Windows.

В заключение рассказа о возможностях BIOS отметим ещё пару фирменных технологий от ASUS, реализованных в ASUS P4P800-E Deluxe. Во-первых, плата поддерживает технологию CrashFree BIOS 2, благодаря которой возможно восстановление содержимого Flash-памяти с фирменного CD диска, поставляемого с платой. Однако, эта операция возможна только в случае, если в Flash памяти не повреждён Boot Block. Во-вторых, платой поддерживается простенькая система голосовой диагностики POST Reporter, сообщающая во время загрузки о возникающих проблемах. Поскольку выдаваемые сообщения хранятся во Flash-памяти, возможна смена зашитых в плате сообщений на свои собственные.

Производительность

В этом разделе мы сравним производительность исследуемой платы ASUS P4P800-E Deluxe с тем уровнем производительности, который позволяют получить более дорогие платы на базе чипсета i875P. В частности, для сопоставления результатов нами была выбрана ASUS P4С800-E Deluxe. Таким образом, мы попробуем понять, могут ли современные платы на базе i865PE на равных соперничать со своими более дорогими собратьями.

В составе тестовых систем было использовано следующее оборудование:

  • Процессор Intel Pentium 4 3.4;
  • Материнские платы: ASUS P4P800-E Deluxe (i865PE), ASUS P4C800-E Deluxe (i875P);
  • 2 модуля по 512 Мбайт DDR400 SDRAM Corsair CMX512-3200LLPro с таймингами 2-3-2-6. Память использовалась в двухканальном режиме;
  • Видеокарта ASUS RADEON 9800 XT;
  • Жесткий диск Western Digital WD400JB.

Тестирование выполнялось под управлением операционной системы MS Windows XP SP1, BIOS материнских плат был настроен на максимальное быстродействие.

Первая неожиданность была нами встречена ещё на этапе конфигурирования систем. Материнская плата ASUS P4P800-E Deluxe напрочь отказалась функционировать в режиме Performance Mode = Turbo, требуя установки более скоростных и стабильных модулей памяти с таймингами 2-2-2-5. Однако ASUS P4С800-E Deluxe на базе чипсета i875P смогла работать с этими же модулями памяти при Performance Mode = Turbo без каких либо затруднений. Именно этим фактом и объясняется некоторое отставание в производительности ASUS P4P800-E Deluxe в тестах:

ASUS P4P800-E Deluxe (i865PE) ASUS P4C800-E Deluxe (i875P)
3DMark03, Default 6526 6553
3DMark03, Default, CPU score 728 740
3DMark2001 SE, Default 19578 19829
Quake3 (four), 1024x768 395.5 406.3
Unreal Tournament 2004 (dm-rankin), 1024x768 93.02 95.32
Data Compression, WinRAR 3.3, Best, KB/sec 403 429
PCMark04 5295 5294
PCMark04, CPU 5220 5233
PCMark04, Memory 4990 5106

Заметим, что при установке же в систему на базе ASUS P4P800-E Deluxe модулей памяти с таймингами 2-2-2-5 и включения режима Performance Mode = Turbo уровень производительности этой платы вплотную приближается к уровню производительности ASUS P4С800-E Deluxe.

То есть, при одинаковых настройках платы от ASUS на базе i865PE и i875P действительно работают примерно с одинаковой скоростью. Таким образом, мы ещё раз можем подтвердить высокий класс инженеров ASUS, которые нашли пути доведения производительности i865PE до быстродействия i875P. Беда заключается лишь в том, что выставить на ASUS P4P800-E Deluxe такие же настройки, как и на плате с чипсетом i875P гораздо труднее: это требует специального подбора модулей памяти. Так что говорить о том, что ASUS P4P800-E Deluxe работает в общем случае не медленнее плат на базе чипсета i875P, к сожалению, не приходится. Впрочем, возможность того, что ситуация может поменяться с выходом новых версий BIOS не исключается.

Выводы

Проведённое исследование материнской платы ASUS P4P800-E Deluxe показало, что данный продукт является вполне достойной заменой платы P4P800 Deluxe, уже более года считающейся одной из лучших материнских плат на базе набора логики i865PE. Хотя проведённые инженерами усовершенствования не столь глобальны, они позволяют усилить актуальность ASUS P4P800-E Deluxe и приблизить её характеристики к текущим потребностям пользователей. Так, обновлённая плата поддерживает в общей сложности уже до четырех Serial ATA дисков, а также обладает уникальной восьмиканальной звуковой подсистемой.

В то же время ASUS P4P800-E Deluxe страдает тем же набором "странностей", что и предшественница. В первую очередь это касается трудностей с конфигурированием системы для получения оптимальной производительности. Кроме того, несколько огорчает явно неоптимальный дизайн, который по сравнению с P4P800 Deluxe только ухудшился, правда, не столь значительно.

Как и предшественница, ASUS P4P800-E Deluxe располагает хорошим оверклокерским потенциалом и достаточным набором инструментов для разгона. Её стабильность при работе с самыми мощными процессорами не вызывает никаких нареканий. Поэтому, в качестве платформы для разгона рассматриваемая плата вполне пригодна.

В целом, если вы подыскиваете не очень дорогую материнскую плату для Socket 478 процессоров, ASUS P4P800-E Deluxe может стать очень хорошим выбором. Хотя, конечно, нельзя отрицать тот факт, что приобретение более дорогих плат на основе i875P может позволить избежать проблем с конфигурированием. Подводя заключительную черту, суммируем все "за" и "против".

Плюсы:

  • Высокая стабильность;
  • Богатые возможности для разгона процессоров;
  • Оригинальный набор технологий и программного обеспечения: Q-Fan и технологии серии Ai;
  • Восьмиканальный звук;
  • Богатая комплектация и разумная цена;
  • Возможность достижения производительности на уровне плат на i875P (при соблюдении определённых условий).

Минусы:

  • Не совсем удачный дизайн;
  • Высокие требования, предъявляемые к качеству модулей памяти.


Ждём Ваших комментариев в специально созданной ветке конференции.
