Обзор и тестирование видеокарты ASUS ROG Strix Gaming GeForce RTX 3080 (ROG-Strix-RTX3080-10G-Gaming)
Видеокарты GeForce RTX 3080 уже наделали шума. Новое поколение получилось производительным, и теперь 4K гейминг действительно реален. Сегодня мы изучим еще одну видеокарту, но на этот раз самую-самую. Самую большую, самую производительную, самую тихую и так далее. Хотя все это только предстоит проверить, ведь на слово мы уже давно никому не верим. Посмотрим, что придумали инженеры компании ASUS.

Оглавление

Вступление

Видеокарты на базе нового графического процессора NVIDIA RTX3080 уже успели наделать много шума. Некоторые пользователи оказались недовольны качеством изготовления и наблюдают вылеты из игр. Кто-то столкнулся с высоким энергопотреблением, где в тяжелой нагрузке не выдерживает блок питания. Подобные ситуации бывают при выпуске новых продуктов, когда еще проведено мало тестов и еще не собрана вся статистика по работе устройств. Однако, часть проблем уже нашлась и оказалось, что решить их можно достаточно просто. Скорее всего некоторые производители банально выпустят новую версию BIOS и не надо будет делать никаких манипуляций вручную со снижением частот. Ну а что касается питания, то здесь рецепт уже посложнее: пойти в магазин и взять блок питания на 1 кВт.

реклама

Небольшой осадок остался, но с другой стороны все сходятся во мнении, что новое поколение получилось производительным, и теперь действительно 4K гейминг стал реальностью, особенно с DLSS. Благодаря этой технологии можно поверить, что и 8K не за горами. Однако, даже сейчас 4K разрешение нельзя назвать массовым потому, что большинство продолжает использовать FHD (1920x1080). Даже на 27” мониторе с таким разрешением мне не кажется, что качество картинки настолько ужасное, а переход на 4K дает какой-то скачок в плане графики и повышает реализм.

Вот этим и пользуется технология DLSS 2.0. Теперь можно осуществлять выбор между качеством и производительностью. Эта технология по сути хочет лишь облегчить переход от FHD к 4K, а там уже от 4K к 8K. В первом поколении картинка действительно разительно отличалась при включении DLSS, а теперь надо сидеть с лупой, чтобы заметить разницу, а такие тесты как 3DMark DLSS Feature Test показывают, что она есть только в производительности.

Сегодня мы рассмотрим еще одну видеокарту на базе NVIDIA RTX 3080, но на этот раз уже самую-самую. Например, самую большую, самую производительную, самую тихую и т.д. Хотя, все это еще только предстоит проверить, ведь на слово мы уже давно никому не верим. Вот и еще один чемпион 3D-графики на базе RTX3080 – ASUS ROG STRIX GeForce RTX3080 Gaming.

450x441  36 KB. Big one: 963x943  135 KB

Посмотрим, что инженеры компании ASUS придумали для того, чтобы завоевать любовь и популярность среди пользователей. Пока фанаты компании разбирают последние карты из магазина, мы попробуем разобраться, в чем секрет успеха именно этих карт.

анонсы и реклама

Упаковка и комплектация

Коробка большая, как и сама видеокарта. Снаружи находится оболочка из тонкого прочного картона, а внутри обычная картонная коробка. Снаружи оформление уже знакомо.

450x260  28 KB. Big one: 1000x577  95 KB

Фон упаковки преимущественно черный. Спереди мы видим изображение видеокарты, а на фоне еще светится логотип серии ASUS ROG. В левом верхнем углу еще один логотип и надпись Republic Of Gamers. Рядом крупными символами указано, что это видеокарта семейства ROG STRIX GAMING. Внизу мы видим логотип компании ASUS, значок ASUS AURA Sync, упоминание о том, что это версия с заводским разгоном и 10 Гб видеопамяти типа GDDR6X на борту. Справа находится крупная вставка с обозначением графического процессора.

Посмотрим на обратную сторону.

реклама

450x260  27 KB. Big one: 1000x577  107 KB

Здесь сверху опять видим надпись ROG STRIX GAMING и название графического процессора RTX3080. Ниже находятся четыре вставки с описанием ключевых особенностей устройства. Есть изображение самой видеокарты и схематичное изображение видеовыходов на задней панели. Еще есть список, где перечислены ключевые особенности всей архитектуры, а не конкретной видеокарты. Системные требования не указаны.

Внутри находится черная картонная коробка с надписью STRIX.

450x333  12 KB. Big one: 1000x741  41 KB

Открыв ее, мы видим сверху лист из вспененного полиэтилена, а под ним видеокарту, зажатую в каркасе из такого же материала. Снизу есть отсек для аксессуаров, а под видеокартой есть углубление для конверта с информационными носителями.

450x231  26 KB. Big one: 1000x514  114 KB

Комплект небольшой: две липучки, брелок-сувенир и конверт с бумагой.

450x312  17 KB. Big one: 1000x693  72 KB

Внутри конверта нет ничего интересного. Руководство пользователя, благодарственная карта, какая-то пластина с логотипом ROG (заглушка отверстия сзади, чтобы воздух не проходил свозь карту как на референсе) и карточка для какой-то внутренней игры, где у данной видеокарты все характеристики набирают только 4 балла из 5.

450x257  22 KB. Big one: 1000x572  76 KB

Дизайн и особенности видеокарты

Видеокарта огромная. Ее габариты согласно спецификации, составляют 318,5 х 140,1 х 57,8 мм. Вес можно посмотреть на экране.

450x261  26 KB. Big one: 1000x579  96 KB

Карта занимает 2,9 слота. Это говорит о том, что система охлаждения здесь просто огромная. Однако, все мы представляем уже с чем предстоит работать. Несмотря на тонкий техпроцесс, графический процессор большой и горячий.

Сама NVIDIA обозначила TDP в 320 Вт, а значит с разгоном, пусть и заводским, потребление будет явно больше. (у меня с дополнительным разгоном доходило до 458 Вт по ваттметру через отдельный БП на видеокарту). Это большие цифры и поэтому охлаждение должно быть эффективным.

реклама



450x326  27 KB. Big one: 1000x724  97 KB

Сзади видеокарта закрыта металлической пластиной. Она служит не только для защиты, но и для отвода тепла, а также в соединительных целях. То ли текстолит стал дороже золота, то ли медь сильно подорожала, но печатные платы стали почему-то делать короткими все.

450x310  25 KB. Big one: 1000x689  93 KB

Опять мы видим, что сама печатная плата немного короче системы охлаждения и поэтому пластина ее как бы наращивает.

450x159  13 KB. Big one: 1000x354  40 KB

реклама

Пластина изготовлена из алюминиевого сплава и окрашена в черный цвет. С внешней стороны на ней можно заметить декоративные пластинки и защитную пленку, которую рекомендуется снять перед использованием. Она крепится не к самой печатной плате, а к металлической раме спереди винтами сквозь печатную плату. Кстати, крепление очень странное потому, что часть винтов с головкой под крест, а часть с Torx. Еще здесь находится наклейка со штрих-кодом и надпись GeForce RTX. Есть одна защитная наклейка на винте крепления кулера. А внутри видно четыре терморезинки в местах контакта пластины с печатной платой.

Для того чтобы снять кулер, сначала нужно снять эту пластину и еще открутить два винта со стороны видеовыходов.

450x192  23 KB. Big one: 1000x426  89 KB

С обратной стороны видно, что есть еще вспомогательная металлическая рама, к которой крепится задняя пластина. Между ними оказывается печатная плата и оба эти элемента усиливают ее жесткость. В целом конструкция получается очень прочная. Кулер выполнен по классической схеме.

450x186  21 KB. Big one: 1000x414  79 KB

реклама

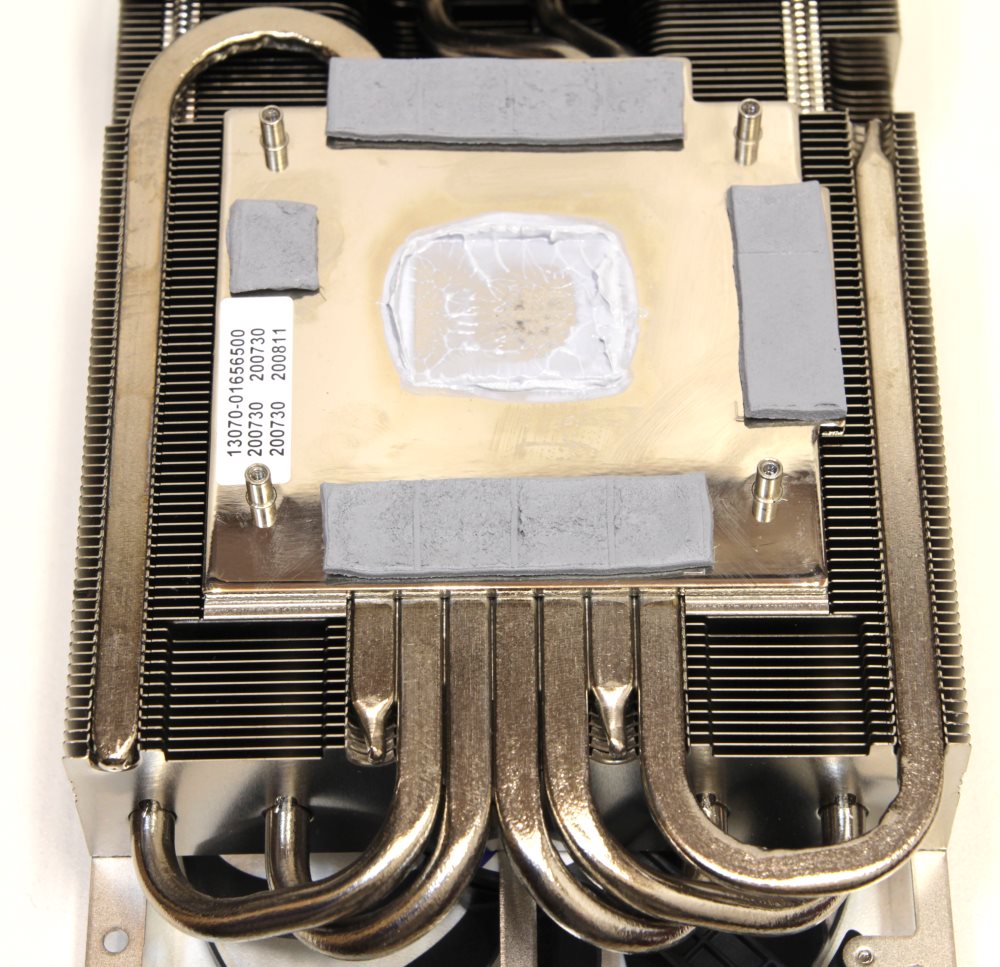

Из медного никелированного основания расходятся тепловые трубки, пронизывают два массива ребер и получается две секции радиатора. Конструкция уже классическая.

Приятно видеть, что производитель решил отказаться от прямого контакта и наконец-то поставил лучший кулер на рынке. Да, он большой и тяжелый, но зато тихий и производительный.

450x287  28 KB. Big one: 1000x637  119 KB

Что любопытно, здесь установлено три вентилятора. Два крайних состоят из 11 лопастей и крутятся против часовой стрелки, а центральный из 13 лопастей и крутится по часовой стрелке.

450x180  24 KB. Big one: 1000x401  96 KB

реклама

При этом двигатели абсолютно одинаковые. Изготовлены компанией Champion, модель CF1010U12S с техническими характеристиками 12 В, 0.45 А. Вентиляторы крепятся к специальной металлической пластине на радиаторе.

450x264  34 KB. Big one: 1000x587  135 KB

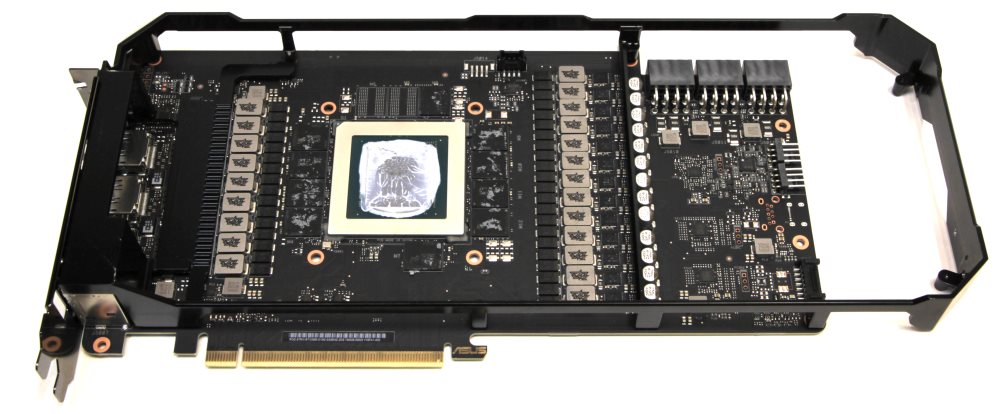

Сама печатная плата короче кулера, и мы это уже видели. Тенденция странная, но компоновка становится плотнее при возросшем энергопотреблении и тепловыделении. Не знаю, есть ли смысл в такой экономии. Тут все не так тесно, но все равно плотно скомпоновано.

Питание графического процессора снова разделено на две части. Схема заметно усилена и количество фаз увеличено по сравнению с тем, что я уже видел до этого даже на GeForce RTX 3090.

450x336  30 KB. Big one: 1000x747  115 KB

реклама

Тринадцать фаз находятся справа, девять – слева от графического процессора. Подсистема напоминает уже знакомую картину, виденную на других устройствах, но только концептуально. Реализация немного другая потому, что фаз здесь ненамного, но больше.

300x172  14 KB. Big one: 1000x573  103 KB 300x172  15 KB. Big one: 1000x573  116 KB

На каждую фазу приходится по одной транзисторной сборке и катушке индуктивности. Здесь используются две разные модификации. Часть сборок ON Semiconductor NCP303151, другая и основная – это Texas Instruments CSD95481RWJ (https://www.ti.com/lit/ds/symlink/csd95481rwj.pdf ).

450x280  35 KB. Big one: 1000x623  127 KB

Спереди распаяно два ШИМ-контроллера Monolithic Power Systems MP2888A. Каждый может обеспечить до 10 фаз. Еще мы видим 4-канальную шину напряжения ON Semiconductor NCP45491. Вторая такая же микросхема находится с обратной стороны.

реклама

300x162  18 KB. Big one: 1000x541  123 KB 300x162  19 KB. Big one: 1000x541  124 KB

По центру установлен графический процессор GA102-200-KD-A1, используемый в видеокартах GeForce RTX 3080. GPU изготовлен на 32-й неделе 2020 года.

Понятно, что он припаян шарами BGA, но по углам он дополнительно проклеен специальным прочным клеем.

450x308  27 KB. Big one: 1000x684  113 KB

Со всех сторон распаяны микросхемы памяти типа GDDR6X. Слева и справа по четыре, сверху и снизу по одной. Здесь используется 320-битная шина. Места есть для еще двух микросхем.

Теоретически может появиться продвинутая версия, где они будут распаяны, но слухи ходят только про 20 Гбайт версию, а это только еще такой же набор паять с обратной стороны на другой печатной плате.

300x173  10 KB

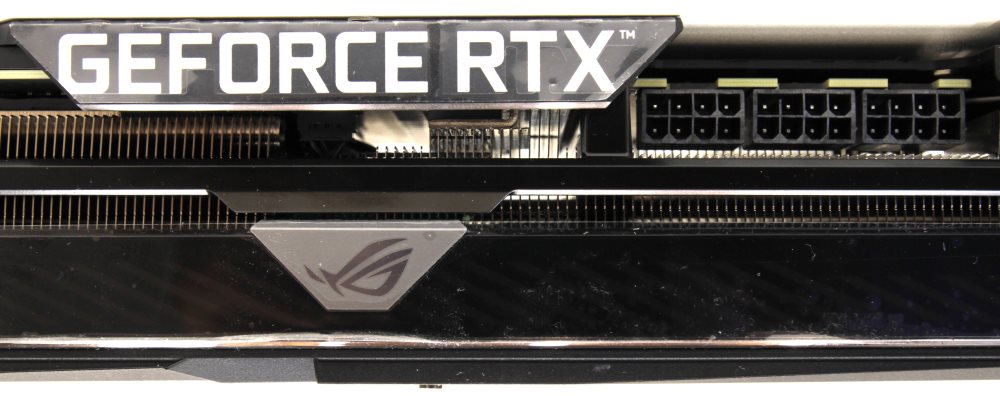

Используются микросхемы производства компании Micron. Дополнительное питание подается на видеокарту через три разъема 8-pin PCI-e. Подключать обязательно все. Есть индикаторы подключения, и если не задействовать хотя бы один – видеокарта не запустится.

450x178  21 KB. Big one: 1000x396  75 KB

На задней панели находится не совсем обычный набор видеовыходов.

450x180  16 KB. Big one: 1000x400  56 KB
  • Три Display Port;
  • Два HDMI.

Тестовая конфигурация

Тестирование видеокарты ASUS ROG Strix Gaming GeForce RTX 3080 10 Гбайт проводилось на следующей конфигурации:

  • Процессор: Intel Core i5 10600K @ 4800 МГц;
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG STRIX Z490-E Gaming, версия BIOS 0707;
  • Память: 2 x 8 Гб DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: ASUS ROG STRIX GeForce RTX3080 OC 10 Гб (1440 / 1905 / 1188 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • Блок питания: SeaSonic SS-1000XP 1000 Вт.

450x317  46 KB. Big one: 1206x850  293 KB

Все вентиляторы, включая встроенный в БП, в ходе тестирования уровня шума были отключены. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе. Температура в помещении – 23 градуса по Цельсию, уровень шума – 27.2 дБ.

Тестирование

С установкой видеокарты все проходит отлично, поэтому сразу предлагаю посмотреть видео, где она работает под «бубликом». В целом я остался доволен результатом.

Вентиляторы не достигают 100% мощности, а только 66% что соответствует 1545 об/мин, шум при этом составляет 33.7 дБ с расстояния 1 м. Сверху кожуха находится небольшая вставка с RGB-подсветкой. Алгоритм ее работы можно настроить в приложении ASUS AURA Sync.

Посмотрим на работу ASUS ROG Strix Gaming GeForce RTX 3080 в приложении AIDA64 GPGPU Benchmark.

450x278  35 KB. Big one: 934x577  128 KB

Теперь проведем несколько синтетических тестов и взглянем на результаты.

Unigine Superposition 8K:

450x281  28 KB. Big one: 1024x640  126 KB

Unigine Superposition 4K:

450x281  28 KB. Big one: 1024x640  126 KB

3DMark Time Spy:

450x298  33 KB. Big one: 1426x944  237 KB

3DMark Port Royale:

450x298  32 KB. Big one: 1426x944  219 KB

3DMark Fire Strike Ultra:

450x298  36 KB. Big one: 1426x944  239 KB

Разгона в данном случае практически нет, да и смысла от него мало. Только потребление растет как на дрожжах.

450x378  41 KB. Big one: 1202x1009  225 KB

Видно, что память гонится, но эффекта от этого нет. Пропускной способности вполне хватает и так.

450x304  38 KB. Big one: 1401x945  270 KB

Посмотрим на модель через тепловизор. Самое горячее место, которое удалось обнаружить – катушка. Даже пластина, которая контактирует с транзисторными сборками, вполне холодная.

Вывод прост – охлаждение у ASUS самое лучшее, что я видел из всех карт GeForce RTX 3080.

450x300  33 KB. Big one: 960x640  87 KB

С обратной стороны самое горячее место – обратная сторона графического процессора, там, где находятся керамические конденсаторы MLCC.

450x300  30 KB. Big one: 960x640  83 KB

В заключение привожу график зависимости температуры от скорости вращения вентиляторов.

450x172  23 KB. Big one: 1457x557  155 KB

Заключение

Про сами видеокарты NVIDIA GeForce RTX 3080 мною уже было сказано достаточно, еще при тестах первых моделей, и пока мнение не поменялось. Это очень мощные графические ускорители, которые задрали планку производительности на новый уровень.

Пока непонятно, каким будет ответ конкурентов, но команда NVIDIA нанесла серьезный упреждающий удар по позициям, и тягаться с таким монстром будет тяжело, если только это не будет суперудачная архитектура, где при меньшем количестве транзисторов быстродействие будет на том же (или хотя бы не сильно ниже) уровне. На самом деле многие ждут (и я в том числе) появления аналога Ryzen в графическом сегменте, ведь отсутствие конкуренции не на руку рядовому потребителю.

450x435  47 KB. Big one: 1000x967  181 KB

Что касается ASUS ROG Strix Gaming GeForce RTX 3080, то это одна из лучших моделей на базе нового графического процессора, которые я тестировал. Замечания есть лишь к массе и габаритам, все остальное – только жирные плюсы.

В первую очередь отмечу отличные показатели температуры. Где бы я не лазал с тепловизором возле новинки, места горячее 70? в «бублике» найти не удалось. Это отличные результаты, которые оправданы объективно. Подсистема питания заметно усилена по сравнению с вариантами, которые мы видели ранее. Конденсаторы с обратной стороны только MLCC. Это еще один секрет успеха.

Еще одно прозрение инженеров ASUS – отказ от прямого контакта тепловых трубок, и, как следствие, низкие показатели температуры и шума. Причем я специально проводил тесты исключительно в производительном режиме, и модель все равно самая тихая.

450x340  30 KB. Big one: 1000x755  101 KB

У ASUS ROG Strix Gaming GeForce RTX 3080 предусмотрен переключатель режимов: тишина и производительность. Есть RGB-подсветка, коннекторы 4-Pin для подключения дополнительных вентиляторов и три разъема 8-Pin PCI-e для дополнительного питания, причем подключать обязательно все.

Разгона почти нет, но для него нужны модификации, чтобы снять ограничения. Однако если сравнивать с версией эталонного дизайна, то у нее в базе частоты выше, чем самые высокие частоты в разгоне у референсной модели. Поэтому оверклокинг особо ничего не прибавляет, кроме энергопотребления, которое выросло почти до 500 Вт.

Андрей Понкратов aka wildchaser

По итогам обзора видеокарта ASUS ROG Strix Gaming GeForce RTX 3080 получает награду:


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование видеокарту ASUS ROG Strix Gaming GeForce RTX 3080 (ROG-Strix-RTX3080-10G-Gaming).
