Обзор и тестирование корпуса ASUS TUF Gaming GT301

Оглавление

Вступление

Мы рассматриваем много моделей корпусов, но среди них мало тех, что выпускаются производителями материнских плат и других компонентов. Объясняется это тем, что подобные компании предпочитают продавать уже готовые продукты, и в целом интереснее реализовывать баребоны, куда нужно добавить только процессор, память и накопитель. В такой системе зачастую корпус, блок питания и материнская плата тесно интегрированы друг с другом так, что по отдельности их использовать уже проблематично. А отдельный корпус подразумевает то, что там может быть установлено абсолютно любое «железо», и уровень совместимости должен быть максимально высоким, чтобы постараться охватить максимальную аудиторию.

реклама

Все это приводит к тому, что крупным фирмам не всегда охота развивать отдельное направление, если оно не является основным. Однако есть и другая цель – популяризация. Это как кино со встроенной рекламой (product placement), которая ненавязчиво появляется на заднем плане. У производителей есть какая-то линейка продукции, которую надо двигать со страшной силой вперед. Для этого нужно представить в ней всю периферию и все остальные компоненты, чтобы ассортимент казался огромным, и пользователь понимал: да, это же та самая крутая линейка продуктов, в которой есть все. А еще иногда срабатывает схема: вот эта видеокарта мне понравилась, возьму я и материнскую плату той же серии.

ASUS TUF Gaming. Многим уже знакома эта группа разных устройств, объединенных общим названием и целью – недорогие продукты для геймеров. Одно время я сожалел о том, что легендарный TUF трансформировался в TUF Gaming. Однако потом понял, что производитель поступил правильно. Не отказался от известного бренда, а произвел его омоложение. Не нужны уже никому больше (а больше всего самой индустрии) эти платы Sabertooth, которые в огне горят, в воде тонут и работают по пять лет без перерыва. Народ хочет выгодный прайс и чтобы вид был «найс». У этой линейки продуктов даже есть свой сайт.

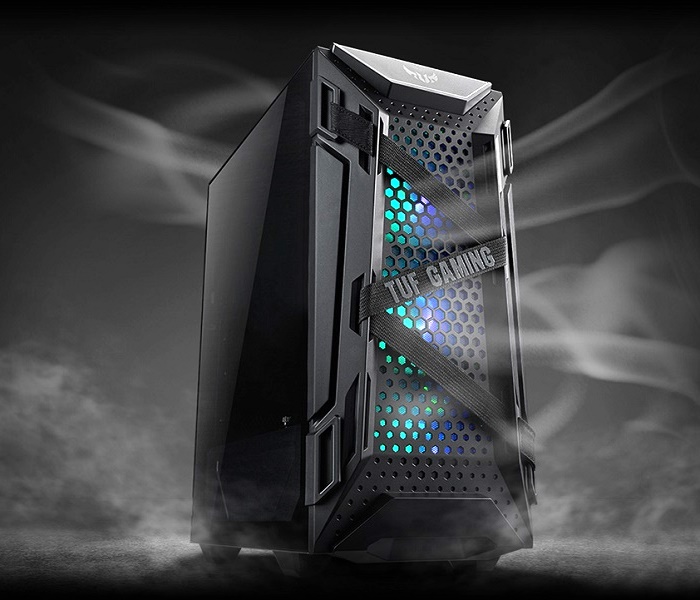

Сегодня мы рассмотрим новый недорогой корпус ASUS TUF Gaming GT301, который позиционируется как «облегченная» версия TUF Gaming GT501.

450x430  23 KB. Big one: 962x920  91 KB

Корпус смотрится интересно и необычно. Осталось протестировать его и понять, насколько он хорош и сможет ли стать популярным вне линейки TUF Gaming.

анонсы и реклама

Упаковка и комплектация

Коробка средних размеров и по весу тоже средне. Ручки для переноски есть в виде прорезей в картоне и это уже хорошо. Одному с ней обходиться терпимо, но уже где-то на грани комфорта, ведь масса почти 8.5 кг. Сталь, стекло, да и пластик тоже не невесомый.

419x450  41 KB. Big one: 931x1000  163 KB

Упаковка без изысков, но все достаточно информативно. Понятно, что в недорогих моделях используется обычный картон и черная печать сверху. Надежда лишь на художников-оформителей, что им удастся предать хотя бы часть того, что есть в действительности в черно-желтом цвете.

На основной поверхности можно увидеть фрагмент корпуса при просмотре на него спереди. Однако, зная модельный ряд компании сначала можно предположить, что это вид сверху. Именно сверху в модели ASUS ROG Strix Helios была похожая матерчатая лента.

реклама

Слева крупными буквами указано наименование модели. В правом верхнем углу мы видим логотип компании. Внизу есть предупреждающий значок о том, что внутри стекло и обращаться нужно аккуратно. А еще ниже находится логотип и надпись TUF Gaming.

419x450  43 KB. Big one: 931x1000  176 KB

На другой стороне мы как раз видим корпус сверху. Это в левой части, а в правой на нескольких языках указаны три основные особенности устройства. На русском это выглядит так:

  • Компактный корпус форм-фактора ATX с поддержкой установки радиаторов систем водяного охлаждения размером 360 мм.
  • Прочная боковая панель из тонированного закаленного стекла толщиной 4 мм для удобного обзора установленных компонентов.
  • Передняя панель выполнена в виде сот для улучшения вентиляции.

Давайте теперь посмотрим на коробку со всех сторон.

186x112  11 KB. Big one: 1000x603  95 KB
110x200  10 KB. Big one: 553x1000  96 KB 186x200  20 KB. Big one: 931x1000  163 KB 110x200  9 KB. Big one: 553x1000  90 KB 186x200  19 KB. Big one: 931x1000  176 KB
186x112  8 KB. Big one: 1000x603  81 KB

На одной боковой стороне мы видим небольшую спецификацию устройства, а на другой просто есть место для транспортировочных наклеек.

Открыв коробку, я обнаружил, что корпус расположен немного необычно – верхней панелью вверх.

450x300  29 KB. Big one: 1000x667  93 KB

В качестве каркаса используется пенопласт, но статики в этот раз почему-то было мало. Извлечение корпуса из упаковки не вызывает проблем. Комплект поставки находится внутри корпуса. Он не очень большой, но интересный.

450x259  18 KB. Big one: 1000x575  67 KB
  • Руководство пользователя;
  • Гарантийная карта на 21 языке;
  • Три стяжки на липучках;
  • Комплект разных винтов;
  • Несколько нейлоновых стяжек;
  • Пластиковый рычаг, чтобы вешать гарнитуру снаружи корпуса;
  • Стальная штанга для поддержки видеокарты.

450x258  18 KB. Big one: 1000x573  61 KB

На самом деле комплект немного богаче потому, что у каждого слота расширения своя съемная заглушка и еще в корпусе уже установлено 4 вентилятора, три из которых с RGB подсветкой.

Дизайн и особенности

Корпус средних размеров, но производитель считает его компактным. Действительно, если сравнивать его с ASUS ROG Strix Helios, то можно назвать даже миниатюрным. Его габариты составляют согласно спецификации 214 х 482 х 426 мм. Масса – 7 кг. В данном случае все соответствует действительности.

373x450  21 KB. Big one: 829x1000  76 KB

реклама



Стеклянная панель одна и находится она с левого бока. Справа – обычная стальная. Не совсем понятно, к какому типоразмеру относится эта модель, но скорее всего это Mid Tower с нижним расположением блока питания.

Рама корпуса стальная, передняя панель пластиковая с вставкой из стальной сетки и матерчатым ремнем спереди. В местах соединения используются заклепки. Про толщину металла ничего не сказано, но на фольгу не похоже. Ничего не гнется, мнется или люфтит.

В целом изготовление аккуратное. Все ровно подогнано, нет ни щелей не заусенцев и прочих производственных дефектов/недоработок.

398x450  11 KB. Big one: 885x1000  52 KB

Корпус выглядит брутально и агрессивно. Поскольку это геймерский корпус, то такой внешний облик только приветствуется.

реклама

Сразу бросается в глаза необычная передняя панель с петлями и натянутым посередине ремнем. Смотрится это очень необычно и можно предположить, что этот аксессуар используется для переноски. На самом деле если приложить немного усилий, то передняя панель просто снимется, поэтому переносить компьютер в сборе, да еще со стеклянной боковиной за эту конструкцию я бы не рискнул.

Как обычно, внешний вид можно оценивать субъективно. На мой взгляд, получилось стильно и красиво. Боковая стеклянная панель здесь фиксируется двумя барашками сзади потому, что стекло приклеено к двум стальным планкам.

450x328  12 KB. Big one: 1000x729  40 KB

Решение очень хорошее потому, что даже разбив случайно стекло, планки останутся и на них можно будет приклеить либо новое стекло, либо акрил.

450x333  14 KB. Big one: 1000x739  63 KB

реклама

Стальные планки находятся только с двух боковин. Сверху и снизу к стеклу ничего не крепится. Надежно ли они приклеены?

450x301  13 KB. Big one: 1000x669  59 KB

Да, очень хорошо. На одной планке есть специальные круглые выступы, которые вставляются в пазы на раме. На другой находятся крепежные втулки-барашки, которые остаются на своих местах и не выпадают.

450x326  11 KB. Big one: 1000x725  48 KB

Другая боковая панель также крепится на двух барашках, которые удобно откручивать без специального инструмента.

реклама

450x320  15 KB. Big one: 1000x712  73 KB

Края этой боковины загнуты и образуют углубление толщиной около 5 мм, чтобы удобнее было закрывать ее, когда кабели немного выступают. Кроме этого, внутренняя панель утоплена вглубь где-то на сантиметр. Посмотрим на корпус со всех сторон.

191x106  8 KB. Big one: 1000x561  94 KB
106x220  12 KB. Big one: 484x1000  75 KB 191x220  15 KB. Big one: 871x1000  86 KB 106x220  11 KB. Big one: 484x1000  72 KB 191x220  17 KB. Big one: 871x1000  95 KB
191x106  6 KB. Big one: 1000x561  62 KB

После того, как боковые панели сняты, видно, что конструкция привычна и знакома. Снизу во всю длину находится туннель, где размещаются жесткие диски и блок питания.

Здесь мы видим, что конструкция стоек не такая простая. По периметру есть изгибы на боковых планках. Они образуют сложные профили и увеличивают жесткость. В местах соединения профилей каркаса корпуса присутствуют заклепки. Металл не кажется тонким, и в целом рама получилась прочная и жесткая.

реклама

450x221  21 KB. Big one: 1000x492  88 KB

Давайте сначала посмотрим на корпус снизу. Здесь мы видим большую стальную сетку для защиты от пыли. Система крепления очень простая. Она вставляется в выступы из металла самого корпуса. Еще она легко снимается, ее можно мыть и пылесосить.

450x271  17 KB. Big one: 1000x603  81 KB

Корпус опирается на четыре крупные пластиковые ножки, на них есть мягкие площадки для большей устойчивости.

450x296  18 KB. Big one: 1000x657  82 KB

реклама

Каждая из них крепится при помощи винтов к основанию. Здесь используются вставки из мягкой резины. Корпус даже пустой, стоит очень хорошо и сдвинуть его трудно. Вместе с собранной системой он стоит как прикрученный.

450x247  15 KB. Big one: 1000x548  75 KB

Сверху корпуса тоже находится большая стальная сетка. На этот раз по е периметру проходит магнитная полоска и таким образом сетка фиксируется в своем специальном углублении.

450x194  20 KB. Big one: 1000x432  68 KB

Она также легко снимается и ее можно мыть или пылесосить. На корпусе заметны монтажные отверстия для установки двух вентиляторов диаметром 120 мм.

450x333  34 KB. Big one: 1000x741  177 KB

Ближе к передней панели находится крупная пластиковая вставка с портами и кнопками. Сначала даже не понятно элементом чего она является.

450x248  16 KB. Big one: 1000x550  71 KB

Поскольку она пластиковая, то кажется, что это часть передней панели. На самом деле это отдельная деталь, которая крепится к шасси корпуса. Здесь мы видим кнопки Power, Reset, два порта USB 3.0 и один разъем миниджек для гарнитуры. Еще есть отдельная кнопка переключения режимов подсветки. Индикаторы питания находится внутри кнопки Power.

Слева и справа от этого блока есть две заглушки. Они закрывают монтажную площадку для крепления пластикового рычага из комплекта, чтобы получился держатель гарнитуры.

450x402  28 KB. Big one: 894x799  87 KB

Спереди находится массивная пластиковая панель. Крепится она традиционно специальными пластиковыми шпильками, которые вставляются в отверстия на шасси и там фиксируются.

450x295  15 KB. Big one: 1000x656  51 KB

Спереди мы видим петли и матерчатый ремень, продетый через них и закрепленный липучками на концах. Возможно, эта конструкция предназначена для демонтажа передней панели. Однако мне показалось, что если дернуть за ремень, то корпус банально сдвинется, а с панелью ничего не произойдет. Если дернуть сильно рывком, то либо ремень порвется, либо петли отлетят, либо эта панель вылетит с большим ускорением и больно ударит.

Резких движений здесь лучше не делать, а ремень использовать только как часть декора или снять его совсем, чтобы не было соблазна.

450x315  18 KB. Big one: 1000x701  74 KB

В передней панели есть отверстия для вентиляции в форме сот. Чтобы воздух как-то фильтровался от пыли, предусмотрена специальная стальная сетка с пластиковым каркасом. Однако, чтобы ее снять нужна отвертка. Неясно, зачем такая сложная схема. Видимо для того, чтобы чискта осуществлялась снаружи при помощи пылесоса.

За панелью находятся три одинаковых вентилятора диаметром 120 мм. Каждый оборудован RGB подсветкой.

450x267  25 KB. Big one: 1000x594  85 KB

Еще один без подсветки находится сзади и работает на вытяжку. Характеристики устройств указаны с обратной стороны на двигателях.

450x215  22 KB. Big one: 1000x477  72 KB

Самое забавное то, что маркировка одинакова A1225M 125U, но характеристики разные. А еще визуально отличаются формы лопастей, несмотря на то, что их число одинаково.

450x215  21 KB. Big one: 1000x477  68 KB

Все вентиляторы без ШИМ управления, и изначально соединены друг с другом через разветвитель. Подсветка выводится отдельным кабелем с обычным разъемом ARGB на конце.

450x243  10 KB

Монтажные отверстия заднего вентилятора вытянуты вертикально и его можно смещать вверх и вниз. Еще сзади мы видим проем для заглушки задней панели и семь заглушек для карт расширения.

450x273  27 KB. Big one: 1000x606  101 KB

Схема установки усложняется тем, что сначала нужно снять фиксирующую пластину, которая держится на двух барашках. Внизу находится проем со стандартными монтажными отверстиями для блока питания.

450x320  20 KB. Big one: 1000x712  78 KB

За правой боковой стенкой находится много чего интересного. Например, есть специальная монтажная пластина для установки накопителя 2,5”.

450x276  17 KB. Big one: 1000x613  64 KB

Еще одна такая же находится внутри на нижнем тоннеле. Обе изготовлены из металла и оборудованы монтажными отверстиями под накопитель. Сами они фиксируются установкой выступами в пазы и одним закручивающимся барашком.

450x292  19 KB. Big one: 1000x648  79 KB

Еще за правой боковой панелью находится хаб для ARGB устройств. К нему подключаются три вентилятора и еще три разъема остаются свободными.

450x298  28 KB. Big one: 1000x662  120 KB

К нему подается питание от провода с коннектором SATA, один кабель от него идет к кнопке переключения режимов и еще один кабель с коннектором ARGB на конце подключает хаб к материнской плате для синхронизации эффектов.

450x311  23 KB. Big one: 1000x692  80 KB

Внизу, внутри кожуха находится корзина для жестких дисков. В штатные выдвижные лотки можно смонтировать как 3.5” устройства, так и 2,5”, для чего предусмотрены специальные отверстия.

450x320  21 KB. Big one: 1000x712  91 KB

Тестовый стенд

Тестирование корпуса ASUS TUF Gaming GT301 проводилось со следующими компонентами:

  • Процессор: AMD Ryzen 7 3800X (3900 / 4500 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG STRIX B550-F Gaming (Wi-Fi), версия BIOS 0603;
  • Память: 2 x 8Гб DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: ASUS ROG STRIX nVidia RTX 2070 Super 8Gb (1605 / 1800 / 14000 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool VX700 (700 Вт);

Сборка системы

Сборка системы не вызывает никаких сложностей, все манипуляции проводятся комфортно. Сверху есть даже пространство, чтобы просунуть руку и подключить коннектор дополнительного питания.

405x450  34 KB. Big one: 899x1000  123 KB

Корпус удобен для сборки, и нет никаких нюансов или подводных камней, с которыми пришлось столкнуться. Даже за правой стенкой все отлично укладывается, и она легко закрывается потому, что пространства достаточно.

388x450  40 KB. Big one: 862x1000  152 KB

Система собрана, теперь можно запустить и посмотреть на ее работу.

Результаты тестов

Для тестов было решено использовать AIDA64 Stress Test, для разогрева процессора и видеокарты, который неплохо справляется с этой задачей.

Помимо этого было проверено несколько вариантов использования штатных вентиляторов ASUS TUF Gaming GT301 и проведено сравнение корпуса с открытым стендом.

  • Открытый стенд (ОС);
  • Все корпусные вентиляторы включены профиль (Silent);
  • Все корпусные вентиляторы включены профиль (Standard);
  • Все корпусные вентиляторы включены (MAX);
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Температура CPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура HDD

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Поначалу я думал, что это будет тяжелый и неудобный монстр, но на поверку корпус оказался простым, удобным и функциональным. Конечно, его внешний вид нельзя назвать строгим, для офиса он скорее всего не подойдет. Однако дома он, наоборот, будет смотреться круто и современно.

Главное – сразу предупреждать всех зрителей, чтобы они не дергали сильно за ремни спереди, ведь они играют декоративную роль. И если в остальных корпусах компании ремни были функциональными (за них можно было переносить устройство), то тут переносить с их помощью не стоит, поскольку предназначены они не для этого.

Корпус не очень большой, легкий и очень удобный в сборке. Еще его легко обслуживать. Вентиляция хорошая уже в базе, и есть возможность ее улучшить. Неплохо, а на самом деле просто отлично реализована подсветка. Впервые я вижу, что производители в недорогой модели сделали ТРИ кнопки, одна из которых отдельно управляет подсветкой.

С режимами работы разберется любой ребенок: короткое нажатие – переключение режима, дольше подержал – подсветка отключилась, еще дольше подержал – включилась синхронизация ARGB c материнской платой. Все. Многим производителям корпусов стоит этому поучиться. Следующим этапом, наверное, будет внедрение четвертой кнопки для изменения скорости оборотов вентиляторов. Хочется в это верить.

Андрей Понкратов aka wildchaser
