(Дополнено) Обзор корпуса ASUS ROG Strix Helios

Оглавление

Дополнено:
– Добавлен раздел «ROG Strix Riser Cable».

Вступление

Эх, были времена, когда все не сильно беспокоились о внешнем виде компьютера и к корпусу никаких серьезных требований не предъявлялось. Ролью корпуса была «коробка», в которой надо было разместить все остальные компоненты. Постепенно эта роль менялась вместе с развитием компьютерной индустрии. Отдельными ветками разошлись баребоны и готовые брендированные системные блоки, рынок стал больше склоняться к различным габаритам.

реклама

В те далекие времена ценились огромные корпуса с большим количеством внешних отсеков 5.25" и 3.5". В них устанавливались разные устройства, и никого нельзя было удивить двумя приводами CD-R или тремя жесткими дисками в корпусе компьютера. Постепенно ситуация менялась и вместе с ней менялись сами корпуса. Все пришло к тому, что внешние отсеки 5.25" и 3.5" оказались просто невостребованными: сейчас даже огромные корпуса выпускаются с пустой передней панелью.

400x269  55 KB

В разное время производители компьютерных комплектующих выходили на рынок корпусов. В этом была замечена даже компания ASUS. Под ее логотипом вышло много различных моделей, которые стали очень популярными. Помню, одно время был даже бум на модели ASUS Ascot 6AR.

Это был всего лишь Midi Tower, а настоящим царем горы был, конечно же, Ascot 69R форм-фактора Full Tower. Он предлагал исполинские размеры, огромную массу и сталь толщиной 1 мм.

450x442  20 KB

реклама

Мне довелось его увидеть вживую, и это было незабываемое впечатление, особенно при его переносе с системой в сборе. Я-то уже думал, что те времена давно позади. Казалось бы, технологический процесс производства чипов уменьшается, все стремятся сократить энергопотребление и тепловыделение, компьютеры стали помещаться на ладони, а целый терабайт информации умещается на пластинке размером 2 х 8 см. Огромные корпуса должны были уйти в прошлое, но нет. Это так же, как в эпоху электромобилей, существуют огромные и прожорливые масл-кары.

А еще корпус постепенно стал концепцией всего компьютера. Видимо, по логике производителей: хорошего компьютера должно быть много. После тестов разнокалиберных моделей вроде Fractal Design Define S2 Vision RGB или MSI MPG Sekira 500 мы познакомимся с Царь-корпусом, который называется ASUS ROG Strix Helios.

450x450  16 KB. Big one: 1000x1000  71 KB

Его размеры поражают, а масса – убивает. Однако он просто есть и сделан, чтобы шокировать всех своими характеристиками, исполнением и внешним видом. А почему Гелиос? Видимо, потому, что статуя в Родосе, которая многим известна, как одно из чудес света – «Колосс Родосский», была посвящена именно Гелиосу.

Упаковка и комплектация

Коробка не просто очень большая, она огромная. В машине пришлось складывать второй ряд сидений, а погружать и доставать только с чьей-то помощью. По бокам есть отверстия, которые формируют ручки для транспортировки, но это спасает слабо. Одному ухватиться за них и нести очень сложно.

Габариты коробки составляют 700 х 390 х 725 мм, а масса – 22.6 кг (измерено самостоятельно). Ситуация с транспортировкой усложняется тем, что в корпусе есть стеклянные панели.

420x450  20 KB. Big one: 933x1000  68 KB

Снаружи коробка цветная. Ее оформление выполнено в традиционных цветах для линейки продукции ROG.

433x450  24 KB. Big one: 963x1000  83 KB

На передней части мы видим фрагмент корпуса. Сверху у него находится какой-то ремень. Передняя панель стеклянная и на ней мы видим подсвеченный логотип серии ROG. Еще контуры этого значка просвечиваются на заднем фоне. Само изображение дает слабое представление о корпусе, его форме, конструкции и функционале.

Сверху изображения находится наименование ROG Strix Helios. В левом верхнем углу представлена та самая эмблема линейки Republic Of Gamers. В левом нижнем углу предостерегающий значок о том, что среди используемых материалов применяется закаленное стекло, поэтому надо быть аккуратнее. В правом нижнем углу разместился логотип компании ASUS.

Задняя сторона может показаться скучной. Здесь также находится эмблема ROG, логотип компании и наименование модели. Причем это все на тех же местах, что и спереди.

433x450  44 KB. Big one: 963x1000  193 KB

Кроме этого, здесь на нескольких языках представлена информация об устройстве, которая может заинтриговать и заинтересовать покупателя. В русском варианте это выглядит так.

  • Мощь, которую сразу видно. Модель Strix Helios превосходно подходит для сборок систем на выставки. Обе боковые и передняя панель выполнены из закаленного стекла, через которое легко просматриваются установленные компоненты. Матовая алюминиевая обшивка и логотип ROG спереди, совместимый с технологией AURA Sync, дополняют общую эстетику корпуса.
  • Готов для установки системы жидкостного охлаждения. Helios подходит для установки мощной системы жидкостного охлаждения. Объем внутреннего пространства корпуса позволяет установить игровую материнскую плату форматом вплоть до EATX, а также радиатор размером 420-мм в вертикальном положении или 360-мм в горизонтальном положении.
  • Горизонтальное или вертикальное расположение видеокарт. Конструкция корпуса рассчитана на установку до трех видеокарт горизонтально или двух вертикально. Эксклюзивный кронштейн для вертикальной установки видеокарты позволяет улучшить циркуляцию воздуха и эстетику сборки.
  • Кожух для кабелей с фиксатором видеокарты. Корпус оснащен специальным кожухом, который скрывает кабели и фиксирует одну видеокарту. Этот кожух подходит для размещения с материнской платой ATX или EATX.
  • Функциональная панель ввода/вывода. Верхняя панель оснащена удобными аудиоразъемами и несколькими разъемами USB, включая новейшие USB 3.1 Type-C. Также есть кнопки для управления внутренними вентиляторами и режимом или цветом подсветки логотипа ROG
  • Надежные и удобные ручки для переноски.Удобная и безопасная транспортировка корпуса Helios на вечеринки или игровые мероприятия с помощью матерчатых ручек для переноски, выдерживающих вес до 50 кг.

реклама



Очень исчерпывающая информация, из которой можно многое узнать, например, про ту же матерчатую ручку для транспортировки. Учитывая габариты и вес самого корпуса, 50 кг уже не кажутся чем-то нереальным. Фантастическим только кажется, что кто-то в здравом уме потащит эти 50 кг на вечеринку.

Давайте теперь посмотрим на коробку со всех сторон.

191x103  7 KB. Big one: 1000x544  45 KB
191x199  14 KB. Big one: 963x1000  83 KB 106x199  9 KB. Big one: 534x1000  77 KB 191x199  17 KB. Big one: 963x1000  193 KB 106x199  9 KB. Big one: 534x1000  56 KB
191x103  7 KB. Big one: 1000x544  49 KB

На одной боковой стороне мы видим область для транспортировочных наклеек и спецификацию устройства. Больше ничего интересного нет, ни сверху, ни снизу, ни с другой боковины. Открыв коробку, я обнаружил, что корпус расположен передней панелью вверх. Вместо пенопласта используется каркас из вспененного полиэтилена, что гораздо лучше препятствует образованию статического заряда при извлечении.

450x295  20 KB. Big one: 1000x656  75 KB

реклама

Сверху расположился комплект поставки, который состоит из небольшой коробки и инструкции.

450x351  13 KB. Big one: 1000x780  42 KB

Кстати, саму инструкцию можно изучить заранее на сайте производителя.

450x319  9 KB. Big one: 1000x709  33 KB

В небольшой картонной коробке находятся аксессуары. Вопреки ожиданиям их не так уж много.

реклама

450x316  30 KB. Big one: 1000x703  112 KB

В двух пупырчатых пакетах находятся две дополнительные пластины.

300x255  16 KB. Big one: 1000x850  80 KB 300x255  7 KB. Big one: 1000x850  46 KB

Одна нужна для установки второго видеоадаптера вертикально, а вторая для крепления резервуара с помпой. Как это устанавливается можно посмотреть в инструкции. Ну и конечно же в комплекте есть винты, стяжки, адаптер для шестигранных втулок под крестовую отвертку и резиновые заглушки для портов.

450x326  22 KB. Big one: 1000x724  79 KB

реклама

Каркас из вспененного полиэтилена очень массивный и таких деталей две: сверху и снизу, а относительно корпуса спереди и сзади.

450x309  13 KB. Big one: 1000x686  50 KB

Как уже отмечалось, это способствует полному отсутствию образования статического заряда. И еще огромный плюс использование чехла из нетканого материала вместо обычного целлофанового пакета.

450x294  21 KB. Big one: 1000x654  126 KB

Дизайн и особенности корпуса

реклама

С упаковкой все ясно, но и сам корпус тоже очень большой и тяжелый. Однако производитель подшучивает над нами и заявляет в спецификациях, что это всего лишь Mid Tower. Какой же тогда будет Full, если габариты этого устройства, согласно спецификации, составляют 560 х 250 х 591 мм, а масса 18 кг по паспорту. Вживую все еще больше, а вся система в сборе может легко уйти за 30 кг.

374x450  23 KB. Big one: 832x1000  96 KB

Избыточный вес легко объясняется наличием стекла, массивных алюминиевых элементов и толщиной металла помноженным на габариты. Обе боковые панели стеклянные. Хм, на подобных устройствах я отмечал уже, что правую панель нет смысла делать прозрачной потому, что там сразу становятся видны провода, но тут производитель применил хитрость.

424x450  21 KB. Big one: 943x1000  83 KB

Чтобы снять боковую панель, необходимо нажать на кнопочку сзади, она немного откинется вперед, а затем ее надо потянуть вверх. Решение, возможно, далеко не идеальное и петли были бы лучше, но с петлями надо надежно фиксировать дверцы, иначе они легко распахиваются. Тут таких проблем не наблюдается. Все отлично фиксируется. Конечно, можно случайно нажать на эту кнопку сзади, но от этого стекло не упадет вниз.

реклама

423x450  20 KB. Big one: 940x1000  77 KB

Боковая панель не представляет из себя ничего особенного. Обычное стекло толщиной около 4 мм. Сверху и снизу есть черная полоска шириной около 2 см.

450x298  10 KB. Big one: 1000x662  35 KB

В этих же местах приклеены металлические пластины. Внизу со специальными скобками, а вверху с крючками, которые фиксируются в механизме корпуса.

300x139  4 KB. Big one: 1000x462  27 KB 300x139  6 KB. Big one: 1000x462  45 KB

реклама

Боковые панели достаточно тяжелые потому, что основной их материал – стекло. Также следует отметить то, что они не взаимозаменяемые. Они асимметричны из-за крючков фиксации. С правого бока производитель применил хитрость, которая заключается в использовании еще одной панели, которая находится за стеклом.

423x450  22 KB. Big one: 939x1000  81 KB

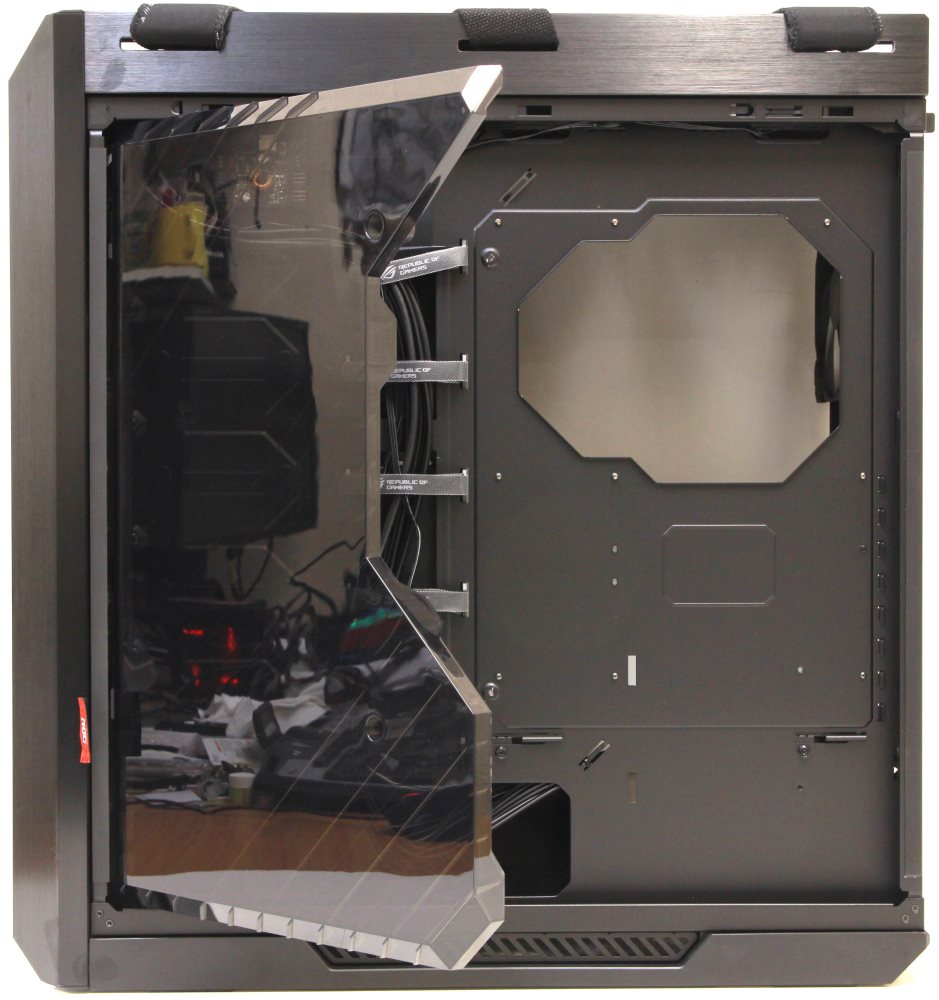

Она изготовлена из черного глянцевого пластика, держится на петлях и фиксируется двумя винтами через корпус.

423x450  30 KB. Big one: 939x1000  113 KB

Ее основное назначение – скрыть бардак с проводами, и она справляется с этим делом. Кстати никаких серьезных усилий, чтобы ее закрыть не нужно, а петли позволяют ее свободно открывать. Кроме этого с петель ее можно легко снять, как обычную дверь. Достаточно просто поднять ее вверх.

300x213  6 KB. Big one: 1000x709  34 KB 300x213  8 KB. Big one: 1000x709  45 KB

Сверху действительно находится матерчатая лента, которая выполняет роль ручки. Без нее действительно очень тяжело обходиться, а она существенно упрощает задачу по перетаскиванию и манипуляциями с корпусом.

450x213  16 KB. Big one: 1000x473  68 KB

Изготовлена эта лента из очень прочного материала, она широкая и выдержит по ощущениям даже автомобиль (кроме шуток она похожа на буксировочный трос). Фиксация осуществляется липучками. Они тоже достаточно длинные и широкие, поэтому смогут выдержать большую нагрузку. Крепятся ленты за два толстых алюминиевых уголка в которых есть прорези. Сами уголки намертво прикручены пятью винтами к раме.

Теперь, когда уже демонтировано несколько элементов, посмотрим на корпус со всех сторон.

204x95  7 KB. Big one: 1000x468  57 KB
204x218  15 KB. Big one: 937x1000  93 KB 96x218  8 KB. Big one: 442x1000  43 KB 204x218  17 KB. Big one: 937x1000  103 KB 96x218  9 KB. Big one: 439x1000  54 KB
204x95  8 KB. Big one: 1000x468  48 KB

По началу корпус кажется каким-то технически сложным, но чем дальше его разбираешь, то больше понимаешь, что все просто и продумано. Основа корпуса – это стальная рама, которая изготовлена из достаточно толстого металла.

Производитель не указывает толщину, но она явно больше чем у любого AeroCool или Fractal Design. Рама состоит из нескольких элементов, которые соединяются заклепками. Соединения надежные и конструкция очень жесткая. Ничего не люфтит и не дребезжит.

Снизу видно, что корпус как будто установлен на полозья от санок.

450x270  29 KB. Big one: 1000x601  119 KB

На самом деле это такие большие пластиковые ножки, которые растянулись вдоль всего корпуса. Они приподнимают его от опорной поверхности на 33 мм. Внизу образуется полость, для свободного доступа воздуха. Для защиты от пыли предусмотрена специальная пластиковая рамка с сеточкой. Ячейки у этой сетки очень мелкие, поэтому пыль она будет задерживать эффективно. Она легко выдвигается прямо спереди в нижней части панели. Ее можно легко обслуживать: мыть, чистить, пылесосить.

Еще на этих ножках приклеены четыре резиновые пластинки, чтобы корпус не скользил по гладкой поверхности, стоял ровно и хоть как-то гасились колебания.

450x267  14 KB. Big one: 1000x593  59 KB

Обратите внимание на то, что они не просто наклеены сверху, а для них предусмотрены специальные углубления. Переместимся наверх. Здесь большую площадь занимает вентиляционная решетка. Она также предназначена для свободного прохождения воздуха.

450x275  28 KB. Big one: 1000x612  127 KB

Снимается она тоже достаточно просто. Сзади есть небольшой фиксатор, который легко нажимается и панель сдвигается назад, после чего вынимается.

300x194  7 KB. Big one: 1000x645  68 KB 300x194  9 KB. Big one: 1000x645  70 KB

Конструкция простая. Пластиковый каркас, стальная сетка и мелкая матерчатая сетка. Последняя расположена сразу после стальной. Пластиковый каркас здесь серьезнее потому, что это все же верх корпуса и на него могут что-то поставить. Да, понятно, что есть этот ремень, но его же можно снять, если корпус не планируется перемещать.

Под панелью видна стальная рамка, к которой осуществляется крепление вентиляторов или радиатора СЖО. Еще сверху находятся разъемы и кнопки.

450x222  16 KB. Big one: 1000x493  68 KB

Среди них мы видим четыре USB 3.0, один USB 3.1 Type-C, кнопки Power, Reset и два переключателя. Есть еще два разъема: один для подключения наушников, а другой для микрофона. Один переключатель управляет подсветкой, а другой вентиляторами. Оба оборудованы индикацией режима. Тот, что управляет подсветкой реализован не так просто. У него множество режимов, а переключаются они не очень очевидно, поэтому лучше обратиться к инструкции.

450x443  35 KB

Переходим к передней панели корпуса. Она изготовлена из стекла и так просто не снимается. Вынимается легко только очередной пылевой фильтр. Для этого надо просто потянуть за выступ на нем.

450x277  22 KB. Big one: 1000x615  88 KB

Очередной пылесборник также состоит из пластикового каркаса и мелкой матерчатой сеточки. На переднем стекле присутствует узор, логотип ROG и надпись внизу Republic Of Gamers. Все это подсвечивается достаточно хитрым способом потому, что за стеклом ничего нет, а сами элементы просто матовые участки на прозрачном стекле.

По бокам находятся две массивные алюминиевые стойки, почти как сверху. Визуально они образуют одну конструкцию, но между ними есть пластиковая деталь, которая позволяет связать их вместе, чтобы был какой-то переход без больших щелей и зазоров. Получилось все достаточно органично.

По ту сторону стекла мы можем видеть секцию из трех вентиляторов. Четвертый точно такой же, он находится на задней стенке.

450x214  21 KB. Big one: 1000x475  79 KB

Обычные скучные вентиляторы. Нет подсветки или чего-то интересного. К тому же они трех-контактные и ШИМ управления в них нет. Производитель просто поставил свое дополнительное устройство, которое позволяет осуществлять два режима работы: 1400 об/мин и 900 об/мин. Управление осуществляется кнопкой сверху. Это, конечно, удобно, но хотелось бы более плавной регулировки.

450x429  29 KB. Big one: 1000x954  114 KB

Несмотря на простоту вентиляторов, сразу заметно, что сделаны они хорошо и качественно. В ушках креплений предусмотрены специальные резиновые площадки, которые должны гасить колебания. С передней панелью разобрались, теперь надо обратиться к задней стенке. Тут все тоже кажется привычным, но на самом деле есть один момент.

450x309  32 KB. Big one: 1000x686  110 KB

Мне он показался скорее неприятным, да и многим, наверное, покажется также. Все дело заключается в этой панели, для вертикальной установки видеокарты. Начнем с того, что она крепится четырьмя винтами снаружи и углубляется внутрь. Ее внутренняя панель получается заподлицо со стенкой, где находятся задние панели карт расширения.

450x327  27 KB. Big one: 1000x727  108 KB

Поскольку деталь получается, как бы, вогнутой внутрь, то она своим корпусам перекрывает доступ к винтам фиксации карт расширения. От этого ига избавлены только два верхних слота, там используются барашки для крепежа, а вместе этой планки – винты. Соответственно, для установки устройств в третий слот и ниже панель придется снимать, а это чревато дополнительными манипуляциями. Производитель этого не скрывает и прямо в инструкции указывает, что придется попотеть.

450x528  36 KB

Вертикально можно установить две видеокарты, о чем производитель уже сообщал. Для второго устройства предусмотрена специальная пластина, которая поставляется в комплекте и вставляется вместо заглушек для карт расширения. Вся процедура отображается в инструкции.

350x450  31 KB

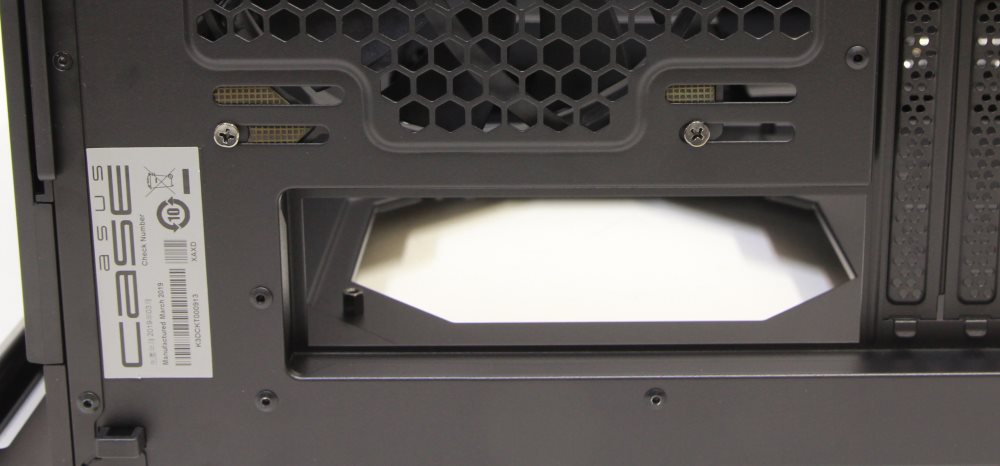

Внизу находится привычная рамка для установки блока питания. Сначала он монтируется в рамку, а затем рамка крепится к корпусу двумя барашками.

450x200  14 KB. Big one: 1000x445  50 KB

Сверху находится отверстие для установки заглушки задней панели материнской платы.

450x210  15 KB. Big one: 1000x466  54 KB

Внутри корпуса все выглядит хорошо и аккуратно. В правой части можно заметить многофункциональный кожух с двумя спицами. На них находятся две пластиковые детали, которые должны поддерживать длинную и тяжелую видеокарту.

450x326  23 KB. Big one: 1000x725  80 KB

Внизу находятся еще два кожуха, которые демонтируются поочередно. Сначала снимается правый, а потом левый. Правый крепится одним винтом тут же внутри, прямо вниз к полу и еще одним винтом сзади, со стороны правой боковой панели.

450x316  20 KB. Big one: 1000x703  74 KB

На этом кожухе можно заметить множество надписей на различных языках. Чтобы его демонтировать необходимо открутить винты и сдвинуть его влево потому, что он еще фиксируется пазом. Еще один кожух закрывает блок питания и его кабели. В нем есть прозрачное пластиковое окошко и прорезь с резиновой шторкой, для кабелей.

450x274  16 KB. Big one: 1000x608  54 KB

Он также фиксируется одним винтом вниз к полу, а сзади уже двумя винтами и пазом. Кроме этого, его невозможно демонтировать, не сняв сначала правый. А еще под этими двумя кожухами скрывается корзина для жестких дисков размера 3,5”. Понятно, что так просто диск тут не поменять.

450x410  28 KB. Big one: 1000x912  99 KB

Корзина обычная, с пластиковыми салазками. Ее можно сместить как влево, так и вправо. Мне показалось, что лучше именно вправо до упора. Знакомый механизм установки жестких дисков.

450x349  18 KB. Big one: 1000x775  49 KB

Столкнувшись с таким в корпусе MSI MPG Sekira 500X, я проклял все на свете и в первую очередь разработчиков этого чуда. Здесь в этом не было необходимости потому, что диск я поставил за 5 секунд. А еще эти салазки четко фиксируются в корзине.

300x231  15 KB. Big one: 1000x769  107 KB 300x231  13 KB. Big one: 1000x769  92 KB

Теперь осталось разобраться с правой боковиной. Именно там осуществляется основная разводка.

450x324  24 KB. Big one: 1000x719  92 KB

Для кабелей предусмотрены стяжки на липучках и еще обычные пластиковые стяжки. Все провода аккуратно уложены в жгут и мне не хотелось их потрошить. Коннекторов очень много. Есть даже два дополнительного питания SATA.

450x314  19 KB. Big one: 1000x698  62 KB

Один предназначен для подсветки, а другой для хаба вентиляторов, который находится здесь же, но немного выше.

450x301  28 KB. Big one: 1000x669  102 KB

К нему подключаются обычные трех-контактные вентиляторы до шести штук. Еще здесь есть специальные монтажные пластины для установки накопителей размера 2,5”.

450x358  24 KB. Big one: 1000x796  115 KB

Их четыре штуки. Еще я забыл упомянуть один важный момент. Стекло боковых панелей соприкасается не напрямую с рамой, а через специальные тонкие резиновые полоски, которые препятствуют засасыванию воздуха через щели и не передают вибрации на стекло.

Тестовый стенд

Тестирование корпуса ASUS ROG STRIX HELIOS проводилось со следующими компонентами:

  • Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Maximus XI Formula, версия BIOS 0903;
  • Память: 2 x 8 Гб A-Data XPG Spectrix D80 DDR4-4133;
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • HDD 2.5”;
  • HDD 3.5”;
  • Блок питания: AeroCool Hero 775 Вт.

Сборка системы

Сборка осуществляется легко и просто, поскольку подлезть можно ко всему в любой момент. Даже после того как материнская плата смонтирована, можно подключить любой коннектор, снять/поставить систему охлаждения, модули оперативной памяти и любое дополнительное устройство. Свободного места много, поэтому даже с радиаторами СЖО его будет предостаточно.

450x372  34 KB. Big one: 1000x827  121 KB

Единственная проблема – сборка получилась «колхозной». Дело в том, что у блока питания оказались слишком короткие провода для этого корпуса. В итоге кабель для дополнительного питания процессора пришлось пустить внутри, а не сзади. Также поступил с видеокартой, но тут терять уже было нечего, и я действовал как проще. Зато сзади красота.

431x450  27 KB. Big one: 957x1000  103 KB

Думаю, пора уже собирать и запускать систему. Посмотрим, что вышло.

В финале было даже жалко вынимать материнскую плату из корпуса, ведь она была там как родная.

Результаты тестов

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать процессор и видеокарту по отдельности. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было проверено несколько вариантов использования штатных вентиляторов ASUS ROG Strix Helios и проведено сравнение корпуса с открытым стендом. Температура в помещении – 22°C, фоновый уровень шума – 28.1 дБ.

  • Открытый стенд (ОС);
  • Все вентиляторы на 140 мм (минимальная скорость);
  • Все вентиляторы на 140 мм (максимальная скорость);
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Температура, °C

Температура CPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура HDD
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

ROG Strix Riser Cable

Я частенько жалуюсь производителям на то, что если они предусматривают в своих моделях возможность установки видеокарты вертикально, то должен быть соответствующий аксессуар-райзер, который был бы оборудован специальным креплением для конкретной модели корпуса.

И что интересно, в компании ASUS мне возразили, что такое устройство у них есть, но оно не поставляется в комплекте с корпусом, а продается отдельно. Самое главное – такой райзер существует, он-то и стал объектом дополнения.

Начнем с упаковки. Перед нами крупная, но тонкая цветная коробка. Она изготовлена из плотного картона.

450x353  18 KB. Big one: 1000x784  61 KB

Все выполнено в стиле линейки ROG Strix. Черный фон, светящаяся эмблема ROG в центре, вверху один маленький логотип и надпись Republic Of Gamers. Посередине находится изображение устройства, не в полную величину, но пропорционально.

В самом низу приведено название ROG Strix Riser Cable. Ниже указано, что устройство выполнено согласно запатентованной технологии SafeSlot PCI-e, суть которой сводится к обрамлению металлической рамкой.

450x353  21 KB. Big one: 1000x784  78 KB

С обратной стороны размещено описание используемых технических решений. Присутствуют картинки, схематические изображения и описание каждой технологии на английском языке.

После открытия коробки нужно выдвинуть картонный лоток.

450x337  21 KB. Big one: 1000x748  65 KB

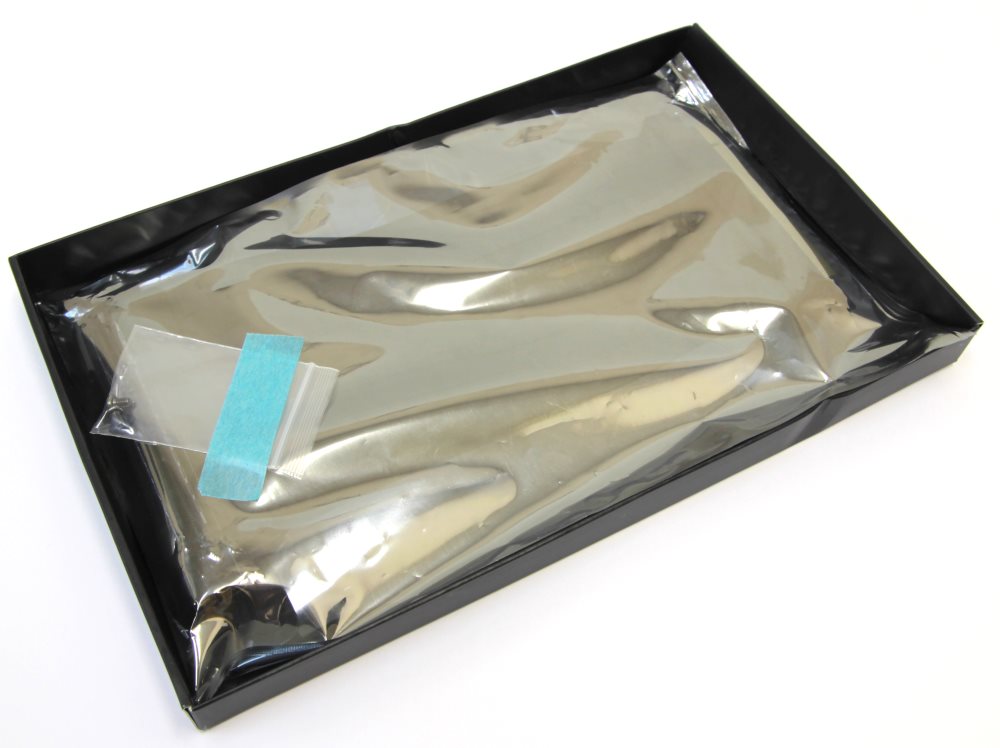

В нем лежит само устройство, упакованное дополнительно в антистатический пакет. Пакет запаян, а не заклеен, поэтому незаметно вскрыть его не получится.

450x355  16 KB. Big one: 1000x789  54 KB

С обеих сторон к большому пакету приклеены маленькие, где скрыты элементы крепежа. В одном из них втулки, в другом – винты. Напомню, что этот райзер предназначен для установки в корпус ASUS Strix Helios. Подойдет ли он еще к какому-нибудь? На этот счет информации нет.

Открываем пакет и достаем устройство.

450x304  14 KB. Big one: 1000x676  46 KB

Традиционно качество изготовления находится на высоком уровне. Все сделано ровно и аккуратно. Основные материалы - это пластик и металл. На концах расположены коннектор и слот, а в середине длинный (240 мм) гибкий кабель, состоящий из семи независимых лент.

450x315  13 KB. Big one: 1000x700  45 KB

Эти ленты хоть и гибкие, но очень упругие, приблизительно как банковская карта. Возникает такое ощущение, что кабель можно сломать. Я нарочно это не проверял, но после изгиба лента не принимает исходного состояния.

Коннектор в месте соединения запаян в пластик, который украшен логотипом и надписью Republic Of Gamers.

300x115  6 KB. Big one: 1000x384  48 KB 300x115  6 KB. Big one: 1000x384  54 KB

Слот сделан по схожей схеме, однако с его обратной стороны присутствует матерчатая липкая лента. Возможно, она закрывает какие-то контакты или используется как дополнительная изоляция.

300x125  7 KB. Big one: 1000x417  56 KB 300x125  5 KB. Big one: 1000x417  32 KB

А еще у слота стальное обрамление и надежный фиксатор с широкими крепкими лапками. Жаль, не хватает подсветки.

Процесс монтажа начинается с установки втулок в отверстия в корпусе.

450x273  20 KB. Big one: 1000x606  80 KB

Далее коннектор вставляется в слот PCI-e x16, а слот прикручивается к втулкам винтами, которые входят в комплект поставки райзера.

450x337  25 KB. Big one: 1000x748  91 KB

После того, как конструкция смонтирована, можно устанавливать видеокарту.

450x371  34 KB. Big one: 1000x824  123 KB

Еще раз напомню, что в корпусе ASUS Strix Helios можно установить сразу две видеокарты с двухслотовым охлаждением вертикально. Такое решение идеально подходит для тяжелых видеокарт, а еще она позволяет улучшить вентиляцию видеокарты.

450x278  23 KB. Big one: 1000x617  94 KB

Компания ASUS в очередной раз доказала, что не оставляет своих клиентов наедине с их проблемами, а предлагает готовые решения, включая различные аксессуары для своей продукции.

Единственный недостаток – распространение. Купить аксессуары у нас в стране практически невозможно. Приходится заказывать различные китайские поделки и «колхозить» напильником, ломом, молотком (нужное подчеркнуть), чтобы подогнать в размер.

Заключение

Получился красивый, хороший и качественный корпус, но очень уж большой и тяжелый. Он предназначен для создания производительных игровых или рабочих станций, где упор сделан на максимальные возможности охлаждения и защиту от пыли. Для поддержки накопителей размера 3.5" предусмотрена всего одна корзина, куда можно поставить только два таких диска. Немногим лучше обстоят дела с установкой накопителей формата 2.5". Таких можно поставить четыре или шесть, если задействовать корзину для дисков размера 3.5". Для такого огромного корпуса – скромно.

К явным достоинствам ASUS ROG Strix Helios следует отнести высокое качество изготовления, отличный внешний вид и внимание к мелочам. Это уплотнительные резинки, пылевые фильтры, которые легко снимаются, переключение режимов подсветки и работы вентиляторов, а также эргономика. По последней части есть небольшое нарекание. Оно заключается в сложной установке жестких дисков размера 3.5". К плюсам можно отнести относительно толстый металл, хорошую краску и применение алюминия. И очень удачно обыгран элемент с ремнем, которым удобно пользоваться, когда работаешь с корпусом.

В целом корпус оставил только положительные впечатления и при его сравнении с аналогичными моделями других производителей стоит отметить, что у ASUS все получилось очень хорошо. Кого-то может не устроить то, что вентиляторы без подсветки, и то, что их могло бы быть больше. Что касается подсветки, то она все же есть, поскольку светятся элементы на переднем стекле, и они блестяще синхронизируются с материнской платой, для чего предусмотрен специальный режим.

Однако и без синхронизации собственных режимов много. Могли бы еще вентиляторы сверху добавить, но в компании решили, что подобным дооснащением будет заниматься сам покупатель, и скорее всего он просто разместит сверху радиатор СЖО с собственными вертушками. И хотелось бы больше режимов управления оборотами вентиляторов.

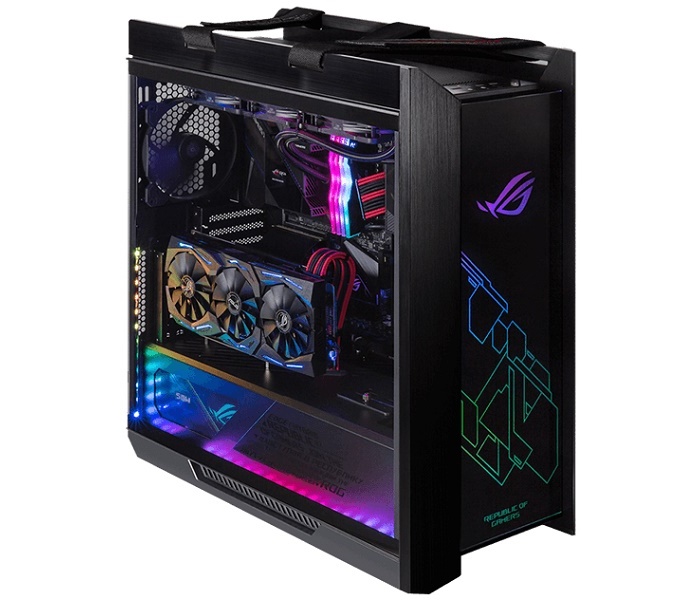

Если кратко подвести итог, то ASUS ROG Strix Helios – это большой, тяжелый, красивый, функциональный, вместительный и качественный корпус с ценой под стать. Справедливости ради хочу добавить, что это действительно лучший корпус из устройств такого формата, что мне довелось тестировать.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленный на тестирование корпус ASUS ROG Strix Helios.

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 4.0 из 5
голосов: 38

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
