Обзор и тестирование материнской платы ASUS ProArt Z490-Creator 10G

Оглавление

Вступление

Нельзя сказать, что новой платформе Intel LGA 1200 удалось наделать много шума. Скорее все прошло тихо и гладко, да и сам анонс не был громким. Во многом это объясняется тем, что порадовать поклонников особо нечем, кроме добавления еще двух ядер к топовой модели процессора. На данный момент самая производительная модификация – Core i9-10900K (десять ядер, базовая частота 3.7 ГГц).

Традиционно были представлены новые процессорный разъем и чипсет, но я не могу сказать, что произошла революция или эволюция. Ничего нового по сути не появилось. Конечно, были анонсированы определенные улучшения и новые технические решения, но они не лежат на поверхности и в них еще нужно вникнуть. Для большинства пользователей функциональные возможности чипсета Intel Z490 равны предыдущему Z390, и это выглядит странно.

реклама

Я уже неоднократно тестировал модели на базе Intel X299 и в его третье пришествие на рынок отмечал, что производителям материнских плат будет все сложнее их продавать, ведь с момента появления ничего толком не поменялось и нельзя несколько раз подряд покупать одно и то же. Сомнительно рассчитывать, что кто-то ждал выхода системной платы для устаревающей и дорогой платформы. Производителей винить в этом глупо, они подчиняются законам рынка и иногда оказываются заложниками ситуации. Аналогично получилось с новой платформой LGA 1200. Пусть она только вышла, но принципиально нового ничего нет. Мне сложно представить, на что делает упор Intel, возможно, по ходу тестирования дойдет.

Маркетинговые подразделения крупных фирм-производителей материнских плат тоже понимают сложившуюся ситуацию и будут пытаться заработать на ней. Самое очевидное – повернуться к покупателю лицом и выпустить на рынок то, что все хотят видеть или, напротив, нечто новое и уникальное, то, чего не было раньше, но отлично смотрится по характеристикам и новым техническим возможностям.

Уж где как не в компании ASUS знают, что предложить пользователю. Ведь девиз компании: «В поисках невероятного», а значит опять будет что-то необыкновенное или интересное. Даже при отсутствии чего-то нового в самой платформе, производитель всегда предлагает свежие технические решения, если не новую линейку продукции, ведь это самый беспроигрышный вариант.

Подобная линейка уже существовала, но ее решили дополнить моделью, которая никак не относится к серверному сегменту. Она называется ProArt. Все материнские платы, представленные в ней, носят название Pro WS, что указывает на их позиционирование – WorkStation. И совсем недавно была представлена модель ASUS ProArt Z490-Creator 10G, предназначенная для творческих людей и создания универсальной рабочей станции.

450x390  30 KB. Big one: 920x797  105 KB

Нечто похожее мы уже видели у других производителей на других чипсетах, а теперь выясним, как это реализовано разработчиками ASUS.

анонсы и реклама

Упаковка и комплектация

У каждой линейки продукции в модельном ряду компании есть свои упаковка и неповторимый стиль оформления. Возможно, я ошибаюсь, но с учетом названия ProArt внешне коробку новинки нельзя назвать произведением искусства. Она выглядит одновременно просто и необычно.

450x355  19 KB. Big one: 1000x789  62 KB

Коробка изготовлена из плотного картона, она средних размеров и не очень тяжелая, ручки для переноски не предусмотрено. Внешний вид ничем не напоминает продукцию ASUS, и если убрать логотипы компании, может показаться, что это какой-то новый премиальный бренд. Очень минималистический дизайн, но благодаря черному фону и золотистым элементам в виде символов и узоров внешний вид лишь интригует.

450x362  26 KB. Big one: 1000x804  95 KB

Открывается коробка тоже не совсем обычно. Она просто поднимается вверх, но боковины верхней крышки оказываются снаружи, а не внутри.

реклама

На передней крышке огромными золотистыми буквами обозначено название линейки. Сразу это понять сложно, ведь буквы переплетаются друг с другом, но поскольку название продублировано неоднократно, то можно понять, что это надпись ProArt.

450x358  22 KB. Big one: 1000x796  82 KB

Прямо сверху находится прямоугольная вставка, большую часть которой занимает наименование модели. Еще выше есть полоса золотистого цвета и уже черными буквами там указано ASUS ProArt.

Ниже названия модели «ASUS ProArt Z490-Creator 10G» проходит полоса, под которой расположено несколько значков. Обычно их размещают в самом низу, здесь же они идут посередине. Как ни странно, предусмотрена поддержка лишь CrossFireX.

450x356  36 KB. Big one: 1000x792  145 KB

С обратной стороны все просто и лаконично. Основную часть занимает схематичное изображение материнской платы, по бокам от него есть сноски, которые составляют подробную спецификацию устройства. Сверху указано наименование модели, снизу размещены четыре вставки с описанием ключевых технических решений. Среди них: порты Thunderbolt 3, отдельный сетевой адаптер 10G и интеллектуальный разгон.

С этой функцией я познакомился уже давно, и она неплохо себя зарекомендовала. Такой разгон не означает, что после нажатия кнопки активируется нейросеть и компьютер половину дня будет подбирать оптимальные параметры. Все дело в хороших алгоритмах, которые анализируют возможности системы охлаждения и учитывают возможность работы каждого отдельного ядра на максимальной тактовой частоте режима Turbo Boost. Обязательно протестирую этот режим и посмотрю, насколько стало лучше или хуже.

А пока откроем коробку ASUS ProArt Z490-Creator 10G и заглянем внутрь.

450x289  24 KB. Big one: 1000x642  85 KB

Сверху в черном картонном лотке лежит сама материнская плата, которая по традиции дополнительно упакована в антистатический пакет.

450x285  13 KB. Big one: 1000x633  48 KB

После изъятия лотка мы обнаруживаем еще один отсек, который образует картонный разделитель. Справа размещены информационные носители, а слева – крышка.

450x292  20 KB. Big one: 1000x649  72 KB

Можно поднять ее, а можно убрать этот картонный модуль и увидеть, что на дне упаковки скрывается оставшийся комплект поставки. Он характерен не для бюджетной платы, а для среднего или даже топ-уровня.

450x312  26 KB. Big one: 990x686  92 KB

Информационная составляющая представлена следующим набором:

450x280  15 KB. Big one: 1000x623  55 KB
  • User Guide (руководство пользователя);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем.

реклама



Негусто. Можно было положить наклейку или диск заменить на USB-накопитель, поскольку в современном компьютере этот диск уже не актуален.

Вот такие аксессуары находятся в комплекте.

450x269  24 KB. Big one: 1000x597  88 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Два комплекта креплений для накопителей M.2;
  • Один комплект крепления для вентилятора;
  • Кабель Display Port;
  • Самоклеящаяся площадка для SSD M.2 накопителей;
  • Сетевой адаптер 10G;
  • Заглушка на заднюю панель.

Комплект интересный и немного шокирующий. В нем есть некоторые вещи, которых я не встречал раньше. Поэтому их надо изучить детальнее и понять, зачем они нужны.

Хорошо хоть понятно, для чего нужна заглушка задней панели. Однако этот элемент на дорогих устройствах уже установлен на плату штатно. А самоклеящаяся площадка пригодится для нормальной установки одностороннего SSD M.2 накопителя.

реклама

450x238  22 KB. Big one: 826x436  65 KB

Изначально на плате уже есть резиновый кубик, но он подходит для накопителей с двухсторонним расположением микросхем, а для односторонних SSD его надо немного нарастить. Для этих целей и служит дополнительная площадка. Предусмотрена и специальная планка для крепления небольшого вентилятора.

441x450  38 KB. Big one: 835x852  107 KB

Самого вентилятора в комплекте нет и придется приобретать его отдельно. В инструкции указано, что можно устанавливать устройство 40 х 40 мм или 50 х 50 мм. Производитель рекомендует его использовать в случае разгона. Тем самым нам намекают, что околосокетное пространство надо чем-то продувать, но для этого нужен вентилятор.

Кабель Display Port - Display Port необходим для передачи видеосигнала от видеокарты на интерфейс Thunderbolt 3. И еще мы совсем забыли о сетевом адаптере, который поставляется совместно с материнской платой. Именно ему она обязана приставкой 10G – он обеспечивает стандарт Ethernet 10GBase-T.

реклама

300x208  9 KB. Big one: 1000x694  55 KB 300x208  11 KB. Big one: 1000x694  66 KB

На самом деле такие контроллеры уже давно распаивают на различных материнских платах. Мне, к примеру, он встречался на ASRock Fatal1ty X299 Professional Gaming i9. Там был установлен чип Aquantia AQtion AQC107.

В данном случае карта называется Hyper 10G LAN Card, однако основывается она на той же самой микросхеме.

450x351  21 KB. Big one: 1000x780  72 KB

На мой взгляд, отдельное устройство – это не всегда удобно. Гораздо комфортнее, когда сетевой контроллер распаян уже на материнской плате, а разъем выведен на заднюю панель. Здесь, видимо, были причины для такой реализации.

реклама

Дизайн и особенности платы

Материнская плата ASUS выглядит просто. Дело в том, что многие, и я в том числе, привыкли видеть нечто необычное и современное. Тут же наблюдается возвращение к истокам.

Перед нами классика, включающая радиатор на месте северного моста, которого уже нигде нет. Смотрится все строго и лаконично, без всяких спецэффектов в виде RGB-подсветки, что странно для такого современного устройства. Больше всего меня удивили какие-то нераспаянные контроллеры в нескольких местах на печатной плате. Это тоже своего рода флэшбэк из того времени, когда было несколько модификаций на одной печатной плате.

Форм-фактор и габариты ASUS ProArt Z490-Creator 10G классические. Это обыкновенный ATX формат с габаритами 305 х 244 мм.

450x400  34 KB. Big one: 1000x888  133 KB

реклама

Материнская плата достаточно тяжелая, поскольку на ней присутствует несколько радиаторов. Поверхность платы черная матовая, принтов нет, есть только надписи. Сама плата не очень тонкая и жесткая, и практически не гнется. Внешне модель ничем не напоминает премиальные версии и смотрится упрощенно.

450x400  34 KB. Big one: 1000x888  137 KB

С обратной стороны элементов практически нет. Не видно и никаких пластин для защиты или теплоотвода. Та, что используется для крепления сокета, не учитывается. Принтов тоже никаких нет, отсутствуют и светодиоды подсветки.

450x356  30 KB. Big one: 1000x791  114 KB

Питание на материнскую плату подается через основной и два дополнительных коннектора ATX по схеме 24+8.

300x130  10 KB. Big one: 1000x436  63 KB 300x130  21 KB. Big one: 1000x436  74 KB

реклама

Дополнительный коннектор питания расположен не очень удобно, в собранной системе его подключить практически невозможно. TDP процессоров в конструктиве LGA 1200 заявлен на уровне 125 Вт. Если заниматься разгоном, то дополнительное питание не помешает, но тут только один восьмиконтактный разъем – маловато будет.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. С одной стороны используются фиксаторы, с другой – защелки. Чтобы активировать двухканальный режим, нужно установить две планки в слоты через один. Рядом есть надпись, которая обозначает очередность установки.

450x161  22 KB. Big one: 1000x358  85 KB

Заполнять рекомендуется, начиная c левого края платы. Производителем заявлена поддержка режимов работы DDR4 2133, 2400, 2666, 2800 (2933, 3000, 3200, 3300, 3333, 3400, 3466, 3600, 3733, 3800, 4000, 4200, 4400, 4600, 4800 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Максимально допустимый объем составляет 128 Гбайт и достигается путем установки четырех модулей по 32 Гбайт. Такие модули появились давно, но по-прежнему дороги, да и характеристики их оставляют желать лучшего.

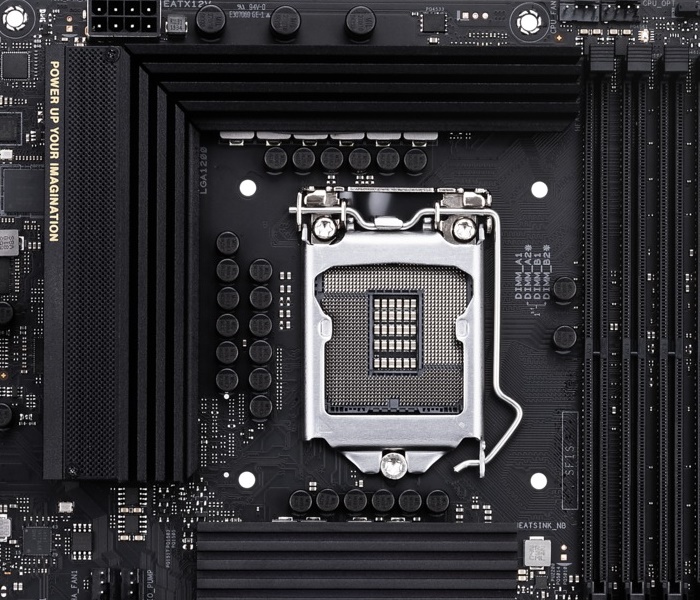

В подсистеме питания процессора мы видим 12+2 фазы, а точнее канала. Они находятся сверху и сбоку от сокета. Снизу есть 2+2 фазы Vccsa и Vccio.

450x382  50 KB. Big one: 1000x848  177 KB

Драйверов и удвоителей нет. На каждый канал приходится по одной супер ферритовой катушке и одной транзисторной сборке ON Semiconductor NCP302045. Они способны работать со средней нагрузкой 45 А и обеспечивать пиковую 75 А. Драйвера интегрированы в сборку.

450x284  27 KB. Big one: 1000x632  106 KB

Питание обеспечивает ШИМ-контроллер Digi+ VRM EPU ASP1900B, который распаян сверху.

300x300  17 KB

Он так же, как транзисторные сборки, закрыт верхним радиатором. Всего в системе охлаждения подсистемы питания их три. Еще один расположен слева от сокета, а третий – снизу.

450x395  47 KB. Big one: 1000x877  169 KB

Все радиаторы изготовлены из алюминиевого сплава и окрашены в черный цвет. Ребра очень маленькие и больше напоминают выступы. Верхний и боковой торцуются друг с другом под углом 90°. Это значит, что у каждого радиатора торцующийся угол 45°.

300x241  10 KB. Big one: 1000x802  67 KB 300x241  11 KB. Big one: 1000x802  63 KB

Издалека это смотрится как монолитная деталь, и на самом деле трудно понять, почему нельзя было ее сделать такой. Видимо, производитель решил разграничить отвод тепла от бокового и верхнего радиаторов, но в итоге не совсем ясен смысл, ведь боковой греется сильнее и ему не помешала бы помощь. Ладно, все это превратности стиля, а он не всегда вяжется со здравым смыслом.

Крепление каждого радиатора осуществляется с обратной стороны при помощи двух винтов. В качестве термоинтерфейса используются терморезинки разной толщины. Все дело в том, что радиаторы частично опираются на катушки индуктивности и принимают тепло от них. На верхнем радиаторе резинка могла бы быть пошире, чтобы наверняка накрывать транзисторные сборки и ШИМ-контроллер.

Нижний радиатор, который отводит тепло от питающих фаз Vccsa и Vccio, не представляет собой что-то особенное. Это брусок алюминия, окрашенный в черный цвет. Вместо нормальных ребер снова видим канавки и бугорки. Крепление осуществляется жестко при помощи двух винтов с обратной стороны.

300x233  6 KB. Big one: 1000x776  35 KB 300x233  6 KB. Big one: 1000x776  34 KB

В качестве термоинтерфейса снова используется серая терморезинка толщиной около 1 мм. В нижней половине платы находятся еще два радиатора. Один из них предназначен для отвода тепла от SSD накопителя M.2.

450x238  29 KB. Big one: 1000x528  98 KB

Он крепится двумя винтами к стальным втулкам на плате. Радиатор также изготовлен из алюминиевого сплава и окрашен в черный цвет.

300x189  6 KB. Big one: 1000x631  34 KB 300x189  7 KB. Big one: 1000x631  49 KB

Для контакта с накопителем используется терморезинка, которая заклеена защитной пленкой. Еще один радиатор размещен на чипсете, он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

Сверху есть две декоративных пластины. Одна – золотистый квадратик с надписью ProArt, другая – сетчатое покрытие, оставшийся фрагмент – обычный радиатор с канавками и бугорками.

300x272  10 KB. Big one: 1000x907  65 KB 300x272  8 KB. Big one: 1000x907  45 KB

В качестве термоинтерфейса используется терморезинка толщиной около 2 мм. Крепление осуществляется при помощи двух винтов с обратной стороны жестко.

Под радиатором скрывается чипсет Intel Z490. Вы уже могли видеть его в других обзорах.

450x432  26 KB. Big one: 1000x961  111 KB

Характеристики его известны и мало чем отличаются от Intel Z390 по части интерфейсов. По сути добавили только поддержку Intel MAC 2.5G и Intel Wi-Fi 6. Про PCI-e Gen4 можно пока забыть. Возможно, поддержку завезут только в следующем поколении процессоров, но линии пойдут лишь на слоты PCI-e x16, которые обеспечиваются процессором.

Сам чипсет, как и Intel Z390, располагает 24-линиями PCI-e Gen3. Также он обеспечивает поддержку шести портов SATA 6 Гбит/с. Здесь они представлены в полном объеме и выведены вбок.

450x156  14 KB. Big one: 1000x346  47 KB

Выше находится одна колодка USB 3.2 Gen1 и одна USB 3.2 Gen2. Обе они обеспечиваются чипсетом, а не дополнительными контроллерами.

450x211  23 KB. Big one: 1000x468  76 KB

В правом нижнем углу присутствует разъем для подключения кнопок и индикаторов корпуса, а также спикерфона. Рядом находится батарейка, 4-pin разъем вентилятора и один коннектор ARGB.

450x317  27 KB. Big one: 1000x705  97 KB

Далее идут две колодки USB 2.0 для обеспечения работы четырех устройств. За ними влево следуют разъем Debug и перемычка ClrCMOS для сброса BIOS.

450x179  24 KB. Big one: 1000x398  89 KB

Следом по нижнему краю идет разъем для подключения обычных RGB лент, еще один 4-pin разъем вентилятора, контакты подключения выносного термистора, колодка COM-порта и разъем для подключения передней аудиопанели.

450x189  24 KB. Big one: 1000x420  87 KB

Левую боковину платы занимает звуковой кодек. Он отделен от основной части платы полосой без слоев металлизации. Раньше производители материнских плат любили подсвечивать ее с обратной стороны, но теперь они отошли от этой практики.

450x186  22 KB. Big one: 1000x413  88 KB

В данном случае микросхема звукового кодека закрыта металлической декоративной крышкой с надписью Crystal Sound. На деле там скрывается Realtec ALC S1220A.

300x300  22 KB

Выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  23 KB

Рядом находится маленькая микросхема контроллера RGB подсветки ASUS Aura.

450x365  38 KB

Выше распаяна микросхема 2.5G сетевого контроллера Intel I255-V.

450x402  46 KB

За разъемами задней панели можно обнаружить микросхему Intel JHL7540, которая обеспечивает поддержку стандарта Thunderbolt 3.

300x300  18 KB

На этой плате мы видим пять слотов расширения – три PCI-e x16 и два PCI-e x1.

450x403  45 KB. Big one: 1000x895  171 KB

Два верхних слота PCI-e x16 обрамлены металлической рамкой. Они получают свои линии непосредственно от процессора, а точнее от встроенного в него контроллера PCI-e. Есть шанс, что в следующем поколении сменится версия шины PCI-e, но пока это Gen3.

Можно счесть, что первый и второй слоты PCI-e делят линии от процессора поровну и могут работать в сочетании x8 + x8. Однако при этом есть поддержка лишь CrossFire, а SLI поддерживается только теоретически потому, что сама плата не сертифицирована.

Все остальные слоты получают линии от чипсета. Нижний PCI-e x16 ограничен аппаратно до x4. Именно в него предполагается устанавливать комплектный сетевой адаптер.

Для установки накопителей типа M.2 предусмотрено два слота. Один закрывается радиатором, а второй нет.

450x243  32 KB. Big one: 1000x540  127 KB

Только верхний может работать в режиме SATA. Максимальный формат накопителей одинаков в обоих слотах и соответствует стандарту M.2 22110.

Что еще интересного есть на плате? Например, тут распаяна микросхема управления напряжением и частотами TPU. Это отдельный контроллер для автоматического разгона. Поэтому на плате присутствует функция интеллектуального разгона. Смысл заключается в том, что модель сама подбирает оптимальные значения частот и напряжения, ориентируясь на возможности системы охлаждения. Система самообучаема и корректирует режимы, исходя из мониторинга событий.

300x300  25 KB

Может быть, это не совсем искусственный интеллект, но какой-то алгоритм определенно есть, и он работает. Самое интересное, что в BIOS отображаются прогнозы и предсказания по частотам/напряжениям в разных режимах: с AVX и без.

Над основным разъемом питания ATX распаяны светодиоды – индикаторы этапов инициализации компонентов. Поскольку нет индикатора POST-кодов, это может оказаться палочкой-выручалочкой.

450x324  32 KB. Big one: 1000x720  115 KB

На задней панели размещены следующие интерфейсы.

450x191  22 KB. Big one: 1000x425  75 KB
  • Два разъема USB 3.2 Gen1;
  • Четыре разъема USB 3.2 Gen2;
  • Один разъем HDMI;
  • Два разъема USB Type-C Thunderbolt 3;
  • Два разъема Display Port IN для Thunderbolt;
  • Один 2.5G сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход.

Беспроводного модуля тут не предусмотрено.

Технические характеристики

Модель ASUS ProArt Z490-Creator 10G
Поддерживаемые процессоры 10-поколение Intel Core i5, i7, i9, Pentium Gold, Celeron в исполнении LGA 1200
Шина процессор-чипсет DMI 3.0 (8 GT/s)
Системная логика Intel Z490
Оперативная память 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 256 Гбайт при частоте 2133 / 2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 ( 3600 / 3733 / 3800 / 4000 / 4200 / 4400 /4600 / 4800 (разгон)) МГц
Слоты расширения 2 - PCI-e x16 Gen3 (х16+х0 или х8+х8);
1 - PCI-e x16 Gen3 (х4);
2 - PCI-e x1 Gen3
Поддержка Multi-GPU CrossFireX
Поддержка SATA/RAID 6 x SATA 6.0 Гбит/с портов – Intel Z490; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2 x PCI-e x4 Gen3 или SATA3 (есть ограничения с использованием SATA портов и линий PCI-e, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-e Да/Да
Сеть 1 х Aquinta AQC107C (внешний адаптер);
1 x Intel I225-V
Аудио Realtek S1220A– 8-канальный HD аудиокодек
USB 2.0 4 x USB 2.0 (Intel Z490)
USB 3.2 Gen1 2 + 2 x USB 3.2 Gen1 (Intel Z490)
USB 3.2 Gen2 4 + 1 x USB 3.2 Gen2 (Intel Z490);
2 x USB Type-C (Intel JHL7540)
Thunderbolt 3 2 x USB Type-C (Intel JHL7540)
Системный мониторинг Nuvoton NCT6798D
Питание материнской платы ATX 24-pin, 8-pin ATX 12V
Разъемы и кнопки задней панели 2 x USB 3.2 Gen1;
4 x USB 3.2 Gen2;
2 x USB Type-C Thunderbolt 3;
1 x RJ45;
5 x 3.5 мм Jack;
1 x Optical Audio Out;
2 х Display Port In;
1 x HDMI 1.4b
Размеры, мм 305 x 244
Форм-фактор ATX.

Возможности BIOS

Графическая оболочка системных плат ASUS длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать.

Визуальный стиль полностью соответствует линейке Prime, но меню переполнено обилием различных настроек. Есть даже пункт Tweaker’s Paradise, который обычно встречается только у моделей, заточенных на разгон.

Как и на любой обычной модели, здесь сначала попадаешь на страницу EZ Mode. Можно настроить стартовую страницу, а также есть вкладка избранных настроек, которые используются чаще всего.

Как уже отмечалось, есть функция интеллектуального разгона. Смысл заключается в том, что ASUS ProArt Z490-Creator 10G сама подбирает оптимальные значения частот и напряжений, ориентируясь на возможности системы охлаждения. Система самообучаема и корректирует режимы, исходя из мониторинга событий. Конечно же, никуда не делась очень удобная функция, сообщающая о внесенных изменениях прямо перед выходом из BIOS.

На данной платформе появилась возможность настройки частоты каждого отдельного ядра, а также включения технологии Hyper Threading также поядерно. В первом случае все понятно: можно гибко настроить частоту каждого ядра независимо от прочих, а вот зачем нужна другая функция?

Тестовый стенд

Тестирование материнской платы ASUS ProArt Z490-Creator 10G проводилось в составе следующей конфигурации:

  • Процессор: Intel Core i9-10900K (3700 / 5300 МГц база/турбо);
  • Система охлаждения: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ProArt Z490-Creator 10G, версия BIOS 0403;
  • Память: 2 x 8 Гбайт DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: ASUS ROG Strix GeForce RTX 2070 Super 8Gb (1605 / 1800 / 14000 МГц (ядро/boost/память));
  • Накопитель: SSD M.2 Samsung 970 Evo 250 Гбайт;
  • Блок питания: AeroCool VX Plus 700 Вт.

Испытание платы и разгон

Ничего особо не поменялось, но платформа показалась мне немного сыроватой. Это несмотря на то, что вышли уже релизы драйверов и версия BIOS у платы была самая последняя из доступных. Всплывают какие-то мелкие баги. Понятно, что Windows лучше сразу ставить последней сборки, чтобы избежать проблем совместимости. Потом уже устанавливаются все драйвера, но у меня почему-то после перезагрузки постоянно слетал драйвер сетевого адаптера. Ясно, что это мелочь и скоро поправят, но впечатление не то.

Меню BIOS очень привычное, и я как будто даже не пересаживался с Coffee Lake и Cannon Lake. Установки все похожи, а новые функции в виде Hyper Threading на каждое ядро особо не приглянулись. Также не было потребности в настройке частоты для каждого ядра индивидуально.

439x450  37 KB. Big one: 975x1000  137 KB

В целом же все понравилось, основная настройка системы и ее разгон не вызвали никаких сложностей. Еще раз хочу отметить автоматический разгон потому, что он работает хорошо именно с психологической точки зрения. Пользователю всегда показывают на экране частоту в 5300 МГц, он доволен и счастлив.

Тесты тоже показывают прирост, и уже действительно может показаться, что руками лучше ничего не трогать, ибо все оптимально. Снаружи у платы никакой подсветки нет, поэтому смотреть не на что. Мигают только индикаторы запуска основных узлов, которые находятся чуть выше коннектора питания ATX.

Запускаем систему в штатном режиме и смотрим на утилиты. CPU-Z узнает процессор, но картинку показывает от Cannon Lake.

450x318  45 KB. Big one: 1206x851  281 KB

Будучи владельцем этого процессора я бы постоянно сидел и смотрел на частоту выше 5 ГГц даже в штатном режиме. По умолчанию система выставляет режим работы памяти DDR4-2133 при 15-15-15-36. В нагрузке картина особо не меняется.

450x298  43 KB. Big one: 1155x765  246 KB

Я решил сразу перейти к автоматическому разгону. Для этого достаточно нажать в BIOS две кнопки. Сначала выбрать режим Ai Optimized, а затем включить профиль XMP. При загрузке на экране сразу появляется надпись Overclocked 43%.

450x318  47 KB. Big one: 1206x851  293 KB

Начнем с того, что показатели сразу стали выше и теперь стабильно горит 5.3 ГГц. Тесты показывают, что производительность выросла, что заметно по многим приложениям, а не только в синтетике. Наверное, в данном случае это оптимальный режим, ведь и по питанию, и по температурам все находится в отличном состоянии.

450x298  42 KB. Big one: 1155x765  247 KB

AIDA64 корректно определяет процессор и тоже указывает значение частоты 5.3 ГГц.

450x278  35 KB. Big one: 931x575  130 KB

Далее я решил попробовать ручной режим, и это оказалось лишь немногим сложнее. Для начала надо понимать, вытянет ли система охлаждения то напряжение, которое указывает плата для работы на максимальной частоте в 5300 МГц. Мой кулер точно на это не способен. Скорее всего, для этого нужна серьезная СЖО. У меня обычный воздушный кулер, и ясно, что нужно будет снижать напряжение и частоту, чтобы все ядра работали на одном значении.

В идеале для каждого ядра можно подобрать свое максимальное напряжение и здесь есть поле для экспериментов. Я долго не подбирал, а практически сразу установил напряжение на ядрах и кэше 1.37 В, что с учетом просадок давало где-то 1.36 В. А оперативную память так и оставил на 1.4 В. Лимиты все снял.

Затем установил все множители на 51, кэш на 45, память на 4300 МГц с теми же таймингами и все отлично заработало.

450x446  60 KB. Big one: 809x801  179 KB

Может, это не самый лучший результат, но реально рабочий и без больших усилий или мощной системы охлаждения.

450x298  42 KB. Big one: 1155x765  246 KB

В таком режиме еще есть запас и кулер работает не на пределе, поэтому он мог бы подойти для повседневного использования. А теперь пора переходить к тестам.

Производительность и тепловой режим

Тестирование ASUS ProArt Z490-Creator 10G проводилось на открытом стенде при комнатной температуре 23°C в следующих режимах:

  • ASUS ProArt Z490-Creator 10G, Intel Core i9-10900K (3700 / 5300 МГц), память 2133 МГц, тайминги 15-15-15-43-2Т, ASUS ROG Strix GeForce RTX 2070 Super 8Gb;
  • ASUS ProArt Z490-Creator 10G, Intel Core i9-10900K @ 5300 МГц (авто), память 4133 МГц, тайминги 19-19-19-39-2Т, ASUS ROG Strix GeForce RTX 2070 Super 8Gb;
  • ASUS ProArt Z490-Creator 10G, Intel Core i9-10900K @ 5100 МГц (51 х 100), память 4300 МГц, тайминги 19-19-19-39-2Т, ASUS ROG Strix GeForce RTX 2070 Super 8Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 1909. По новому регламенту тестов производительности при обзоре материнских плат не предусматривается, но мне хотелось добавить результаты систем, которые тестировал раньше.

Intel Core i7-8700K:

450x310  46 KB. Big one: 1206x830  284 KB

Intel Core i7-9700K:

450x310  45 KB. Big one: 1206x830  285 KB

Intel Core i9-10900X:

450x310  45 KB. Big one: 1206x830  283 KB

AMD Ryzen 7 3700X:

450x310  45 KB. Big one: 1206x830  288 KB

AMD Ryzen 7 2700X:

450x310  46 KB. Big one: 1206x830  287 KB

Стоит подчеркнуть главное: результаты приведены не для сравнения, ведь эти процессоры не являются напрямую конкурентами этой модели ЦП. Все результаты приведены лишь в ознакомительных целях и не больше.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

Cinebench R20
CPU, cb


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

Winrar 5.90
Кбайт/с


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 7.0.0
М.2
450x323  41 KB

Посмотрим теперь на температуру радиаторов.

Температура верхнего радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

450x300  34 KB. Big one: 960x640  89 KB

Ясно, что температуры внутри плоховентилируемого корпуса будут выше.

450x300  33 KB. Big one: 960x640  89 KB

Встроенный звук

Звуковой кодек представлен микросхемой Realtek S1220A. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

450x154  21 KB. Big one: 608x208  38 KB

24 бит, 192 кГц

450x154  20 KB. Big one: 608x208  37 KB

Заключение

Материнская плата получилась интересная, но не для всех. Ее аудитория – профессионалы, которые используют компьютер как рабочую станцию. Под это заточен весь софт новинки и многие технические решения. Для этого оптимизированы все интерфейсы для связи с внешним миром – порты Thunderbolt 3 и два быстрых сетевых контроллера; хотя непонятно, почему второй нельзя было просто распаять на плате и вывести еще один RJ-45 на заднюю панель. Взамен сделали отдельную плату с Aquantia AQtion AQC107. А могли бы укомплектовать чем-то более интересным, например, Intel X550.

Беспроводного адаптера нет, а жаль, он был бы очень кстати и, думаю, не сильно сказался бы на стоимости. Еще один минус, на мой взгляд, это драйвера. К сожалению, они есть только для одной операционной системы – Windows 10. Скорее всего, проблема в том, что такое ограничение у чипсета, поэтому профессионалам, которые работают на других ОС, остается либо ждать, либо искать что-то другое.

В остальном ASUS ProArt Z490-Creator 10G хороша тем, что нет ничего лишнего, все продумано для удобной и комфортной настройки. Подсветки нет, но есть контроллер управления и выводы на тот случай, если кто-то решит ей воспользоваться. Отлично реализована функция умного разгона, которая подбирает оптимальные параметры, чтобы выжать из процессора максимум. На самом деле это возможно только в ручном режиме и с хорошим охлаждением потому, что это тот же Core i9-10900X, с которым я уже знаком. Отличия лишь на уровне серверного/настольного процессора и разных платформ. Плюсы LGA 2066 – это четыре канала памяти и большее число линий PCI-e, а у LGA 1200 выше частоты и, как следствие, вычислительная способность.

Успех новой материнской платы во многом зависит от цены и аналогичных решений конкурирующих фирм. Несмотря на то, что эта модель не для разгона и возможностей для него мало, я бы остановился на автоматическом режиме. Для ручного тут нет ни индикатора POST-кодов, ни специальных режимов типа Slow Mode или Retry. Нет кнопок включения устройства и сброса BIOS на самой плате, что осложняет разгон. А еще ограничивающим фактором выступает сама платформа и система охлаждения процессора. Подсистема питания выполнена хорошо и неплохо охлаждается двумя массивными радиаторами, но не следует забывать про один разъем 8-pin ATX.

Если коротко подвести итог, то ASUS ProArt Z490-Creator 10G предназначена для профессионалов, которые легко получат максимальный уровень производительности путем автоматического интеллектуального разгона системы. А поставляемый софт позволяет регулировать шум, температуру и оптимизировать сетевой трафик.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ProArt Z490-Creator 10G.

Оценитe материал
рейтинг: 3.7 из 5
голосов: 6

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
