Обзор и тестирование материнской платы MSI MEG Z490 Ace

Оглавление

Вступление

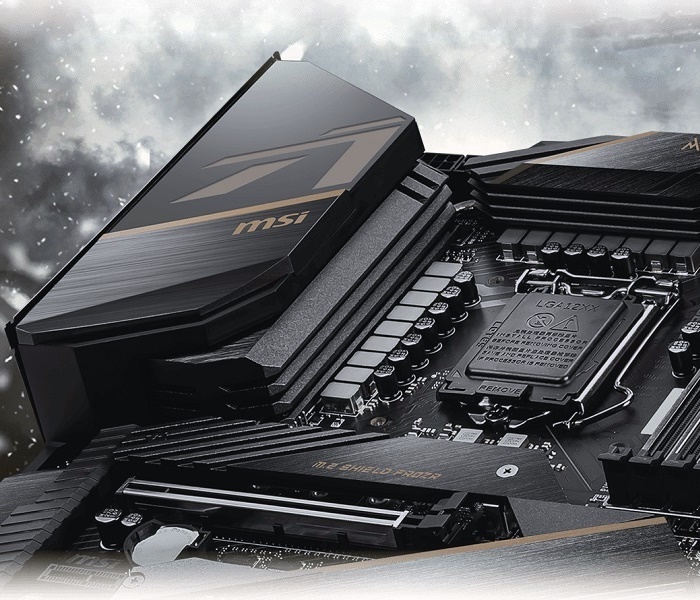

MSI MEG Z490 Ace – это предтоповая материнская плата серии MSI Enthusiast Gaming. Она предлагает практически максимальные возможности по более доступному ценнику, нежели у полноправных флагманских моделей. Поэтому вполне логично, что после выхода нового чипсета Intel Z490 такое решение может вызвать интерес энтузиастов.

реклама

Новинка оснащена улучшенной цифровой подсистемой питания с активной системой охлаждения VRM, получила передовые беспроводные технологии, отличилась скоростными портами, и чтобы обойти флагманские решения постаралась уместиться в рамках формата ATX. Проверим ее на прочность.

Технические характеристики MSI MEG Z490 Ace


Модель MSI MEG Z490 Ace
Сокет Intel LGA 1200
Поддерживаемые процессоры Supports 10 Gen Intel Core and Pentium Gold/Celeron Processors
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-4800 МГц (OC)
Слоты расширения 3 х PCIe 3.0 x16;
2 х PCIe 3.0 x1
Сетевые контроллеры Intel I219-V 1G LAN;
Realtek 8125B 2.5G LAN
Аудиокодек 7.1-канальный HD Audio Realtek ALC1220 + ESS SABRE9018Q2C
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 8-pin ATX 12V
Разъемы на задней панели 1 x Clear CMOS Button;
1 x Flash BIOS Button;
2 x USB 2.0;
1 x PS/2 Keyboard/Mouse Port;
2 x USB 3.2 Gen 1 (Type-A);
1 x 2.5G LAN;
1 x 1G LAN;
3 x USB 3.2 Gen 2 10Gbps (Type-A);
1 x USB 3.2 Gen 2x2 20Gbps (Type-C);
2 x Wi-Fi/Bluetooth Antenna Connectors;
5 x audio jacks;
1 x Optical S/PDIF-Out
Форм-фактор ATX

Внешний вид и особенности дизайна

Материнская плата MSI MEG Z490 Ace выполнена на черном шестислойном текстолите в форм-факторе ATX с габаритами 305 х 244 мм.

анонсы и реклама

Производитель называет новинку «Мастером игры», которая стремится превзойти прошлые игровые решения. Сочетание сильных сторон существующего арсенала MSI с инновационными технологиями приводят к MSI MEG Z490 Ace.

Новинка выделяется строгим дизайном с золотой окантовкой, идеально подогнанным к топовому корпусу MPG Sekira 500G.

366x450  123 KB. Big one: 1628x2000  1834 KB

С обратной стороны располагается декоративная пластина, выполняющая функцию «бэкплейта», и пара плоских радиаторов зоны VRM.

374x450  125 KB. Big one: 1664x2000  1780 KB

реклама

Модель MSI MEG Z490 Ace базируется на новом процессорном разъеме Intel LGA 1200, физически несовместимым с ЦП прошлых поколений. Поддерживаются все актуальные процессоры десятой серии Intel.

450x284  116 KB. Big one: 1500x946  845 KB

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133 / 2400 / 2666 / 2933 МГц в штатном режиме и в диапазоне 3000 – 4800 МГц при оверклокинге. Питание организовано по схеме «24 + 8 + 8» pin.

Производитель сгруппировал четыре коннектора для вентиляторов для удобства подключения систем охлаждения. Здесь же располагается светодиодная панель Ez Debug LED, позволяющая идентифицировать этапы прохождения POST, и точки замера напряжений V-Check, полезные при экстремальном оверклокинге.

450x278  91 KB. Big one: 1500x928  710 KB

Материнская плата оснащена одной колодкой для подключения внешних портов USB 3.2 и одним USB 3.2 Gen 2 Type-C. Для организации дисковой подсистемы предусмотрены шесть коннекторов SATA-III, развернутые на 90 градусов.

450x176  45 KB. Big one: 1500x587  322 KB

Внизу материнской платы располагаются различные интерфейсы и порты для подключения всевозможных устройств и оборудования.

Наиболее выделяются панель POSTCODE, кнопки включения и перезагрузки и переключатель подсветки: в любой момент сверкающую иллюминацию можно отключить.

450x265  74 KB. Big one: 1500x882  550 KB

Для расширения функциональности MSI MEG Z490 Ace снабжена пятью слотами расширения PCIe:

  • PCI Express 3.0 x16 с технологией Steel Armor;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x8 с технологией Steel Armor;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x8 с технологией Steel Armor.

Для построения конфигурации из нескольких видеокарт новинка поддерживает технологии AMD CrossFireX и NVIDIA SLI.

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1220 с использованием качественных аудиоконденсаторов Nichicon Fine Gold. Ему помогает ЦАП ESS Sabre S9018Q2C.

450x309  131 KB. Big one: 1500x1031  1008 KB

реклама



Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • Первый слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280 /22110;
  • Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280;
  • Третий слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4, 2242/ 2260 /2280.

Для удобства ориентирования на текстолите материнской платы есть разметка, какие линии и интерфейсы поддерживаются слотами M.2.

450x348  155 KB. Big one: 1500x1161  1377 KB

Каждый накопитель без исключения может быть установлен под фирменный радиатор M.2 Shield Frozr материнской платы, что позволит работать на повышенной скорости без перегрева.

450x184  40 KB. Big one: 1500x614  269 KB

реклама

MSI MEG Z490 Ace поддерживает подключение до восьми вентиляторов, разработчики сгруппировали коннекторы для удобного использования. Порты с пометкой SYS (системные) управляются исключительно в режиме DC, коннекторы помпы имеют PWM регулировку, а процессорный разъем поддерживает оба варианта и по умолчанию функционирует в режиме автоматического определения.

366x450  84 KB. Big one: 1628x2000  1083 KB

При детальном изучении конструкции выясняются конструктивные особенности новинки.

450x330  52 KB. Big one: 1500x1101  384 KB

Под основным декоративным элементом скрывается массивная система охлаждения.

реклама

450x251  76 KB. Big one: 1500x838  548 KB

Она представляет полноценный кулер из пары спаренных радиаторов с помощью тепловой трубки 6 мм и крохотного вентилятора.

450x147  28 KB. Big one: 1500x490  203 KB

Вентилятор расположен у основного радиатора на обдувание его ребер. Свежий воздух он получает через прорези на интерфейсной панели.

450x196  38 KB. Big one: 1500x654  263 KB

реклама

Перед нами модель PLA03010B12H производства Power Logic типоразмера 30 мм с PWM управлением и собственным алгоритмом работы.

450x166  24 KB. Big one: 1500x553  171 KB

По умолчанию активирован режим «Balance Mode». Для него характерна технология Zero Frozr, вентилятор вступает в работу при достижении температур мосфетов на отметке 65°C, что, забегая вперед, недостижимо даже при высоком разгоне Intel Core i5-10600K. Требуются более жесткие условия.

В микропрограммном обеспечении MSI MEG Z490 Ace пофиксили проблему ручного управления, что встречалась на Godlike, и вентилятор отлично слушается. Скорость вращения составляет 0 – 11500 об/мин, в пике уровень шума достигает 49.6 дБА: это громко и различимо в тихой комнате без игровой музыки. Но такие показатели недопустимы. В обычной среде «карлсон№ будет работать при оборотах 7600 об/мин, и в таком случае он не мешает работать.

450x250  37 KB. Big one: 732x408  40 KB

реклама

Оголенная печатная плата MSI MEG Z490 Ace во всей своей красе.

377x450  154 KB. Big one: 2095x2500  3142 KB

Подсистема питания насчитывает 17 фаз (16+1) и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера используется микросхема с маркировкой ISL69269 производства Intersil. В качестве сборок применены ISL99390 с максимальной силой тока 90 А. С обратной стороны расположены удвоители ISL6617A.

Благодаря такому тандему итоговая формула получается следующая: восемь фаз с удвоением отведены на CPU, одна – на SoC.

450x254  98 KB. Big one: 2000x1129  1274 KB

реклама

Напоследок изучим набор интерфейсов на панели ввода-вывода:

  • 1 x кнопка Clear CMOS;
  • 1 x кнопка Flash BIOS;
  • 1 x комбинированный порт PS/2;
  • 2 x USB 2.0;
  • 2 x USB 3.2 Gen 1 (Type-A);
  • 1 x 2.5G LAN;
  • 1 x 1G LAN;
  • 3 x USB 3.2 Gen 2 10Gbps (Type-A);
  • 1 x USB 3.2 Gen 2x2 20Gbps (Type-C);
  • 2 x Wi-Fi/Bluetooth Antenna Connectors;
  • 5 x audio jacks;
  • 1 x Optical S/PDIF-Out.

450x149  43 KB. Big one: 1500x498  307 KB

Упаковка и комплектация

MSI MEG Z490 Ace поставляется в большой картонной коробке с темной полиграфией. Производитель отметил основные достоинства продукта и выделил ключевые особенности. С обратной стороны приведены технические характеристики в отдельной таблице.

450x363  75 KB. Big one: 1500x1210  587 KB

Количество различных аксессуаров велико. Внутри располагается руководство пользователя, брошюры и буклеты, позолоченный стикер с логотипом компании, различные удлинители RGB подсветки, провода SATA и наклейки к ним, диск с драйверами и гайды.

450x295  68 KB. Big one: 2000x1315  674 KB

Возможности BIOS

Материнская плата MSI MEG Z490 Ace оснащена фирменным программным обеспечением MSI Click BIOS 5 с некоторыми нововведениями и дополнительными функциями, которые принадлежат старшей серии.. В частности, доработанное меню, управление вентилятором VRM, тонкие настройки питания, индикацию встроенных датчиков во вкладке Board Explorer.

450x337  162 KB. Big one: 1024x768  673 KB

150x112  14 KB. Big one: 1024x768  208 KB 150x112  17 KB. Big one: 1024x768  289 KB 150x112  13 KB. Big one: 1024x768  157 KB 150x112  23 KB. Big one: 1024x768  724 KB

Тестовый стенд

  • Материнская плата: MSI MEG Z490 Ace (Intel Z490, LGA1200);
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Noctua NH-U12A;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 1660 Super;
  • Накопители: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

450x424  92 KB. Big one: 2000x1883  1191 KB

Инструментарий и методика тестирования

В тестировании использовался процессор Intel Core i5-10600K.

На момент подготовки материала материнские платы проходили ежедневное тестирование производителями и получали актуальные обновления BIOS.

BIOS материнской платы MSI MEG Z490 Ace был обновлен до последней актуальной и доступной версии 116.

450x224  94 KB. Big one: 805x402  63 KB

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

450x224  82 KB. Big one: 806x402  49 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест MSI MEG Z490 Ace

В последней версии BIOS разработчики улучшили динамический разгон процессора, а точнее мне хочется сказать «сломали», но в лучшую сторону.

«Из коробки» поведение системы на материнской плате MSI MEG Z490 Ace с версией BIOS 116 следующее: CPU бустит до 4800 МГц по трем ядрам и до 4700 МГц – на все ядра, но в режиме стресс-теста с AVX для шести ядер средняя частота составляет 4500 МГц при автоматическом напряжении 1.2 В. Температура с кулером Noctua NH-U12A держится на отметке 64-66°C.

Потребление стенда без учета монитора составляет в простое 48 Вт, в выключенном состоянии 1,26 Вт, в LinX 0.9.5 достигает 179 Вт. Для последнего случая актуальны показания температуры подсистемы питания MSI MEG Z490 Ace, не превышающее 45°C.

600x529  284 KB. Big one: 1644x1452  380 KB

AIDA64 бенчмарк кэша и памяти на стоковой системе MSI MEG Z490 Ace с процессором Intel Core i5-10600K. Кольцевая шина по умолчании функционирует на отметке 4200 МГц.

450x432  230 KB. Big one: 539x518  166 KB

Тестирование твердотельного накопителя Western Digital Black SN750 с поддержкой NVMe происходило из первого слота M.2, отмечен как M.2_1, с установленным фирменным радиатором M.2 Shield Frozr.

450x323  79 KB. Big one: 482x347  34 KB

На промежуточном этапе была протестирована фирменная технология MSI Game Boost, активированная в BIOS. В данном случае для всех ядер множитель относительно базового должна подниматься на два пункта, но турбо-буст «ломается» и работает куда агрессивнее. Все ядра начинают работать на отметке до 5000 МГц в зависимости от задачи. В стресс-тестах все куда сбалансированнее, и получаем заветные 4700 МГц. Кольцевая шина подрастает до 4300 МГц, оперативная память – 2133 МГц.

430x86  11 KB. Big one: 430x86  9 KB

Максимальный разгон на материнской плате MSI MEG Z490 Ace оказался лучше флагманских решений, побывавшие у меня ранее. Новинка смогла достичь отметки 5200 МГц по всем ядрам для процессора Intel Core i5-10600K при напряжении 1,468 В и кольцевой шины 4900 МГц, удерживая его во всех тестах, но температурный нагрев превышал немыслимые показатели, что требует для охлаждения кастомный контур СЖО, которым на данном этапе я не располагаю. Поэтому пришлось откатиться на один шаг до 5100/4800 МГц.

Заниматься оверклокингом памяти на MSI MEG Z490 Ace тоже сплошное удовольствие: 4500 МГц – легко! 4600 МГц? Без проблем! Хотите 4700 МГц? Пожалуйста, только с настройкой таймингов придется повозиться, да вручную параметры IO/SA подобрать, а времени на утонченные тесты не оставалось. Прогнать 4700 МГц не во всех бенчмарках удалось, поэтому взяли стабильную отметку 4600 МГц за основу.

Максимальное потребление с технологией Game Boost составляет 257 Вт, ручной разгон – 305 Вт для всего стенда в тесте LinX v0.9.5.

450x432  217 KB. Big one: 539x518  160 KB

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы


Включите JavaScript, чтобы видеть графики

Linx v0.9.5
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.90 x64
Speed, KB/s


Включите JavaScript, чтобы видеть графики

Температурный режим

С одним из топовых односекционных кулеров Noctua NH-U12A были получены следующие температуры:

Температура процессора, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура чипсета, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Отдельно произведено тестирование и проверка температурного режима твердотельного накопителя SSD NVMe без охлаждения и с фирменным радиатором Aluminum M.2 Heatsink в первом (нижнем) слоте.

Температура твердотельного накопителя SSD NVMe, °C

CrystalDiskMark
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Модель MEG Z490 Ace – элитная материнская плата компании MSI, выполненная в форм-факторе ATX и обладающая списком «наворотов» и технологий, которые пригодятся как для достижения максимальной производительности, так и оверклокинга.

Перечислять фишки можно долго, озвучим несколько (а лучше загляните в руководство): отличный разгонный потенциал, точки замера напряжений V-Check, переключатель базовой частоты шины на 1 МГц (JBLK_U1), перемычка режима LN2, переключатель «холодного» старта при использовании жидкого азота, внешний тактовый генератор PCI-e (возможно, появится поддержка Gen 4) и многое другое.

Новинка не оставляет сомнений в своих способностях, поражая современным оснащением и возможностями. Лишь дизайн под вопросом: энтузиастов не заманишь позолоченным оформлением, тогда как геймеров он может привлечь. Однако не перемудрили ли с оснащением? В любом случае MSI MEG Z490 Ace отлично подготовлена и укомплектована.

Сделаем небольшую ремарку: для среднестатистического оверклокера новинка будет слегка избыточна, альтернативой станет ранее рассмотренная модель MPG Z490 Gaming Carbon WiFi того же производителя, но ступенью ниже: схожие итоговые результаты разгона, хорошая производительность и ничего лишнего.

MSI MEG Z490 Ace способна заинтересовать требовательных пользователей и любителей поэкспериментировать с максимальным разгоном «железа», а также тех, кому пригодятся дополнительные достоинства и функциональность.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование материнскую плату MSI MEG Z490 Ace.
