Обзор и тест корпуса be quiet! Pure Base 500DX

Оглавление

Вступление

Не так давно я собрал ПК на базе компонентов компании be quiet!, теперь же мне на тестирование попал корпус этого производителя. В прошлый раз я остался доволен качеством продукции, а единственную ошибку с системой охлаждения совершил сам, поскольку надо было учитывать горячий нрав процессора Intel Core i9-10900X. Что касается корпуса и блока питания – все было идеально. Во всяком случае, лучше, чем ожидалось.

реклама

По иронии судьбы, корпус, который прибыл на обзор, оказался той же серии Pure Base 500. Единственное, что добавилось в названии – это две буквы DX. Похоже, что перед нами модификация корпуса, который мы уже изучили, но все может быть совсем не так, если вспомнить про ассортимент фирмы AeroCool, в котором все модели отличаются принципиально.

Однако некоторые другие бренды, например, Fractal Design, очень любят унификацию. Для этого часто используют единое шасси, а все главные отличия кроются в различных деталях и передней панели. Любопытно будет выяснить, какая практика типична для данной компании. Поэтому не будем ходить кругами, а приступим к изучению модели be quiet! Pure Base 500DX.

450x450  31 KB. Big one: 1000x1000  133 KB

И в отличие от предыдущей сборки, эта будет включать новейший процессор Intel Core i9-10900K и материнскую плату на чипсете Intel Z490.

анонсы и реклама

Упаковка и комплектация

Коробка не очень большая, но и не легкая. Она изготовлена из обычного картона. Для удобства транспортировки по бокам предусмотрены вырезы, из которых получаются ручки. Габариты упаковки составляют (Д х Ш х В): 510 х 285 х 500 мм. Масса – 8.92 кг.

450x388  20 KB. Big one: 1000x862  74 KB

Чтобы вы понимали всю картину: корпус изготовлен в Китае, затем доставлен в Германию, и потом его переслали почтой в Россию. Пока он куролесил по планете, масса его выросла существенно, причем именно в России. Да, он по паспорту весит 8.92 кг с упаковкой, а у нас в стране сразу стал тяжелее. Кроме шуток, вес подрос до 9.4 кг, но ничего не поменялось.

реклама

Несмотря на то, что модель далеко не бюджетная, упаковка устройства проста. Это обычный картон и черные надписи и картинки сверху. Передняя часть достаточно информативная.

450x445  28 KB. Big one: 1000x989  150 KB

Ракурс показывает нам все особенности корпуса до мельчайших деталей. Например, заметно, что один из вентиляторов находится сверху. Спереди видна сетчатая панель, а с левого бока прозрачное окно. В правом верхнем углу – логотип компании, в самом низу – наименование модели Pure Base 500DX и еще две надписи Exceptional Airflow, Significant Quiet (исключительный воздушный поток, значительная тишина). Эти вещи плохо связаны между собой; возможно, здесь тот самый случай, когда оптимально подобран баланс.

Посмотрим на заднюю сторону.

450x445  36 KB. Big one: 1000x989  167 KB

Сверху находится несколько надписей. Для начала представлена информация о самой компании на английском языке. Далее находятся две вставки на английском и немецком с информацией о самом корпусе. Ниже изображена конструкция в разборе на компоненты, к которым есть цифровые обозначения. Справа эти цифры перечислены в столбик с подписями к ним. Таким образом упомянуты главные особенности корпуса.

Посмотрим теперь на одну из боковин.

251x450  21 KB. Big one: 558x1000  97 KB

Здесь мы видим небольшую спецификацию, которая представлена в виде таблицы. Сверху есть наклейка с артикулом модели BGW38. Там же указана масса устройства с упаковкой и без. Цвет – белый, сделано в Китае. Внизу круглой наклейкой подтверждают, что цвет белый. А еще есть еще одна наклейка с штрих-кодами, артикулом, наименованием модели и серийным номером.

Теперь другая боковина:

251x450  19 KB. Big one: 558x1000  86 KB

Тут в середине два QR-кода для белой и черной модели. Ниже указаны ссылки и на нескольких языках сказано, что по этим кодам и ссылкам находится подробная информация об устройстве.

Посмотрим на упаковку со всех сторон.

191x108  8 KB. Big one: 1000x565  84 KB

106x190  9 KB. Big one: 558x1000  97 KB 191x190  11 KB. Big one: 1000x989  150 KB 106x190  8 KB. Big one: 558x1000  86 KB 191x190  14 KB. Big one: 1000x989  167 KB

191x108  6 KB. Big one: 1000x565  73 KB

Коробка хорошо заклеена прозрачным скотчем. Открыв ее, мы видим, что корпус расположен передней панелью вверх.

450x262  21 KB. Big one: 1000x583  102 KB

По бокам предусмотрен пенопласт. Он целый и никаких крошек не видно, что очень странно. Упаковка отлично справляется со своей задачей. Она практически целая и без повреждений.

реклама



Однако после извлечения корпуса из коробки я убедился, что пенопласт треснут. Крошек все равно нет и это очень хорошо. Как ни странно, но статики особо не образовалось.

372x450  21 KB. Big one: 826x1000  78 KB

Инструкция есть, а вот аксессуаров не видно. Возможно, они скрываются внутри корпуса.

Дизайн и особенности

Чтобы пользователь мог посмотреть на товар, производитель записал видеоролик, в котором на английском языке подробно рассказывают о достоинствах устройства и показывают сборку системы в нем.


Габариты корпуса составляют (Д х Ш х В) – 450 х 232 х 463 мм. Он изготовлен из стали, пластика ABS и закаленного стекла толщиной 4 мм. О толщине стали ничего не сказано, похоже, что она местами отличается.

реклама

Краска белая матовая, нанесена тонким ровным слоем. Этот слой достаточно толстый и прочный потому, что в процессе эксплуатации никаких царапин не было. Замечу, что на черном корпусе царапины заметны лучше, чем на белом.

372x450  23 KB. Big one: 827x1000  88 KB

Ну что сказать? Внешне корпус выглядит стильно и красиво с любого ракурса. Сначала можно счесть, что он полностью белый, но на самом деле местами заметны черные элементы, например, клепки. Лично мне это показалось классной идеей, но кому-то может не понравиться. Это один из элементов дерзкого брутального стиля, который сочетается с классическими формами. Новинка получается сбалансированной и не вызывает отторжения.

Прекрасной дизайнерской находкой стала передняя панель, где прямо посередине проходят две полоски как у спортивного автомобиля.

Особенно эффектно это смотрится на видеоролике производителя в аэродинамической трубе. Здесь же мы видим, что у полос бывают разные визуальные эффекты (и это не говоря о черной модификации корпуса).

реклама

С левого бока корпуса находится стеклянная боковая панель. Толщина закаленного стекла – 4 мм.

413x450  25 KB. Big one: 917x1000  82 KB

По периметру предусмотрена рамка из белой пленки. С ней стекло смотрится гораздо интереснее. А еще оно заклеено защитной пленкой, чтобы его случайно не поцарапать чем-нибудь.

450x335  8 KB. Big one: 1000x744  27 KB

Крепится стекло при помощи четырех стальных барашков с резиновыми шайбами.

реклама

450x319  10 KB

Они проходят прямо сквозь специальные отверстия в стекле, которые для полной виброизоляции вставляются в резиновые втулки на корпусе. Понятно, что при таком подходе ничего не звенит и не дребезжит.

450x367  13 KB

С правого бока размещена стальная крышка. В некоторых моделях других производителей она тоже была стеклянной, но лучше, когда дверца стальная: легче по весу и не видно проводов.

426x450  9 KB. Big one: 947x1000  34 KB

реклама

Вдобавок ко всему на боковую панель наклеена шумоизоляция. Она легкая и позволяет немного улучшить акустические характеристики, хотя весь корпус сетчатый и ветер со звуком гуляет там свободно.

450x359  13 KB. Big one: 1000x797  73 KB

Крепление осуществляется стандартно: выступы вставляются в пазы и панель задвигается, фиксируясь зубцами на выступах. Далее она прикручивается двумя винтами к раме. Кстати, винты сделаны так, что не выпадают из своих отверстий, поэтому потерять их случайно не получится.

450x326  20 KB. Big one: 1000x725  78 KB

реклама

Посмотрим теперь на be quiet! Pure Base 500DX со всех сторон.

190x104  9 KB. Big one: 1000x548  133 KB

108x208  10 KB. Big one: 522x1000  146 KB 190x208  16 KB. Big one: 916x1000  91 KB 108x208  14 KB. Big one: 522x1000  97 KB 190x208  18 KB. Big one: 916x1000  108 KB
190x104  10 KB. Big one: 1000x548  92 KB

За правой стенкой, внизу в корзине для жестких дисков скрыта коробка с комплектом поставки. Она небольшая, по размерам как раз диск 3.5".

450x245  13 KB. Big one: 1000x545  49 KB

Инструкция была снаружи. Кстати, она очень понятная и подробная. Те читатели, кому данный вопрос интересен, могут ознакомиться с ней на сайте производителя.

450x274  14 KB. Big one: 1000x609  48 KB

Комплект поставки нельзя назвать огромным. Всего три пакета с тремя разными комплектами винтов и несколько нейлоновых стяжек. Вот и все.

После снятия боковых панелей становится видно внутреннее убранство корпуса. Внутри и с правого бока be quiet! Pure Base 500DX как две капли воды похож на своего брата Pure Base 500, а значит речь идет об унификации, что разумно. Если взять за основу грамотную конструкцию, можно ничего не менять, ведь получится все равно хорошо с точки зрения вентиляции и свободного пространства. Отличия все же есть, но они в другом.

Начнем детальное изучение корпуса снизу. Там все по-прежнему закрывает специальная тонкая прочная сетка, которую можно мыть и пылесосить.

450x261  23 KB. Big one: 1000x580  80 KB

Рамка с сеткой двигается по специальным направляющим и выдвигается внизу спереди. Сам каркас изготовлен из черного пластика. Ячейки сетки мелкие, поэтому они хорошо улавливают пыль. Поскольку она легко выдвигается, то можно без особых усилий обслуживать корпус.

450x261  16 KB. Big one: 1000x580  84 KB

Ножки корпуса изготовлены из черного пластика. Учитывая, что рамка с сеткой тоже черного цвета, корпус нельзя назвать полностью белым. Черных элементов тут достаточно, включая вентиляторы.

450x338  12 KB. Big one: 1000x752  41 KB

Как ни странно, ножки такие же, как на ранее рассмотренном корпусе be quiet! Pure Base 500, и они оборудованы резиновыми вставками.

450x281  12 KB. Big one: 1000x625  42 KB

Сверху все абсолютно так же, как в Pure Base 500. Почему? Все просто – это унификация. Если быть точнее, то шасси и большинство элементов абсолютно такие же.

450x276  26 KB. Big one: 1000x614  91 KB

В верхней части предусмотрены вентиляционные отверстия, которые закрыты специальной сеткой. Ее корпус изготовлен из черного пластика, а сама она металлическая, окрашенная в белый цвет. В самом корпусе есть магниты, и вся конструкция крепится ими к верху шасси.

300x222  8 KB. Big one: 1000x740  103 KB 300x222  8 KB. Big one: 1000x740  104 KB

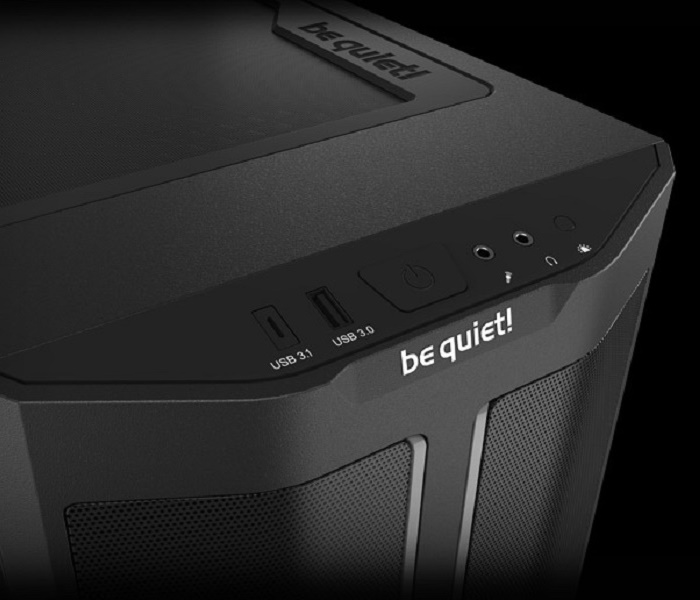

Еще сверху на черной пластиковой панели находятся разъемы и кнопки. Кажется, будто это элемент передней панели, но на самом деле это отдельная деталь, которая крепится к шасси корпуса.

450x148  7 KB. Big one: 1000x328  24 KB

Здесь мы видим кнопку включения, один порт USB 3.0 Type-A, один USB 3.1 Type-C, два разъема типа mini-jack для наушников и микрофона и кнопку переключения режимов подсветки. Индикатор питания встроен прямо в кнопку включения, а вот индикатора активности диска нет, как нет и кнопки Reset. Кого-то такой вариант может не устроить, да и в целом разъемов немного.

Переходим к передней панели.

300x219  9 KB. Big one: 1000x729  110 KB 300x219  10 KB. Big one: 1000x729  91 KB

Она выглядит очень хорошо. Каркас изготовлен из пластика, спереди есть две стальные сетки. Сверху находится надпись be quiet!, а посередине проходит пластиковая планка с двумя лентами RGB подсветки. Где-то отдаленно напоминает решетку BMW, но здесь она не сильно скругленная.

450x382  42 KB

После того как панель снята, видна сетка для улавливания пыли. С одной стороны она своими выступами устанавливается в специальные пазы и висит как на петлях. С другого края она фиксируется магнитной полоской.

450x276  24 KB. Big one: 1000x614  83 KB

Сделано очень удобно. Можно открыть как дверцу, а можно легко снять и убрать пыль.

450x291  28 KB. Big one: 1000x646  94 KB

Вы уже могли обратить внимание на то, что никакого кабеля для подключения RGB на передней панели нет. Для этого есть вывод контактов подключения в виде специального блока сбоку. На панели и на корпусе есть специальная контактная группа, которая соединяется друг с другом.

450x241  21 KB

Спереди находится один вентилятор be quiet! Pure Wings 2 диаметром 140 мм. Он работает на приток воздуха. Есть еще два таких же вентилятора: один сзади и один сверху. Они работают на выдув.

450x422  28 KB. Big one: 1000x937  88 KB

В характеристиках указано 12 В, 0.30 А, 900 об/мин. Вентиляторы тихие и производительные. В корпусе be quiet! Pure Base 500 без приставки DX было только два вентилятора: спереди и сзади. А еще производители обычно не устанавливают вентиляторы сверху, а здесь он есть и работает на вытяжку вверх.

450x307  27 KB. Big one: 1000x682  94 KB

Дополнительно можно еще поставить два вентилятора.

Сзади корпуса нет ничего нового или необычного. В самом низу видна знакомая рамка для монтажа блока питания. Сначала он монтируется к ней, а затем она к корпусу двумя барашками.

450x278  20 KB. Big one: 1000x617  66 KB

Выше находятся заглушки для карт расширения. Всего может быть установлено семь модулей горизонтально.

450x319  36 KB. Big one: 1000x708  123 KB

Также есть вырез под заглушку разъемов задней панели материнской платы и, конечно же, есть вентилятор диаметром 140 мм, абсолютно такой же, как спереди и сверху. Все они без подсветки и ШИМ-регулировки.

450x253  25 KB. Big one: 1000x563  85 KB

За этой правой глухой боковиной скрывается много интересных вещей. Внизу находится корзина для установки двух жестких дисков 3.5", а еще есть две рамки для монтажа четырех накопителей 2.5".

450x220  19 KB. Big one: 1000x489  62 KB

Жалко, что отсутствует хаб для вентиляторов, чтобы объединить их в одну систему. Да и управление ими не предусмотрено. Зато мне понравилась реализация трассы для укладки кабелей с фиксирующими лентами на липучках. Это очень удобно.

450x246  20 KB. Big one: 1000x546  62 KB

Основные элементы устройства рассмотрели. Теперь можно переходить к сборке.

Тестовый стенд

Тестирование корпуса be quiet! Pure Base 500DX проводилось со следующими компонентами:

  • Процессор: Intel Core i9-10900K (3700 / 5300 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ProArt Z490-Creator 10G, версия BIOS 0403;
  • Память: 2 x 8 Гбайт DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: ASUS ROG Strix GeForce RTX 2070 Super 8Gb (1605 / 1800 / 14000 МГц (ядро/boost/память));
  • Накопители:
    • SSD M.2: Samsung 970 EVO 250 Гбайт;
    • HDD 2.5";
    • HDD 3.5";
  • Блок питания: AeroCool VX 700 Ватт.

Результаты тестов

Сборка системы в Pure Base 500DX не вызвала никаких трудностей, а по сути я делаю в нем уже вторую сборку. Стоит отметить пару моментов.

Начнем с того, что у материнской платы неудобно расположен дополнительный разъем питания, а вентилятор сверху мешает подключить кабель. Соответственно сначала нужно подключить кабель, а потом установить плату. Плата устанавливается и центрируется отлично благодаря втулке, которая проходит в монтажное отверстие. Для обеспечения питания подсветки предусмотрен специальный кабель, который идет от блока с разъемами и кнопками и подключается к разъему SATA Power. Еще один кабель есть для синхронизации подсветки с материнской платой. Я его тоже подключил, все работает отлично.

После того как система собрана, можно ее запустить и полюбоваться подсветкой.

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать процессор и видеокарту по отдельности. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было проверено несколько вариантов использования штатных вентиляторов Pure Base 500DX и проведено сравнение корпуса be quiet! с открытым стендом. Материнская плата позволяет управлять вентиляторами 3-pin в режиме DC также с разными профилями.

  • Открытый стенд (ОС);
  • Все вентиляторы (штатное расположение) от материнской платы без управления (Base MoboB);
  • Все вентиляторы (штатное расположение) от материнской платы DC Standart (Base MoboST);
  • Все вентиляторы (штатное расположение) от материнской платы DC Silent (Base MoboSL);
  • Все вентиляторы (2 спереди + 1 сзади) от материнской платы DC Standart (2+1 MoboST);
  • Все вентиляторы (2 спереди + 1 сзади) от материнской платы DC Silent (2+1 MoboSL).

В режиме Silent скорость вращения крыльчатки вентиляторов составляет 570 об/мин, в режиме Standart – 730 об/мин.

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Здесь ситуация обстоит немного проще. Я мониторил температуру жестких дисков, но она оставалась практически неизменной – в пределах погрешности.

Температура CPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Поначалу температура мало чем отличается от таковой для открытого стенда. Это объясняется большим внутренним объемом корпуса, но через 15 минут картина немного меняется. Итоговые значения получились не сильно выше открытого стенда, а местами даже лучше, при комфортном акустическом режиме.

Заключение

Корпус be quiet! Pure Base 500DX обеспечивает приятные впечатления от сборки и использования. Все компоненты легко монтируются и обслуживаются. Единственное исключение – это ситуация, когда вентилятор установлен сверху. В остальном перед нами прекрасно продуманная конструкция по улавливанию пыли и ее очистке. Корпус оптимален по размерам и массе для установки полноформатных системных ATX плат и больших видеокарт.

После монтажа остается много места для установки компонентов СЖО, в числе которых радиаторы, резервуар, помпа и трубки. Шасси очень крепкое, качество изготовления на высоком уровне. Есть много приятных мелочей, связанных с удобством эксплуатации и комфортом. Все сетки удобно снимаются, вентиляторы легко переставить, на одной из панелей присутствует шумоизоляция, а боковая стеклянная панель фиксируется через резиновые втулки.

Металл не самый тонкий, краска хорошая, вентиляторы отличные, и можно вроде бы радоваться, но без замечаний не обошлось. У прошлой модели Pure Base 500 было две разных панели сверху, а здесь только одна с сеткой. Почему так вышло, становится понятно, если зайти на страницу производителя и посмотреть ролик про испытания в аэродинамической трубе. Там есть выхлоп воздуха сверху, поэтому тут и спереди, и сверху панели с сеткой для обеспечения максимальной вентиляции.

Можно придраться и к отсутствию общего хаба для подключения корпусных вентиляторов и управления ими. Три вентилятора можно подключить к материнской плате, но это не совсем удобно. Еще один спорный момент – белый корпус и черные клепки. Кому-то это понравится, кому-то это покажется странным.

be quiet! Pure Base 500DX – это отличный, яркий и запоминающийся корпус со своими особенностями. Он качественный, дорогой, просторный и красивый. В который уже раз бренд be quiet! оставляет приятные впечатления от своей продукции.
