Вступление

Мы продолжаем цикл материалов, посвященных оригинальным корпусам, рассчитанным на материнские платы mini-ITX. Ранее уже состоялось знакомство с компактным SGPC K39, теперь же на очереди один из его конкурентов.

анонсы и реклама
Тайванская компания Geeek является одним из многих небольших производителей уникальных компьютерных корпусов, предназначенных в первую очередь для энтузиастов. Ее история идет с 2012 года, разработчики вдохновлены философией компании IKEA, заключающейся в участии пользователя в полном цикле сборки изделия: прохождение пути от комплекта панелей и креплений до получения финального продукта.

Производитель делает акцент на простых и доступных материалах – акриле и металлическом профиле, позволяя подобно конструктору воплотить интересные решения. Однако пусть уникальные чертежи и не доступны в открытом доступе, подробное руководство и наличие на руках хотя бы одного экземпляра позволяет воссоздать примерную копию, чем активно занимаются некоторые конторы в Поднебесной. Но останемся честны: оригинальные решения не столь дороги по современным меркам SFFPC, а качество реализации достаточно высокое. Лично таким оно точно оставалось ранее.

Мое знакомство началось с корпуса Geeek A30, оставившим неизгладимое впечатление легкостью, продуманностью и простотой, и имеющим нереализованный потенциал для улучшения. Производитель пообещал учесть рекомендации пользователей и анонсировал улучшенную модель Geeek A31 v2 со своими особенностями и, конечно же, «оптимизациями».

Упаковка и комплектация

Заказ отправлен из Китая и добрался до отделения почты в Московской области всего за 8 дней! Это отличный показатель, но стоит учитывать, что в стоимость посылки помимо самого корпуса (45 долларов) входит платная доставка, оцененная в 30 долларов. Поэтому итоговая цена Geeek A31 v2 будет примерно 6 000 рублей по новому курсу; на момент заявки в феврале он обошелся мне за 4 700 рублей вместе с доставкой.

реклама

Внешняя картонная упаковка несет на себе фирменный логотип производителя.

416x450  64 KB. Big one: 1386x1500  636 KB

По своим габаритам коробка очень большая и могла бы вместить собранный корпус, но разработчики не хотят отнимать у нового владельца радость от процесса сборки, поэтому внутри располагаются лишь необходимые детали и мягкая набивка.

450x337  72 KB. Big one: 1500x1123  675 KB

Полный перечень комплектации приведен на следующей фотографии.

реклама

450x223  30 KB. Big one: 1500x745  222 KB

Отдельный набор различных винтов и стоек расфасован в специальном боксе, каждый из которых получил обозначение, что пригодится нам в дальнейшем процессе.

450x239  69 KB. Big one: 1500x796  506 KB

Органы управления – аудиоразъемы и пара USB-портов – расположены на отдельной плате.

450x218  46 KB. Big one: 1500x726  352 KB

Пользователю также доступна прерогатива по установке и подключению кнопки включения с синей подсветкой.

450x324  47 KB. Big one: 1500x1080  354 KB

Завершающим штрихом идут четыре пластмассовых стойки с тканевым основанием.

450x261  29 KB. Big one: 1500x870  232 KB

А где же инструкция, спросите вы? Не бойтесь, бумажная версия отсутствует, «вот же негодяи» воскликнул я, а доступно только электронное руководство по QR-коду на коробке или при ручном поиске на официальном сайте.

Внешний вид и размеры

Geeek A31 v2 является сборным конструктором, этапы монтажа которого необходимо пройти каждому покупателю, ставшему владельцем продукции Geeek.

Поэтому ожидания увидеть готовый корпус в данном разделе обречены на провал, а статью можно начать и закончить на оптимистичной ноте: грамотно упакованные детали конструкции перетянуты пленкой. Хотите большего? Переходим к главе «Прямые руки».

450x342  66 KB. Big one: 1500x1140  606 KB

Процесс сборки

реклама



Непосредственно процесс начинается со знакомства с укутанными в целлофан панелями и металлическими рейками. Всего нам доступны шесть акриловых панелей и такое же количество алюминиевых профилей.

450x349  70 KB. Big one: 1500x1164  572 KB

Алюминиевые планки получили сложный профиль и различаются длиной – от 205 мм до 210 мм.

450x223  14 KB. Big one: 1500x742  165 KB

Несмотря на аккуратность, заводская покраска оказалась с некоторыми дефектами. В частности, две рейки имели инородные предметы на поверхности до покрытия лаком, сколотые после прохождения сушки.

реклама

450x177  26 KB. Big one: 1200x473  153 KB

Корпус Geeek A31 v2 представлен в белом и черном вариантах. Лично я отдал предпочтение первому. Он состоит из шести акриловых панелей, две из которых несут дополнительные белоснежные накладки. Каждые получили лазерную обработку для перфорации и монтажных креплений.

На данной фотографии перед нами основание конструкции и верхняя рамка. Все они покрыты защитными пленками.

450x267  59 KB. Big one: 1500x890  493 KB

В новой модели разработчики сэкономили часть материала благодаря расположению боковой фиксируемой стенки конструкции внутри передней панели (в версии A30 до такой реализации не догадались).

реклама

450x305  48 KB. Big one: 1500x1017  395 KB

Удерживающая тонкая стойка для материнской платы и задняя панель корпуса Geeek A31 v2.

450x320  52 KB. Big one: 1500x1067  369 KB

Боковые прозрачные панели с симметричной перфорацией в виде осиных сот. Они покрыты защитной пленкой, которая имитирует белый цвет, что понравится любителям светлых оттенков.

450x366  60 KB. Big one: 1500x1220  519 KB

реклама

Процесс сборки корпуса Geeek A31 v2 подробно описан в электронной документации, включающей 14 промежуточных этапов. Несмотря на критику общественности, что эталонное руководство сложно для понимания, я не отметил каких-либо трудностей при монтаже: все просто и понятно.

Досконально иллюстрировать каждый шаг сборки не стану, чтобы не раскрывать всех загадок перед новыми владельцами. На первой странице производитель приводит схематичное изображение набора креплений с соответствующим буквенным обозначением, что упростит процесс.

450x269  102 KB. Big one: 712x427  221 KB

Сначала мы собираем штатный каркас – это является скелетом корпуса Geeek A31 v2.

450x229  39 KB. Big one: 1410x718  279 KB

реклама

Для крепления между рейками предусмотрены сквозные монтажные отверстия.

450x240  20 KB. Big one: 1500x801  171 KB

Получаем две фиксированные стойки типа «С» высокой жесткости.

450x305  41 KB. Big one: 1500x1018  311 KB

Любимый момент многих пользователей: снимаем защитную пленку. Это обязательно следует сделать до установки, в противном случае вам помешают рейки и различные винты.

реклама

450x252  39 KB. Big one: 1500x840  308 KB

Промежуточный этап четвертого шага: монтируем четыре стойки для крепления материнской платы форм-фактора mini-ITX.

450x361  43 KB. Big one: 1500x1203  305 KB

Благодаря задней стенке наш корпус обретает черты готового решения. Стоит отметить, что акрил неплохо собирает пыль и ворсинки, поэтому очисткой лучше заняться на финальном этапе.

412x450  60 KB. Big one: 1373x1500  499 KB

На момент подготовки материала я заметил ошибку в инструкции, требующую использовать длинные винты для крепления ножек. Таким образом они выпирают из основания и могут царапать блок питания.

После недолгого общения с производителем в новом руководстве данная опечатка исправлена.

450x257  29 KB. Big one: 1500x858  234 KB

Материнская плата mini-ITX и передняя панель устанавливаются до основного монтажа панелей. Блок питания Flex можно закрепить на любом промежуточном этапе.

380x450  76 KB. Big one: 1265x1500  598 KB

Боковой «срез» корпуса Geeek A31 v2: отмечаем обилие свободного пространства и неудачно длинные провода USB-портов.

258x450  54 KB. Big one: 1148x2000  743 KB

Видеокарта фиксируется отдельной заглушкой с парой пазов, что позволяет установить ее крепко и надежно.

450x241  72 KB. Big one: 1500x804  603 KB

Несколько дополнительных мгновений, и система готова для предварительного запуска.

Процесс занимает около 30 минут с изучением инструкции и соблюдением 14 шагов. В отличие от модели A30, новая версия в угоду удешевлению лишена специальной заглушки для блока питания. Это открывает взору разъемы питания и неказистые винтики.

388x450  116 KB. Big one: 1293x1500  986 KB

Корпус Geeek A30/A31 рассчитан на установку одного накопителя 2.5-дюйма.

390x450  103 KB. Big one: 1300x1500  860 KB

В моем случае представлена модель Geeek A31 v2 с белыми глянцевым передними панелями. Но как показала практика, штатная защитная пленка создает отличную матовую имитацию, поэтому я решил ее сохранить. Боковые панели – прозрачный акрил, но с пленкой мне кажется даже лучше.

398x450  61 KB. Big one: 1327x1500  488 KB

Не понравились винты для фиксации боковых панелей: своим видом они сообщают, что пережили небольшой локальный конфликт и не одну установку. На самом деле это лишь плохое качество покраски, поэтому разработчикам стоит поменять своего поставщика. Устраняется дефект черным маркером.

450x252  25 KB. Big one: 1200x671  128 KB

Боковые панели получили симметричный профиль и рисунок осиных сот.

Как можно видеть, перфорация для графического ускорителя частично не совпадает с расположением кулера.

384x450  62 KB. Big one: 1280x1500  517 KB

На передней части пользователю доступны кнопка включения, пара аудиоразъемов, по одному порту USB версии 2.0 и 3.0.

Блок питания формата Flex может быть расположен только в одном положении – вентиляционной решеткой вверх.

450x421  74 KB. Big one: 2000x1869  1042 KB

На основании размещены четыре ножки с тканевой подошвой, перфорация отсутствует.

450x279  54 KB. Big one: 1500x931  442 KB

Зато она есть в полном объёме на верхней крышке. Здесь также предусмотрена возможность установки двух тонких вентиляторов типоразмера 92 мм толщиной не более 15 мм. В комплекте они не предусмотрены из-за удешевления общей стоимости изделия.

450x287  79 KB. Big one: 1500x957  609 KB

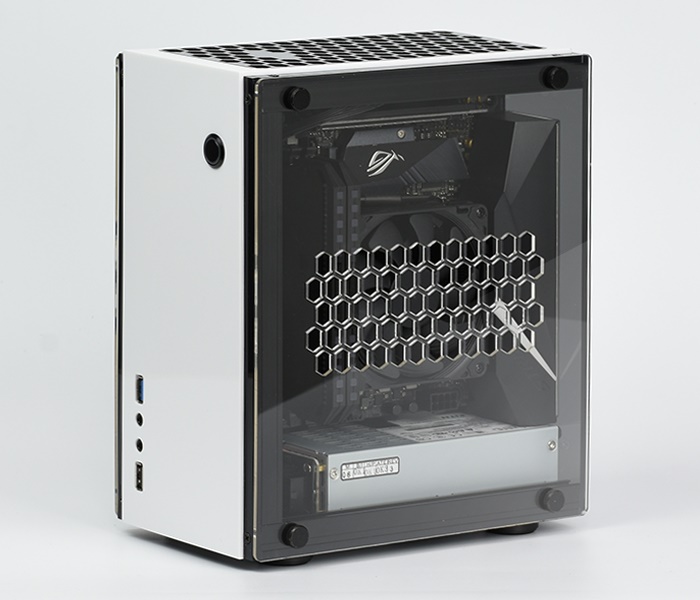

Система на базе корпуса Geeek A31 v2 в рабочем состоянии с активной подсветкой оперативной памяти. Системе охлаждения процессора повезло больше: она удачно расположена напротив перфорации.

391x450  78 KB. Big one: 1302x1500  599 KB

Итак, корпус Geeek A31 v2 изготовлен из алюминиевых реек и акриловых панелей. При замерах, проведенных в домашних условиях, были получены следующие значения:

  • Длина – 216 мм;
  • Высота – 256 мм;
  • Ширина – 126 мм.

Уточненный объем корпуса составляет 6.97 литра.

450x335  63 KB. Big one: 1500x1117  515 KB

Тестовый стенд

  • Материнская плата: ASUS ROG Strix B450-i Gaming;
  • Процессор: AMD Ryzen 5 3600;
  • Система охлаждения процессора: Noctua NH L9a-AM4 chromax.black;
  • Видеокарта: Gigabyte GeForce RTX 2070 Mini ITX (Rev.1.0);
  • Термоинтерфейс: Noctua HT-1;
  • Оперативная память: HyperX Fury RGB (HX436C17FB3AK2/16) 2 x 8 Гбайт;
  • Накопитель SSD: Samsung 860 EVO [MZ-N6E250BW] 250 Гбайт;
  • Блок питания: T.F.SKYWINDINTL F400, ~300 Вт;
  • Монитор: AOC U2790PQU.

Инструментарий и методика тестирования

В тестировании принимал участие центральный процессор AMD Ryzen 5 3600 с тактовой номинальной частотой 3600 МГц, в режиме Boost – до 4200 МГц, напряжение Auto. BIOS материнской платы ASUS ROG Strix B450-i Gaming была обновлена до последней версии 3004 с AGESA 1.0.0.4 Patch B.

Схема электропитания выбрана «1usmus Ryzen Universal».

450x224  94 KB. Big one: 805x402  57 KB

Оперативная память HyperX Fury RGB HX436C17FB3AK2/16 объемом 16 Гбайт разогнана согласно калькулятору DRAM Calculator for Ryzen до частоты 3600 МГц и таймингов 16-20-20-40-1Т при сохранении режима IF 1:1.

450x224  87 KB. Big one: 805x402  48 KB

Видеокарта GeForce RTX 2070 Mini ITX функционирует на номинальных частотах с эталонным показателем TDP 175 Вт.

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.0 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, десять прогонов). Температурные показатели с CPU снимались программой HWiNFO64. Для разогрева видеокарты использовался тест устойчивости 3DMark Fire Strike Extreme, 20 прогонов.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница же условного комфорта – на отметке 37 дБА. Температура воздуха в помещении составляла 26 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.

Результаты тестирования

Корпус Geeek A31 v2 официально поддерживает процессорные кулеры высотой до 50 мм. Произведенные дополнительные замеры на базе системы охлаждения Noctua NH L9a-AM4 chromax.black продемонстрировали зазор между вентилятором и боковой крышкой ~20 мм, что с учетом габаритов сокета позволяет установить СО высотой до 61 мм.

Данная модель поддерживает блоки питания Flex длиной 180 мм, на практике – до 201 мм, а графические ускорители – до 190 мм.

Корпус поставляется без штатных вентиляторов, столь необходимых в данном случае. Из-за образовавшегося свободного внутреннего пространства горячему воздуху некуда деться естественным путем и он подогревает внутренние компоненты. Единственная надежда на видеокарту и блок питания, вентиляторы которых становятся вытяжными, но тем самым их температура повышается сильнее. Посмотрим на исходные результаты системы до установки отдельных вентиляторов.

По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD Ryzen 5 3600 троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3700 МГц. Температура согласно датчикам достигает 92.5°C.

При даунвольтинге при указанных выше параметрах нагрев снижается до 78°C по всем ядрам.

450x374  131 KB. Big one: 1296x1078  152 KB

Видеокарта Gigabyte GeForce RTX 2070 Mini ITX сама по себе в меру горячая и шумная, даже на открытом стенде, поэтому интересно как она поведет себя уже в крохотном замкнутом корпусе.

В тесте устойчивости 3DMark Fire Strike Extreme видеокарта бустит до 1717-1725 МГц, прогревается по графическому процессору и подсистеме питания до 79°C и до 85°C соответственно. Скорость вращения вентилятора поднимается до 2600 об/мин, уровень шума высокий, кулер сильно выделяется на фоне работы остальных компонентов.

При даунвольтинге показатели уменьшаются до 73/78°C и 2250 об/мин при уровне шума выше среднего.

450x249  158 KB. Big one: 2528x1400  1896 KB

Наиболее оптимальная, равномерная и в то же время максимальная нагрузка игровой системы на базе Ryzen 5 3600 + GeForce RTX 2070 создается в тяжелых проектах. Например, один из моих любимых тестовых замеров проводится в «Ведьмаке».

Конструкция Geeek A31 v2 продемонстрировала свои достоинства и недостатки. Большое расстояние до боковых панелей и огромная площадь в передней части и в области предполагаемой установки вентиляторов позволяет корпусу накапливать большое количество теплого воздуха внутри, подогревая основные и второстепенные компоненты.

В частности, процессор прогревается до 67°C, видеокарта – до 79°C! Но наиболее критична ситуация с блоком питания: нагрев достигает 88°C, что негативно отражается на его сроке службы при и так малой прочности по мощности.

450x253  268 KB. Big one: 2560x1440  8026 KB

После часовой игры в «The Witcher 3: Wild Hunt» на запредельных настройках графики и с отключенным HairWorks сам корпус Geeek A31 v2 прогревается незначительно из-за плохой теплопроводности, но внутри царит настоящее пекло, а горячий воздух, выходящий из блока питания, обжигает руку.

450x424  246 KB. Big one: 1734x1634  2920 KB

Требуются кардинальные меры, которые заключаются в приобретении двух вентиляторов, что ложится на плечи пользователя (и не самый бюджетный корпус становится еще дороже).

В моем случае на выручку приходят два вентилятора Noctua NF-A9x14 PWM.

450x344  77 KB. Big one: 1500x1146  554 KB

Производитель рекомендует использовать вертушки в положении на «выдув», но чтобы тестирование было полным, я провел эксперименты и на вдув.

450x327  79 KB. Big one: 1500x1090  539 KB

Вентиляторы Noctua NF-A9x14 PWM подключены к оригинальному разветвителю Geeek (покупался отдельно) в материнскую плату.

И начнем мы знакомство с полным тестированием в различных режимах корпуса Geeek A31 v2.

Результаты системы в бенчмарке 3DMark Fire Strike.

3DMark Fire Strike

Physics Score / Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты системы в бенчмарке 3DMark Time Spy.

3DMark Time Spy

CPU Score / Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты системы в бенчмарке World of Tanks enCore RT при разрешении 2560 х 1440.

World of Tanks enCore RT

Средний балл
Больше – лучше


Включите JavaScript, чтобы видеть графики

Дальнейшие результаты получены в «The Witcher 3: Wild Hunt» на запредельных настройках графики при 20-минутном забеге.

Температура процессора, °C

Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура VRM материнской платы, °C

Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура графического процессора, °C

Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура блока питания, °C

Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума нагрузке

дБА


Включите JavaScript, чтобы видеть графики

Пожелания и рекомендации

Корпус Geeek A31 v2 сложно отнести к моделям замкнутого типа, в которых близкорасположенная перфорация облегчает доступ к прохладному воздуху и выбросу горячего наружу. Данная модель не может обойтись без установки двух отдельных низкопрофильных вентиляторов типоразмера 92 мм, которые необходимы «как воздух», что звучит иронично, не правда ли?

Однако после сего действа Geeek A31 v2 преображается, точнее сразу же избавляется от своего главного изъяна – неравномерного и неграмотного распоряжением внутрикорпусного пространства, которое разработчикам следовало бы задействовать иначе. Именно поэтому модель A30 понравилась больше, свободные участки в конструкции позволяют энтузиастам выполнить грамотный кабель-менеджмент и даже задуматься о модернизации с последующей установкой СЖО. Огромное количество вариаций, которое так любят переиграть ценители моддинга.

На момент подготовки материала я отправил четыре письма производителю, с опечатками на официальном сайте, в руководстве и вопросами по конструкции корпуса Geeek A31 v2 с целью выяснить спорные решения. Если свести полученные ответы воедино, новинка является удешевленной версией A30, но последний снят с продажи, так что это его неполноценная замена. Разработчики оперативно исправили мои замечания, осталось поговорить исключительно о корпусе.

В плане дизайна продукция Geeek обязательно найдет своего покупателя, однако при сборке A31 v2 я отметил расхождение передней и верхней панели, выливающееся в небольшой зазор.

450x215  28 KB. Big one: 1500x717  195 KB

Кнопка включения вместе с клеймами выпирает на 30 мм, в итоге она некрасиво торчит из корпуса и нависает над портами материнской платы. Разработчикам следует заменить переключатель или замаскировать его.

450x260  49 KB. Big one: 1500x867  340 KB

И, конечно, закрытая ниша в передней части корпуса, где можно было бы аккуратно прятать провода. Но данная область не имеет отдельных креплений для фиксации, проработка отдельной маскирующей панели очень сложна для столь малого объема, а иного предназначения ей найти не удалось.

Только для установки чуть более длинного блока питания, но лучше бы разработчики укоротили корпус на 2 см: пользы будет больше.

450x374  88 KB. Big one: 1500x1245  636 KB

Заключение

Почему корпус Geeek A31 носит приставку «v2»? Производитель не прячет свои доработки и открыто заявляет об изменениях в новых модификациях, хотя в данном случае лишь отмахнулся словами «релизная версия» (первая – для китайского пользования).

Модель Geeek предлагает оригинальную конструкцию и приятный, притягивающий дизайн, который отлично впишется в стиль рабочего пространства. Популярная перфорация в виде осиных сот гармонично сочетается с белым дизайном и проглядывающим черным, что делает корпус интересным. Но когда речь заходит о других характеристиках, встречаются спорные моменты.

450x216  26 KB. Big one: 1500x719  198 KB

Во-первых, наш компактный корпус по меркам SFFPC конструкции «бутерброд» с блоком питания Flex не такой уж и маленький: почти 7 литров! Во-вторых, категорию mini-ITX сложно назвать недорогой, но после знакомства с компактным SGPC K39 встреча с моделью почти в полтора раза дороже (по одному курсу доллара) и требующую обязательного приобретения отдельных вентиляторов, ведь штатные отсутствуют, ставит под сомнение экономическую пропаганду. Напомню суть последней: версия A31 v2 является более оптимизированной, что в данном случае можно перевести как «удешевленная».

В любом случае компания Geeek выпускает запоминающуюся продукцию с простым, но оригинальным подходом к конструкции и приятным внешним видом. Главное, разработчики оперативно ведут техническую поддержку и отвечают на интересующие вопросы, что добавляет уверенности и надежды на последующий рост качества и расширение ассортимента.

Подводя итоги, можно ли рекомендовать корпус Geeek A31 v2 к приобретению? Мой ответ – только для энтузиастов и тех, кому приглянулся дизайн их серии. Все же кое-какие недостатки присутствуют, а докупать вентиляторы вас заставит необходимость.

Достоинства Geeek A31 V2:

  • Внешний запоминающийся дизайн;
  • Оригинальность конструкции;
  • Множественная перфорация;
  • Простота и надежность.

Недостатки Geeek A31 V2:

  • Отсутствие вентиляторов в штатной поставке.

Особенности Geeek A31 V2:

  • Процедура сборки.

Общая оценка без вентиляторов: 6.5 из 10.
Общая оценка с вентиляторами: 7.5 из 10.
