Вступление

Нет, это не засекреченная подводная лодка, скрывающаяся под кодовым обозначением «К39», а один из миниатюрных компьютерных корпусов, рассчитанный на материнские платы mini-ITX. Данный форм-фактор понемногу набирает популярность не только среди энтузиастов, но и среди обычных пользователей благодаря «игрушечным» по сравнению с типичными представителями Midi-Tower габаритам, не говоря уж о более крупных собратьях.

реклама

После плотного знакомства с форм-фактором mini-ITX и работы над несколькими проектами в данном ключе (например, Project #4) меня не покидало чувство любопытства и заинтересованности: «а что еще можно установить, где можно оптимизировать и как организовать по-иному внутреннюю компоновку»? Это как небольшая лихорадка, которой заболеваешь, и она не отпускает, что заметили и мои коллеги по воплощению в жизнь игровых машин малого объема, решившие посвятить свое свободное время новому хобби.

Желание разобраться все же взяло вверх, и на сегодняшний день я прорабатываю несколько направлений, чем и хотел бы с вами поделиться. Сейчас готовится несколько обзоров компактных корпусов, которые выделяются рядом достоинств и особенностей, также в моем распоряжении будут и другие комплектующие, которые станут участниками интересных, на мой взгляд, статей.

И первый материал начнется с модели K39 производства SGPC, в простонародье просто «К39». Это миниатюрный корпус, созданный исключительно по канонам минимализма без посторонних элементов, один из самых недорогих представителей своего вида. Данная модель была приобретена на площадке AliExpress, после беседы с продавцом стоимость корпуса составила всего $42 (по курсу доллара 67.4 руб. вышло 2830 рублей). На момент подготовки статьи ее цена составляла 3455 рублей.

Упаковка и комплектация

Заказ отправлен из Китая и добрался до отделения моей почты за 15 дней в МО. Стоит быть готовым к тому, что по трекингу отслеживания посылка весит около 840 г, что для металлического корпуса подозрительно мало, но не стоит переживать: масса самого кейса составляет впечатляющие 630 грамм. Нет, он не из фольги, здесь множество нюансов, о которых поговорим далее.

реклама

SGPC K39 поступил в упаковке, обтянутой защитной пленкой со специальными наклейками «Осторожно! Хрупкое!». Коробка небольшая, но при весе менее 1 кг было страшно представить как грузчики перекидывали посылку при разгрузках подобно воздушному шарику, но она добралась без видимых повреждений.

407x450  71 KB. Big one: 1357x1500  478 KB

Внутренняя картонная упаковка имеет единственный отличительный знак – логотип производителя SGPC.

430x450  44 KB. Big one: 1147x1200  360 KB

Корпус обшит вспененным материалом, не оставляя открытых участков.

450x439  46 KB. Big one: 1500x1462  410 KB

Забегая вперед отмечу, что кейс поставляется в полностью собранном виде, а комплектация классически размещается внутри конструкции и включает:

  • Монтируемая ручка для переноски;
  • Четыре прорезиненные ножки-подставки;
  • Пять черных стяжек;
  • Два винтика крепления блока питания;
  • Набор различных винтов с определенным запасом.

450x173  20 KB. Big one: 1500x576  149 KB

Внешний вид и размеры

Модельный ряд производителя предлагает несколько корпусов разного формата, где цифровой код обозначает объем кейса, для K39 он по официальным данным составляет 3,9 литра, для решений K55 и K77 соответственно 5,5 л и 7,7 л.

Корпус SGPC K39 поражает своим минимализмом без видимых выступающих деталей, одновременно вызывая восхищение, удивление и легкое недоумение.

На сегодняшний день разработчики выпускают версию второй ревизии, отличающейся слегка переработанной конструкцией корпуса и перфорацией в виде многоуровневых полос. Первая партия являлась концептом и имела прорези в виде пчелиных сот, что по моему мнению более симпатично. Доступные цветовые решения – черный, красный, серебристый.

360x450  43 KB. Big one: 1201x1500  348 KB

SGPC K39 ошеломляет своими тактико-техническими характеристиками. Он рассчитан на установку материнской платы форм-фактора mini-ITX, видеокарты формата ITX с длиной менее 180 мм, блока питания FLEX – менее 170 мм. Может разместить до двух накопителей 2.5-дюйма и официально поддерживает процессорный кулер высотой до 47 мм.

Корпус изготовлен из сплава алюминия и магния, масса составляет ~630 грамм при следующих размерах, измеренных в домашних условиях:

  • Длина – 183 мм;
  • Высота – 219 мм;
  • Ширина – 108 мм.

реклама



Уточненный объем корпуса составляет 4,32 литра.

450x317  45 KB. Big one: 1500x1056  500 KB

Кейс изготовлен из двух основных деталей, главный лист металла обтекает корпус и выступает лицевой панелью, основанием и верхней частью.

Боковые панели получили множественную перфорацию и фиксируются по периметру четырьмя винтиками.

399x450  46 KB. Big one: 1281x1500  379 KB

реклама

Невозмутимая передняя панель лишена привычных органов управления и USB-портов. От последних вовсе было решено отказаться, напоминая пользователю, что достаточное количество интерфейсов предоставлено на материнской плате сзади: согласен, менее удобный доступ, но при столь малых габаритах дотянутся до них не проблема, а вот попасть в разъем с такого ракурса…

234x450  34 KB. Big one: 779x1500  346 KB

Производитель наделил основание также многочисленной перфорацией. При использовании немодульного блока питания Flex его можно расположить вентиляционной решеткой в соответствующем положении, обеспечив приток свежего воздуха, а не забирать горячий поток от графического ускорителя. Здесь же располагаются четыре монтажных отверстия для крепления накопителей HDD и SSD формата 2.5-дюйма в вертикальном положении.

450x332  40 KB. Big one: 1500x1105  331 KB

Крышка корпуса SPGC K39 копирует основание и предназначена для естественной вентиляции, размещение сторонних вентиляторов не предусмотрено.

реклама

450x276  33 KB. Big one: 1500x921  369 KB

Боковые панели выполнены из металла толщиной 1,5 мм. При демонтаже они слегка деформируются, но легким усилием выпрямить пластины не составляет трудностей, придав им необходимый плоский вид.

450x135  16 KB. Big one: 1500x451  167 KB

Обработка срезов и изгибов выполнена на среднем уровне: произведена зачистка острых углов с последующей покраской. Поцарапаться и порезаться невозможно. Крепление внутренних частей исполнено хорошо, резьбу сорвать сложно. В комментариях к товару писали о посредственном соответствии монтажных отверстий, но в моем экземпляре такой проблемы нет.

450x219  17 KB. Big one: 1500x729  147 KB

реклама

Внутренний каркас корпуса K39 усилен за счет штатного поддона для крепления материнской платы и райзера видеокарты.

394x450  33 KB. Big one: 1314x1500  273 KB

Во избежание прогиба боковых панелей передняя часть кейса оснащена ограничителями. При их установке они не провисают внутрь, а совпадают ровно по грани с передним листом.

450x299  17 KB. Big one: 1500x997  185 KB

Кнопка включения перемещена на заднюю стенку к видеокарте.

реклама

450x215  19 KB. Big one: 1500x716  208 KB

Регулятор фиксируется двумя винтами. Любопытный факт: если затянуть винтики до упора, то кнопка зажимается и компьютер переходит в режим постоянной перезагрузки, поэтому что самим производителем, что при моей пересборке они завинчены не до конца.

450x265  37 KB. Big one: 1500x884  254 KB

Это однослотовая плата QS-U-K1 с кнопкой включения и встроенным синим светодиодом.

450x242  24 KB. Big one: 1500x806  152 KB

реклама

Доступны коннекторы включения, выключения и индикации работы ПК: соответствующая индикация дисковой подсистемы отсутствует.

400x165  15 KB. Big one: 1000x412  65 KB

Конструкция корпуса выполнена из очень легкого сплава с неплохой покраской, хотя для серебряного цвета я ожидал «голый» металл естественного оттенка. Но наиболее контактируемые детали между собой подвержены мелким царапинам, пусть и замаскированными теми же боковыми панелями.

450x215  26 KB. Big one: 1500x718  237 KB

На верхних и нижних частях основной детали корпуса отмечены небольшие зазубрины. При сборке и тестирования я ни разу не задел их, но они косвенно говорят о качестве итоговой реализации.

реклама

450x229  27 KB. Big one: 1500x763  222 KB

Боковые панели выполнены из того же сплава. Они симметричны и слегка деформированы, но при закручивании винтов выпрямляются. Перфекционисты и идеалисты могут выровнять их на рабочей поверхности перед установкой.

450x389  41 KB. Big one: 1500x1296  332 KB

После четырех-пяти снятий дверец стали образовываться царапины в области фиксации винтов, но они прячутся за шляпками.

450x237  24 KB. Big one: 1500x791  229 KB

Уровень качества перфорации основной сетки корпуса. При макросъемке запечатлен наихудший участок, но тактильно и визуально это не ощущается.

450x223  30 KB. Big one: 1500x744  308 KB

Процесс сборки

Сборка в SGPC K39 подразумевает демонтаж задней панели вместе с основным поддоном, что выделено красным. Однако один из четырех фиксирующих винтов оказалось невозможно выкрутить, поэтому разобрать корпус до основания, произвести более детальную фотосъемку и последующую грамотную установку компонентов не получилось, поэтому этот процесс произведем стандартным способом.

363x450  36 KB. Big one: 1211x1500  262 KB

Корпус SGPC K39 вмещается блоки питания Flex длиной до 170 мм, при демонтаже задней панели и установке «как запланировано» – до 177 мм.

450x181  31 KB. Big one: 1500x603  253 KB

Производитель предусмотрел четыре крепежных отверстия, в моем случае два из них совпали. Кейс позволяет установить блок питания горизонтально в двух проекциях, но если у вас будет также модульный БП, то размещение вентиляционной решеткой вниз не позволит задействовать коннекторы CPU, MB, SATA и PCIe.

450x230  47 KB. Big one: 1500x765  425 KB

Из-за моей невозможности демонтировать поддон, процесс сборки затруднился и занял больше времени в отсутствии свободного пространства между компонентами длиной 170-180 мм и свободным пространством ~180 мм. В конечном итоге процесс занял около 30 минут с проверкой работоспособности.

354x450  49 KB. Big one: 1181x1500  367 KB

Блок питания T.F.SKYWINDINTL F400 со штатными проводами испытывает проблемы подключения: 24-pin и 8-pin CPU имеет длинные кабели, излишки приходится прятать между модулями оперативной памяти и передней панелью.

388x450  80 KB. Big one: 1294x1500  629 KB

В свою очередь провод для видеокарты 8-pin оказывается короток и не хватает примерно 10 мм, поэтому пришлось прокладывать его между креплением к поддону и материнской платой с максимальным натяжением.

Зазор между передней панелью и поддоном составляет ~10 мм, протащить между ними коннектор питания с защелкой не получится, поэтому заранее обдумываете кабель-менеджмент и пути подключения.

392x450  73 KB. Big one: 1307x1500  617 KB

Варианты размещения накопителей. Для экономии пространства от данной затеи я отказался.

450x163  27 KB. Big one: 1500x543  209 KB

Заглушка на материнскую плату отсутствует по объективным причинам: длинные разъемы подключения антенны Wi-Fi мешали установке материнской платы при обычной сборке и панель не позволяла разместить МП. При изъятии задней части корпуса, как оно предусмотрено конструкцией, проблем не возникнет.

220x450  53 KB. Big one: 734x1500  416 KB

В собранном виде игровой ПК в корпусе SGPC K39 rev.2 поражает своей минималистичностью и «игрушечностью».

323x450  43 KB. Big one: 1075x1500  361 KB

Классический вариант использования оперативной памяти с активной RGB подсветкой. В качестве примера модель HyperX Fury RGB 3600 МГц 2x8 Гб.

388x450  62 KB. Big one: 1293x1500  611 KB

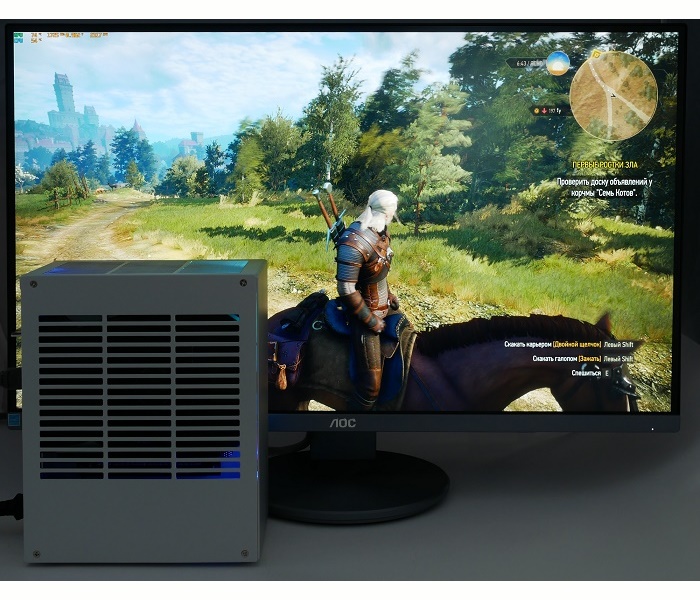

Финальный вариант сборки на фоне 27-дюймового монитора AOC U2790PQU.

Между передней и боковыми панелями образуется едва заметный зазор, который виден исключительно при подсвечивании. Его устранит легкое выгибание металла или небольшие магниты с внутренней стороны.

450x361  98 KB. Big one: 2000x1606  1300 KB

Тестовый стенд

  • Материнская плата: Gigabyte B450 i Aorus Pro Wifi;
  • Процессор: AMD Ryzen 5 3600;
  • Система охлаждения процессора: Noctua NH L9a-AM4 chromax.black;
  • Видеокарта: Gigabyte GeForce RTX 2070 Mini ITX (Rev.1.0);
  • Термоинтерфейс: Noctua HT-1;
  • Оперативная память: HyperX Fury RGB (HX436C17FB3AK2/16) 2 x 8 Гбайт;
  • Накопитель SSD: Samsung 860 EVO [MZ-N6E250BW] 250 Гбайт;
  • Блок питания: T.F.SKYWINDINTL F400, ~300 Вт;
  • Монитор: AOC U2790PQU.

Инструментарий и методика тестирования

В тестировании принимал центральный процессор AMD Ryzen 5 3600 OEM с тактовой номинальной частотой 3600 МГц, в режиме Boost – до 4200 МГц, напряжение Auto. BIOS материнской платы ASUS ROG Strix B450-i Gaming был обновлен до последней версии 3004 с AGESA 1.0.0.4 Patch B.

Схема электропитания выбрана «1usmus Ryzen Universal».

450x224  94 KB. Big one: 805x402  57 KB

Оперативная память HyperX Fury RGB HX436C17FB3AK2/16 объемом 16 Гбайт попалась на чипах Hynix D-die (Davinci / 17 нм) и разогнана согласно калькулятору DRAM Calculator for Ryzen до частоты 3600 МГц и таймингах "16-20-20-40-1Т" при сохранении режима IF 1:1.

450x224  87 KB. Big one: 805x402  48 KB

Видеокарта GeForce RTX 2070 Mini ITX функционирует на номинальных частотах с эталонным показателем TDP равным 175 Вт.

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.0 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, десять прогонов). Температурные показатели с CPU снимались программой HWiNFO64.

Для разогрева видеокарты использовался тест устойчивости 3DMark Fire Strike Extreme, 20 прогонов.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая в блоке питания, отключались. На графиках граница условной бесшумности для системы определяются на уровне 30.5 дБА, граница же условного комфорта на отметке 37 дБА. Температура воздуха в помещении составляла 26 градуса по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.

Результаты тестирования

Перед началом тестирования необходимо дополнительно разъяснить некоторые детали.

В качестве процессорного кулера используется Noctua NH L9a-AM4 chromax.black с высотой 37 мм. С учетом процессорного сокета данный параметр вырастает до 41 мм. Проведенные дополнительные замеры в корпусе SGPC K39 показывают, что до боковой крышки остается зазор ~11 мм, поэтому фактически при использовании платформы AMD возможно установить систему охлаждения высотой до 48 мм или установить на Noctua NH L9a-AM4 вентилятор классической толщины 25 мм.

На текущий момент я располагаю блоком питания T.F.SKYWINDINTL F400 формата Flex мощностью 300 Вт, маркировка на элементах правда сообщает о 250 Вт. Производитель рапортует о допустимых пиковых скачках до 400 Вт, но верить разработчику, который на самой наклейке допускает грамматические ошибки (Modle вместо Model) и обещает сертификат 90 Plus Gold, я бы не рискнул. Однако производить даунвольтинг системы я не стал для раскрытия всего потенциала корпуса SGPC K390 rev.2. Штатный шумный вентилятор заменен на Noctua NF-A4x20 PWM.

Энергопотребление моего стенда в некоторых тестах и игре «Ведьмак 3: Дикая Охота» достигает 270-285 Вт, в которых система работает часами. Проблем не отмечено. Если отключить PBO и оффсетом понизить напряжение процессора на 0.05 В, то потребление понижается до 250-260 Вт, даунвольтинг видеокарты до 1740 МГц при напряжении 850 мВ приводит систему к показателю 200-215 Вт. Но я решил тестировать в стоковом режиме.

В данном обзоре приведу лишь скриншоты полученных результатов, а общие графики будут добавлены в следующем материале при сравнении с очередным корпусом.

По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD Ryzen 5 3600 троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3725-3750 МГц. Температура согласно датчикам достигает 89°C.

При даунвольтинге при указанных выше параметрах нагрев снижается до 72°C по всем ядрам.

450x380  144 KB. Big one: 1286x1088  174 KB

Видеокарта Gigabyte GeForce RTX 2070 Mini ITX сама по себе в меру горячая, но шумная, даже на открытом стенде, поэтому интересно как графический ускоритель поведет себя уже в крохотном замкнутом корпусе.

В тесте устойчивости 3DMark Fire Strike Extreme видеокарта бустит до 1725-1740 МГц, прогревается по графическому процессору и подсистеме питания до 75°C и до 81°C соответственно. Скорость вращения вентилятора поднимается до 2400 об/мин, уровень шума выше среднего, выделяясь на фоне остальных компонентов.

При даунвольте показатели уменьшаются до 71/73°C, 2100 об/мин и среднем уровне шума, комфортном для продолжительной работы.

450x250  167 KB. Big one: 2540x1416  2180 KB

Результаты системы в бенчмарке 3DMark Fire Strike.

450x199  90 KB. Big one: 1341x595  401 KB

Результаты системы в бенчмарке 3DMark Time Spy.

450x198  130 KB. Big one: 1342x593  809 KB

Результаты системы в бенчмарке World of Tanks enCore RT при разрешении 2560х1440.

450x253  184 KB. Big one: 1280x720  1242 KB

Наиболее оптимальная, равномерная и в тоже время максимальная нагрузка игровой системы на базе Ryzen 5 3600 + GeForce RTX 2070 проявляется в тяжелых проектах, например, один из любимых тестовых замеров проводится в «Ведьмаке».

Процессор прогревается до 64°C, видеокарта – до 74°C. В данной сборке наиболее критичной температуре оказался подвержен блок питания: он забирает горячий воздух от графического ускорителя, тем самым прогреваясь еще сильнее на пике своих возможностей. Показатели корпуса БП достигают 60°C, части внутренних компонентов 75+ градусов Цельсия. Рекомендуется более мощный блок питания, данувольтинг системы или модель с возможностью размещения вентиляционными прорезями, смотрящими вниз.

450x253  65 KB. Big one: 2560x1440  1766 KB

После часовой игры в «The Witcher 3: Wild Hunt» на запредельных настройках графики и отключенным HairWorks миниатюрный корпус SGPC K39 rev.2 прогревается в верхней части из-за отсутствия вытяжного вентилятора и передней стенки в виду отсутствия перфорации для видеокарты. Критических моментов и перегрева не отмечено.

446x450  60 KB. Big one: 1636x1648  524 KB

Тестирование корпуса без боковых панелей. Видеокарта GeForce RTX 2070 Mini ITX показывает схожие результаты с погрешностью 1-2°C. Нагрев центрального процессора уменьшается на 4-5°C.

450x251  144 KB. Big one: 2544x1420  1617 KB

Пожелания и рекомендации

Корпус SGPC K39 rev.2 приятно удивляет своей простотой с последующей вытекающей элементарной конструкцией. Однако есть определенные советы и замечания, о которых мне хочется поделиться.

При указанной организации компонентов, если вы собираетесь использовать графический ускоритель, оснащенный системой охлаждения с продольными ребрами радиатора, то задняя часть выдувает горячий воздух извне корпуса, а передняя упирается в глухую стенку, лишенную перфорации. При поперечных пластинах кулера нижний поток попадает на блок питания.

450x432  62 KB. Big one: 1636x1572  468 KB

Кабель-менеджмент в K39 очень простой и незамысловатый, но имеется ряд конструктивных особенностей. Отведенная прорезь для проводов имеет ширину всего 10 мм, выделенная зеленым, слишком узка для протаскивания коннекторов материнской платы 24-pin и видеокарты 8-pin из-за защелки, поэтому о прокладывании кабелей задумайтесь до сборки. У коннекторов в блок питания, отмечено желтым цветом, места также мало.

В верхней части имеется прорезь для райзера толщиной менее 6 мм, который подключается в материнскую плату, поэтому производитель рекомендует приобрести собственную модель: например версия от Thermaltake не подошла. Для подключения вентилятора от блока питания специального окошка не предусмотрено.

397x450  68 KB. Big one: 1226x1388  414 KB

Несколько слов о уровне шума. Паразитного шума воздушного потока сквозь боковые панели и перфорацию практически не отмечено благодаря достаточному отступу компонентов от стенок. Лишь вентилятор видеокарты при скорости 2400 об/мин начинает едва заметно «посвистывать» через прорези, но это можно заметить исключительно при близком расположении замеряющего и в полной тишине в комнате, а так любимые «пострелюшки» заглушают даже видеокарту.

Заключение

Миниатюрный корпус K39 производства SGPC относится к моделям замкнутого типа. В таких конструкциях прохладный воздух через близко расположенную перфорацию доходит до компонентов, давление внутри возрастает и теплый воздух выходит через множественные прорези: существующий недостаток превращен в одно из достоинств.

Модель SGPC K39 rev.2, в простонародье «К39», отличается простой и минималистичной конструкцией, направленной на уменьшение габаритов. Отказ от сложных технических задумок позволяет оптимизировать производство, снизить издержки и, как следствие, стоимость конечного продукта. Это делает корпус доступнее по сравнению с другими представителями класса. Но не скрывается ли за удешевлением низкие качество и реализация?

Производитель прибегнул к сплаву металлов, рапортуя об алюминии и магнии, что позволило добиться хорошей прочности и малой массы (всего лишь 630 г). Для устойчивости корпуса это недостаток, но в собранном виде и с резиновыми ножками K39 уверенно стоит на рабочем месте. Отлитые детали и обработка краев выполнены хорошо, придраться можно к некоторым сгибам и парочке заусенцев, однако поверхностная покраска сводит к минимуму возможность порезаться или повредить комплектующие.

Такое исполнение для недорогого продукта приятно удивляет. Многие детали неплохо продуманы, разработчики постарались максимально улучшить каркас и уменьшить габариты, что меня слегка восхищает. SGPC добились практически минимально возможных размеров для корпуса с блоком питания формата Flex.

Хотя если кое-где сделать прорези пошире, а где-то пожертвовать парой миллиметров, то получим поистине компактный кейс формата «бутерброд». Думаете, нельзя меньше? Ошибаетесь. Если изменить ориентацию компонентов, то вполне получится, в качестве примера посмотрите на модель K29 того же производителя: подлинная игровая консоль объемом менее 3.5 л.

У корпуса SGPC K39 отмечена и темная сторона. Отсутствие фронтальных органов управления и USB-портов отнесем к особенностям, а вот неудача с изъятием основного поддона из-за заклинившего винтика заставила собирать стенд в обычном режиме, ограничивая доступ к некоторым разъемам, и затруднила установку материнской платы с видеокартой. Неприятный осадок.

Подводя итоги, можно ли рекомендовать корпус SGPC K39 второй ревизии к приобретению? Однозначный ответ – да. Он хорошо собран, неплохо продуман и, главное – манит своей стоимостью.

Достоинства SGPC K39:

  • Внешний вид и минималистический дизайн;
  • Неплохое качество сборки и материалов;
  • Множественная перфорация;
  • Простота и надежность;
  • Оригинальная процедура сборки (в моем случае что-то пошло не так).

Недостатки SGPC K39:

  • Не выявлено.

Общая оценка: 8.0 из 10.0.

Александр Андерсон


Выражаем благодарность:

  • donnerjack за помощь в подготовке материала.
