Обзор и тест видеокарты ASUS TUF Gaming X3 Radeon RX 5600 XT EVO (TUF 3-RX5600XT-O6G-EVO-Gaming)

Оглавление

Вступление

Видеокарта ASUS TUF Gaming X3 Radeon RX 5600 XT EVO – новинка ASUS средней ценовой категории, основанная на графическом ядре Navi 10 Pro. Идея AMD выпустить упрощенный вариант Radeon RX 5700 имеет все шансы на успех.

реклама

Одинаковые GPU позволяют уверенно рекомендовать такой тип видеокарт для разрешения Full HD. А упрощение коснулось в основном объема видеопамяти и основных частот. Обратная сторона медали – при использовании хорошей системы охлаждения и весьма низком уровне TDP мы получаем потенциального лидера по тишине с завидным запасом мощности.

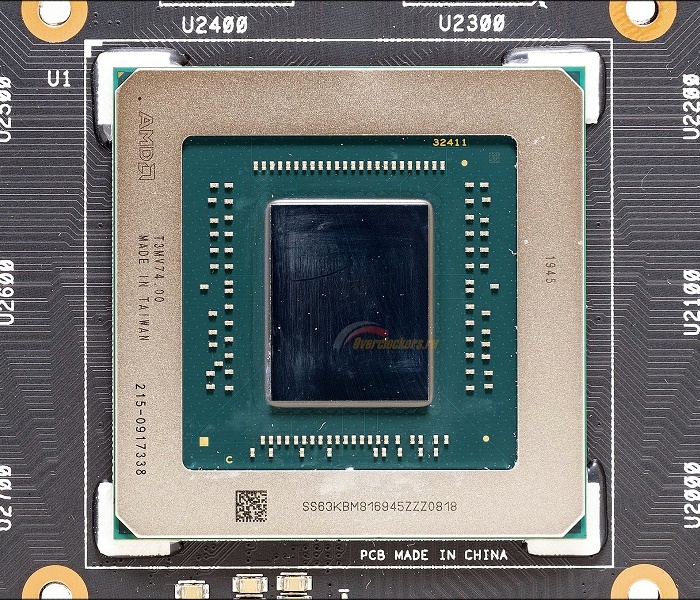

500x462  36 KB. Big one: 2500x2310  705 KB

Технические характеристики

МодельRadeon RX 5600 XTASUS TUF Gaming X3 Radeon RX 5600 XT EVO
Кодовое имяNavi 10 XLENavi 10 XLE
ВерсияRDNARDNA
Техпроцесс, нм77
Размер ядра/ядер, мм2251251
Количество транзисторов, млн10 30010 300
Частота ядра, МГц1375
Частота ядра, МГц Turbo17201770
Число исполнительных ядер, шт.23042304
Число текстурных блоков, шт. (TMU)144144
Число блоков растеризации, шт. (ROP)6464
Тип памятиGDDR6GDDR6
Эффективная частота памяти, МГц30003000
Объём памяти, ГБ66
Шина памяти, бит192192
Пропускная способность памяти, Гб/сек288288
Питание, Pin6/88
Потребляемая мощность, Ватт (2D / 3D)-/150Н/Д
Рекомендованная цена, анонс$280<25 000 рублей

Как видим, с технической стороны существенных отличий от заявленных в референсной видеокарты нет. Чуть больше Boost частота, которая активируется только в приложении ASUS GPU Tweak II и типичное требование к БП 450 ватт. Собственно говоря, никаких точных цифр по энергопотреблению ASUS не дает. О стоимости новинки судить сложно, потому что единственная видеокарта ASUS на рынке – это старшая версия ROG.

реклама

Внешний вид и размеры

450x182  12 KB
Модель | Параметр A, мм B, мм C, мм D, мм A1, мм B1, мм C1, мм
ASUS 267 107 48 74/88 282 115 53

А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.

А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

500x296  26 KB. Big one: 2500x1481  403 KB

ASUS TUF 3 RX5600XT O6G EVO Gaming поддерживает до шести одновременных подключений. Для этого на гламурной матовой черной задней панели выведены HDMI 2.0b и три DisplayPort 1.4.

Печатная плата

500x248  41 KB. Big one: 2500x1241  861 KB

Печатная плата ASUS TUF 3 RX5600XT O6G EVO Gaming своего рода собирательный образ усиленной силовой части и громадных размеров. Обычно для 150 ваттной видеокарты производители не ставят так много фаз питания, но ASUS решил превзойти всех конкурентов и по количеству, и по качеству.

Питание разнесено по обеим сторонам: слева – это преобразователь для памяти, а справа основной VRM GPU. В отличие от NVIDIA, AMD не предполагает установку шунтов для измерение потребляемой мощности и балансирной логики. AMD основывает свой дизайн на передовых и продвинутых шим-контроллерах, которые могут выдавать не менее точные данные программно. Доступ к данным по питанию GPU находится в открытом доступе, а у памяти свой собственный шим-контроллер без общей шины. Поэтому на видеокартах AMD можно оценить исключительно энергопотребление GPU и то, после преобразования +12В в требуемое напряжение. Таким образом выдаваемые данные утилитами не учитывают потери VRM и потребление памятью.

500x447  75 KB. Big one: 2500x2236  1569 KB

Плата использует 8 фаз питания (7+1 подключения: 7 фаз Vgfx и 1 Vsoc). Заявленное потребление – типичное для RX 5600 ХТ и это 150 ватт. Конечно же, наличие 8 микросхем мосфетов, да еще и с приличным КПД намекает нам на громадный запас. Кстати, мосфеты от International Rectifier (TDA 21462), аж по 60А на каждый!

500x419  72 KB. Big one: 2500x2093  1599 KB

Еще 2+1 фазы задействовано для памяти GDDR6. Таким образом суммарное количество фаз насчитывает 11 штук.

реклама



500x500  65 KB

Управляет фазами GPU шим-контроллер IR 35217, а питанием памяти — International Rectifier IR3567B. IR 35217 – это универсальный топовый контроллер с поддержкой до 7+1 фазы (варианты 8+0/6+2)

Часть технической документации все же доступно:

  • Ultra Low Quiescent Power Dual output 8 phase
  • (8+0/7+1/ 6+2) PWM Controller
  • VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP8 Rev 1.2, AMD SVI2, and Memory VR modes
  • Switching frequency from 194KHz to 2MHz per phase in 56 steps
  • IR Efficiency Shaping Features including Dynamic Phase Control and Automatic Power State Switching
  • Programmable 1-phase or 2-phase operation for Light
  • Loads and Active Diode Emulation for very Light Loads
  • IR Adaptive Transient Algorithm (ATA) on both loops
  • minimizes output bulk capacitors and system cost
  • Auto-Phase Detection with PID Coefficient autoscaling
  • Fault Protection: OVP, UVP, OCP, OTP, CAT_FLT
  • I2C/SMBus/PMBus system interface for reporting of Temperature, Voltage, Current & Power telemetry for both loops
  • Multiple Time Programming (MTP) with integrated charge pump for easy non-volatile programming
  • Compatible with 3.3V tri-state drivers
  • +3.3V supply voltage; -40oC to 85oC ambient operation; -40oC to 125oC junction

500x500  62 KB

IR3567B поддерживает до 6+2 фазы. Стандартно платы с графическими ядрами AMD используют следующие напряжения: Vddci, Vmem, Vcore и Vsoc. Это базовые вещи, и вы должны о них знать.

реклама

500x151  33 KB. Big one: 2500x753  707 KB

Соответственно он обслуживает фазы питания памяти в количестве 2+1 фазы.

500x301  27 KB. Big one: 2500x1503  368 KB
500x301  22 KB. Big one: 2500x2144  434 KB

Разъем питания – 8pin. С обратной стороны печатной платы есть светодиоды, отображающие корректность подключения и наличия напряжения. Второй разъем – пустышка и не задействован на плате.

500x271  43 KB. Big one: 2500x1357  1447 KB

реклама

6 Гбайт GDDR6 памяти набрано шестью микросхемами Micron 9TA77 D9WCW. Видеопамять работает на эффективной частоте 12 000 МГц. В теории могла бы и на 14 ГГц, однако существует программное ограничение по разгону на платах RX 5600 XT.

500x251  35 KB. Big one: 2500x1256  863 KB

С обратной стороны можно заметить несколько точек измерений напряжений. Сюда входят: Vgfx, Vsoc, 0,75V, 1,8V, 3,3V, 5V, 12V, VPP, Vmem, Vci_mem.

500x334  37 KB. Big one: 2500x1668  542 KB

На входе 12В и вспомогательных напряжений с разъема PCIe не установлено никаких предохранителей.

реклама

Система охлаждения

500x247  35 KB. Big one: 2500x1224  866 KB

На видеокарту установили систему охлаждения с тремя вентиляторами. Боковые диаметром 88 мм, центральный – 74 мм.

500x247  33 KB. Big one: 2500x1234  746 KB

При этом управляются они раздельно, но получили точную синхронизацию по оборотам. Впрочем, максимальные обороты у них фиксированы.

реклама

500x410  31 KB. Big one: 2500x2048  460 KB

Сзади защитная пластина контактирует с памятью через термопрокладки, а общие габариты и вес СО весьма внушительны. Забавно, что для облегчения доступа к радиатору внешний кожух можно снять, отвинтив 6 винтов.

500x334  34 KB. Big one: 2500x1668  521 KB

Непосредственный контакт VRM происходит только с основным радиатором. Ведь в конструкции СО не используется промежуточная пластина, которую мы часто можем видеть в видеокартах ASUS. Благодаря этому VRM действительно хорошо охлаждается и не нагревает микросхемы памяти.

500x264  33 KB. Big one: 2500x1319  600 KB

реклама

Радиатор с кожухом вписывается с стандартные 2 слота. Конструкция теплоотвода – 5 тепловых трубок под единым основанием.

500x362  48 KB. Big one: 2500x1809  1061 KB

После снятия кожуха чистка и продувка радиатора дело 5 минут. Сам радиатор настолько длинный, что выходит за периметр печатной платы. Благодаря 3 вентиляторам обдув даже избыточен, а невысокий TDP позволяет надеяться на тихую работу видеокарты при частичных и отсутствии нагрузки.

500x226  33 KB. Big one: 2500x1129  811 KB

На удивление термопаста оказалась свежей, а контакт с микросхемами памяти хорошим. В тесте позже я покажу насколько сильно нагреваются нижние микросхемы. Все вентиляторы управляются независимо друг от друга и синхронизированы между собой, они останавливаются при достижении ГП 50-52С.

реклама

500x296  37 KB. Big one: 2500x1480  837 KB

Без кожуха со сниженным TDP и частотами GPU почти удалась попытка превратить видеокарту в пассивную. К сожалению, по достижения температуры в 90С срабатывает защита и драйвера AMD переходят в режим синего экрана =). А счастье было так близко. Впрочем, установив всего один 140 мм вентилятор с оборотами менее 1000 удалось несколько часов лицезреть RX 5600 в здравии. Для эксперимента считаю результат удачный, возможно в будущем мы увидим пассивные 5600 ХТ.

Тестовый стенд

Конфигурация:

500x441  66 KB. Big one: 2500x2204  1111 KB

  • Материнская плата: ASUS ROG Maximus XI Hero (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900К;
  • Система охлаждения: система водяного охлаждения:
    • Alphacool NexXxoS Monsta 360;
    • Scythe Minebea Silent IC 2000 об/мин x3;
    • EK-XRES 140 Revo D5 PWM;
    • EK-Supremacy EVO;
    • Шланги 15/19;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 3400 CL16, 2 x 8 Гбайт;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: ASUS Thor 1200 Ватт.

Программное обеспечение:

  • Операционная система: Microsoft Windows 10 x64;
  • Драйверы видеокарты: последние на момент тестирования.

Перечень контрольно-измерительных приборов и инструментов:

  • Шумомер: Center 320;
  • Мультиметр: Fluke 289;
  • Тарификатор электроэнергии: E305EMG.

Разгон

Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту стабильности 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

Частота ядра.

500x172  29 KB. Big one: 1317x455  110 KB

Перед нами два графика: оранжевый цвет отображает частоту ядра в разгоне; синий – в штатном режиме.

Без вмешательства пользователя частота в штатном режиме в среднем составляет 1595 МГц, достигая пика 1603 МГц, и иногда снижается до 1552 МГц. Это не соответствует заявленным характеристикам. Мы ведь помним про обещанный буст, как минимум, до 1750-1770 МГц. В разгоне настройки BIOS и эффективное охлаждение позволяют выйти на среднюю частоту в 1755 МГц. В некоторых моментах она достигает 1800 МГц. Видеопамять при этом осилила разгон до 1860 МГц.

Примечательно, что максимальные частоты для Radeon RX 5600 XT ограничены. Это сделано специально, чтобы младшие модели не могли составить конкуренцию Radeon RX 5700. В итоге получается, что почти все Radeon RX 5600 ХТ будут разгоняться до частот 1800 МГц для GPU и 1860 МГц для памяти. А наиболее правильным выбор видеокарты будет по качеству питания и свойствам охлаждения (и цены, конечно же).

Энергопотребление.

500x172  35 KB. Big one: 1317x454  135 KB

Энергопотребление Radeon RX 5600 XT заявлено на уровне 150 Вт (типичное среднее значение). Благодаря ограничениям и невысокому напряжению Radeon RX 5600 XT выделяется на фоне остальных видеокарт AMD отличным соотношением производительности к нагреву и энергопотреблению.

Для базовой заводской настройки у ASUS TUF 3-RX5600XT-O6G-EVO-Gaming вышло 158 Вт в среднем. Правда, пики близки к 165 Вт. В разгоне TDP уже не растет так сильно, как это было с предыдущими графическими ускорителями AMD, и среднее энергопотребление выросло всего на 14 Вт, достигнув отметки в 172 Вт.

К сожалению, максимальный лимит TDP и ограничения на частоту не всегда уместны, поэтому советую поэкспериментировать со значением TDP в разгоне. Вполне можно добиться всего с настройкой +10% с сопоставимым максимальным разгоном. К счастью, мощная система охлаждения позволяет полностью использовать весь потенциал в рамках заложенных ограничений и выдать в среднем 172 Вт с пиками до 188 Вт.

Максимальная температура GPU.

500x172  27 KB. Big one: 1317x454  94 KB

Приятно удивили максимальные температуры, не превышающие 56°C в штатных режимах и 58°C в разгоне. Не забываем про общий уровень TDP, который буквально не позволяет GPU потреблять слишком большие токи. А массивный радиатор с пятью тепловыми трубками и тремя вентиляторами легко парирует все попытки видеоядра разогреться сильнее, и делается все не в ущерб шумности.

Но сначала посмотрим на датчик температуры VRM, что он нам скажет?

500x172  25 KB. Big one: 1318x455  90 KB

Не менее впечатляющие значения. Отлично показала себя система охлаждения. Ни в разгоне, ни в стоке температура не превышала 62°C. При столь уверенном отводе тепла хотелось бы реализовать потенциал графического процессора.

Впрочем, об этом я уже говорил: на момент тестирования не только уровень TDP, но и максимальные частоты GPU и памяти ограничены…

500x172  24 KB. Big one: 1318x454  87 KB

Многие полагают, что память GDDR6 сильно нагревается на некоторых платах, но модель ASUS не входит в их число. Температуры усреднено не превосходят показатели нагрева VRM.

Обороты вентиляторов.

500x172  29 KB. Big one: 1317x455  103 KB

Даже с тремя вентиляторами ASUS TUF Gaming X3 Radeon RX 5600 XT EVO не стала шумной. При базовых настройках алгоритм подбирает оптимальные обороты всем вертушкам, чтобы температура не превышала 60°C. Обороты поднимаются и падают очень плавно, изменения на слух почти не воспринимаешь.

В момент пиковых значений шумность не превышает 28.7 дБА – это почти беззвучный режим. С разгоном результат хуже, но только 30.9 дБА. Тоже отличный показатель, пожалуй, среди всех побывавших у меня моделей ради тишины стоит присмотреться к ней.

Производительность 3D Mark

Настройки:

  • Предустановки: Fire Strike Ultra, Fire Strike Extreme, Fire Strike.

Futuremark 3DMark

Fire Strike Ultra, Fire Strike Extreme, Fire Strike
Графические баллы


Включите JavaScript, чтобы видеть графики

Заключение

500x374  39 KB. Big one: 2500x1871  620 KB

ASUS TUF Gaming X3 Radeon RX 5600 XT EVO это очень тихая видеокарта с большим запасом мощности, но, к сожалению, реализовать весь ее потенциал из-за ограничений, введенных AMD, нельзя.

Уверен, что и видеоядро, и видеопамять смогли бы работать на еще большей частоте, но обеспечить это на момент обзора не вышло. Если вы ищете тишину, то вот она во всей красе. Столь тихую видеокарту я давно не получал на обзор.

С другой стороны, конструкция охлаждения и система питания существенно удорожают продукт, стоимость ASUS TUF 3-RX5600XT-O6G-EVO-Gaming вряд ли будет ниже 23-23 тысяч рублей, а это вызов уже существующим GeForce RTX 2060 Super. Их цена начинается от 25-26 тысяч рублей.

В любом случае, Radeon RX 5600 XT пусть и компромиссный, но приемлемый вариант для игры в разрешениях 1920 1080 и 2560 x 1440.

Плюсы ASUS TUF Gaming X3 Radeon RX 5600 XT EVO:

  • Низкое энергопотребление в штатном режиме и разгоне;
  • Пассивный режим, в простое абсолютно бесшумна при температуре GPU ниже 50°C;
  • Наличие индикации питания;
  • Отличная система охлаждения как GPU и VRM, так и памяти;
  • Очень низкий уровень шума в работе, менее 30 дБА;
  • Система питания с большим запасом.

Может не устроить:

  • Толщина видеокарты несколько избыточна;
  • Для всех Radeon RX 5600 ХТ результат максимального разгона известен заранее.

Минусы видеокарты:

  • Ограниченный AMD максимальный разгон графического ядра и памяти;
  • Не выходит на заявленные частоты GPU.

Rasamaha (Дмитрий Владимирович)


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование видеокарту ASUS TUF Gaming X3 Radeon RX 5600 XT EVO.
  • А также лично donnerjack за помощь в подготовке материала.
