Обзор обновленной линейки блоков питания be quiet! Pure Power 11

Оглавление

Вступление

Блоки питания be quiet! хорошо знакомы нашим постоянным читателям. Они неоднократно принимали участие в сводных тестированиях и стабильно получали высокие оценки. Неудивительно – ведь все модели немецкой компании проектируются для использования в «прожорливых» системах премиум-класса. Если говорить на языке маркетологов, это люксовый бренд, так что простых и дешевых устройств, которые могли бы провалиться в тестах, в ассортименте просто нет.

реклама

Обратная сторона высоких характеристик – столь же высокая стоимость. Впрочем, и среди продуктов be quiet! есть немало устройств с привлекательным соотношением «цена/возможности». Хороший пример – представители линейки Pure Power, в которую входят добротные блоки «верхнего среднего класса», сертифицированные по стандарту 80 Plus Gold, но лишенные избыточности флагманов.

Линейка Pure Power 11

По классификации be quiet!, серия Pure Power относится к уровню «Essentail» (что можно перевести как «основной», «базовый»). При проектировании этих устройств производитель стремится не только обеспечить высокие характеристики, но и удержать стоимость на разумном уровне.

500x332  55 KB. Big one: 1000x663  184 KB

Неудивительно, что Pure Power – продукт компромиссный. По целому ряду характеристик эти БП не уступают дорогостоящим флагманам, однако лишены любых излишеств – таких как подсветка, полупассивная СО, электронная система мониторинга с подключением к материнской плате и так далее.

анонсы и реклама

В обширное семейство входят сразу 10 моделей, подразделяемых на две линейки: Pure Power 11 и Pure Power 11 CM. Отличия – только в компоновке, «обычные» Pure Power выполнены по стандартной немодульной схеме.

500x397  53 KB. Big one: 900x714  167 KB

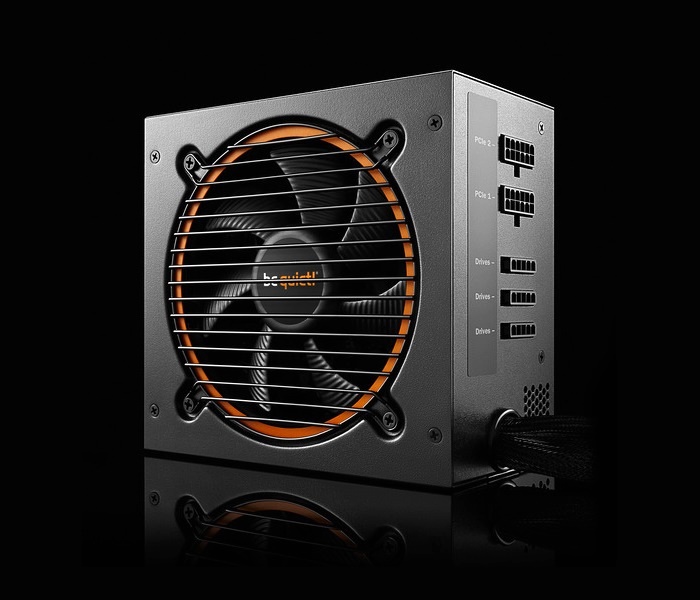

Устройства с «суффиксом» CM («Cable Management») сделаны частично модульными.

500x376  63 KB. Big one: 900x676  195 KB

В серии Pure Power 11 CM представлены модели мощностью 700, 600, 500 и 400 Вт, а в серии Pure Power 11 – 700, 600, 500, 400, 350 и 300 Вт. Отмечу, что два последних маломощных блока добавлены сюда скорее «для галочки». Они построены на другой платформе и сертифицированы по стандарту 80 Plus Bronze.

реклама

Впрочем, при такой низкой мощности гнаться за «золотом» совершенно необязательно – разница в энергопотреблении и тепловыделении будет измеряться несколькими ваттами. Обратите внимание, что в списке нет моделей экстремальной мощности – линейка рассчитана на игровые системы среднего класса.

Несмотря на большой разброс мощности, внутри своих серий все блоки выглядят совершенно одинаково. Размеры корпусов моделей Pure Power CM составляют 150 х 150 х 86 мм (+20 мм к стандартной размерности ATX), Pure Power – 149 х 150 х 86 (+10 мм).

Все устройства (кроме уже упоминавшихся моделей мощностью 300 и 350 Вт) построены на платформе производства FSP, выполненной по топологии Active Clamp с синхронным выпрямителем и DC-DC-преобразователями для основных линий. Здесь и кроется секрет «доступного золота». Active Clamp в последние годы получает все большее распространение как доступная альтернатива топологии LLC. Эта схема обладает высокой эффективностью (читай – КПД) при умеренной стоимости и компактных размерах платы. DC-DC преобразователи, в свою очередь, должны обеспечить хорошее качество стабилизации при высокой нагрузке.

Еще один любопытный момент, указывающий на компромиссный подход к проектированию этих моделей. Все они оснащены фирменным вентилятором be quiet QF1-12025-MS с рифлеными лопастями. Вертушка неплохо проработана с точки зрения аэродинамики, однако в ее конструкции используется простой подшипник скольжения, с винтовой нарезкой на втулке для более равномерного распределения смазки. По показателям ресурса такая конструкция, конечно же, уступает флагманским решениям с гидродинамическим подвесом. Тем не менее, это достаточно тихий и надежный тип подшипника для использования в блоках питания среднего класса.

Все устройства серии Pure Power 11 отлично подходят для домашних игровых систем. Они располагают мощной линией 12 В (ее нагрузочная способность во всех случаях составляет не менее 90% от заявленного номинала модели) и предлагают достаточное количество разъемов PCIe. 400-ваттные и 500-ваттные модели снабжаются двумя коннекторами PCIe 6+2-pin, устройства мощностью 600 и 700 Вт – четырьмя.

Итак, перед нами компактные и мощные блоки питания, построенные на платформе FSP (полагаю, для многих это не пустой звук) и сертифицированные по стандарту 80 Plus Gold. Выглядит многообещающе! Перейдем к рассмотрению старшей 700-ваттной модели, которой предстоит принять участие в нашем тестировании по массовой методике.

Обзор be quiet! Pure Power 11 CM 700W

Упаковка и комплектация

Блок питания поставляется в небольшой картонной коробке традиционного для be quiet! черного цвета.

427x450  113 KB. Big one: 854x900  430 KB

С информативностью – полный порядок. На упаковке приводится краткое описание блока (ключевые моменты раскрываются подробно – с графиками и иллюстрациями), а также таблица характеристик и перечень разъемов.

Для защиты устройства от ударов при перевозке используется пакет из «пузырчатой» пленки. В сочетании с плотными стенками коробки этого должно быть достаточно. В конце концов, речь идет не о хрустальной вазе, так что трех слоев ваты здесь не требуется.

450x412  69 KB. Big one: 900x824  222 KB

В комплект поставки входят инструкция, шнур питания, крепежные винты и пластиковые стяжки для фиксации проводов при сборке системы. Здесь все типично.

реклама



Внешний вид и особенности конструкции

Внешний вид БП линейки Pure Power 11 вы уже могли оценить на фото выше. При личном знакомстве устройство производит приятное впечатление благодаря увесистости (масса блока – чуть больше 2.1 кг) и качественной матовой окраске.

500x382  78 KB. Big one: 900x688  222 KB

Оформление можно признать удачным: блок выглядит достаточно ярко, чтобы привлечь внимание на витрине, но не скатывается в «пестроту», присущую многим моделям для игровых систем. Ключевые дизайнерские элементы – выштамповка «be quiet!» на боку и оранжевый ободок, опоясывающий вентилятор.

Габариты БП – 149 х 160 х 86 мм, устройство на 20 мм длиннее стандартных ATX-моделей. Этот момент стоит учитывать при покупке, особенно если вы планируете использовать Pure Power 11 в компактном корпусе.

реклама

450x406  92 KB. Big one: 900x812  344 KB

Блок выполнен по частично модульной схеме. «Постоянными» являются шнуры с разъемами ATX Mainboard 20+4-pin и CPU 4+4-pin, остальные кабели подключаются к устройству по мере необходимости. Все разъемы подписаны для удобства сборки.

500x260  85 KB. Big one: 900x468  273 KB

Вентилятор накрыт тонкой проволочной решеткой, закрепленной на винтах – ее можно снять без потери гарантии, это заметно упрощает чистку вентилятора от пыли.

450x421  159 KB. Big one: 900x842  567 KB

реклама

Рассмотрим мощностные характеристики. Любопытно, что линия 12 В у этой модели разделена на два виртуальных канала – нетипичное решение для современных БП. Это может вызвать определенные неудобства при сборке системы.

Впрочем, каждая из суб-линий рассчитана на весьма высокую нагрузку – 432 и 360 Вт, этого с запасом хватит любой видеокарте или процессору. Суммарная отдача двух каналов достигает 672 Вт – 96% от заявленной мощности блока, отличный показатель!

430x336  53 KB

Сила тока на линии 3.3 В ограничена на уровне 25 А, а на линии 5 В – на уровне 20 В. Суммарная нагрузочная способность – до 150 Вт.

реклама

Основные (неотключаемые) кабели блока выполнены в виде шнуров круглого сечения с дополнительной оплеткой. Отключаемые провода представляют собой плоские шлейфы – они отлично гнутся и создают минимальное сопротивление потокам воздуха при правильной укладке в корпусе.

500x335  58 KB. Big one: 1000x670  219 KB

Как уже отмечалось выше, 600-ваттная и 700-ваттная модели линейки Pure Power 11 снабжены четырьмя коннекторами PCIe 6+2-pin и отлично подходят для систем с двумя видеокартами (разъемы закреплены попарно на двух шнурах длиной 500 мм).

Для подключения периферии предлагается использовать шесть разъемов SATA и четыре Molex, кроме того, на одном из кабелей смонтирован разъем FDD для Floppy-дисковода (сегодня он может использоваться для питания некоторых плат расширения, но скорее это просто дань традиции).

Краткие технические характеристики


Наименование модели be quiet! Pure Power 11 CM 700W
OEM-производитель FSP
Заявленная максимальная мощность, Вт 700
Заявленная пиковая мощность, Вт 750
Нагрузочная способность линии 12 В, Вт 672
Отношение нагрузочной способности линии 12 В к общей мощности блока, % 96
Заявленный класс эффективности (сертификат) 80 Plus Gold
Габариты, мм 159 х 149 х 86 (+20 мм)
Масса блока питания, г 2110
Типоразмер вентилятора 120 х 25
Модульная конструкция Да (частично)
Разъемы 20+4-pin Mainboard;
4+4-pin CPU;
4 x 6+2-pin PCIe;
6 х SATA;
4 х Molex;
1 x FDD
Длина шнуров, мм 550 (Mainboard);
600 (CPU);
500 (PCIe);
800/950 (Molex/SATA/FDD)

реклама

Тестовый стенд

Конфигурация:

  • Материнская плата: ASUS P8P67 Pro (BIOS v 1204);
  • Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
  • Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
  • Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайт, двухканальный режим);
  • Видеокарта: 2 x Radeon HD 6970 (CrossFireX);
  • Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
  • Блок питания: be quiet! Pure Power 11 CM, 700 Ватт;
  • Корпус: открытый стенд.
Программное обеспечение:
  • Операционная система: Windows 7 x64 Ultimate;
  • Драйвер видеокарты: AMD Catalyst 13.4;
  • Вспомогательные утилиты:
    • MSI Afterburner 2.3.1;
    • ASUS TurboV EVO;
    • Prime 95 v.27.9;
    • Furmark 1.10.6;
    • Real Temp 3.7.

Инструментарий и методика тестирования


Методика тестирования рассматривалась ранее и приводится в отдельном материале.

реклама

Результаты тестов

Благодаря высокой мощности линии 12 В блок без затруднений выполнил полную программу тестирования с нагрузкой до 700 Вт. Более того: устройство способно некоторое время работать с перегрузкой. Результаты при потреблении 750 Вт почти не отличаются от полученных при 700 Вт.

be quiet! Pure Power 11 CM 700W

КПД
При разных уровнях нагрузки
%


Включите JavaScript, чтобы видеть графики

В отличие от устройств, построенных по топологии LLC, блоки с преобразователями Active Clamp не могут похвастать рекордным КПД в режимах с низкой нагрузкой. Для того чтобы выйти на 90%, be quiet требуется потребление около 200 Вт. В остальном цифры отличные – при самой «удобной» средней нагрузке эффективность достигает 93%!

be quiet! Pure Power 11 CM 700W

Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В


Включите JavaScript, чтобы видеть графики

Качество стабилизации – на пять с минусом. Минимальные просадки присутствуют, но они измеряются сотыми долями вольта и никак не сказываются на работе системы.

be quiet! Pure Power 11 CM 700W

Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин


Включите JavaScript, чтобы видеть графики

Одной из главных фишек блоков be quiet! всегда были отличные шумовые характеристики (недаром название компании переводится как «будь тихим!», или просто «тише!»).

Фирменный вентилятор с ребристой крыльчаткой оптимизирован для работы при низких оборотах. Базовая скорость вращения крыльчатки – 660 об/мин. Показатель почти не возрастает с увеличением нагрузки.

be quiet! Pure Power 11 CM 700W

Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ


Включите JavaScript, чтобы видеть графики

Здесь все закономерно: низкооборотная вертушка работает почти бесшумно. Все, чего нам удалось добиться от блока – тихое-тихое «шипение» при максимальной нагрузке, которое можно расслышать, только расположившись вплотную к вентилятору.

Сравнение результатов

В нашей подборке 700-ваттных моделей представлены в основном устройства начального и среднего уровня, так что у be quiet! есть все шансы стать «королем» этой категории. Любопытно взглянуть, так ли велика разница между «бронзой» и «золотом» в сегменте 700-ваттных БП.

Минимальная нагрузка – 150 Вт.

КПД при нагрузке 150 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 150 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 150 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 150 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

При минимальной нагрузке преимущество по КПД составляет около 2%. В остальном результаты не слишком показательны: нагрузка недостаточно высока, чтобы делать выводы о качестве стабилизации и шумовых характеристиках.

Средняя нагрузка – 350 Вт.

КПД при нагрузке 350 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 350 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 350 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 350 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

Тут разница уже более заметна. Блок с сертификатом 80 Plus Gold привозит своим «бронзовым» соперникам 3-4% в тесте КПД и оказывается лучшим по качеству стабилизации.

Высокая нагрузка – 600 Вт. Четыре блока питания сходят с дистанции из-за недостаточной мощности.

КПД при нагрузке 600 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 600 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 600 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 600 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

При потреблении 600 Вт превосходство новинки be quiet! очевидно во всех тестовых дисциплинах. Особенно заметна разница в тесте на качество стабилизации. Справедливости ради отмечу, что «бронзовые» блоки Cougar, Aerocool и Zalman также оказываются очень тихими (с результатами 42-44 дБ).

Заключение

Отмечу, что результаты тестирования легко распространить на других представителей Pure Power 11. Все блоки линейки мощностью от 400 до 700 Вт построены на одной и той же платформе FSP (различие только в характеристиках некоторых элементов на плате) и снабжены одинаковыми вентиляторами.

Протестировав старший из них, мы убедились, что даже при нагрузке 700 Вт система охлаждения отлично справляется со своими обязанностями. Другие устройства серии могут чуть (в пределах процента) отличаться от этой модели по КПД, но будут демонстрировать сходное качество стабилизации и работать столь же тихо.

Продолжим с перечисления плюсов и минусов протестированного устройства.

Плюсы be quiet! Pure Power 11 CM 700W:

  • Отличные мощностные характеристики (блок соответствует заявленной категории и может даже работать с перегрузкой);
  • Высокий КПД (89-93% при напряжении питания 220 В);
  • Образцовые шумовые характеристики (для БП с активной СО, модель почти невозможно расслышать независимо от нагрузки);
  • Высокое качество стабилизации (просадки практически отсутствуют, даже при максимальной нагрузке);
  • Модульная (частично модульная) конструкция;
  • Наличие всех необходимых разъемов для производительной системы с двумя видеокартами.

Минусы блока питания:

  • Заметных недостатков не выявлено.

Может не устроить:

  • Нестандартные габариты корпуса блока.

Комментарии излишни. Для блока питания умеренной стоимости, сертифицированного по стандарту 80 Plus Gold, be quiet! Pure Power 11 показывает отличные результаты во всех дисциплинах нашего тестирования.

Добавим сюда фирменную пятилетнюю гарантию и мы получим беспроигрышный вариант для сборки «прожорливых» игровых систем среднего и высокого класса.
